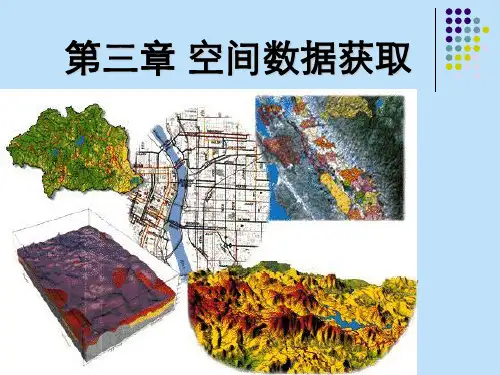

《地理信息系统》第三章空间数据获取

2024/7/17
22
高斯-克吕格投影的特点：
① 中央经线上没有任何变形，满足中央经线投影后保持长度 不变的条件；
② 除中央经线上的长度比为1外，其他任何点上长度比均大 于1；
③ 在同一条纬线上，离中央经线越远，变形越大，最大值位 于投影带的边缘；
④ 在同一条经线上，纬度越低，变形越大，变形最大值位于 赤道上。
局部比例尺： 由于投影中必定存在某种变形，地图仅能在某些点或线上保 持比例尺，其余位置的比例尺都与主比例尺不相同，即大于 或小于主比例尺。这个比例尺被称为局部比例尺。
一般地图上注明的比例尺是主比例尺，而对用于测量长度的
地图要采用一定的方式设法表示出该图的局部比例尺。这就
是在大区域小比例尺地图（小于1:1 000 000）上常见的图解
地形图上公里网横坐标前2位就是带号， 例如：1∶5万地形图上的坐标为（18576000， 293300），其中18即为带号。
2024/7/17
24
当地中央经线经度的计算
六度带中央经线经度的计算： 当地中央经线经度＝6°×当地带号－3°， 例如：地形图上的横坐标为18576000，其所处的六度带的中 央经线经度为：6°×18－3°＝105°。
2、建立地图投影的目的： 采用某种数学法则，使空间信息在地球表面上的位置和地 图平面位置一一对应起来，以满足地图制图的要求。
2024/7/17
9
理解地图投影如何改变空间属性的一种简便方法：
观察光穿过地球投射到表面（称为投影曲面）上。 想像一下，地球表面是透明的，其上绘有经纬网。用一 张纸包裹地球。位于地心处的光会将经纬网投影到一张纸上 。现在，可以展开这张纸并将其铺平。纸张上的经纬网形状 与地球上的形状不同。 地图投影使经纬网发生了变形。

图6-10：链码及其对细线的表示 (a)：链码的8个方向；(b)细线
图6-10（a）所示是链码的八个方向及它们的序号。图6-10（b）的细线的链码为 (3,0)21100066567，其中（3,0）为起始点坐标，之后的数值序列描述了方向。
（8）矢量线提取
将每个点链转化成为一条矢量线。每条线由一系列点组成，点的数目 取决于线的弯曲程度和要求的精度。
地理信息系统理论与实践
（2）数字化前准备
• 选择底图 • 确定需要数字化的要素分层和分幅 作用：一是有利于空间数据与属性数据的连接 二是有利于组织所需要的各种专题地图 三是有利于提高图形的显示速度 • 录入之前先输入至少3个定位点（注册点）
地理信息系统理论与实践
（3）数字化方式
方式： A、点方式 点方式是当录入人员按下游标(Puck)的按键时，向计算机发送一个点的坐标。 B、流方式 流方式是当录入人员沿着曲线移动游标时，能够自动记录经过点的坐标，它能够 加快线或多边形地物的录入速度。
地理信息系统理论与实践
2、数据采集的方法
2.1图形数据的采集（矢量图形）
这里主要介绍图形数据的两种输入方法，即手扶跟踪数字化和扫描矢量化。
2.1.1手扶跟踪数字化 （1）数字化仪工作原理
• • • 手扶跟踪数字化仪是一种图形数字化设备，是目前常用的地图数字化方式生 成矢量数据。 一种读取图形坐标数据的设备，是利用电磁感应的原理检测图形坐标数据。 由游标线圈(定位器)、工作桌面(包括铺设其下的栅格阵列导线)以及电子部件、 微处理器和输出装置等组成。游标线圈是一个电磁发射源，工作桌面则接收 游标线圈的发射信号，电子部件和微处理器把游标线圈在工作桌面上的位移 量转换成x，y坐标值，最后经输出装置输入计算机，从而完成数字化。

地理（空间）坐标系，也可称为真实世界的坐标系 ，是用于确定地物在地球上位置的坐标系。
一个特 定的地理坐标系是由一个特定的椭球体和一 种特定的地图投影构成。其中： 椭球体是一种对地 球形状的数学描述； 地图投影是将球面坐标转换成平面坐标的数学方法。 绝大多数的地图 都是遵照一种已知的地理坐标系来显 示坐标数据 。
大比例尺 小比例尺
river 1:500 river 1:24000
city
1:5000
Ê
city 1:250000
8
3、地图按结构分类
l线画地图用矢量数据结构来表示； l影像地图用栅格数据结构来表示。 任何图片或空间数据都可以表达为数字影像，GIS中 的数字影像与其它影像（如医疗影像）的区别是： 在GIS中数字影像具有地址编码，即影像中的像元点 具有准确的投影位置记录，并且一般能够显示几种空 间数据类型及其注记。 影像地图的分辩率指一个像元所覆盖的地表面积。 l数字地形图 把测区按一定比例缩小成立体模型，然后将模型上的 地形地物点用平行投影的方法表示在图纸平面上形成 的地图 。
交互地图是人可以通过一定的途径，例如选择观 察数据的角度、修改显示参数等来改变地图的显示 行为（Butterfield 1996）。在这个过程中，屏幕地 图（如双眼视觉立体地图），与应用人员人脑中相 关地学知识以及直觉等形成的心智图像（虚拟地图） 一直处于相互作用、相互比较、相互修改、逐渐完 善的信息联系和反馈状态。
18
3.3 地图的投影 一、地图投影
由于球面的不可展示性，为了用平面坐标来表 示球面上目标的空间位置，必须进行球面坐标到 平面坐标的转换，这就是地图的投影变换。
地球曲面转换成地图平面，不仅仅存在着比例尺 变换，而且还存在着投影转换的问题

4、顺序关系描述 顺序关系中的一类重要关系是方向关系，如东、西、 南、北等。 （1）方向关系的定量描述 方向关系的定量描述主要是使用方位角来进行
（2）方向关系的定性描述 方向关系的定性描述主要有投影法(projection)和锥形 法(cone)。 1）投影法：是将空间目标投影到特定的坐标轴上，通 过各目标投影间的关系去描述与定义方向关系。其中的投 影可以是正射投影，也可以是斜率投影。 2）锥形法：是将空间目标及其周围的区域分成带有方 向性的几个区域，通过各目标本身及方向区域之间的交的 结果来描述空间关系。
7）西南关系
South_West(Pi，Qj)=X(Pi)＜X(Qj) And Y(Pi)＜Y(Qj) 示意图如下：
8）东南关系
South_East(Pi，Qj)=X(Pi)＞X(Qj) And Y(Pi)＜Y(Qj) 示意图如下：
以上8种关系通过点的投影可以精确判断。对于任意两点， 上述8种关系必有一种满足。 这些关系具有传递性。 另外，一些关系可进行相互转换，如North_East(Pi，Qj)和 South_West(Qj，Pi)。
课堂练习： 请大家分别算 出8种面面关系 的4元组矩阵
8种面/面关系
………………….
三种点/线拓扑关系。 课堂练习：请大家分别算出3 种点线关系的4元组矩阵。
两种点/点拓扑关系。
课堂练习：请大家分别算出2种点 点关系的4元组矩阵。
三种点/面拓扑关系，请 写出4元组矩阵。
2、空间关系描述结果的评价： 完备性是指空间关系描述结果能包含目标间所有可能的定 性关系； 严密性是要求所推出的一组关系是实际存在的或正确的； 唯一性要求所有关系是互斥的； 通用性指描述方法应能处理各种形状的目标和各类关系。
