原镁生产方法

镁的冶炼方法
镁是一种常见的金属元素，具有较低的密度和良好的机械性能，因此在航空航天、汽车、电子等领域有着广泛的应用。

而镁的冶炼方法对于镁的纯度和性能有着重要影响。

下面我们将介绍几种常见的镁的冶炼方法。

首先，我们来介绍镁的熔炼法。

镁的熔炼法是将镁矿或者镁盐在高温条件下熔化，然后通过冷却结晶得到纯净的镁。

这种方法适用于镁矿含量较高的情况，但由于镁的熔点较高，熔炼过程中需要耗费大量能源，且设备成本较高。

其次，还有镁的电解法。

镁的电解法是将镁盐溶解在溶剂中，然后通过电解的方式将镁离子还原成镁金属。

这种方法具有生产效率高、能耗低的优点，适用于镁矿含量较低的情况。

但是电解法对原料的纯度要求较高，且设备投资较大。

另外，还有镁的熔融气相法。

镁的熔融气相法是将镁矿或者氧化镁在高温下与氢气或者碳热还原，生成镁蒸汽，然后通过凝结得到纯净的镁。

这种方法具有生产效率高、能耗低的优点，适用于镁矿含量较高的情况。

但是熔融气相法对原料的纯度要求较高，且设备投资较大。

最后，我们来介绍镁的熔盐电解法。

镁的熔盐电解法是将镁盐溶解在熔盐中，然后通过电解的方式将镁离子还原成镁金属。

这种方法具有生产效率高、能耗低的优点，适用于镁矿含量较低的情况。

但是熔盐电解法对原料的纯度要求较高，且设备投资较大。

总的来说，镁的冶炼方法有多种，每种方法都有其适用的场合和特点。

在实际生产中，需要根据原料的情况、生产规模和经济成本等因素选择合适的冶炼方法，以确保生产的效率和质量。

希望本文介绍的内容能为相关领域的从业者提供一些参考和帮助。

皮江法炼镁的工艺流程及其优缺点（来源：全球五金网日期：2010-6-9 点击：95 ）镁的冶炼方法总体上可分成三种：一种是电解法；一种是硅热法（皮江法）；另一种是碳热法。

皮江法炼镁的主要工艺流程是：白云石在回转窑或立窑中煅烧成煅白，经破碎后与硅铁粉（含硅75％）和萤石粉（含GaF2）＝95％）混合均匀制团，装入耐热不锈钢还原罐内，置于还原炉中，在1200-1250℃及真空的1.33Pa 真空度下还原制取粗镁，经过熔剂精制、铸锭、表面处理得到成品镁锭。

皮江法炼镁是中国现行普遍应用的一种方法：其优点是：1、规模能大能小，原材料可就地取材；2、成本相对电解法较低；3、技术不难掌握；4、在九十年代经济效益可观；5、镁的等级质量略高于电解镁等。

皮江法炼镁缺点：生产1 吨金属镁锭需要有消耗白云石12-14吨；无烟煤及烟煤8-10吨；副产还原渣5-6吨，这些还原渣目前还没有发现更好的用途，污染环境；劳动强度大，原料车间粉尘污染严重。

镍含量太低，如要回收用浮选法，但杂质镁可能不易控制。

一般工厂用什么冶炼镁，对人体有害吗？答：有害。

镁是在自然界中分布最广的十个元素之一，但由于它不易从化合物中还原成单质状态，所以迟迟未被发现。

长时期里，化学家们将从含碳酸镁的菱镁矿焙烧获得的镁的氧化物苦土当作是不可再分割的物质。

在1789年拉瓦锡发表的元素表中就列有它。

1808年，戴维在成功制得钙以后，使用同样的办法又成功的制得了金属镁。

从此镁被确定为元素，并被命名为magnesium，元素符号是Mg。

镁是一种参与生物体正常生命活动及新陈代谢过程必不可少的元素。

镁影响细胞的多种生物功能：影响钾离子和钙离子的转运，调控信号的传递，参与能量代谢、蛋白质和核酸的合成；可以通过络合负电荷基团，尤其核苷酸中的磷酸基团来发挥维持物质的结构和功能；催化酶的激活和抑制及对细胞周期、细胞增殖及细胞分化的调控；镁还参与维持基因组的稳定性，并且还与机体氧化应激和肿瘤发生有关。

2010．5．10第3期硅热法又分为皮江法（Pidgeon）、波尔扎诺法(Bolzano)和玛格尼特法(Magnetherm)三种。

皮江法炼镁工艺原理皮江法炼镁工艺原理皮江法生产金属镁是以煅烧白云石为原料、硅铁为还原剂、萤石为催化剂，进行计量配料。

粉磨后压制成球，称为球团。

将球团装入还原罐中，加热到1200℃，内部抽真空至13.3Pa或更高，则产生镁蒸气。

镁蒸气在还原罐前端的冷凝器中形成结晶镁，亦称粗镁。

再经熔剂精炼，产出商品镁锭，即精镁。

皮江法炼镁生产工序皮江法炼镁生产工序（1）白云石煅烧：将白云石在回转窑或竖窑中加热至1100～1200℃，烧成煅白（MgO·CaO）。

（2）配料制球：将煅白、硅铁粉和萤石粉计量配料、粉磨，然后压制成球。

（3）还原：将料球在还原罐中加热至1200+10℃，在13.3Pa或更高真空条件下，保持8～10小时，氧化镁还原成镁蒸气，冷凝后成为粗镁。

（4）精炼铸锭：将粗镁加热熔化，在约710℃高温下，用溶剂精炼后，铸成镁锭，亦称精镁。

（5）酸洗：将镁锭用硫酸或硝酸清洗表面，除去表面夹杂，使表面美观。

（6）造气车间：将原煤转换成煤气，作为燃料使用。

直接使用原煤的镁厂没有造气车间。

皮江炉波尔扎诺法是皮江法炼镁的改进方法。

与皮江法炼镁的主要不同在于采用了竖式电内热还原炉。

此法由于意大利的波尔扎诺(Bolzano)镁厂试验成功而得名。

20世纪80年代这种方法的镁最高年产量为1．2万吨，近年对设备进行了改造后，年产镁能力降为8000吨。

每吨镁耗用白云石10.1吨、硅铁(含硅75％)1吨，还原周期24小时，还原炉产镁2吨每天，精炼熔剂消耗0.16吨。

玛格尼特法起源与法国，中国、日本曾使用该法。

该法炼镁采用连续定时加料、周期性出镁出渣，又称为半连续硅热法。

这种方法以白云石、铝土矿为原料，硅铁为还原剂，在单相真空电炉中于1500～1600℃、3400～4000Pa 真空下还原生产金属镁。

镁的冶炼方法镁是一种轻金属，具有较高的比强度和比刚度，同时具有良好的耐热性和耐腐蚀性，因此在航空航天、汽车制造、电子设备等领域有着广泛的应用。

而镁的冶炼方法对于其性能和品质起着至关重要的作用。

下面将介绍几种常见的镁的冶炼方法。

一、熔炼法。

熔炼法是镁的常见冶炼方法之一。

首先将镁矿石经过破碎、磨矿等工艺处理，然后将其放入电炉或燃煤炉中进行熔炼。

在熔炼的过程中，镁矿石中的氧化镁会被还原成金属镁，然后通过冷却凝固成为块状的镁金属。

熔炼法能够高效地提取镁金属，并且可以对镁金属的纯度进行控制，是一种常用的工业生产方法。

二、电解法。

电解法是另一种常见的镁的冶炼方法。

在电解法中，首先将镁矿石经过破碎、浸出等工艺处理，然后将其溶解在盐酸或硫酸中，生成镁盐溶液。

接着将镁盐溶液置于电解槽中，通过电解的方式将其中的镁离子还原成金属镁，最终得到镁金属。

电解法能够实现对镁金属的高纯度提取，且生产过程环保、能耗低，因此在现代工业中得到了广泛应用。

三、熔盐电解法。

熔盐电解法是一种新型的镁的冶炼方法。

在熔盐电解法中，首先将镁矿石经过破碎、磨矿等工艺处理，然后将其与氯化钠等盐类混合物置于熔炉中，形成熔盐电解质。

随后将熔盐电解质置于电解槽中，通过电解的方式将其中的镁离子还原成金属镁，最终得到镁金属。

熔盐电解法能够实现对镁金属的高效提取，并且可以在较低温度下进行，有利于节能减排。

四、气相法。

气相法是一种新兴的镁的冶炼方法。

在气相法中，首先将镁矿石经过破碎、磨矿等工艺处理，然后将其置于高温熔炉中，通过加热使镁矿石发生气化反应，生成镁蒸汽。

随后将镁蒸汽冷凝成为固态的镁金属。

气相法能够高效地提取镁金属，并且可以实现对镁金属的高纯度提取，是一种具有潜力的新型冶炼方法。

总结：以上所述的几种镁的冶炼方法各有特点，可以根据实际生产需求和资源条件进行选择。

在未来的发展中，随着科技的不断进步，相信会有更多更高效的镁的冶炼方法出现，为镁金属的生产提供更多选择和可能。

金属镁工业制法镁存在于菱镁矿（碳酸镁）MgCO3、白云石（碳酸镁钙）CaMg(CO3)2、光卤石（水合氯化镁钾）KCl·MgCl2·H2O中。

目前镁冶炼的方法主要有两种:1、从尖晶石、卤水或海水中将含有氯化镁的溶液经脱水或焙融氯化镁熔体,之后进行电解,此法称为电解法;2、用硅铁对从碳酸盐矿石中经煅烧产生的氧化镁进行热还原,此法称为热还原法。

1808年,科学家戴维以汞为阴极电解氧化镁,在人类历史上第一次制取了金属镁。

18世纪30年代,法拉第第一次通过电解氯化镁得到了金属镁。

第一次世界大战开始之前,法国、德国、英国和加拿大都实现了镁的工业生产,但产量有限,大约年产量几百吨,主要用于军事方面。

19世纪80年代,才由德国首先建立工业规模上的电解槽,电解无水光卤石生产金属镁,从此开创了电解法炼镁的工业化时代。

后经不断在工艺和设备方面的改进,直到目前世界上采用的就是这种电解法。

电解法炼镁的原理是在高温下电解熔融的无水氯化镁,使之分解成金属镁和氯气。

高温情况下水对熔盐性质的影响是致命的,因此,高纯度的无水氯化镁是电解法制镁关键所在。

依据所用原料及处理原料的方法不同,电解法炼镁又可细分为以下几种具体的方法:道乌法、氧化镁氯化法、光卤石法、AMC法、诺斯克法。

电解法因为其生产工艺先进,能耗较低的优点,是一种极具发展前景的炼镁方法。

目前,发达国家80%以上的金属镁是通过电解法生产。

由于金属镁的需求越来越大,电解法生产金属不能够满足镁的需求,因此催生了金属镁的热还原法冶炼。

第二次世界大战期间,热还原法生产镁的技术迅速发展起来。

使用硅作为还原剂还原氧化镁实现于1924年,但此时还未应用于工业生产。

第二次世界大战期间,意大利科学家发明了在真空高温炉内用硅铁还有白云石生产镁的工艺;同期,奥地利科学家发明了用碳直接还原氧化镁来生产镁的亨氏格技术。

第二次世界大战以后,这些工艺用于工业化生产。

1941年加拿大教授L.M.皮江在渥太华建立了一个以硅铁还原煅烧白云石炼镁的试验工厂,获得了成功。

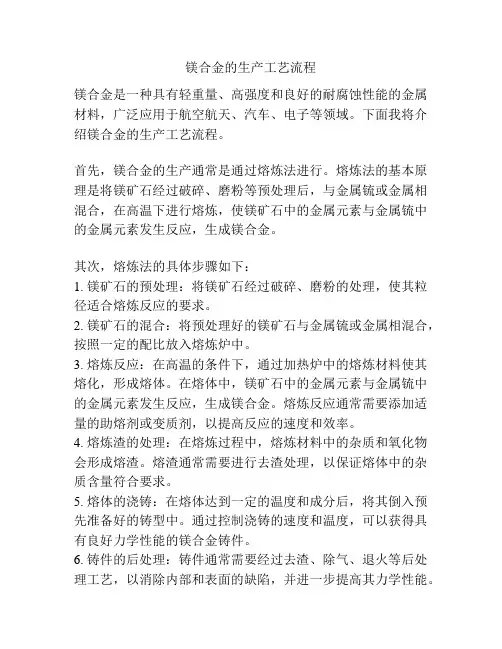

镁合金的生产工艺流程镁合金是一种具有轻重量、高强度和良好的耐腐蚀性能的金属材料，广泛应用于航空航天、汽车、电子等领域。

下面我将介绍镁合金的生产工艺流程。

首先，镁合金的生产通常是通过熔炼法进行。

熔炼法的基本原理是将镁矿石经过破碎、磨粉等预处理后，与金属锍或金属相混合，在高温下进行熔炼，使镁矿石中的金属元素与金属锍中的金属元素发生反应，生成镁合金。

其次，熔炼法的具体步骤如下：1. 镁矿石的预处理：将镁矿石经过破碎、磨粉的处理，使其粒径适合熔炼反应的要求。

2. 镁矿石的混合：将预处理好的镁矿石与金属锍或金属相混合，按照一定的配比放入熔炼炉中。

3. 熔炼反应：在高温的条件下，通过加热炉中的熔炼材料使其熔化，形成熔体。

在熔体中，镁矿石中的金属元素与金属锍中的金属元素发生反应，生成镁合金。

熔炼反应通常需要添加适量的助熔剂或变质剂，以提高反应的速度和效率。

4. 熔炼渣的处理：在熔炼过程中，熔炼材料中的杂质和氧化物会形成熔渣。

熔渣通常需要进行去渣处理，以保证熔体中的杂质含量符合要求。

5. 熔体的浇铸：在熔体达到一定的温度和成分后，将其倒入预先准备好的铸型中。

通过控制浇铸的速度和温度，可以获得具有良好力学性能的镁合金铸件。

6. 铸件的后处理：铸件通常需要经过去渣、除气、退火等后处理工艺，以消除内部和表面的缺陷，并进一步提高其力学性能。

需要注意的是，镁合金的生产工艺流程还受到工艺设备、材料性质以及产品要求等多个因素的影响。

不同的镁合金种类和应用领域可能有不同的生产工艺流程。

因此，在具体生产过程中，还需要根据实际情况进行调整和改进。

总结起来，镁合金的生产工艺流程包括预处理、混合、熔炼反应、熔渣处理、浇铸和后处理等步骤。

这些步骤的合理组合和控制，可以保证镁合金的质量和性能，满足其在各个领域的应用要求。

白云石金属镁的生产工艺流程引言白云石金属镁是一种重要的金属材料，具有较低的密度、良好的机械性能和耐腐蚀性能，被广泛应用于航空航天、汽车、电子等领域。

本文将介绍白云石金属镁的生产工艺流程，以及每个环节的主要步骤和关键技术。

原料准备白云石金属镁的生产工艺首先需要准备原料。

通常情况下，主要原料为镁矿石和化学试剂。

镁矿石是从矿山中开采得到的，化学试剂包括还原剂和助熔剂等。

矿石选矿镁矿石中含有不同的杂质，需要进行选矿处理以提高镁含量。

选矿过程主要包括矿石的破碎、磨矿、浮选和磁选等步骤。

通过这些步骤，可以去除部分杂质，提高镁矿石的品质。

熔炼熔炼是白云石金属镁的核心工艺环节。

首先将选矿得到的镁矿石与化学试剂混合，并投入到高温熔炉中加热。

在熔炉中，镁矿石被还原为镁气体，并与助熔剂发生反应，生成金属镁。

精炼熔炼得到的金属镁中可能还含有一定量的杂质，需要进行精炼处理。

精炼的过程主要包括去除杂质和调节成分。

常用的精炼方法有真空精炼、气体精炼和电解精炼等，可以根据实际需要选择合适的方法。

铸造或加工经过精炼的金属镁可以进行铸造或加工。

铸造是将金属镁液体倒入模具中，冷却凝固得到具有特定形状的铸件。

加工是将金属镁进行机械加工，得到所需的产品形状。

产品检验与质量控制在生产过程中，需要对产品进行检验和质量控制，以确保产品的质量符合要求。

主要的检验项目包括化学成分、外观质量和力学性能等。

通过检验，可以及时发现问题，并采取相应的措施进行调整和改进。

结论白云石金属镁的生产工艺流程涉及多个环节，包括原料准备、选矿、熔炼、精炼、铸造或加工、产品检验与质量控制等。

每个环节都有其特定的步骤和关键技术，通过合理的控制和优化，可以提高生产效率和产品质量，满足市场需求。

金属镁精炼工艺规程金属镁精炼工艺规程金属镁精炼生产工艺规程与检验生产工艺是指导生产活动的重要依据,是生产过程中必须遵守和执行的规章要求,根据公司实际情况,制定如下规程:白云石煅烧工艺规程:回转窑是煅烧的主要设备,焦炉煤气是主要燃料。

1主要指标要求: 白云石:Mgo含量21.5% 粒度:2cm3——4cm3煤气:压力不低于800pa 流量:下低于900 cm3/小时风压:压力不低于1000Pa2回转窑温度与转速调节控制要求:2.1生产过程中出现煤气压力波动时,根据实际情况调节煤气与风的配比；2.2根据煅白的质量要求和窑内温度调节回转窑转速,出现过烧时要提高转速,出现欠烧时要减慢转速。

2.3喷煤必须根据窑内温度进行,并且必须要在煅白到迭窑出口后实施,严禁无料喷煤。

3煅白质量的捡验要求:3.1化验检验标准指标:含量:Mgo≥38%活性度:29——33%灼减:＜0.5%化验频次:24小时随时抽检取样要求：随意取样验结果处理:(1)及时反馈到工仵岗位,以便及时调整。

(2)定时向主管部门和技质部报告。

(3)填写化验报告单。

3.2操作工自检:看:观察高温区温度与烧料情况,煅白发光呈透明状,合格。

砸:轻击断面整齐,且颜色雪白,无生核,合格。

泡:用清水泡后炸开,里白色,无颗粒和核心,合格。

4不合格晶处理要求:发现生料或过烧料时,作为废料及时彻底处理, 并做记录。

5回转窑检修后或停窑后重新启动后煅烧的要求:颜色:黄白色温度:1100度转速:200 ——400转/小时6对设备与人员的基本要求:6.1每小时对设备进行一次检查。

6.2每小时对各种监测仪表进行一次记录。

6.3定期对设备进行保养，每月对回转窑托轮加一次黄油。

6.4上岗人员必须经过现场实际操作培训,培训时间不少于7天。

6.5每年对上岗员工进行―次培训,培训时间不少于3天。

压球工艺规程:1指标要求:煅白含量:含量:Mgo≥38%活性度:29 --33%灼减:＜0.5%硅铁:Si≥75% 粒度:1——2cm3萤石:CaF含量≥8O% 粒度：1——2cm32配料标准比例:煅白:100Kg硅铁:16.5Kg萤石:1.5Kg注:配料比例必须由技质部发出指令后执行。

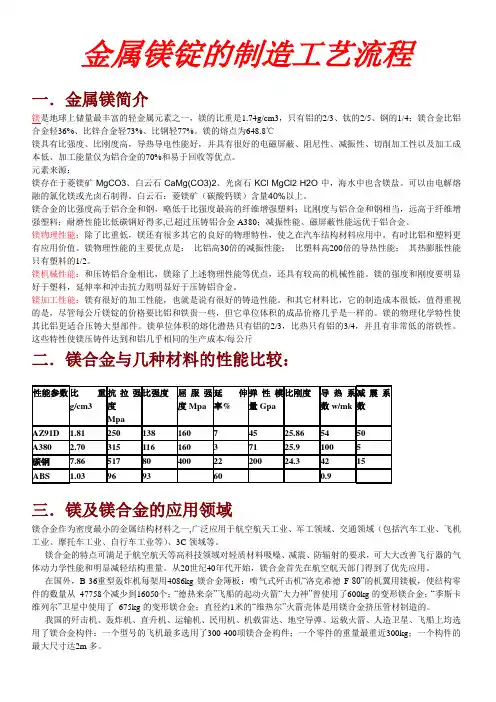

金属镁锭的制造工艺流程一．金属镁简介镁是地球上储量最丰富的轻金属元素之一，镁的比重是1.74g/cm3，只有铝的2/3、钛的2/5、钢的1/4；镁合金比铝合金轻36%、比锌合金轻73%、比钢轻77%。

镁的熔点为648.8℃镁具有比强度、比刚度高，导热导电性能好，并具有很好的电磁屏蔽、阻尼性、减振性、切削加工性以及加工成本低、加工能量仅为铝合金的70%和易于回收等优点。

元素来源：镁存在于菱镁矿MgCO3、白云石CaMg(CO3)2、光卤石KCl·MgCl2·H2O中，海水中也含镁盐。

可以由电解熔融的氯化镁或光卤石制得。

白云石：菱镁矿（碳酸钙镁）含量40%以上。

镁合金的比强度高于铝合金和钢，略低于比强度最高的纤维增强塑料；比刚度与铝合金和钢相当，远高于纤维增强塑料；耐磨性能比低碳钢好得多,已超过压铸铝合金A380；减振性能、磁屏蔽性能远优于铝合金。

镁物理性能：除了比重低，镁还有很多其它的良好的物理特性，使之在汽车结构材料应用中，有时比铝和塑料更有应用价值。

镁物理性能的主要优点是：比铝高30倍的减振性能；比塑料高200倍的导热性能；其热膨胀性能只有塑料的1/2。

镁机械性能：和压铸铝合金相比，镁除了上述物理性能等优点，还具有较高的机械性能。

镁的强度和刚度要明显好于塑料，延伸率和冲击抗力则明显好于压铸铝合金。

镁加工性能：镁有很好的加工性能，也就是说有很好的铸造性能。

和其它材料比，它的制造成本很低，值得重视的是，尽管每公斤镁锭的价格要比铝和铁贵一些，但它单位体积的成品价格几乎是一样的。

镁的物理化学特性使其比铝更适合压铸大型部件。

镁单位体积的熔化潜热只有铝的2/3，比热只有铝的3/4，并且有非常低的溶铁性。

这些特性使镁压铸件达到和铝几乎相同的生产成本/每公斤二．镁合金与几种材料的性能比较：性能参数比重g/cm3抗拉强度Mpa比强度屈服强度Mpa延伸率%弹性模量Gpa比刚度导热系数w/mk减震系数AZ91D 1.8125013816074525.865450A380 2.7031511616037125.91005碳钢7.86517804002220024.34215ABS 1.039693600.9三．镁及镁合金的应用领域镁合金作为密度最小的金属结构材料之一,广泛应用于航空航天工业、军工领域、交通领域（包括汽车工业、飞机工业、摩托车工业、自行车工业等）、3C领域等。

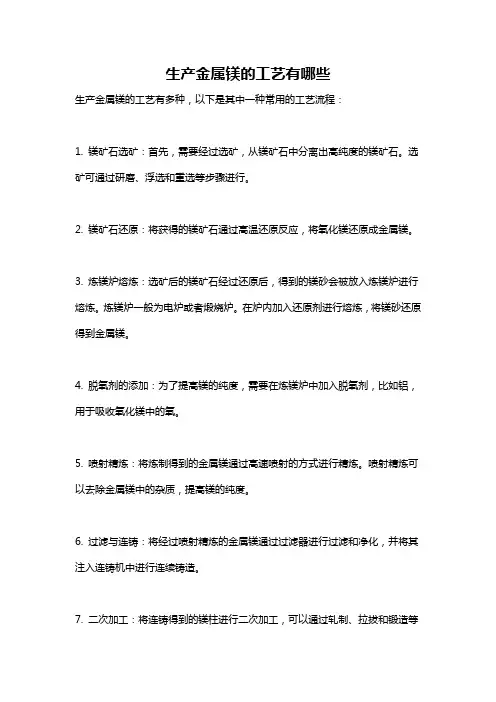

生产金属镁的工艺有哪些
生产金属镁的工艺有多种，以下是其中一种常用的工艺流程：
1. 镁矿石选矿：首先，需要经过选矿，从镁矿石中分离出高纯度的镁矿石。

选矿可通过研磨、浮选和重选等步骤进行。

2. 镁矿石还原：将获得的镁矿石通过高温还原反应，将氧化镁还原成金属镁。

3. 炼镁炉熔炼：选矿后的镁矿石经过还原后，得到的镁砂会被放入炼镁炉进行熔炼。

炼镁炉一般为电炉或者煅烧炉。

在炉内加入还原剂进行熔炼，将镁砂还原得到金属镁。

4. 脱氧剂的添加：为了提高镁的纯度，需要在炼镁炉中加入脱氧剂，比如铝，用于吸收氧化镁中的氧。

5. 喷射精炼：将炼制得到的金属镁通过高速喷射的方式进行精炼。

喷射精炼可以去除金属镁中的杂质，提高镁的纯度。

6. 过滤与连铸：将经过喷射精炼的金属镁通过过滤器进行过滤和净化，并将其注入连铸机中进行连续铸造。

7. 二次加工：将连铸得到的镁柱进行二次加工，可以通过轧制、拉拔和锻造等
处理方式，得到所需的金属镁产品，比如镁板、镁棒等。

8. 表面处理与包装：镁制品在生产完成后，需要进行表面处理，比如喷漆、氧化等，以提高表面的质量和耐腐蚀性。

之后进行包装，以保护产品的完整性和安全性。

总结：金属镁的生产工艺主要包括镁矿石选矿、镁矿石还原和熔炼、脱氧剂的添加、喷射精炼、过滤与连铸、二次加工以及表面处理与包装等步骤。

每一步骤都起到了重要的作用，确保了金属镁的生产质量和各项性能。

同时，随着技术的不断进步和创新，金属镁的生产工艺也在不断改进和优化，以提高生产效率和产品质量。

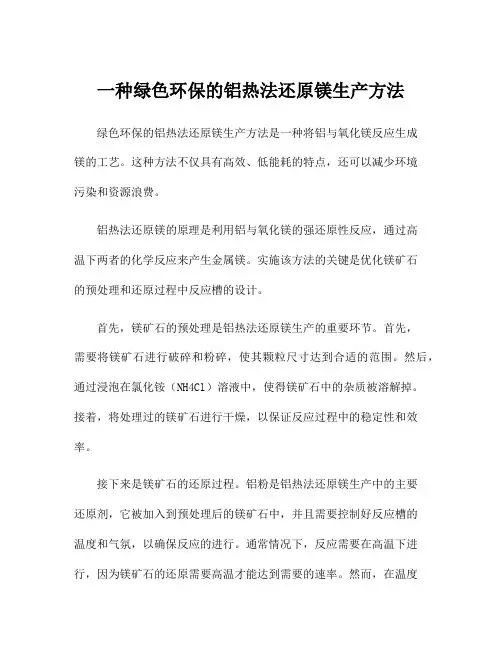

一种绿色环保的铝热法还原镁生产方法绿色环保的铝热法还原镁生产方法是一种将铝与氧化镁反应生成镁的工艺。

这种方法不仅具有高效、低能耗的特点，还可以减少环境污染和资源浪费。

铝热法还原镁的原理是利用铝与氧化镁的强还原性反应，通过高温下两者的化学反应来产生金属镁。

实施该方法的关键是优化镁矿石的预处理和还原过程中反应槽的设计。

首先，镁矿石的预处理是铝热法还原镁生产的重要环节。

首先，需要将镁矿石进行破碎和粉碎，使其颗粒尺寸达到合适的范围。

然后，通过浸泡在氯化铵（NH4Cl）溶液中，使得镁矿石中的杂质被溶解掉。

接着，将处理过的镁矿石进行干燥，以保证反应过程中的稳定性和效率。

接下来是镁矿石的还原过程。

铝粉是铝热法还原镁生产中的主要还原剂，它被加入到预处理后的镁矿石中，并且需要控制好反应槽的温度和气氛，以确保反应的进行。

通常情况下，反应需要在高温下进行，因为镁矿石的还原需要高温才能达到需要的速率。

然而，在温度过高的情况下，反应会变得不稳定，并且会产生一些副产物。

因此，需要对反应槽进行合理的设计和控制，以保证产物的纯度和效率。

此外，镁矿石的还原过程中还需要加入一些助剂，以提高反应的效率和产物的纯度。

常用的助剂包括氯化铵和橄榄石等。

这些助剂的添加可以促进反应的进行，并且可以提高产物的纯度。

铝热法还原镁的生产方法相比其他方法具有很多优点。

首先，它是一种低能耗的方法，因为反应过程中镁矿石的还原可以在较低的温度下进行。

其次，这种方法还可以减少环境污染，因为在反应过程中没有产生太多的废气和废渣。

此外，该方法还可以有效利用镁矿石中的资源，避免了资源的浪费。

然而，铝热法还原镁的生产方法也存在一些问题。

首先，反应过程中会产生一些副产物，如镁铝合金、氧化铝等，这些副产物的处理可能会增加生产成本。

其次，生产中会有一定的能源消耗，特别是在预处理和热还原过程中。

因此，在实施该方法时，需要综合考虑生产成本和环境效益。

总的来说，绿色环保的铝热法还原镁生产方法是一种高效、低能耗的工艺，可以减少环境污染和资源浪费。

电解法制镁方程式全文共四篇示例，供读者参考第一篇示例：电解法制镁是一种常用的生产制备镁的方法，通过电解法可以将镁从镁盐中分离出来，制备高纯度的镁金属。

在这个过程中，使用了电解槽以及一系列的电解反应，这些反应包括阳极氧化反应、阴极还原反应等。

下面我们将详细介绍电解法制镁的方程式及其原理。

1. 电解法制镁的原理2. 阴极还原反应在电解法制镁的过程中，阴极是发生还原反应的位置。

当电流通过电解液中的镁离子时，镁离子接受电子并发生还原反应，生成镁金属。

具体的反应方程式如下：Mg2+ + 2e- -> Mg这个反应是一个典型的金属离子在电流作用下还原成金属的反应。

在阴极上生成的镁金属会沉积下来形成镁金属层，逐渐积累成为可用于制备合金或其他产品的高纯度镁金属。

3. 阳极氧化反应在阳极上生成的氯气可以通过排气系统排出，同时维持电解液中的离子平衡。

这样就保证了整个电解过程的稳定性和连续性。

4. 电解反应的主要特点电解法制镁的主要特点是高效、可控性强，可以实现大规模连续生产。

通过调整电解条件和电解槽的设计，可以控制镁金属的质量和产量，实现高纯度的镁金属制备。

电解法制镁还可以实现废料的循环利用，减少环境污染，具有较好的环保效益。

第二篇示例：制镁是利用电解法制备镁的一种方法，电解法制镁是一种重要的制镁技术，对提高镁的产量和质量具有重要意义。

在电解法制镁过程中，通过电解镓镁熔体，将铝电还原成金属镁，从而实现对镁的高效生产。

电解法制镁的特点是：一是反应速度快，生产效率高。

电解法制镁是一种高温高压环境下进行的物理或化学反应，反应速度很快，可以实现大规模的镁生产。

二是产品纯度高，质量稳定。

电解法制镁能够控制反应条件，保证产品的纯度和质量。

三是能够有效回收利用资源。

电解法制镁过程中所使用的反应物和产物都是可再生资源，对环境的污染较小。

在电解法制镁过程中，电极是一个十分关键的部分。

电极用于传递电流，是电解反应中的重要参与者。

金属镁的生产工艺流程主要包括以下几个步骤：
镁矿石的选矿：从镁矿石中提取出富含镁的矿石。

常见的镁矿石有菱镁矿、菱锌矿、菱锰矿等。

矿石炼烧：将选矿得到的镁矿石进行炼烧，将镁矿石中的镁氧化物转化为镁氧化物或镁熔体。

镁的提取：通过镁的熔融或电解方法将镁氧化物还原为金属镁。

常见的镁提取方法包括熔融法、Pidgeon法和电解法。

熔融法：将炼烧得到的镁氧化物与还原剂（如铝或钙）混合，在高温下进行熔融反应，将镁还原为金属镁。

Pidgeon法：使用石油焦炭和炼钢废料作为还原剂，与炼烧得到的镁氧化物混合，通过热还原反应将镁还原为金属镁。

电解法：将镁氧化物溶解在熔盐中，通过电解的方式将镁还原为金属镁。

镁的精炼：通过进一步处理和精炼，去除镁中的杂质，提高镁的纯度和质量。

铸造和加工：将精炼的金属镁进行铸造或加工，制成所需的形状和规格。

常见的加工方法包括锻造、挤压、拉拔等。

需要注意的是，金属镁的生产工艺可以因生产厂家、技术和产品要求而有所不同。

科技成果——复式反应新型原镁冶炼技术适用范围有色金属行业镁冶炼行业现状目前镁冶炼行业普遍采用横罐还原炉技术，其燃耗指标为3.0tce/t结晶镁（还原工序），碳排放指标为7.92tCO2/t结晶镁。

我国镁冶炼企业单位产品能耗限额限定值为8.3tce/t镁，先进值为4.9tce/t 镁。

目前该技术可实现节能量2万tce/a，减排约5万tCO2/a。

成果简介1、技术原理复式反应新型原镁冶炼技术从基础理论研究入手，建立了“微元料球”模型，从冶金化学反应的机理、速率考虑，进行了近千次热物理、热化学和耐热材料高温性能三方面的基础实验研究，找到了煅烧、还原反应的机理、掌握了上述反应的速率，创建了镁结晶、镁还原、还原渣传热、还原炉燃烧四个大型数理模型并进行上百次数值计算和多次仿真运行，大量完善、补充、修正了国内外现有热法炼镁的基础理论，形成了从煅烧、制球、还原到精炼较为完善的全套热法炼镁理论体系。

2、关键技术（1）根据多相热物理理论，运用尺度趋于零的“微元”料球模型，提出了普遍适用于各种固相反应的“层移反应”原理并建立了相应的数学物理模型；（2）对白云石煅烧、煅白还原、低熔点复合氧化物生成等热化学反应，进行系统实验研究，发现了煅烧结焦、还原球团粘结等现象的热化学反应和生成物；（3）对反应器（还原罐）材料进行连续3个月不间断高温蠕变试验，在应力-应变分析基础上，推导出了一套反应器（罐）结构布置和尺寸计算的设计公式；（4）基于对还原器材料高温蠕变性能的实验和认识，原创设计了一种连续工作寿命长、装料多的大型、新型复式还原器；（5）综合燃烧学、传热学、热力学、流体力学等知识，用数值计算方法，原创设计了新型、大型、连续出镁复式反应炉；（6）采用目前可行的结晶器-数学建模和数值计算，原创设计了一种新型、大型、复式镁结晶器和蒸汽发生器计算方法；（7）采用还原渣传热计算方法-数学建模和数值计算，原创设计了一种可将还原渣降温至200℃左右的还原渣余热蒸汽回收器；（8）开发了一种计算机自动控制系统，使原镁反应炉单班炉前操作工大为减少，且没有重体力劳动，实现了还原车间无烟、无尘、无明火的“洁净生产环境”。
