【物理】南京市初三物理电压和电阻测试题(含答案)

九年级物理电压和电阻测试卷（解析版）一、选择题1．如图电路中，电源电压恒定，闭合开关后，将滑动变阻器的滑片向右端移动的过程中，下列说法不正确的是（）A. 电流表示数变小，电压表V1示数变大B. 小灯泡变暗，电压表V2示数变大C. 电压表V1和电压表V2示数之和不变D. 电路的总功率变小【答案】A【解析】【解答】解：由实物电路图可知，滑动变阻器与灯泡串联，电压表V1测灯泡两端的电压，V2测量滑动变阻器两端的电压，电流表测电路中的电流；A、将滑动变阻器的滑片向右端移动的过程中，接入电路的电阻变大，电路的总电阻变大；由I= 可知，电路中的电流变小，即电流表的示数变小；由U=IR可知，灯泡两端的电压变小，即电压表V1的示数变小，A符合题意；B、根据公式P=I2R可知，灯泡消耗的实际功率变小，灯泡变暗；电源电压不变，根据串联电路电压的规律可知，电压表V2示数变大，B不合题意；C、电压表V1和电压表V2示数之和为电源电压，保持不变，C不合题意；D、由P=UI可知，此时电路消耗的总功率变小，D不合题意 .故答案为：A．【分析】A、首先分析电路图弄清电路的连接方式，根据欧姆定律确定将滑动变阻器的滑片向右端移动的过程中，电路中电流的变化情况；根据欧姆定律的变形公式U=IR，确定电压表示数的变化情况；B、根据公式P=I2R判断小灯泡的实际功率变化情况；根据串联电路电压的规律分析判断电压表示数的变化情况；C、根据串联电路电压的特点进行分析；D、根据公式P=UI分析电路消耗的总功率的变化 .2．如图所示是伏安法测定小灯泡电阻、功率的实验电路图。

小灯泡正常工作时，两电表的示数如图8所示，则下列说法不正确的是（）A. 在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B. 小灯泡的额定功率为0.72W，此时的电阻为8ΩC. 如果将滑片P向a端滑动，则电压表的示数将变大D. 如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率【答案】D【解析】【解答】A、说法正确，连接电路时，开关应断开，是为了防止短路．将变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为阻值最大位置，也是为了保护电路．A不符合题意；B、由图可知，电流表的量程0～0.6A，分度值0.02A，故电流为0.3A，电压表量程为0～3V，分度值为0.1V，故灯泡电压为2.4V；根据功率公式可知，P=UI=2.4V×0.3A=0.72W；R===8Ω．B正确，B不符合题意；C、滑动变阻器aP连入电路，如果将滑片P向a端滑动，连入电路的电阻变小，灯泡L的电阻不变，根据U=IR可知，灯泡两端的电压变大，电压表的示数将变大，C正确，C不符合题意；D、如果将滑片P向b端滑动，连入电路的电阻变大，电路中的电流变小，根据公式P=I2R 可知，P将减小，D错误，D符合题意．故选D．【分析】根据“伏安法”测电阻的实验中注意的事项分析．主要有开关的状态、滑动变阻器的滑片位置、电阻电功率的计算、电表的读数以及示数的变化．本题考查了“伏安法”测电阻的实验中注意的事项、电表的读数、滑动变阻器的使用以及电阻电功率的计算．3．如图所示，开关S闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现U AC=3.0V，U AB=0V，U BC=3.0V．则电路故障可能是（）A. 灯 L 断路B. 开关S 断路C. 滑动变阻器R短路D. 灯L短路或滑动变阻器R 断路【答案】D【解析】【解答】解：串联电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测检测电路故障，断路位置为电源电压，电路完好的示数为零；由题意可知，U AC=3.0V，故A点与电源正极相连、C点与电源负极相连；U AB=0V，如果灯泡短路，则AB两点间电压为零；U BC=3.0V，说明c点与电源负极相连，B点通过灯泡、电阻、开关与电源正极相连，故BC 间发生断路，即变阻器R断路；故电路故障为灯L短路或滑动变阻器R断路．故选D．【分析】在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．4．如图所示，电源电压不变，在a，b间接一个“3V1W“的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光．若在a，b间换接一个“3V 1.5W“的小灯泡，欲使其正常发光，滑片P应（）A. 向M移动B. 向N移动C. 保持不动D. 无法实现【答案】A【解析】【解答】解：由P= 可知，两灯泡的额定电压相等，更换灯泡后的电阻变小，电路中的总电阻变小，∵I= ，∴电路中的电流变大，此时滑动变阻器的阻值不变，两端的电压变大，∵串联电路中总电压等于各分电压之和，∴此时灯泡分得的电压小于3V，使灯泡正常发光，应使灯泡两端的电压再达到3V，即增大电路中的电流，减小滑动变阻器接入电路中的电阻，滑片向M移动．故选A．【分析】根据P= 比较两灯泡的电阻关系判断灯泡更换后电路中总电阻的变化，根据欧姆定律可知电路中电流和滑动变阻器两端的电压变化，利用串联电路的电压特点可知此时灯泡两端的电压变化，进一步确定滑片移动的方向，直至灯泡正常发光即达到额定电压．5．电压表只用来测量灯泡L2的电压，下列正确的是（）A. B. C. D.【答案】 C【解析】【解答】A、由图知，电压表与灯L1串联后再与灯L2并联，A不符合题意；B、两灯泡串联，电压表测灯L1的电压；B不符合题意；C、两灯泡串联，电压表只与L2并联，且电压表的正负接线柱连接正确，则电压表只测量灯泡L2的电压，C符合题意；D、两灯泡并联，因并联电路中各支路两端的电压相等，所以电压表也测量L1的电压，D 不符合题意；故答案为：C【分析】电压表只用来测量灯泡L2的电压，电压表应只与L2并联，且电流从电压表的正接线柱流入，从负接线柱流出，据此分析解答.6．下列关于电阻的说法中，正确的是（）A. 一根电阻丝的电阻为R，把它剪去一半，再将剩下的一半拉长到原长，它的电阻仍为RB. 导体的电阻与导体两端的电压成正比C. 导体的电阻越大，表明导体的导电能力越强D. 电阻是导体本身的一种性质，与导体的长度、横截面积和材料等因素有关【答案】 D【解析】【解答】A. 一根电阻丝的电阻为R，把它剪去一半，再将剩下的一半拉长到原长，它的电阻变为原来的2倍，A不符合题意；BD电阻是导体本身的一种属性，导体的电阻与导体的材料，长度和横截面积等因素有关，，与导体两端的电压和导体的电流无关，B.错误，D符合题意；C. 导体的电阻越大，表明导体的导电能力越弱，C不符合题意；故答案为：D.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）7．下列说法中正确的是A. “光年”是时间单位B. 卫星通信是利用超声波来传递信息的C. 超导体在超低温状态下电阻为零D. 在气体和液体中,流速越大的位置压强越大【答案】C【解析】【解答】A、光年是光在真空中行走一年的距离，是长度单位，不是时间单位，故本选项错误．B、卫星通信是利用电磁波来传递信息的，故本选项错误．C、当温度降低到一定程度时，某些物质的电阻会变为零，这种物质叫做超导体．正确，D、气体的压强与流速的关系：在气体和液体中，流速越大的位置压强越小．故本选项错误．故选C．【分析】①光年指的是光在真空中行走一年的距离．②卫星通信：卫星通信是微波通信的手段之一．③超导材料是一种电阻为零的材料．超导体的电阻为0，不会放热，所以电能无法转化为内能．④气体和液体都属于流体，在流体中，流速大的地方压强小，流速小的地方压强大．此题主要是考查学生对光年的认识和了解，以及对超导现象及超导材料的特点和流体压强跟流速关系的认识和了解，属于识记性内容，比较简单．8．家庭生活中，下列估测符合事实的是（）A. 家用彩电的电功率约为200WB. 写字台台面的面积约为200cm2C. 洗浴用水的水温约70℃D. 正常人步行的速度约为5m/s【答案】A【解析】【解答】A、电视机正常工作时的电流大约0.8A，电功率在P=UI=220V×0.8A=176W左右．此选项符合实际；B、写字台的长度在 1.5m、宽度在80cm=0.8m左右，台面的面积大约为S=ab=1.5m×0.8m=1.2m2．此选项不符合实际；C、人体正常体温在37℃左右，洗澡水的温度应该略高于体温，不可能达到60℃．此选项不符合实际；D、一般情况下人体电阻值在2千欧-20兆欧范围内．此选项不符合实际．故选A．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义．9．如图所示。

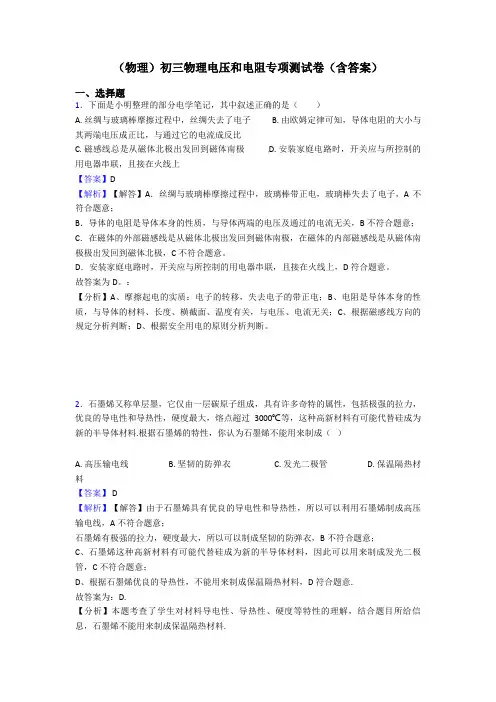

（物理）初三物理电压和电阻专项测试卷（含答案）一、选择题1．下面是小明整理的部分电学笔记，其中叙述正确的是（）A. 丝绸与玻璃棒摩擦过程中，丝绸失去了电子B. 由欧姆定律可知，导体电阻的大小与其两端电压成正比，与通过它的电流成反比C. 磁感线总是从磁体北极出发回到磁体南极D. 安装家庭电路时，开关应与所控制的用电器串联，且接在火线上【答案】D【解析】【解答】A．丝绸与玻璃棒摩擦过程中，玻璃棒带正电，玻璃棒失去了电子，A不符合题意；B．导体的电阻是导体本身的性质，与导体两端的电压及通过的电流无关，B不符合题意；C．在磁体的外部磁感线是从磁体北极出发回到磁体南极，在磁体的内部磁感线是从磁体南极极出发回到磁体北极，C不符合题意。

D．安装家庭电路时，开关应与所控制的用电器串联，且接在火线上，D符合题意。

故答案为D。

：【分析】A、摩擦起电的实质：电子的转移，失去电子的带正电；B、电阻是导体本身的性质，与导体的材料、长度、横截面、温度有关，与电压、电流无关；C、根据磁感线方向的规定分析判断；D、根据安全用电的原则分析判断。

2．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成（）A. 高压输电线B. 坚韧的防弹衣C. 发光二极管D. 保温隔热材料【答案】 D【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意；石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意；C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意；D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意.故答案为：D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.3．关于电流、电压和电阻，下列说法正确的是（）A. 金属导体中的电流方向与自由电子的定向移动方向相同B. 导体中通过的电流越大，它的电阻越小C. 两灯泡比较，亮度大的灯泡通过的电流大D. 导体两端电压越大，通过该导体的电流就越大【答案】 D【解析】【分析】A、正电荷的定向移动方向是电流的方向，电子带负电，电流方向与电子的定向移动方向相反；B、导体电阻由导体材料、长度、横截面积决定，与通过它的电流无关；C、灯泡的亮度由灯泡的实际功率决定，亮度大的灯泡流过的电流不一定大；D、根据公式I=分析答题．【解答】A、电流的方向与正电荷的定向移动方向相同，电子带负电，金属导体中的电流方向与自由电子的定向移动方向相反，故A错误；B、导体电阻由导体材料、长度、横截面积决定，与通过它的电流无关，故B错误；C、两灯比较，实际功率大的灯泡亮度大，由P=UI知，功率大，可能是电流较大，也可能是电压较大，故C错误；D、导体电阻由导体材料、长度、横截面积决定，当导体电阻一定时，由I=知，导体两端的电压越大，通过该导体的电流越大，故D正确；故选D．【点评】本题考查了电流的方向、影响导体电阻大小的因素、影响灯泡亮度的因素、对欧姆定律的理解等问题，是一道基础题．4．在图中所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L 突然变亮，两表示数都变大，则该电路出现的故障可能是（）A. 灯L短路B. 灯L断路C. 电阻R断路D. 电阻R 短路【答案】 D【解析】【解答】先根据灯泡的亮度变化确定短路还是断路，然后根据电表的示数情况来判断电路故障具体位置.电流表示数变大，说明电路一定出现短路现象电阻R短路。

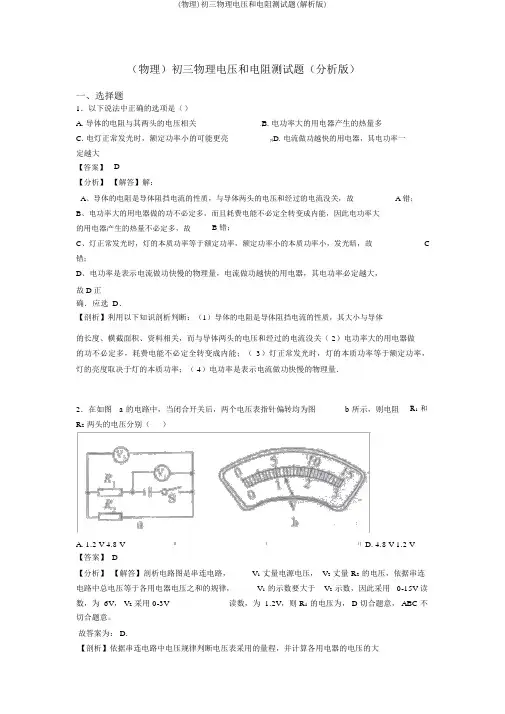

（物理）初三物理电压和电阻测试题（分析版）一、选择题1．以下说法中正确的选项是（）A. 导体的电阻与其两头的电压相关B. 电功率大的用电器产生的热量多C. 电灯正常发光时，额定功率小的可能更亮D. 电流做功越快的用电器，其电功率一定越大【答案】D【分析】【解答】解：A、导体的电阻是导体阻挡电流的性质，与导体两头的电压和经过的电流没关，故 A 错；B、电功率大的用电器做的功不必定多，而且耗费电能不必定全转变成内能，因此电功率大的用电器产生的热量不必定多，故 B 错；C、灯正常发光时，灯的本质功率等于额定功率，额定功率小的本质功率小，发光暗，故C 错；D、电功率是表示电流做功快慢的物理量，电流做功越快的用电器，其电功率必定越大，故 D正确．应选D．【剖析】利用以下知识剖析判断：（1）导体的电阻是导体阻挡电流的性质，其大小与导体的长度、横截面积、资料相关，而与导体两头的电压和经过的电流没关（ 2）电功率大的用电器做的功不必定多，耗费电能不必定全转变成内能；（3）灯正常发光时，灯的本质功率等于额定功率，灯的亮度取决于灯的本质功率；（ 4）电功率是表示电流做功快慢的物理量．2．在如图 a 的电路中，当闭合开关后，两个电压表指针偏转均为图 b 所示，则电阻R1和R2两头的电压分别（）A. 1.2 V 4.8 V D. 4.8 V 1.2 V 【答案】 D【分析】【解答】剖析电路图是串连电路，V1丈量电源电压， V2丈量 R2的电压，依据串连电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，因此采用 0-15V 读数，为 6V， V2采用 0-3V读数，为 1.2V，则 R1的电压为， D 切合题意， ABC 不切合题意。

故答案为： D.【剖析】依据串连电路中电压规律判断电压表采用的量程，并计算各用电器的电压的大小。

3．对于电流、电压和电阻，以下说法正确的选项是（）A.金属导体中的电流方向与自由电子的定向挪动方向同样B.导体中经过的电流越大，它的电阻越小C.两灯泡比较，亮度大的灯泡经过的电流大D.导体两头电压越大，经过该导体的电流就越大【答案】 D【分析】【剖析】 A、正电荷的定向挪动方向是电流的方向，电子带负电，电流方向与电子的定向挪动方向相反；B、导体电阻由导体资料、长度、横截面积决定，与经过它的电流没关；C、灯泡的亮度由灯泡的本质功率决定，亮度大的灯泡流过的电流不必定大；D、依据公式I=剖析答题．【解答】 A、电流的方向与正电荷的定向挪动方向同样，电子带负电，金属导体中的电流方向与自由电子的定向挪动方向相反，故 A 错误；B、导体电阻由导体资料、长度、横截面积决定，与经过它的电流没关，故 B 错误；C、两灯比较，本质功率大的灯泡亮度大，由P=UI 知，功率大，可能是电流较大，也可能是电压较大，故 C 错误；D、导体电阻由导体资料、长度、横截面积决定，当导体电阻一准时，由I=知，导体两头的电压越大，经过该导体的电流越大，故 D 正确；应选D．【评论】此题考察了电流的方向、影响导体电阻大小的要素、影响灯泡亮度的要素、对欧姆定律的理解等问题，是一道基础题．4．以下图的电路，电源电压不变，闭合开关S 后，灯 L 能发光，电流表、电压表均有示数，过了一会儿，灯L 不亮，电流表无示数，电压表有示数，则电路故障可能是（）A.灯 L 断路B.电阻 R 断路C.灯 L 短路D.电阻 R 短路【答案】A【分析】【解答】依据电路图，电阻R 和灯泡串连，电压表丈量灯泡的分压，当灯泡不亮，电压表有示数电流表无示数时，是灯泡断路了， A 切合题意。

（物理）初三物理电压和电阻专项检测试卷（含答案）一、选择题1．关于能源、信息和材料的说法正确的是（）A. 太阳能、风能、天然气是可再生能源B. 光纤通讯是利用光信号传递信息C. 超导体材料可以应用于任何电器并使其效率提高D. 大亚湾核电站利用核聚变释放的能量来发电【答案】B【解析】【解答】解：A、太阳能、风能是可再生能源，天然气是不可再生能源，故A错误；B、光纤通讯主要利用激光信号传递信息，故B正确；C、“超导材料”由于没有电阻，不能用于电能转化为内能的电器，例如电饭锅、电水壶等，故C错误；D、由于裂变是可控的，所以大亚湾核电站利用核裂变释放的能量来发电的，故D错误．故选B．【分析】（1）像水能、风能、太阳能、生物质能等都是能够源源不断的从自然界得到的能源叫可再生能源；像化石能源、核能等短期内不能从自然界得到补充的能源叫不可再生能源；（2）光纤通讯主要利用激光信号传递信息；（3）超导体是零电阻，所有利用电流热效应工作的电器设备都不能用超导材料制作；（4）核裂变和核聚变都能释放能量，但是又有区别，对于核裂变是可控的．2．如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（）A. 灯泡L1亮度不变、L2变亮B. 电流表示数不变，电压表示数变大C. 电流表示数变小，电压表示数不变D. 电流表、电压表示数均不变【答案】 B【解析】【解答】根据电路图判断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大，B符合题意，ACD不符合题意。

故答案为：B.【分析】由于滑动变阻器上连接电压表，移动滑片不影响电路，但改变电压表测量的范围，电压表示数改变。

3．如图所示，开关S闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现U AC=3.0V，U AB=0V，U BC=3.0V．则电路故障可能是（）A. 灯 L 断路B. 开关S 断路C. 滑动变阻器R短路D. 灯L短路或滑动变阻器R 断路【答案】D【解析】【解答】解：串联电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测检测电路故障，断路位置为电源电压，电路完好的示数为零；由题意可知，U AC=3.0V，故A点与电源正极相连、C点与电源负极相连；U AB=0V，如果灯泡短路，则AB两点间电压为零；U BC=3.0V，说明c点与电源负极相连，B点通过灯泡、电阻、开关与电源正极相连，故BC 间发生断路，即变阻器R断路；故电路故障为灯L短路或滑动变阻器R断路．故选D．【分析】在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．4．小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。
