EI-变压器计算步骤

变压器计算方法小型变压器的计算方法变压器的制作涉及到一些计算问题，很多书上虽然有严谨的计算公式，但实际运用时显得比较复杂，不甚方便，本文介绍利用经验公式计算，制作实用变压器举例（下文中的蓝色字体为举例），供大家参考。

一、变压器简易制作涉及以下几个主要基本物理量：1.变压器功率P，单位：瓦（W）；2.铁芯的截面积S，单位：平方厘米（cm2）；3.线圈的每伏圈数N，单位：圈/伏（T/V）；4.使用电流I，单位：安培（A）；5.导线直径d，单位：毫米（mm）。

二、变压器简易的制作方法：以【制作一只“初级电压U1＝220V，次级电压U2＝24V，次级额定输出电流I2＝5A”】来说明计算的方法和步骤。

1.铁芯的选择选择变压器的铁芯，首先要确定变压器的功率，变压器功率与铁心面积关系有经验公式为：（P单位W，S单位cm2）K为经验系数,通常取1.0～1.5，一般地，变压器次级功率P2为0～10W,经验系数K选1.5以下～1.4；P2为10W以上～50W,经验系数K选1.4以下～1.3；P2为50W以上～100W,经验系数K选1.3以下～1.2；P2为100W以上～500W,经验系数K选1.2以下～1.1；P2为500W以上～1000W,经验系数K选1.1以下～1.0，P2为1000W 以上,经验系数K选1.0。

硅钢片质量越好常数越小。

常用经验公式为或P＝0.64S2或。

如果铁芯（硅钢片）选用过大，将导致变压器体积增大，成本升高，但铁芯过小，会增大变压器的损耗，同时带负载能力变差。

为了确定铁芯尺寸，首先要算出变压器次级的实际消耗功率，它等于变压器次级各绕组电压与对应负载电流的乘积之和。

如果是全波整流变压器，应以变压器次级电压的1/2计算。

次级绕组消耗功率加入变压器本身损耗功率，即为变压器初级视在功率。

一般次级绕组功率在0～10W的变压器，其本身损耗可达次级实际消耗功率的30～40%，10W以上～30W损耗约20～30%，30W以上～50W损耗约15～20%，50W以上～100W损耗约10～15%，100W以上损耗约10%以下，上述损耗参数是关于普通插片式变压器的。

变压器基本关系式及计算变压器是将交流电能从一电压级别传输到另一电压级别的装置。

它通过电磁感应原理工作，利用电流在绕组中产生的磁场导致另一绕组中的电流变化。

变压器的基本关系式是基于电压和电流之间的比例关系，包括：1.基本比例关系变压器的基本比例关系由下面的方程式给出：V1/N1=V2/N2=I1/I2其中，V1和V2分别是一次绕组和二次绕组的电压，N1和N2分别是一次绕组和二次绕组的匝数，I1和I2分别是一次绕组和二次绕组的电流。

这个关系式可以表示为一次绕组的电流和电压比等于二次绕组的电流和电压比。

2.功率关系变压器的输入功率和输出功率之间有一个基本关系：P1=P2其中，P1是一次绕组的输入功率，P2是二次绕组的输出功率。

由于能量是守恒的，所以功率输入等于功率输出。

3.变压器效率变压器的效率可以通过下面的公式计算：Efficiency = (P2 / P1) × 100%其中，Efficiency是变压器的效率，P1是一次绕组的输入功率，P2是二次绕组的输出功率。

效率越高，变压器的能量损耗越少。

4.变比关系变压器的变比关系由下面的公式给出：k=V1/V2=N1/N2=I2/I1其中，k是变比，V1和V2是一次绕组和二次绕组的电压，N1和N2是一次绕组和二次绕组的匝数，I1和I2是一次绕组和二次绕组的电流。

变比表示了一次绕组和二次绕组之间的电压和电流比。

5.偏差关系实际上，变压器的变比并不是绝对精确的，存在一定的偏差。

这个偏差可以通过下面的公式计算：δ=(V1/V2-N1/N2)/(V1/V2)×100%其中，δ是变压器的偏差，V1和V2是一次绕组和二次绕组的电压，N1和N2是一次绕组和二次绕组的匝数。

以上是变压器的基本关系式及计算方法。

这些关系式可以帮助我们理解变压器的工作原理和性能。

变压器设计计算公式1.整流变压器的设计计算公式：-一次侧绕组电流(I1)=输出电流(I2)×变比(N2/N1)- 一次侧绕组电压 (V1) = 输出电压峰值(V2_peak) × 变比(N2/N1)-二次侧绕组电流(I2)=二次负载功率(P2)/二次电压(V2)- 二次侧绕组电压 (V2) = 输出电压峰值(V2_peak) / √2-变比(N2/N1)=输出电压(V2)/输入电压(V1)-一次绕组线圈数(N1)=输入电压(V1)×变比(N2/N1)/输入电流(I1) - 二次绕组线圈数 (N2) = 输出电压峰值(V2_peak) × 变比(N2/N1) / 二次电压 (V2)2.隔离变压器的设计计算公式：-一次侧绕组电流(I1)=输出电流(I2)×变比(N2/N1)-一次侧绕组电压(V1)=输出电压(V2)×变比(N2/N1)-二次侧绕组电流(I2)=输出电流(I2)-二次侧绕组电压(V2)=输出电压(V2)-变比(N2/N1)=输出电压(V2)/输入电压(V1)-一次绕组线圈数(N1)=输入电压(V1)×变比(N2/N1)/输入电流(I1) -二次绕组线圈数(N2)=输出电压(V2)×变比(N2/N1)/输出电流(I2)3.功率变压器的设计计算公式：-铁芯截面积(A)=额定功率(P)/(变压器磁密(B)×变压器有效磁路长度(l))-铁芯有效磁路长度(l)=铁芯总长度(L)-窗口长度(Lw)-铁芯总长度(L)=两个E型铁片数量(n)×一个E型铁片长度(L1)+两个I型铁片数量(n)×一个I型铁片长度(L2)-窗口高度(Hw)=二次绕组高度(H2)-绝缘层厚度(h)-窗口宽度(Ww)=二次绕组宽度(W2)-绝缘层厚度(h)-铁芯窗口面积(Aw)=窗口高度(Hw)×窗口宽度(Ww)-铁芯有效磁路长度(l)=铁心总长度(L)-窗口总长度(Lw)需要注意的是，这些计算公式只是基础的设计公式，实际工程中还需要考虑到各种损耗和效率、绝缘、散热等因素的影响，以得到准确的变压器设计结果。

小型电源变压器的计算一．变压器额定功率的计算：1．计算变压器的额定功率输入功率：P1=I1U1(伏安)；输入功率：P2=I2U2+I3U3+………I n U n(伏安)；式中I1—-初级线圈电流(安)；I2、I3、I n—-各次级线圈电流(安)；U1—-初级线圈电压(伏)；U2、U3、U n—-各次级线圈电压(伏)；P1=P2/η；η—变压器的效率；此例η取值0.95变压器的额定功率为P=P1+P2/2（伏安）2.计算初级电流I1=KP1/U1（安）式中K—由变压器空载电流大小决定的经验系数。

此例取值1.13.计算变压器铁芯净截面积S C及实际面积S C’S C=K O√P¯；（厘米2）S C’=S C/K C（厘米2）K O—-硅钢片质量系数，此例取1.3K C—-硅钢片叠片系数。

此例取0.92根据S C’计算结果，通过硅钢片规格表查出铁芯截面的铁芯叠厚与舌宽之比，要求在1~2之间。

否则重新选择铁芯截面规格。

b=S C’*100/a单位均为毫米式中b—--铁芯叠厚a---铁芯舌宽4．计算各线圈的匝数N O=108/4.44fB m S C(匝/伏)；式中f---电源频率；单位为赫芝Bm---铁芯磁通密度，单位：高斯；此例取值1.1*104 初级线圈匝数N1=U1N O次级线圈匝数N2=（1.05~1.10）U2N ON3=（1.05~1.10）U2N O............................5.计算各线圈导线直径I=3.1415926d2j/4=Sj(安)；式中S---导线截面积（毫米2）d---导线直径（毫米）j---电流密度（安/毫米2）此例取2.75（安/毫米2）公式变形、化简得初级导线直径d1=1.13√I1/j¯；各次级导线直径d2=1.13√I2/j¯；d3=1.13√I3/j¯；…………………….6.校核铁芯窗口面积（略）。

变压器最简单的计算方法变压器是工业电气的重要组成部分，它是将交流电力从一个级到另一个级的重要设备。

变压器最简单计算方法是基于极限理论的变压器，它包括变压器电源和负载，通过计算来保证变压器的最佳性能。

变压器最简单的计算方法还可以帮助提高变压器的效率。

变压器最简单计算方法是基于极限理论来计算变压器参数，它主要有三个基本参数：额定容量、额定电压和额定频率。

其中容量是变压器的工作能力，有几千瓦的额定容量，变压器的最大负载能力也就越大；而额定电压和频率是变压器的工作标准，要根据不同的国家和环境的要求，对变压器的额定电压和频率有不同的规定。

变压器的计算方法也应该以额定电压和频率为基础来计算变压器的参数。

在变压器最简单计算方法中，还需要考虑变压器的额定噪声、电磁干扰、散热性能、绝缘损耗和变压器饱和特性等关键性能参数，这些参数它们影响变压器的性能，和变压器的额定容量、额定电压和频率是不同的，因此应该单独进行计算来保证变压器的最佳性。

另外，变压器的计算方法还应考虑变压器的温升，变压器的最大温度应低于变压器额定值，因此变压器的温升计算应考虑变压器的使用环境、负载角度、冷却方式等因素影响。

变压器温升一旦达到额定值，将导致变压器早期失效，所以在变压器最简单计算方法中，还需要考虑变压器的温升性能，以便获得最佳的变压器性能。

在进行变压器最简单计算方法之前，应先了解变压器的负载特性，如果变压器的负载不正常，有可能导致变压器的损坏，因此在根据变压器最简单计算方法时，应了解变压器的负载特性，以确保变压器正常工作。

有了上述基本参数，便可以根据变压器最简单计算方法开始计算变压器的参数，首先确定变压器的容量，根据变压器的使用环境、负载角度和冷却方式等因素，来确定变压器的容量；其次，确定变压器的额定电压和频率，根据不同的国家要求，确定变压器额定电压和频率；最后，确定变压器的温升，考虑变压器的使用环境、负载角度等因素，以确定变压器的温升范围及变压器的最大温度等参数。

变压器计算公式已知变压器容量，求其各电压等级侧额定电流口诀a ：容量除以电压值，其商乘六除以十。

说明：适用于任何电压等级。

在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。

将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。

已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。

口诀b ：配变高压熔断体，容量电压相比求。

配变低压熔断体，容量乘9除以5。

说明：正确选用熔断体对变压器的安全运行关系极大。

当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。

这是电工经常碰到和要解决的问题。

已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。

说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。

由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。

若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。

三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。

（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。

功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。

这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

EI铁心小型电源变压器设计本文介绍一种1KVA以下小型电源变压器简易设计方法，设计计算步骤如下:1.变压器功率的计算首先求出次级总功率P2:p2=VⅡ.IⅡ+VⅢ.IⅢ+...Vл.Iл式中:VⅡ，VⅢ，...+，Vл——分别为各次级绕组电压值;IⅡ，IⅢ，...，Iл——分别为各次级绕组电流值。

对于整流变压器，则应将直流参数换算成交流参数，它们的换算关系见表。

整流变压器直流参数与交流参数换算表计算出P2后便可计算变压器初级总功率P1，即P1=P2/η式中:η——变压器效率，一般可取90%，也可以根据变压器功率从表中查取。

2.计算铁心截面积铁心截面积Sc的计算式为式中:K—与硅钢片质量有关的系数，一般热轧硅钢片的K值为1.12，冷轧硅钢片的K值为1。

3.确定变压器铁心结构尺寸由铁心截面积确定变压器硅钢片的舌宽a及叠厚b，一般取b=1.5α。

则Sc=1.5α2根据计算结果从E型变压器绕制参数表中查找接近α的标准舌宽值和标准叠厚值。

E型变压器绕制参数表4.计算每伏的匝数要计算变压器初、次级绕组的匝数，应首先求出每伏匝数的数值。

对于50Hz的电源变压器来说，其计算式如下:No=450000÷（B×Sc）式中:No—每伏匝数；B—硅钢片的磁感应强度，一般取1000No也可以从表中查出。

5.确定各绕组匝数初级绕组:N1=No×V1次级绕组:N2=(1.05~1.1)×No×V2N3=(1.05~1.1)×No×V3……式中，1.05~1.1的系数是考虑次级绕组受绕组负载压降和变压器损耗而加入的，它可以使次级绕组得到补偿。

6.绕组导线直径的计算计算公式为式中:d—绕组导线直径(mm);I—绕组电流(A);j—电流密度，单位为A/mm2。

一般100VA以下功率连续工作的变压器取2.5，100VA以上功率的变压器可取为2，一般取2~3。

由计算结果查常用漆包圆铜线的规格及性能参数，得出漆包圆铜线标称直径及漆包线最大直径。

来源：大比特电子网时间：2009-04-10 阅读： 245次标签：变压器设计电流如何间隙扼流圈变压器是一种特殊类型变压器，其通常作用是通直流、阻交流电感线圈，再加上铁心组成一个滤波性变压器，它能降低峰值电压，而且降低无效功率，提高有效功率的滤波电气部件。

在电子电路中应用相当广泛。

在日异更新的电器产品中，要求其电气特性更加严格。

如何使品质更加优良，其中追加扼流圈变压器是非常必要的。

因此如何更好设计出一款性能好的产品，对设计者提出了更高的要求，本文提供的设计方法是如何设计出性价比好的扼流圈变压器,如何合理地选择估算输出功率、骨架型号、线径大小、温升等等。

大家都知道，电感计算方法很多，通用计算式如下：L=电感值(H亨利) 信息来源:N=线圈的圈数μ=磁导率Ae=铁心的截面积(cm2)Lc=磁路长(cm)I=电流(A)所以影响电感值的因素很多，与磁导率、圈数的平方、铁心的截面积成正比，与平均磁路长成反比。

如果要确定扼流圈变压器的大小，需根据以下计算式进行计算：计算扼流圈变压器的容量VA=LI2如果是无间隙铁心情况下:LI2=3.35Ae2×10-3 (经验公式)如果在EI型铁心情况下，此公式可变换成：其中：L=电感值(H亨利)， I=电流值(A); Ae=铁心截面积(cm2)Ae=A×B×0.9 (cm2) (A=中间铁心的长度cm，B=铁心的厚度cm) 如图1所示。

为了更详细说明以上问题，现举例EI型扼流圈变压器的设计方法。

此变压器的规格条件如下：① 电感L=0.5H② 使用频率数F=50Hz③ 电流A=70mA(直流)④ 直流电阻=35Ω±10%1、首先由容量来确定铁心的尺寸：容量：LI2= 0.5×0.072=2.45mH=3.35Ae2×10-3 =3.35×0.82×10-3 =2.15mH根据上述公式：由铁心资料可选取EI-28-A0 (厚度为11mm) S=1.1×0.8×0.9=0.8 cm22、铁心容积为V=(2.5×2.8-2×(0.6×1.7))×1.1×0.9=4.91(cm3)3、磁路长Lc=6.2cm详细EI28铁心尺寸见如图2所示。

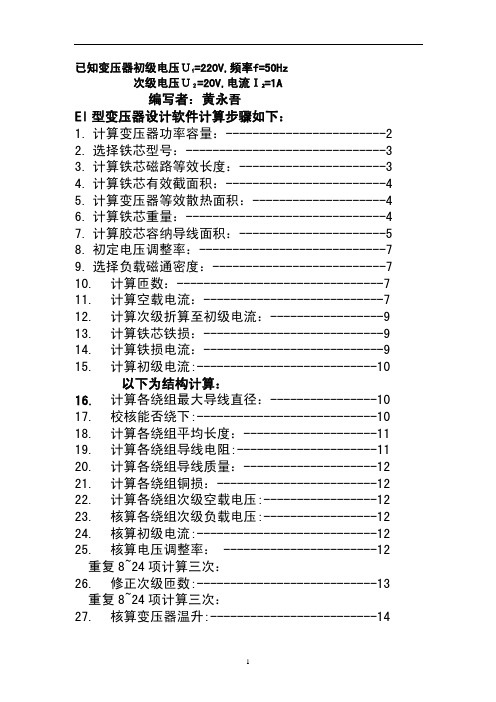

EI铁芯电源变压器计算步骤已知变压器有以下主要参数：初级电压Ｕ1=220V, 频率 f=50Hz次级电压Ｕ2=20V, 电流Ｉ2=1A其他一些要求如安规、温升、电压调整率、环境、（防潮、防震、防灰尘等）、工作状态、寿命等。

EI型变压器设计软件计算步骤如下：1.计算变压器功率容量：2.选择铁芯型号：3.计算铁芯磁路等效长度：4.计算铁芯有效截面积：5.计算变压器等效散热面积：6.计算铁芯重量：7.计算胶芯容纳导线面积:8.初定电压调整率：9.选择负载磁通密度:10.计算匝数：11.计算空载电流:12.计算次级折算至初级电流：13.计算铁芯铁损：14.计算铁损电流：15.计算初级电流:以下为结构计算：16.计算各绕组最大导线直径：17.校核能否绕下:18.计算各绕组平均长度：19.计算各绕组导线电阻:20.计算各绕组导线质量：21.计算各绕组铜损：22.计算各绕组次级空载电压:23.核算各绕组次级负载电压:24.核算初级电流:25.核算电压调整率：重复8~25项计算三次：26.修正次级匝数:重复8~25项计算三次：27核算变压器温升:EI型变压器设计软件计算步骤如下：1. 计算变压器功率容量：以下为结构计算：2. 选择铁芯型号： 16.计算各绕组最大导线直径:3. 计算铁芯磁路等效长度： 17.校核能否绕下:4. 计算铁芯有效截面积： 18.计算各绕组平均长度：5. 计算变压器等效散热面积： 19.计算各绕组导线电阻:6. 计算铁芯重量: 20.计算各绕组导线质量:7. 计算胶芯容纳导线面积： 21.计算各绕组铜损:8. 初定电压调整率： 22.计算各绕组次级空载电压:9. 选择负载磁通密度: 23.核算各绕组次级负载电压:10.计算匝数： 24.核算初级电流:11.计算空载电流: 25.核算电压调整率：12.计算次级折算至初级电流：重复8~24项计算三次：13.计算铁芯铁损： 26.修正次级匝数:14.计算铁损电流：重复8~24项计算三次：15.计算初级电流: 27.核算变压器温升:1．计算变压器功率容量 纯电阻性负载绕组伏安值：VA纯阻=ΣU i I i半波整流绕组伏安值：VA半波=Σ1/2U j I j+U j√I2j- I2=全波整流绕组伏安值：VA全波=Σ1.71U k I k桥式整流绕组伏安值VA桥式=ΣU m I m倍压整流绕组伏安值：VA倍压=ΣU d I d变压器功率容量计算：VA换算= VA纯阻+VA半波+VA全波+VA桥式+VA倍压2.选择铁芯型号： 铁芯型号 a C L h HEI-28 8 6 28 17 25EI-35 9.6 7.7 35 19.5 29.5EI-41 13 8 41 21 33EI-48 16 8 48 24 40EI-54 18 9 54 27 45EI-57 19 9.5 57 28.5 47.5EI-60 20 10 60 30 50EI-66 22 11 66 33 55EI-76 .2 25.4 12.7 76.2 38.1 63.5EI-85.8 28.6 14.3 85.8 42.9 71.5EI-96 32 16 96 48 80EI-105 35 17.5 105 52.5 87.5EI-114 38 19 114 57 95EI-133.2 44.4 22.2 133.2 66.6 111当EI-48以上时：L≥48 C=0.5a h=1.5a H=2.5a L=3aLHahc3．计算铁芯磁路等效长度l fe： EI-48以上（含EI-48） l fe=2h+2c+0.5πa=（4+0.5π）a=5.57a （cm）例：EI-57 l fe=5.57a=5.57×19=10.58 cmEI-48以下：l fe=2h+((a/(L-a-2c))((2c+π(0.25a+(L-a-2c) /4))) （cm）e=0.5(L-a-2c)例：EI-35：l fe=2×1.95+((0.96/(3.5-0.96-2×0.77))(2×0.77)+ π( 0.25 ×0.96+ 3.5-0.96-2×0.77)/4))=((3.9+(0.96/1((1.54)+ π(0.24+0.25)) =3.9+0.96(1.54+1.539)=6.86 （cm）铁芯磁路平均长度lfe（cm）型号EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60L fe 5.86 6.86 8.15 8.91 10.03 10.58 11.14型号EI-66 EI-76 EI-86 EI-96 EI-105 EI-114 EI-133L fe 12.25 14.15 15.93 17.82 19.49 21.17 24.734．．计算铁芯有效截面积A fe：A fe=a×B11×K fe （cm2）K fe —铁心片占空系数. a---铁芯舌宽（cm）B11—铁芯叠厚（cm）例：铁芯EI 57×25 0.5mm 铁芯片A fe =a×B11×K fe =1.9×2.5×0.96=4.56 （cm2）铁芯片厚度0.35mm0.5m m占空系数0.950.965．计算变压器等效散热面积F： 铁芯散热面积F fe= 0.01( 2B11(H+L) +2(H×L-(a+2ch))cm2线圈散热面积F CU=0.02 ((a+πc)h+2ca+2πc2) cm2式中：B11—铁芯叠厚（mm）例：EI-57×25 铁芯铁芯散热面积F fe= 0.01( 2B11(H+L) +2(H×L-(a+2ch)) cm2=0.01(2×25(47.5+57)+2(57×47.5-(19+2×9.5×28.5)=84.74 cm2线圈散热面积F CU=0.02((a+πc)h+2ca+πc2) cm2=0.02×((19+π×9.5)×28.5+2×19×9.5+π×9.5×9.5))=40.73 cm26.计算铁芯质量： 铁芯质量G fe= K fe×V fe×Υ=0.001 K fe×(H×L-2×c×h)×B11 ×Υ gΥ---铁芯材料密度 g/cm3EI-48以上：铁芯体积：V fe=0.001×6×a2×B11 cm3铁芯质量G fe= 0.001×K fe×V fe×Υ=0.001× K fe×6×a2×B11×Υ g例：牌号 H50 - 0.5mm EI-57×25 铁芯铁芯体积V fe=0.001(HL-2ch) B11=0.001(57×47.5-2×9.5×28.5) ×25=54.15 cm3铁芯质量G fe= K fe×V fe×Υ=0.96×54.15×7.85=408g或铁芯质量G fe=0.001×0.96×6×192×25×7.85=408g7.计算胶芯容纳导线面积Aw：A W=C×D (mm2)型号EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60C 5.97.47.7910.21111.7D 4.1 5.5 5.8 5.8 6.2 6.9 7.3AW24.1940.744.6651.363.2475.985.41型号EI-66 EI-76 EI-86 EI-96 EI-105 EI-114 EI-133 C1315.417.520D8.38.911.312.45A W108137198249抽屉式胶芯:单位：mm（两空间相同）型号 EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60C 8.2 8.8 10 11.2 12.5 12.7 D6.2 6.3 6.3 6.27.458.36AW 51.25 55.44 63 68.2 93.1 106型号 EI-66 EI-76 EI-86 EI-96 EI-105 EI-114 EI-133C 14.5 16.6 18.8 22 25.2D 9.35 10.5 12 13.8 15.2AW 136 174 226 305 383（两空间不同）型号 EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60C1 6.5 7.5 8.5 9.2 11.2 11.8 12.4C2 7.5 8.8 9.5 11 12 13.3 13.5D 4.1 5.5 5.8 5.8 6.2 6.9 7.3AW1 29.6 45 52.7 59.8 69.44 93.22 101AW2 34.1 52.8 58.9 71.5 74.4 105.1 110型号 EI-66 EI-76 EI-86 EI-96 EI-105 EI-114 EI-133C1 13.4 14.9C2 15.4 17.5D 9.3 10.5AW1 125 156AW2 143 185型号 EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60C 14.9 17.4 19 21.6 23.5 25.6 27D 4.6 6.3 6.25 6.5 6.2 7.85 8.35AW 68.54 92.61 119 140 146 201 225 型号 EI-66 EI-76.2 EI-85.8 EI-96 EI-105 EI-114 EI-133.2C 30 34.6 40 45 49 52.8D 9.15 10.7 12 12.5 15.6 15.9AW 275 370 480 563 762 8408.初定电压调整率△U%：电压调整率△U%在10%-30%之间，可初定为15%，通过计算后修正。

EI铁心电源变压器典型计算一、变压器参数的计算1.变比计算变压器的变比由变压器的输入输出电压确定。

根据变比公式：变比=输入电压/输出电压可以确定变压器的变比。

2.铁芯截面积的估算根据设计要求和规范，确定铁芯的截面积。

在设计中，有两种常见的方法：a.根据负载电流估算截面积：铁芯的截面积可通过输入和输出电流之间的关系估算。

具体计算公式为：截面积=输入电流/(ΦB*N*K)其中，ΦB表示铁芯磁通密度，N表示匝数，K表示系数。

b.根据铁芯材料特性估算截面积：根据变压器设计要求，选择合适的铁芯材料，根据该材料的特性曲线确定截面积。

3.匝数计算匝数的计算与变比和铁芯截面积有关，可以根据公式：N=(输入匝数*输入电压)/(输出匝数*输出电压)来确定。

二、损耗和效率的计算1.铜损耗的计算铜损耗是指变压器中由铜线电阻导致的能量损耗，其计算公式为：铜损耗=I^2*R其中，I表示铜线上的电流，R表示铜线的电阻。

2.铁损耗的计算铁损耗是指铁芯在磁通变化过程中产生的能量损耗，包括有励磁损耗和涡流损耗。

具体计算方法较为复杂，通常可以通过实验获得。

3.总损耗和效率的计算总损耗=铜损耗+铁损耗效率=输出功率/(输出功率+总损耗)三、选型和设计的考虑1.输入和输出功率的确定根据用户需求和设计要求，确定变压器的输入和输出功率。

通常，输入功率为输出功率的1.1到1.3倍，以保证变压器的工作稳定和寿命。

2.材料和规格的选择根据设计要求和成本考虑，选择合适的铜线和铁芯材料，确定其规格和尺寸。

3.散热和绝缘的考虑由于变压器在工作过程中会产生一定的热量，因此需要考虑散热问题。

同时，为了保证安全和可靠性，需要进行绝缘设计，以避免电击和漏电等问题。

4.可靠性和寿命的估算通过对材料的选择和设计的合理性评估，可以估算变压器的可靠性和寿命。

同时，还需要进行温升试验和负载试验等实验验证，以确保设计的合理性。

以上是关于EI铁心电源变压器典型计算的介绍，通过这些计算方法和考虑因素，可以有效地设计和选择合适的变压器，以满足不同的电力需求和应用场景。

变压器计算公式已知变压器容量，求其各电压等级侧额定电流口诀a ：容量除以电压值，其商乘六除以十。

说明：适用于任何电压等级。

在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。

将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。

已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。

口诀b ：配变高压熔断体，容量电压相比求。

配变低压熔断体，容量乘9除以5。

说明：正确选用熔断体对变压器的安全运行关系极大。

当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。

这是电工经常碰到和要解决的问题。

已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。

说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。

由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。

若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。

三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。

（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。

功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。

这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

变压器的主要计算公式变压器是电能的转换装置，主要用于将电压从一种程度转变为另一种程度，同时保持电力的功率和能量不变。

在设计和计算变压器时，需要考虑转换的电压比、功率损耗、效率等因素。

以下是变压器的主要计算公式：1.变比：变压器的变比是指输入侧电压和输出侧电压之间的比率。

变压器的变比可以表示为：N=V2/V1=I1/I2其中，N为变比，V1和V2分别为输入和输出的电压；I1和I2分别为输入和输出的电流。

2.功率：变压器的功率可以表示为：P=VI=V1I1=V2I2其中，P为功率，V和I分别为电压和电流。

3.反应电压：变压器的反应电压是指变压器的自感电流所产生的电磁感应电压。

反应电压可以表示为：Er=4.44fN1Φm其中，Er是反应电压，f是变压器的工作频率，N1是一次侧匝数，Φm是磁链最大值。

4.感应电动势：变压器的感应电动势是指由于变压器的自感电流变化而产生的电动势。

感应电动势可以表示为：E1=4.44fN1Φm其中，E1是感应电动势。

5.电流密度：变压器的电流密度是指变压器导线的电流通过的单位横截面积内的电流值。

电流密度可以表示为：J=I/A其中，J是电流密度，I是电流，A是横截面积。

6.电感：变压器的电感是指在变压器中由于变压器的绕组所产生的电感。

电感可以表示为：L=N^2/R其中，L是电感，N是匝数，R是绕组的电阻。

7.电压降：变压器的电压降是指变压器中从输入端到输出端的电压损失量。

电压降可以表示为：Vp=V1-V2其中，Vp是电压降，V1和V2分别为输入和输出的电压。

8.转换效率：变压器的转换效率是指变压器将输入电能转换为输出电能的比率。

转换效率可以表示为：η=(P2/P1)×100%其中，η是转换效率，P1是输入功率，P2是输出功率。

变压器计算公式变压器是一种有功能的机械，它可以将电能从一个电路传送到另一个电路，而不改变电压大小。

电能变压器以其能够有效地传输电流而变得越来越重要。

因此，了解变压器计算公式对使用变压器有重要意义。

1.变压器的有效输入功率：变压器有效输入功率可以通过下面的公式进行计算：有效输入功率（P）=输入电压（Vin）x输入电流（Iin）2.变压器的有效输出功率：变压器的有效输出功率可以通过下面的公式计算：有效输出功率（P）=输出电压（Vout）x输出电流（Iout）3.变压器的转换率：变压器的转换率可以通过下面的公式计算：转换率（K）=输出电压（Vout）/输入电压（Vin）4.变压器的总有效表示系数：变压器的总有效表示系数可以通过下面的公式计算：总有效表示系数（η）=有效输出功率（P）/有效输入功率（P）变压器计算公式的作用在于可以有效分析变压器的能力，以便在工程应用中确定变压器的规格，可以有效节省成本，提高工作效率，保证变压器的安全性和可靠性。

首先，在使用变压器之前，必须确定适用的低压和中压的电压大小，以及变压器的可能有效功率和转换率。

通常，低压电压一般控制在500V以下，中压电压一般控制在220V－10KV之间。

一般情况下，可以按照100多倍或者300多倍进行转换。

其次，要确定变压器的有效输入功率和输出功率，需要按照以上公式计算，以便确定变压器的容量，也就是变压器的有效负载容量。

最后，要确定变压器的总有效表示系数，需要按照以上公式计算出变压器的效率，也就是变压器有效输入功率与有效输出功率的比率。

总有效表示系数越大，意味着变压器的效率越高。

变压器是电力传动系统中非常重要的设备，了解变压器计算公式有助于正确使用变压器，而正确使用变压器则关系到变压器的安全性和可靠性。

因此，掌握变压器计算公式的重要性不言而喻。

变压器容量计算公式变压器的容量计算公式是由变压器的输入电流和输出电流、输入电压和输出电压以及变压器的效率来决定的。

变压器容量计算的公式如下：容量（kVA）=输入电流（A）×输入电压（V）/1000变压器的容量通常以kVA（千伏安）表示。

输入电流和输入电压是指变压器的输入端的电流和电压，也叫做高压侧。

输出电流和输出电压是指变压器的输出端的电流和电压，也叫做低压侧。

变压器的效率是指变压器输出功率与输入功率之间的比值。

变压器的容量计算公式可以分为两种情况：单相变压器和三相变压器。

一、单相变压器容量计算公式：对于单相变压器，容量的计算公式如下：容量（kVA）=输入电流（A）×输入电压（V）/1000对于单相变压器来说，输入电流和输出电流是相等的，输入电压和输出电压可以是不相等的。

二、三相变压器容量计算公式：对于三相变压器，容量的计算公式稍微复杂一些。

容量（kVA）=√3×输入电流（A）×输入电压（V）/1000对于三相变压器来说，输入电流和输出电流需要乘以√3（即1.73）来考虑三相电流的相位差。

而输入电压和输出电压的计算与单相变压器相同。

除了容量的计算公式，还需要考虑变压器的效率。

变压器的效率是指变压器输出功率与输入功率之间的比值。

变压器的效率一般在90%以上，可以根据具体的变压器型号和技术参数来确定。

总结：变压器容量计算公式是根据变压器的输入电流和输入电压、输出电流和输出电压以及变压器的效率来确定的。

对于单相变压器，容量计算公式为容量（kVA）=输入电流（A）×输入电压（V）/1000；对于三相变压器，容量计算公式为容量（kVA）=√3×输入电流（A）×输入电压（V）/1000。

此外，还要考虑变压器的效率。
