民用建筑施工图常见问题(二)

民用建筑部分“滨水、丘陵、山地场地设计中总图规划方案和施工图实例及常见问题分析”一、山地总图场地设计的方法与实践1.场地设计谁在做？2.场地设计的基本条件3.场地设计的控制要点4.场地设计的内容二、场地设计的案例分析1.怎么分析滨水、丘陵、山地地形, 做总图规划方案设计（多高层及别墅区）2.怎样审查滨水、丘陵、山地总图方案设计3.怎么做山地民用建筑的场地总图施工图4.怎样去审查山地民用建筑的总图场地设计三、国内外建筑与场地的设计图选四、场地设计练习题一、场地设计的方法与实践场地设计谁在做？民用总图（场地）设计: 总图工程师, 规划师, 景观规划师和建筑师都可以做, 也都在做。

但目前这些项目的主要设计者为建筑师在做。

谁做最合适, 这要因人而异, 因地而异。

城市规划师：因为只做城市规划的宏观调控, 如今很多规划设计师没有施工图的设计功底, 在做城市规划设计时脱离实际比较空洞, 特别是在修建性详细规划中城市道路竖向规划设计就难以实现, 在工程具体实施中常常会对那些不接合实际的规划设计进行调整和修改, 如在城市道路规划设计中道路的控制坡度规范上为8%, 没有工程实践经验的规划设计师在两个交叉口距离小于300米时的坡度设计为8%就会出大问题, 两个交叉口处的人行斑马线内道路坡度山地不宜大于5%, （平原不宜大于3%）距离各为75米, 剩下那段路的坡度就在11%或13%这样的城市道路坡度就得从新调整。

但道路是网状设计, 动一点就会牵涉整体道路竖向规划修改调整；建筑设计师: 做城市规划不全面不系统, 做建筑单体方案及施工图设计细腻, 但做建筑总平面布置缺少整体考虑, 综合协调性较差；景观规划师: 强调场地的景观园林美感和场地自然协调美观, 但因现阶段景观规划专业在工程建设后期才进入设计, 景观规划滞后而导致它的很多概念和设计手法均受工程前期方案和中期建筑设计及场地施工的影响, 不能够系统地表现出来。

总图规划师: 因为有场地施工图设计功底, 又有工程宏观调控实践经验, 工程整体协调性好, 宏观、微观设计均到位, 善于运用系统思维方法和整体概念来分析和处理工程设计过程中的问题。

属重大变更的勘察设计文件应由建设单位向原审查机构重新报审，并提供下列资料： 1、建设单位要求修改勘察设计文件的报告； 2、规划部门批准的建筑总平面图和其他有关批准文件； 3、勘察设计单位书面说明（内容包含：修改的依据、各专业修改的主要内容、部位和图号等）； 4、由设计单位出具的修改完成的施工图设计文件（包括设计变更单）； 5、修改图的目录； 6、审查机构认为需要的其它资料。 因某专业重大变更，使其他专业修改的，设计单位应同时修改到位，建设单位应一并报审。
《建设工程勘察设计资质管理规定》 （建设部令第160号） 第三条 从事建设工程勘察、工程设计活动的企业，应当取得建设工程勘察、工程设计资质证书后，方可在资质许可的范围内从事建设工程勘察、工程设计活动。 第六条 工程设计资质分为工程设计综合资质、工程设计行业资质、工程设计专业资质和工程设计专项资质。 工程设计综合资质只设甲级；工程设计行业资质、工程设计专业资质、工程设计专项资质设甲级、乙级。 根据工程性质和技术特点，个别行业、专业、专项资质可以设丙级，建筑工程专业资质可以设丁级。 取得工程设计综合资质的企业，可以承接各行业、各等级的建设工程设计业务；取得工程设计行业资质的企业，可以承接相应行业相应等级的工程设计业务及本行业范围内同级别的相应专业、专项（设计施工一体化资质除外）工程设计业务；取得工程设计专业资质的企业，可以承接本专业相应等级的专业工程设计业务及同级别的相应专项工程设计业务（设计施工一体化资质除外）；取得工程设计专项资质的企业，可以承接本专项相应等级的专项工程设计业务。
勘察设计企业和注册执业人员以及相关人员是 按规定在施工图上加盖相应的图章和签字；
其他法律、法规、规章规定必须审查的内容。
《福建省房屋建筑和市政基础设施工程施工图 设计文件审查管理实施细则》 （闽建设[2004]51号） 第十三条 审查机构应当对施工图审查下列内容： （一）是否符合工程建设强制性标准； （二）地基基础和主体结构的安全性； （三）勘察设计单位是否越级或超范围承接业务； （四）勘察设计企业和注册执业人员以及相关人员是否 按规定在施工图上加盖相应的图章和签字； （五）其他法律、法规、规章规定必须审查的内容。

2010年12月浅谈民用建筑施工图设计中的常见问题(建筑专业)143浅谈民用建筑施工图设计中的常见问题(建筑专业)程昱(江西省华杰建筑设计有限公司)摘要：本文对民用建筑施工图设计(建筑专业)中常犯的～些错误及常见的一些问题进行分析，提出合理的建议，旨在帮助设计人员提高施工图设计水平和改善图纸质量。

关键词：施工图设计常见问题合理建议1引言近年来，我国的经济建设处于一个高速发展的阶段，全国各地每年都有大量的新建建筑拔地而起，尤其是民用建筑占了很大一部分比例，作为一名建筑设计师，笔者深深地感受到了建筑设计工作的艰辛和压力，责任的重大不仅牵系到一个设计院的发展或是一个开发商的利益，更重要的是建筑物展现了一个城市或者国家的面貌和形象，以及关系到老百姓切身的民生问题，因此，建筑规划和设计成为了城市发展和建设的关键，而一个成熟的建筑规划设计又必须通过最后的施工图设计反映到图纸中去并得以实施，这就使得建筑施工图设计必须有较高的水平，要能准确的体现方案设计的初衷，要能精确的表达施工图纸的内容，还要能正确的指导施工单位的建设。

笔者在多年的民用建筑施工图设计及校审工作中，发现图纸中常犯的一些错误及常见的一些问题，想借此文提出并和读者共同探讨，希望能对建筑施工图设计人员尤其是参加工作不久的年轻设计师提供一定的参考和帮助。

2建筑施工图设计中常犯的一些错误及常见的一些问题2．1总平面施工图建筑物的总体规划，道路和景观的设计在方案规划和初步设计阶段就已经考虑得比较周全，因此，在这些方面，施工图设计只需要进一步的深化图纸，设计师们通常不会犯什么错误，值得注意的是消防车道的设计以及消防扑救等高场地的设置往往是大家出现问题的地方。

《高层民用建筑设计防火规范》G B50045—95 (2005年版)(以下称《高规》)中明确规定：高层建筑的周围，应设环形消防车道。

当设环形车道有困难时，可沿高层建筑的两个长边设置消防车道；很多设计师尚能正确把握消防车道的设计，但是却经常忽视消防登高场地的设计，或者设计不正确，最常见的就是登高场地的大小、位置不准确甚至错误，或者该场地的设置并不是有利于消防扑救的。

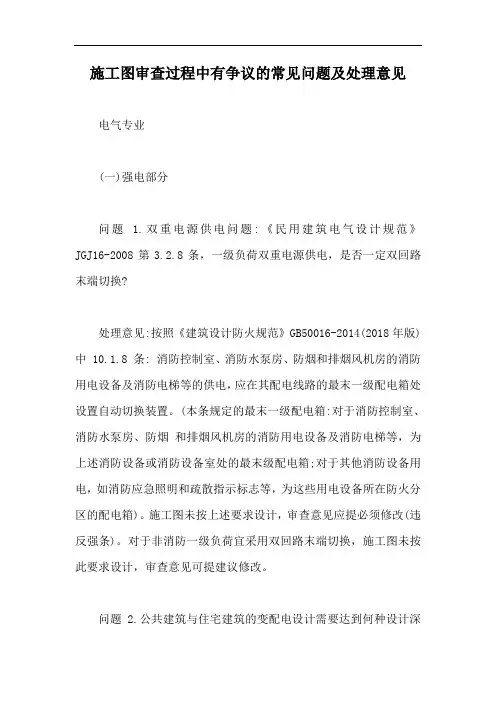

施工图审查过程中有争议的常见问题及处理意见电气专业(一)强电部分问题 1.双重电源供电问题:《民用建筑电气设计规范》JGJ16-2008第3.2.8条，一级负荷双重电源供电，是否一定双回路末端切换?处理意见:按照《建筑设计防火规范》GB50016-2014(2018年版)中 10.1.8 条: 消防控制室、消防水泵房、防烟和排烟风机房的消防用电设备及消防电梯等的供电，应在其配电线路的最末一级配电箱处设置自动切换装置。

(本条规定的最末一级配电箱:对于消防控制室、消防水泵房、防烟和排烟风机房的消防用电设备及消防电梯等，为上述消防设备或消防设备室处的最末级配电箱;对于其他消防设备用电，如消防应急照明和疏散指示标志等，为这些用电设备所在防火分区的配电箱)。

施工图未按上述要求设计，审查意见应提必须修改(违反强条)。

对于非消防一级负荷宜采用双回路末端切换，施工图未按此要求设计，审查意见可提建议修改。

问题 2.公共建筑与住宅建筑的变配电设计需要达到何种设计深度?处理意见: 1): 公共建筑变配电系统设计图纸应达到设计深度规定要求。

2): 住宅建筑变配电系统宜达到设计深度规定要求，如工程所在地供电部门有要求，可以简化设计，设计深度应满足以下条件:a)、必须提供专用配电房的配电设计图; b)、住宅部分应提供高低压配电系统简图和变配电房布置简图及负荷回路表。

问题 3. 消防控制室、配电室、小区弱电设备房的防水门槛及柴油发电机房储油间设置通向室外的通气管是否在电气图纸中表示?处理意见: 防水门槛应由电气专业提条件给建筑专业，由建筑专业实施。

“设置通向室外的通气管”由暖通专业表示，无暖通专业时由电气专业增加说明。

问题 4.消防配电线路与非消防配电线路是否可同一电缆桥架内敷设?处理意见: 消防配电线路与非消防配电线路应分别设置电缆桥架敷设。

问题5. 燃油、燃气锅炉房的锅炉间、柴油发电机房的储油间是否需设置防爆灯具?处理意见:燃油、燃气锅炉房的锅炉间、柴油发电机房的储油间属爆炸性危险场所，应设置防爆灯具。
