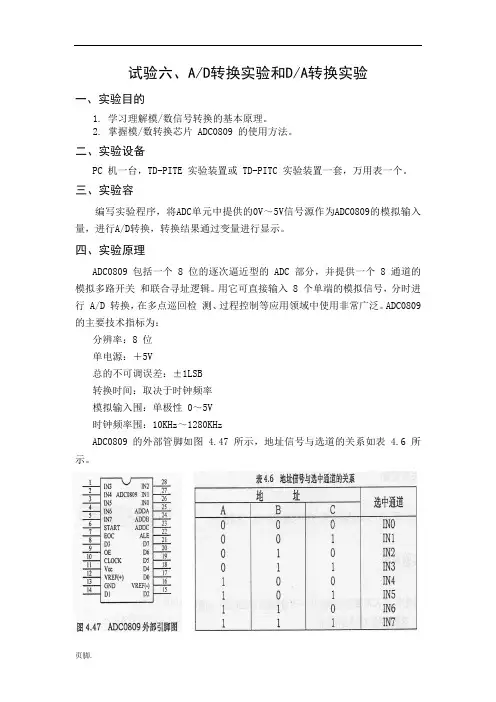

试验六、A/D转换实验和D/A转换实验一、实验目的1. 学习理解模/数信号转换的基本原理。

2. 掌握模/数转换芯片 ADC0809 的使用方法。

二、实验设备PC 机一台，TD-PITE 实验装置或 TD-PITC 实验装置一套，万用表一个。

三、实验容编写实验程序，将ADC单元中提供的0V～5V信号源作为ADC0809的模拟输入量，进行A/D转换，转换结果通过变量进行显示。

四、实验原理ADC0809 包括一个 8 位的逐次逼近型的 ADC 部分，并提供一个 8 通道的模拟多路开关和联合寻址逻辑。

用它可直接输入 8 个单端的模拟信号，分时进行 A/D 转换，在多点巡回检测、过程控制等应用领域中使用非常广泛。

ADC0809 的主要技术指标为：分辨率：8 位单电源：＋5V总的不可调误差：±1LSB转换时间：取决于时钟频率模拟输入围：单极性 0～5V时钟频率围：10KHz～1280KHzADC0809 的外部管脚如图 4.47 所示，地址信号与选道的关系如表 4.6 所示。

模／数转换单元电路图如图4．48所示：五、实验步骤1．按图4．49连接实验线路。

2．编写实验程序，经编译、无误后装入系统。

．3．将变量VALUE添加到变量监视窗口中。

4．在JMP START语句行设置断点，使用万用表测量ADJ端的电压值，计算对应的采样值，然后运行程序。

5．程序运行到断点处停止运行，查看变量窗口中VALUE的值，与计算的理论值进行比较，看是否一致(可能稍有误差，相差不大)。

6．调节电位器，改变输入电压，比较VALUE与计算值，反复验证程序功能。

实验程序清单（AD1.ASM）SSTACK SEGMENT STACKDW 64 DUP(?)SSTACK ENDSPUBLIC VALUE ;设置全局变量以便变量监视DATA SEGMENTVALUE DB ? ;AD转换结果DATA ENDSCODE SEGMENTASSUME CS:CODE,CD:DATASTART: MOV AX, DATAMOV DS, AXMOV DX, 640H ;启动AD采样OUT DX, ALCALL DALLYIN AL, DX ;读AD采样结果MOV VALUE,AL ;将结果送变量JMP START ;在此处设置断点，观察变量窗口中的value值DELAY: PUSH CXPUSH AXMOV CX, 100HA5: MOV AX, 0800HA6: DEC AXJNZ A6LOOP A5POP AXPOP CXRETCODE ENDSEND START六、实验结果和截图在JMP处设置断点，以便观察变量窗口中的value值：D/A 转换实验一、实验目的1.学习数/模转换的基本原理。

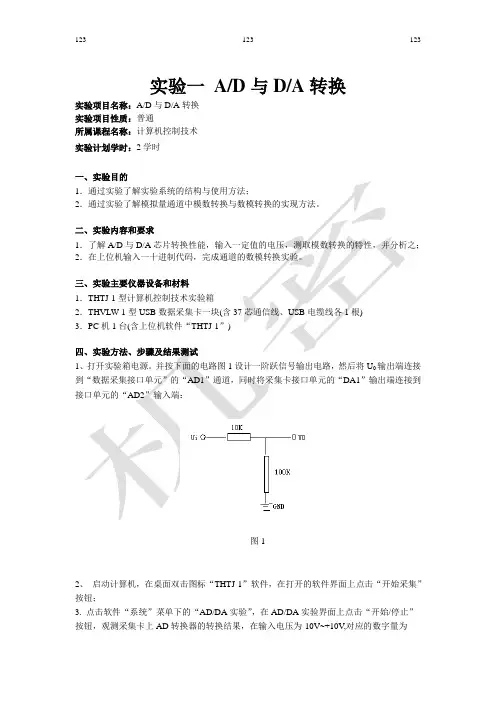

实验一A/D与D/A转换实验项目名称：A/D与D/A转换实验项目性质：普通所属课程名称：计算机控制技术实验计划学时：2学时一、实验目的1．通过实验了解实验系统的结构与使用方法；2．通过实验了解模拟量通道中模数转换与数模转换的实现方法。

二、实验内容和要求1．了解A/D与D/A芯片转换性能，输入一定值的电压，测取模数转换的特性，并分析之；2．在上位机输入一十进制代码，完成通道的数模转换实验。

三、实验主要仪器设备和材料1．THTJ-1型计算机控制技术实验箱2．THVLW-1型USB数据采集卡一块(含37芯通信线、USB电缆线各1根)3．PC机1台(含上位机软件“THTJ-1”)四、实验方法、步骤及结果测试1、打开实验箱电源。

并按下面的电路图1设计一阶跃信号输出电路，然后将U0输出端连接到“数据采集接口单元”的“AD1”通道，同时将采集卡接口单元的“DA1”输出端连接到接口单元的“AD2”输入端：图12、启动计算机，在桌面双击图标“THTJ-1”软件，在打开的软件界面上点击“开始采集”按钮；3. 点击软件“系统”菜单下的“AD/DA实验”，在AD/DA实验界面上点击“开始/停止”按钮，观测采集卡上AD转换器的转换结果，在输入电压为-10V~+10V,对应的数字量为0~16384（A/D转换是14位的），如输入1V时应为00，0011，0101，0000（850）(其中后几位将处于实时刷新状态)。

调节阶跃信号的大小，然后继续观AD转换器的转换结果，并与理论值(详见本实验五说明)进行比较；(双，3) 4通道模拟量输入和2通道模拟量输出4) 8k深度的FIFO保证数据的完整性5) 8路开关量输入，8路开关量输出2．编程实现测试信号的产生利用上位机的“脚本编程器”可编程实现各种典型信号的产生，如正弦信号，方波信号，斜坡信号，抛物线信号等。

其函数表达式分别为：1) 正弦信号)s i n (ϕω+=t A y ，π2=T经编程得到如下图。

VREF (dn-1 2 n-1 d n-2 2 n-22nd 121 d °20)U 0V REF(d n 1d n 22nd 1 21 d 0 20)10数模和模数转换器在数字系统的应用中，通常要将一些被测量的物理量通过传感器送到数字系统进行加工 处理；经过处理获得的输出数据又要送回物理系统， 对系统物理量进行调节和控制。

传感器 输出的模拟电信号首先要转换成数字信号，数字系统才能对模拟信号进行处理。

这种模拟量到数字量的转换称为模-数(A/D)转换。

处理后获得的数字量有时又需转换成模拟量，这种转 换称为数-模(D/A)变换。

A/D 转换器简称为 ADC 和D/A 转换器简称为 DAC 是数字系统和 模拟系统的接口电路。

一、D/A 转换器D/A 转换器一般由变换网络和模拟电子开关组成。

输入 n 位数字量D (=D n-i …D i D o )分别控制这些电子开关， 通过变换网络产生与数字量各位权对应的模拟量，通过加法电路输出与数字量成比例的模拟量。

1、倒T 型电阻网络D/A 转换器倒T 型电阻解码D/A 转换器是目前使用最为广泛的一种形式，其电路结构如图10.1.1 所示。

当输入数字信号的任何一位是“ 1”时，对应开关便将 2R 电阻接到运放反相输入端， 而当其为“ 0”时，则将电阻2R 接地。

由图7.2可知，按照虚短、虚断的近似计算方法，求 和放大器反相输入端的电位为虚地，所以无论开关合到那一边，都相当于接到了“地”电位 上。

在图示开关状态下，从最左侧将电阻折算到最右侧，先是 2R//2R 并联，电阻值为 R , 再和R 串联，又是2R , 一直折算到最右侧，电阻仍为 R ,则可写出电流I 的表达式为IV REFR只要V REF 选定，电流I 为常数。

流过每个支路的电流从右向左，分别为「、~2、「3、…。

21 22 23当输入的数字信号为“ 1”时，电流流向运放的反相输入端，当输入的数字信号为“ 0”时， 电流流向地，可写出I 的表达式12d n 1：d n 2在求和放大器的反馈电阻等于R 的条件下，输出模拟电压为U o RI 讯知1知2d12nd0)2、权电流型D/A转换器倒T型电阻变换网络虽然只有两个电阻值，有利于提高转换精度，但电子开关並非理想器件，模拟开关的压降以及各开关参数的不一致都会引起转换误差。

第九章 数模（D/A ）和模数（A/D ）转换电路一、 内容提要模拟信号到数字信号的转换称为模—数转换，或称为A/D （Analog to Digital ），把实现A/D 转换的电路称为A/D 转换器（Analog Digital Converter ADC ）；从数字信号到模拟信号的转换称为D/A （Digital to Analog ）转换，把实现D/A 转换的电路称为D/A 转换器（ Digital Analog Converter DAC ）。

ADC 和DAC 是沟通模拟电路和数字电路的桥梁，也可称之为两者之间的接口。

二、 重点难点本章重点内容有：1、D/A 转换器的基本工作原理（包括双极性输出），输入与输出关系的定量计算；2、A/D 转换器的主要类型（并联比较型、逐次逼近型、双积分型），他们的基本工作原理和综合性能的比较；3、D/A 、A/D 转换器的转换速度与转换精度及影响他们的主要因素。

三、本章习题类型与解题方法 DAC网络DAC 权电阻 ADC 直接ADC间接ADC权电流型DAC权电容型DAC开关树型DAC输入/输出方式 并行 串行 倒梯形电阻网络DAC这一章的习题可大致分为三种类型。

第一种类型是关于A/D 、D/A 转换的基本概念、转换电路基本工作原理和特点的题目，其中包括D/A 转换器输出电压的定量计算这样基本练习的题目。

第二种类型是D/A 转换器应用的题目，这种类型的题目数量最大。

第三种类型的题目是D/A 转换器和A/D 转换器中参考电压V REF 稳定度的计算，这种题目虽然数量不大，但是概念性比较强，而且有实用意义。

（一）D/A 转换器输出电压的定量计算【例9 -1】图9 -1是用DAC0830接成的D/A 转换电路。

DAC0830是8位二进制输入的倒T 形电阻网络D/A 转换器，若REF V =5 V ，试写出输出电压2O V 的计算公式，并计算当输人数字量为0、12n - (72)和2n -1(82-1)时的输出电压。
