船体图纸常用语解析船体图纸是船舶设计师们设计船舶的重要文件，它是为了描述船舶外观和内部布局而创建的一种技术图形。

在船体图纸中，设计师们会使用一些专业术语来描述不同的部位和结构。

本文将通过解析船体图纸常用语，让读者更好地理解船体图纸的意义与作用。

船身线型船身线型描述了船舶在水面下的轮廓线形，是船体图纸中最复杂的部分之一。

下面是一些与船身线型相关的常用语：•Bow：船头。

•Stern：船尾。

•Beam：船舶宽度，即船体横向距离。

通常表示的是水线上的最宽处。

•Draft：船体吃水深度，即船舶在水面下的深度。

通常表示的是船底到水线的垂直距离。

•Freeboard：船舶的净空高度，即船舶盖板和水面之间的垂直距离。

•Sheer：船舶的纵向曲度，即船舶由船头到船尾的曲线弯曲程度。

•Deadrise：船底与船旁的夹角，指在后向领型处船底线和船舷线之间的角度。

•Bilge：船舶侧面的最大点。

船体布局船体布局包括船体内部的各部分和设备的布局，这些部分和设备构成了船舶的功能区域和航海空间。

下面是一些与船体布局相关的常用语：•Deck：甲板。

•Superstructure：上层建筑，包括舰岛、烟囱等。

•Hull：船体。

•Bulkhead：船舶隔舱，用于将船舱分隔成不同的区域。

•Hold：船舱，用于存放货物或油料。

•Funnel：烟囱，船舶的排烟装置。

•Bridge：驾驶室，船舶的控制中心。

•Galley：船用厨房。

•Crew quarters：船员住所。

船体结构船体结构是船舶的骨架，包括龙骨、骨架、内外贴板等。

下面是一些与船体结构相关的常用语：•Keel：龙骨，船体的纵向骨架。

•Ribs：肋骨，船体的横向骨架。

•Frames：骨架，包括纵向和横向的框架和支撑杆。

•Planking：贴板，船体的内、外板材。

•Bulwarks：船舷上方加高的围板。

•Stem：前楣板。

•Stern post：后楣板。

结语本文简要介绍了船体图纸常用语，希望能让读者对船体图纸有更深入的了解，同时也能对其他船舶相关知识的学习提供一定帮助。

水尺标志图观测船舶吃水时，根据实际水线在数字中的位置，按比例取其读数。

有、波浪时应取其最高及最低时读数的平均值。

有些大型船舶设有吃护舷材等影响不能勘划时证书要注明。

圆环上加绘“Z”“C”表示载重线的勘划机构为国内检验机构，由中国船级社勘划时用“C”“S”表示,河船与海船的字母标识略有不同，见下图，此外当字母为“H”时表示高速船。

内河船舶载重线标志图海上船舶载重线标志图内河船舶适航于数级航行（段）时，则应以数条水平线表示载重线，其中标“A”、“B”、“C”的线段，表示“A”“B”、“C”级航区载重线; 标“J1”、“ J2”的线段，表示“J1”、“ J2”级航段载重线。

海船载重线除与航区有关外，还与季节有关，标“X”的线段，表示夏季载重线，该水线与圆盘中心线处于同一高度; 标“R”的线段，表示热带载重线; 标“R”的线段，表示热带载重线; 标“RQ”的线段，表示热带淡水载重线。

（三）球鼻首和侧推器标志有球鼻首的船舶，在船首两侧满载水线以上船壳上绘有球鼻首标志，表示船体首部前端为球鼻首。

有首侧推器的船舶在船首两侧（球鼻首标志后）绘有侧推器标志，表示船体首部两侧有侧向推进器。

以引起靠近船舶的注意。

球鼻首标志侧推器标志（四）船名和船籍港标志每艘船都在船首两侧明显位置写上船名，也有的写在驾驶楼上的船名牌上，字的高度视字的多少及船的大小确定。

5000吨左右的船，中文字高为1米左右，并在船名下面加注汉语拼音。

每艘船在船尾明显位置还写上船名和船籍港，船名字高比船首的小10%-20%，船籍港字高为船名字高的60%—70%左右。

（五）烟囱标志烟囱标志是船公司自行规定的。

各轮船公司规定本公司所有船舶烟囱颜色与标志图案，例如长江航运集团标志为CSC。

此外有的还规定船体各部分统一的油漆颜色，便于在航行途中及港内互相识别。

（六）分舱标志及顶推位置标志有的船在货舱与货舱之间的舱壁两侧舷外船壳上，绘有表示各货舱位置的分舱标志。

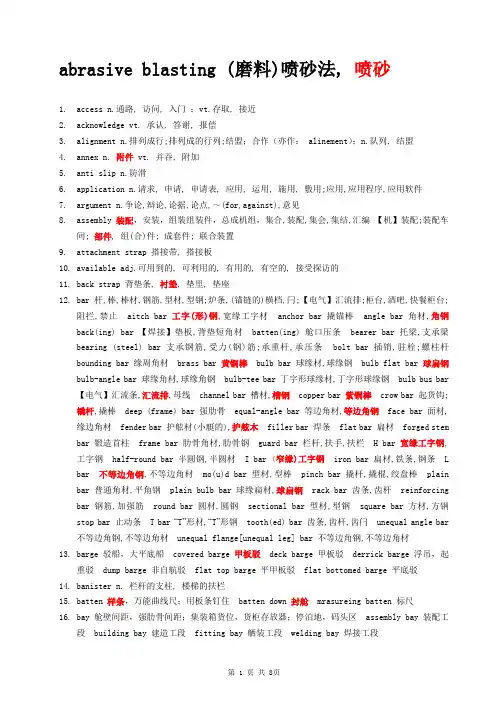

abrasive blasting (磨料)喷砂法, 喷砂1.access n.通路, 访问, 入门；vt.存取, 接近2.acknowledge vt. 承认, 答谢, 报偿3.alignment n.排列成行;排列成的行列;结盟；合作（亦作： alinement）；n.队列, 结盟4.annex n. 附件 vt. 并吞, 附加5.anti slip n.防滑6.application n.请求, 申请, 申请表, 应用, 运用, 施用, 敷用;应用,应用程序,应用软件7.argument n.争论,辩论,论据,论点,～(for,against),意见8.assembly装配，安装，组装组装件，总成机组，集合,装配,集会,集结,汇编【机】装配;装配车间; 部件, 组(合)件; 成套件; 联合装置9.attachment strap 搭接带, 搭接板10.available adj.可用到的, 可利用的, 有用的, 有空的, 接受探访的11.back strap 背垫条, 衬垫, 垫里, 垫座12.bar 杆,棒,棒材,钢筋,型材,型钢;炉条,(锚链的)横档,闩;【电气】汇流排;柜台,酒吧,快餐柜台;阻拦,禁止 aitch bar工字(形)钢,宽缘工字材 anchor bar 撬锚棒 angle bar 角材,角钢back(ing) bar 【焊接】垫板,背垫短角材 batten(ing) 舱口压条 bearer bar 托梁,支承梁bearing (steel) bar 支承钢筋,受力(钢)筋;承重杆,承压条 bolt bar 插销,驻栓;螺柱杆bounding bar 缘周角材 brass bar 黄铜棒 bulb bar 球缘材,球缘钢 bulb flat bar 球扁钢bulb-angle bar 球缘角材,球缘角钢 bulb-tee bar 丁字形球缘材,丁字形球缘钢 bulb bus bar 【电气】汇流条,汇流排,母线 channel bar 槽材,槽钢 copper bar 紫铜棒 crow bar 起货钩;橇杆,撬棒 deep (frame) bar 强肋骨 equal-angle bar 等边角材,等边角钢 face bar 面材,缘边角材 fender bar 护舷材(小艇的),护舷木 filler bar 焊条 flat bar 扁材 forged stem bar 锻造首柱 frame bar 肋骨角材,肋骨钢 guard bar 栏杆,扶手,扶栏 H bar 宽缘工字钢,工字钢 half-round bar 半圆钢,半圆材 I bar (窄缘)工字钢 iron bar 扁材,铁条,钢条 L bar 不等边角钢,不等边角材 mo(u)d bar 型材,型棒 pinch bar 撬杆,撬棍,绞盘棒 plain bar 普通角材,平角钢 plain bulb bar 球缘扁材,球扁钢 rack bar 齿条,齿杆 reinforcing bar 钢筋,加强筋 round bar 圆材,圆钢 sectional bar 型材,型钢 square bar 方材,方钢stop bar 止动条 T bar “T”形材,“T”形钢 tooth(ed) bar 齿条,齿杆,齿闩 unequal angle bar 不等边角钢,不等边角材 unequal flange[unequal leg] bar 不等边角钢,不等边角材13.barge 驳船，大平底船 covered barge 甲板驳 deck barge甲板驳 derrick barge 浮吊，起重驳 dump barge 非自航驳 flat top barge 平甲板驳 flat bottomed barge 平底驳14.banister n. 栏杆的支柱, 楼梯的扶栏15.batten 样条，万能曲线尺；用板条钉住 batten down 封舱 mrasureing batten 标尺16.bay 舱壁间距，强肋骨间距；集装箱货位，货柜存放器；停泊地，码头区 assembly bay 装配工段 building bay 建造工段 fitting bay 舾装工段 welding bay 焊接工段17.beam n.梁, 桁条, (光线的)束, 柱, 电波, 横梁 v.播送18.bearing pad乌金轴瓦, 轴承垫19.bending shackle 锚卸扣20.bevel n.坡口,斜角, 斜角规, 倾斜, 斜面vi.成斜角,开坡口,做成斜边vt.使成斜角beveling(of the edge) 开坡口,各种形状坡口的加工21.blade 推进器叶片(舢板)桨叶舵板翼叶片刀口 n.轮叶,叶片22.blasting n.爆破(作业);鼓风; 吹净;喷丸处理; 喷砂处理23.boltn.门闩, 螺钉, 闪电, 跑掉 v.上门闩, 囫囵吞下, 逃跑24.boss(铸锻件表面)凸起部毂，轴毂，轮毂，轴套。

船体结构常用符号船体结构图面出现的几种常用符号船体结构图面出现的几种常用符号序号图面符号中文意思序号图面符号中文意思1 BL 基线一特征编码2 CL 船体中心线 1 D 双层底部3 ML 结构理论线 2 S 舷侧4 WL 水线 3 T 横隔舱5 FP 首垂线 4 L 纵隔舱6 AP 尾垂线5 1A/2A… 上层建筑7 RL 转圆线 6 A-Z 甲板室8 KL 折角线 7 B 球鼻首9 FS 肋距 8 W 舷墙10 PL 板材二位置代码11 FB 扁钢 1 C 中心12 BP 球扁钢 2 U 上面13 RB 圆钢 3 L 下面14 HRB 半圆钢 4 P 左舷15 MH 人孔 5 S 右舷16 AH 出入孔三主船体位置代码17 S 型材端部覆板削斜 1 42、41 尾部18 SS 型材端板覆板和面板均削斜 2 32、31 机舱区19 W 型材端部不削斜 3 1、2、3、货舱区20 F（FS）型材端部面板削斜 4 51、52 首部21 B 肘板联结四部件编码22 DΦ 圆形流水孔 1 F 肋板23 DR 半圆形流水孔 2 L 桁材24 DE 腰圆形流水孔 3 S 外板25 DL 半腰圆形流水孔 4 D 甲板和平台26 AΦ 圆形透气孔 5 T 舱壁27 AR 半圆形透气孔五组件编码28 WR 水、油密半圆形对接缝通焊孔 1 D 甲板和平台29 WL 水、油密半腰圆形对接缝通焊孔 2 S 外板30 WC 水、油密角焊缝通焊孔 3 T 横向位置31 RN 非密半圆形对接缝通焊孔 4 L 纵向位置32 LN 非密半腰圆形对接缝通焊孔 5 M 主机座33 RC 非密半圆形角焊缝通焊孔 6 R 舱柜结构34 CC-1-6 直通型切口型式 7 X 其他35 CW-1-6 腹板焊接型切口六零件编码36 CN-1-9 非水密补板型切口和补板型式 1 P 板材37 CT-1-9 水密补板型切口和补板型式 2 S 型材38 CS-1-4 镶嵌型切口型式 3 C 补板4 B 肘板5 T 面板6 W 腹板。
