收发天线的隔离度计算

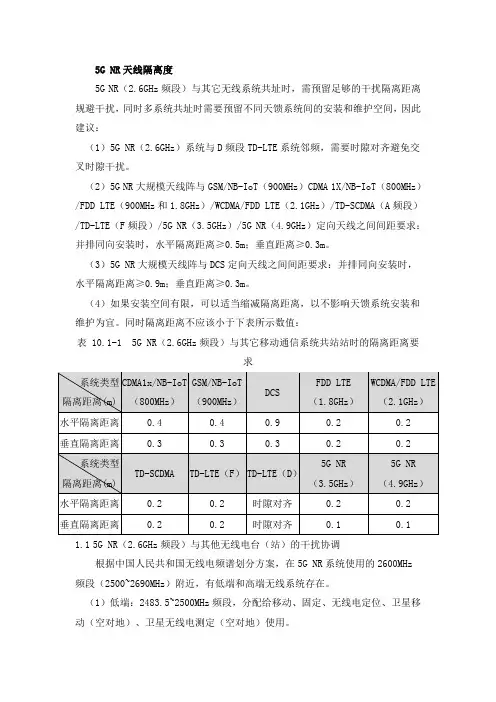

5G NR天线隔离度5G NR（2.6GHz频段）与其它无线系统共址时，需预留足够的干扰隔离距离规避干扰，同时多系统共址时需要预留不同天馈系统间的安装和维护空间，因此建议：（1）5G NR（2.6GHz）系统与D频段TD-LTE系统邻频，需要时隙对齐避免交叉时隙干扰。

（2）5G NR大规模天线阵与GSM/NB-IoT（900MHz）CDMA 1X/NB-IoT（800MHz）/FDD LTE（900MHz和1.8GHz）/WCDMA/FDD LTE（2.1GHz）/TD-SCDMA（A频段）/TD-LTE（F频段）/5G NR（3.5GHz）/5G NR（4.9GHz）定向天线之间间距要求：并排同向安装时，水平隔离距离≥0.5m；垂直距离≥0.3m。

（3）5G NR大规模天线阵与DCS定向天线之间间距要求：并排同向安装时，水平隔离距离≥0.9m；垂直距离≥0.3m。

（4）如果安装空间有限，可以适当缩减隔离距离，以不影响天馈系统安装和维护为宜。

同时隔离距离不应该小于下表所示数值：表 10.1-1 5G NR（2.6GHz频段）与其它移动通信系统共站站时的隔离距离要求1.15G NR（2.6GHz频段）与其他无线电台（站）的干扰协调根据中国人民共和国无线电频谱划分方案，在5G NR系统使用的2600MHz频段（2500~2690MHz）附近，有低端和高端无线系统存在。

（1）低端：2483.5~2500MHz频段，分配给移动、固定、无线电定位、卫星移动（空对地）、卫星无线电测定（空对地）使用。

（2）高端：2690~2700MHz频段，分配给卫星地球探测、射电天文以及空间研究业务；2700~2900MHz频段，分配给航空无线电导航、无线电定位业务使用。

在2.6GHz频段低端，主要是5G NR与北斗一代导航系统的干扰。

在2.6GHz 频段高端，主要是5G NR与航空无线电导航系统的干扰。

（1）5G NR与北斗一代导航系统的干扰协调5G NR与北斗一代导航系统的干扰主要是5G NR基站和终端对北斗系统终端的干扰。

LTEFDD隔离度计算培训分解下面是关于LTEFDD隔离度计算的培训内容的分解，总计1200字以上：第一部分：LTEFDD隔离度概述（300字）1.介绍什么是LTEFDD隔离度：隔离度是指在LTEFDD系统中，不同频率分配的信号之间的干扰程度。

隔离度越高，表示不同频率之间的干扰越小，系统性能越好。

2.隔离度的重要性：隔离度直接影响系统的容量和覆盖范围。

低隔离度会导致频谱效率低下和覆盖差的问题。

3.隔离度计算的目的：通过计算隔离度，确定信号传输时出现的干扰情况，评估系统性能并作出合适的优化措施。

第二部分：LTEFDD隔离度的计算方法（600字）1. 隔离度计算的基本原理：隔离度计算基于信号的功率差异和传输距离等因素。

隔离度通常用信号的接收功率比（RxLev）表示，单位为分贝（dB）。

2.隔离度计算的步骤：a.收集信号数据：收集不同频率信号的传输功率和接收功率数据。

b.计算干扰因子：根据接收功率数据和传输功率数据，计算出干扰因子。

c.计算隔离度：使用干扰因子，计算各个频率之间的隔离度值。

3.具体计算方法：a.计算干扰因子：i.计算信号传输距离：根据信号传输的路径损耗模型，计算出不同频率信号的传输距离。

ii. 计算接收功率：根据接收功率公式，计算出不同频率信号的接收功率。

iii. 计算传输功率：根据传输功率公式，计算出不同频率信号的传输功率。

iv. 计算干扰因子：使用接收功率和传输功率的比值，计算得到干扰因子。

b.计算隔离度：i.选择基准信号：选择一个频率作为基准信号。

ii. 计算隔离度：使用基准信号的干扰因子和其他信号的干扰因子，计算隔离度值。

第三部分：LTEFDD隔离度优化措施（300字）1.调整频率分配：通过调整不同频率之间的分配，改善隔离度。

可以考虑使用更大的频率间隔或选择相对干扰较小的频段。

2.增加站点数量：增加LTE基站的数量和覆盖范围，减少站点之间的干扰。

可以考虑增加微基站或中继站。

3.部署智能天线系统：智能天线系统可以实现针对不同频率的信号进行动态调整和优化，从而改善隔离度。

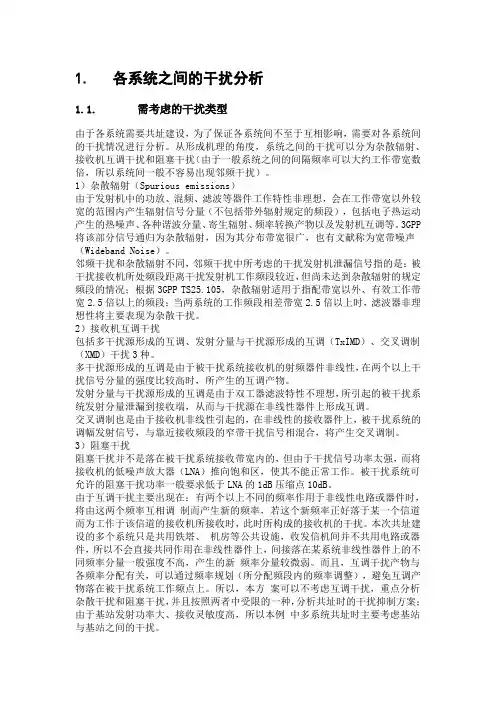

1.各系统之间的干扰分析1.1. 需考虑的干扰类型由于各系统需要共址建设，为了保证各系统间不至于互相影响，需要对各系统间的干扰情况进行分析。

从形成机理的角度，系统之间的干扰可以分为杂散辐射、接收机互调干扰和阻塞干扰（由于一般系统之间的间隔频率可以大约工作带宽数倍，所以系统间一般不容易出现邻频干扰）。

1）杂散辐射（Spurious emissions）由于发射机中的功放、混频、滤波等器件工作特性非理想，会在工作带宽以外较宽的范围内产生辐射信号分量（不包括带外辐射规定的频段），包括电子热运动产生的热噪声、各种谐波分量、寄生辐射、频率转换产物以及发射机互调等。

3GPP 将该部分信号通归为杂散辐射，因为其分布带宽很广，也有文献称为宽带噪声（Wideband Noise）。

邻频干扰和杂散辐射不同，邻频干扰中所考虑的干扰发射机泄漏信号指的是：被干扰接收机所处频段距离干扰发射机工作频段较近，但尚未达到杂散辐射的规定频段的情况；根据3GPP TS25.105，杂散辐射适用于指配带宽以外、有效工作带宽2.5倍以上的频段；当两系统的工作频段相差带宽2.5倍以上时，滤波器非理想性将主要表现为杂散干扰。

2）接收机互调干扰包括多干扰源形成的互调、发射分量与干扰源形成的互调（TxIMD）、交叉调制（XMD）干扰3种。

多干扰源形成的互调是由于被干扰系统接收机的射频器件非线性，在两个以上干扰信号分量的强度比较高时，所产生的互调产物。

发射分量与干扰源形成的互调是由于双工器滤波特性不理想，所引起的被干扰系统发射分量泄漏到接收端，从而与干扰源在非线性器件上形成互调。

交叉调制也是由于接收机非线性引起的，在非线性的接收器件上，被干扰系统的调幅发射信号，与靠近接收频段的窄带干扰信号相混合，将产生交叉调制。

3）阻塞干扰阻塞干扰并不是落在被干扰系统接收带宽内的，但由于干扰信号功率太强，而将接收机的低噪声放大器（LNA）推向饱和区，使其不能正常工作。

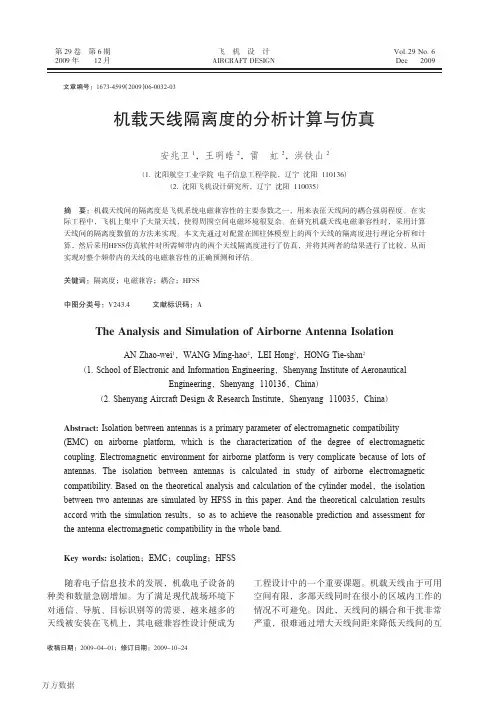

第2 9 卷 2 0 0 9 年
第6 期 1 2 月
飞 机 设 计 A I R C R A F TD S I G N 飞 机 设E 计
V o l . 2 9N o . 6 D e c 2 0 0 9 第2 9 卷
文章编号：1 6 7 3 4 5 9 9 （2 0 0 9 ） 0 6 0 0 3 2 0 3
线间隔离度的计算公式中加入衰减系数 。
A = - M C + ξ ηM
式中：
2
（ 5 ） （ 6 ）
θ2 2 M = ρ θ1 π/ λR L η和ξ的值取决于M 的值如下：
前的理论计算条件一致，设圆柱体的半径为5 0 0 m m ，长度为5 m ，天线1 和天线2 配置在圆柱体的 同轴表面上，两者的距离3 m ，相互间的倾斜角为 6 0 °，飞机模型及天线安装位置如图4 所示。天 线1 和2 均为1 / 4 波长的振子，高5 0 0 m m 。工作频带 为1 0 0 ~ 2 0 0 M H z 间，中心频率为1 5 0 M H z 。
（ 2 ）
式中： λ 为波长； R 为天线间的距离； G 为发射 1 天线增益；G 为接收天线增益；δ1 为发射天线方 2 向上的发射天线场方向图电平；δ2 为接收天线方 向上的接收天线场方向图电平； T 为发射天线馈 1 电系统传输系数； T 为接收天线馈电系统传输系 2
2 2 21 / 2 R = [ ρ（ θ2 θ1 ） + （z z ） ] （ 4 ） 2 1 式中：ρ为圆柱体半径；θ2 θ1 为在圆柱体上天 线安装点之间的角度，弧度； z z 为沿圆柱体纵 2 1 轴方向的天线安装点之间的距离。 图3 上表示的是一般的几何关系，用来求得沿 圆柱上螺旋线线段配置在圆柱体上的两个天线间 的距离。当第一个天线配置在机身上，而第二个 天线配置在飞机壳体其他部件 （如垂直安定面，机 翼等） 上时，天线间的距离按线段之和来确定：即 由圆柱上螺旋线部分和从天线至圆柱上螺旋线切 点的直线部分来确定。
