模电课程设计仿真火灾报警器(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电子科技大学《模拟电路基础》电子线路应用设计报告设计题目：学生姓名：学号：教师姓名：日期： 2017-1-6一仿真目的火灾报警器设计电路二指标要求通过两个温度传感器获得的电压差实现火灾自动报警。
•正常情况下，电压差为零，发光二极管不亮，蜂鸣器不响。
•当有火情时，电压差增大，发光二极管发光，蜂鸣器鸣叫。
三电路原理放大微弱电压信号----判断是否需要报警—报警指示放大微弱电压信号-----判断是否需要报警----------报警指示一，温度传感电路以二极管作为温度传感器，将温度变化转化为输出电压u i 。
•用恒定电流驱动二极管•输出电压u i 等于二极管的正向电压•温度上升时，二极管正向电压下降，输出电压下降。
二．电压放大电路发生火灾时，温度传感器的电压差可以迅速上升至几十到几百mV ，根据后级的比较电压（可选）确定放大倍数，通过差分放大器将电压放大到大于比较电压。
)(I1I2f O u u RR u -⋅=三．单限比较器差分电路输出的电压从A2的正向输入端输入，与单限电压比较器的阈值电压U T进行比较。
•u o1<U T时，u o2=U oL；•u o1>U T时，u o2=U oH。
CC TVRRRU⋅+=434运放输出端可以用稳压管限幅，根据稳定电压和稳定电流、负载电流可以计算限流电阻。
四．声光报警电路当A2输出为高电平时，发光二极管导通，发光。
根据稳定电压和发光二极管的导通电压（）、工作电流（10-20mA）可以计算电阻R5。
放大电路当A2输出为高电平时，晶体管T导通，蜂鸣器鸣叫。
根据选择的基极电流（I B）和稳定电压计算基极电阻R6。
四．仿真电路及其结果五，实验结论利用上述电路可以完成火灾报警器的设计。

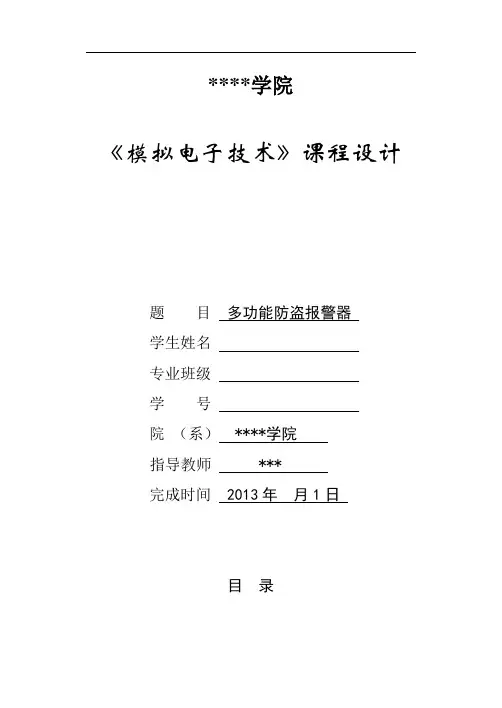

****学院《模拟电子技术》课程设计题目多功能防盗报警器学生姓名专业班级学号院（系）****学院指导教师 ***完成时间 2013年月1日目录1 课程设计的目的 (1)2 课程设计的任务和要求 (1)3主要元器件的基本介绍 (2)4设计方案与论证 (7)4.1设计思路 (7)4.2电路设计框图及功能描述 (8)4.3由555构成的单稳态触发器 (9)4.4 三极管S9013 (9)5工作原理 (10)6仿真分析 (11)7 硬件的制作与调试 (11)8 心得体会 (13)参考文献 (15)附录 (16)附录1：总体电路原理图 (16)附录2：元器件清单 (17)1 课程设计的目的（1）通过本次课程设计，运用模拟电子技术，重新复习巩固模电知识。
（2）通过本次课程设计，认识电阻、电容、三极管、集成电路块等电子元器件。
学会识别电子元器件，对电阻电容准确读数，熟练运用万用表。
（3）通过本次课程设计，提高动手能力，在实践中检验真理。
（4）学会根据技术要求，选用合适的元器件设计小型的数字系统，并进行组装调试的能力。
（5）学会根据设计要求和性能指标，查阅文献，收集和分析同类电路的能力。
（6）训练提高读图能力，掌握组装，调试方法。
2 课程设计的任务和要求2.1课程设计的任务（1）根据多功能报警器的原理图模拟仿真电路，实现电路功能：当报警器震动时，水银开关接通实现报警功能。
（2）编写设计说明书，包括设计过程和有关说明；报警器工作原理图；电器元器件的选择和有关计算；参考资料、参考书等。
（3）设计一个简单的触摸式防盗报警器，以起到触摸防盗报警的功能。
（4）该防盗报警器，适用于仓库、住宅等地的防盗报警。
（5) 防盗路数可根据需要任意设定。
（6)一旦小偷触摸报警器，该报警器通过扬声器发出报警声响。
2.2 课程设计的要求（1）各元件排版整齐，焊接规范，能达到预期报警效果。
（2）水银开关受到震动时，扬声器会发出声音，改变R3的阻值可以改变扬声器的所发出声音的音调。
四川师范大学成都学院课程设计多路防盗报警器的设计学生姓名徐飞学号2014224013所在学院电子工程学院专业名称汽车电子技术班级2014级指导教师郑丽娟四川师范大学成都学院二○一七年五月多路防盗报警器的设计学生：徐飞指导教师：郑丽娟内容摘要：随着改革开放的深入，社会治安已成为人们极为关注的焦点，防盗意识也逐步深入人心，防盗报警器的可靠性理所当然地成为人们关心的问题。
本设计的目的在于设计出一个具有实用价值的、性能较高的多路防盗报警器。
该报警器具有误报率较低、安装和配置容易等特点。
该报警器由AT89C2051、报警系统、无线遥控器等组成，设计简单用途广泛。
该防盗报警器适用于仓库、住宅、机关办公楼等地的防盗报警。
在没有人在的情况下它可自动完成报警任务，防止盗窃的发生。
自动报警器的设计在一定情况下解决了无人看护仓库、住宅等地物品的保护，使厂家的资产和个人的财产免受损失。
本报警器在同一地点可监视多处的安全情况，一旦出现偷盗，用指示灯显示相应的地点，并通过扬声器发出报警声响。
关键词：多路防盗AT89C2051 无线报警系统Design of multi channel burglar alarm Abstract: With the deepening of reform and opening-up, social security has become the focus of people, anti-theft consciousness also gradually, the reliability of the alarm system for people concern. The design aims to design a practical, high performance of multi-channel and alarm system. This alarm with low rate, easy installation and configuration, etc. The alarm is composed of AT89C2051, alarm system, wireless remote control and so on.This alarm system applies to warehouse, residential, office buildings, anti-theft alarm. No person in the circumstances in which can automatically complete the task, to prevent theft alarm. The design of automatic alarm in certain circumstances to solve the warehouse and residential care to protect the goods manufacturers of assets and personal belongings against loss. Once appear, stealing, using indicator shows the location, and the corresponding alarm sound through the speaker.Keywords:Multiple security AT89C2051 Wireless Alarm system目录前言 (1)1 多路防盗报警器介绍 (1)1.1无线防盗报警器的发展状况 (1)1.1.1无线防盗报警器的分类及其介绍 (1)1.1.2 无线防盗报警器工作的原理 (3)1.2 设计的主要内容和意义 (3)1.2.1 设计无线防盗报警器的内容 (3)1.2.2 设计无线防盗报警器的意义 (3)1.3设计目的与要求 (3)1.3.1设计目的 (3)1.3.2设计的任务及要求 (4)1.3.3天线接收信号原理 (4)2 系统总体设计 (5)2.1多路无线防盗报警器的组成 (5)2.2各芯片引脚图与功能 (5)2.2.1芯片AT89C2051的20个引脚图与功能 (5)2.2.2 编码芯片LX2262引脚图与功能 (7)2.2.3 解码芯片LX2272引脚图与功能 (8)2.2.4 NE555引脚图与功能 (10)3 硬件电路的设计 (12)3.1系统硬件结构图 (12)3.1.1系统硬件结构图主要分两个部分 (12)3.1.2各结构的工作方式 (12)3.2电源设计 (13)3.3 编码与发射电路设计 (14)3.3.1编码发射电路介绍 (14)3.3.2工作方式 (15)3.4 数据解码与接收电路设计 (15)3.4.1无线接收电路 (15)3.5 报警电路设计 (16)4 软件的设计 (19)4.1本系统程序设计思路流程图 (19)4.2系统初始化模块 (20)4.2.1显示单元设计 (20)4.2.2.系统显示模块 (21)结论 (23)参考文献 (24)附录1：程序清单 (25)附录2：电路图 (37)多路防盗报警器的设计前言随着科学技术和生活水平的逐渐提高,许多人住进了现代化的住宅小区,家中的贵重物品也增多。
模电课程设计温度报警器课程设计报告书温度报警器的设计学院电子与信息学院专业班级学生姓名学生学号指导教师课程编号课程学分起始日期目录一、选题背景 (1)二、方案论证(设计理念) (1)1、设计题目要求 (1)2、总体设计方案 (1)2.1 设计思路 (1)2.2 设计方案 (1)2.3 方案论证与比较 (2)三、单元电路设计3．1 窗口比较器电路 (3)3．2 555多谐振荡器电路 (3)3．2 三极管基本开关电路 (4)四、整机电路4.1 整机电路图 (5)4.2 元件清单 (7)五、性能指标的测量与分析 (7)5.1电路测试 (7)5.1.1 测试使用的仪器 (7)5.1.2指标测试步骤、测量数据与分析 (7)5.1.3 故障分析及处理 (8)六、课程设计总结 (9)七、参考文献 (10)温度报警器的设计一、选题背景设计制作一个测温电路，能够根据环境温度的变化产生相应的反应。
若外界温度t1，测温装置感所应的温度t(t>t1)，加热到t2：若t1<t<t2，电路以指示灯闪亮，但扬声器不报警；< bdsfid="104" p=""></t<t2，电路以指示灯闪亮，但扬声器不报警；<>若tt2，电路指示灯熄灭，同时扬声器报警，警报声频率为1kHz。
二、方案论证(设计理念)1 设计题目要求本课题要求设计制作一个测温器，检测并显示环境温度的变化。
要实现的功能：假设常温为t1、经加热后的温度为t2，当测温装置感所应的温度t：t1<t<t2，电路以指示灯闪亮，闪烁频率为0.5hz，但扬声器不报警；tt2，电路指示灯熄灭，同时扬声器报警，警报声频率为1kHz。
</t<t2，电路以指示灯闪亮，闪烁频率为0.5hz，但扬声器不报警；t应解决的主要问题：为完成上述课题所要求的功能，重点在于：如何将不同区间的温度转化成我们所需要的电压或电流信息，进而通过这些信息实现不同温度区间的功能的实现；对扬声器和电路指示灯不同频率的控制。
模拟电子技术课程设计说明书红外线报警器系、部: 电气与信息工程学生姓名:指导教师：职称专业:班级：电气完成时间：201１年1２月13日摘要近年来,随着改革开放的深入发展，电子电器的飞速发展.人民的生活水平有了很大提高。
各种高档家电产品和贵重物品为许多家庭所拥有.然而一些不法分子也是越来越多。
这点就是看到了大部分人防盗意识还不够强.造成偷盗现象屡见不鲜.因此,越来越多的居民家庭对财产安全问题十分担忧。
报警器这时正为人们解决了不少问题。
但是市场上的报警器大部分都是用于一些大公司财政机构。
价格高昂，一般人们难以接受.如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器,必将在防盗和保证财产安全方面发挥更加有效的作用.由于红外线是不见光,有很强的隐蔽性和保密性,因此在防盗、警戒等安保装置中得到了广泛的应用,此外,在电子防盗、人体探测等领域中，被动式热释电红外探测器也以其价格低廉、技术性能稳定等特点而受到广大用户和专业人士的欢迎．红外报警器大多数采用国外的先进技术,其功能也非常先进。
其中包括被动式热释电型红外报警器,也即是本文将研究的产品．还有红外监控无线报警器,超声波防盗报警器,红外线防盗报警器，高灵敏红外报警器,触摸式延时防盗报警器，触摸式防盗报警器,红外报警器，红外线声先报警器……其外,可用红外报警器原理,控制各种电器的运行……目录１总体设计方案与要求··································４1.1 设计任务的功能要求说明 (4)1.２设计课题总体方案介绍及工作原理说明·············４2 设计电路及其仿真分析 (5)２.１设计电路图 (5)2．2 设计电路的仿真结果·····························６３硬件电路各部分电路设计 (8)3。
目录摘要关键词1 绪论 (1)1.1 国内外报警系统的研究现状和水平 (1)1.2 多路无线报警系统的研究意义 (2)1.3 多路无线报警系统设计的总体概述 (2)2 多路无线报警系统结构原理与设计 (3)2.1 多路无线报警系统的基本原理 (3)2.2 多路无线报警系统的组成设计 (3)3 多路无线报警系统的组成 (5)3.1 发射电路的组成 (5)3.2 热释电红外传感器的介绍 (6)3.3 放大器介绍 (7)3.4 比较器介绍 (8)3.5 电源控制电路的介绍 (10)3.6 编码VD5026/译码VD5027的介绍 (10)3.7 接收电路的组成 (12)3.8 7段LED显示器介绍 (13)3.9 无线发射和接收模块 (16)4 单片机控制电路的设计 (17)4.1 单片机介绍及应用 (17)4.2 AT89C2051芯片介绍 (19)5 多路无线报警系统电路总图 (26)5.1 应用软件Protel DXP 简介 (27)5.2 多路无线报警器总图 (27)结论 (29)参考文献 (30)摘要：近年来，随着改革开放的深入发展，电子电器的飞速发展,人民的生活水平有了很大提高。
各种高档家电产品和贵重物品为许多家庭所拥有。
然而一些不法分子也是越来越多。
因为大部分人防盗意识还不够强，造成偷盗现象屡见不鲜。
因此，越来越多的居民家庭对财产安全问题十分担忧。
这时报警系统为人们解决了不少问题。
本文报警系统是由一台接收主机和若干台（最多16台）无线发射分机组成的多路无线报警群。
发射机安装在不同的报警点上，遇有非法侵入者，立即发出报警信号，接收机收到警迅后能在LED显示出报警点位置。
探测头选用一种能以遥感的形式感应出移动人体所发出的微量红外线的热释红外传感器，用一片双运算放大器LM358组成两级比例放大电路，用芯片LM339做比较器，再由VD5026构成的编码电路进行调制，最后由无线电路发射报警信号。
接收电路用成品接收模块接收信号，VD5027解码器对发来的信号进行解调，智能部件AT89C2051单片机来检测脉冲和翻译，最后LED显示器显示报警的位置并通过DC6V的电子蜂鸣器发出警报。
多路报警电路课程设计一、课程目标知识目标：1. 让学生理解多路报警电路的基本原理，掌握电路的组成和功能。
2. 使学生掌握多路报警电路的设计方法，了解不同传感器的工作原理及应用。
3. 帮助学生掌握报警电路的故障排查与处理方法。
技能目标：1. 培养学生运用所学知识设计多路报警电路的能力，提高实际操作技能。
2. 培养学生分析报警电路故障原因，解决问题的能力。
3. 提高学生的团队协作能力和沟通表达能力。
情感态度价值观目标：1. 激发学生对电子技术的兴趣，培养创新意识和实践精神。
2. 培养学生严谨的科学态度，养成良好的学习习惯。
3. 增强学生的安全意识，提高社会责任感。
本课程针对高年级学生，结合电子技术课程内容，以实用性为导向，注重理论知识与实际操作相结合。
通过本课程的学习，使学生能够掌握多路报警电路的设计与应用，提高解决实际问题的能力，培养创新精神和团队协作能力。
同时，课程目标具体、可衡量，便于教学设计和评估。
二、教学内容本课程教学内容主要包括以下几部分：1. 多路报警电路基本原理：介绍报警电路的组成、功能及工作原理，使学生理解多路报警电路的基本概念。
2. 传感器及其应用：讲解常用传感器的类型、原理及应用，如红外传感器、烟雾传感器、温度传感器等。
3. 报警电路设计方法：指导学生运用所学知识，设计多路报警电路，包括电路图绘制、元器件选型等。
4. 报警电路故障排查与处理：教授故障排查方法，提高学生解决问题的能力。
5. 实践操作：安排学生进行多路报警电路的搭建、调试与优化，巩固所学知识。
教学内容安排如下：第一课时：多路报警电路基本原理及传感器介绍第二课时：报警电路设计方法及电路图绘制第三课时：元器件选型及电路搭建第四课时：报警电路调试与故障排查第五课时：优化电路设计与实践操作本教学内容与教材相关章节紧密关联，注重科学性和系统性，旨在帮助学生掌握多路报警电路的设计与应用，提高实践操作能力。
同时，教学进度安排合理，确保学生在短时间内掌握所学内容。
模电课程设计--防盗报警器设计郑州科技学院《数字电子技术》课程设计题目防盗报警器学生姓名贾先进专业班级 10自动化2班学号201042049院（系）电气工程学院指导教师李晓娟完成时间 2013年 3 月20 日目录摘要 (1)1课程设计的目的 (2)2课程设计的任务与要求 (3)2.1课程设计的任务 (3)2.2 课程设计的要求 (3)3设计方案与论证 (3)3.1设计方案 (3)3.2电路分析与论证 (5)4 设计原理及功能说明 (8)4.1设计原理 (8)4.2 功能分析 (8)5 单元电路的设计 (8)6硬件的制作与调试 (12)6.1电路的仿真 (12)6.2元器件的调试 (12)7总结 (13)参考文献 (13)附录1总体电路原理图 (16)附录2元件清单 (18)防盗报警器设计摘要这几年来，随着改革开放的进一步开展，我国国民经济的迅速发展，人民的生活水平日益提高，人民居住条件也日益好转，生活环境也越来越好，因此，人们对生活质量的要求也大大提升了。
对于日益增长的消费水平，人们也越来越不满意社会中昂贵的产品，所以他们急需一些廉价，实用的产品来满足自己的日常需要。
因此，我们设计了一种价廉、性能灵敏可靠的家用报警器用于居民家中，以维护家庭的安全。
为此，提出“防盗报警器”的设计任务。
11课程设计的目的数字电子技术主要研究各种逻辑门电路、集成器件的功能及其应用，.逻辑门电路组合和时序电路的分析和设计、集成芯片各脚功能。
555定时器等。
随着计算机科学与技术突飞猛进地发展，用数字电路进行信号处理的优势也更加突出。
为了充分发挥和利用数字电路在信号处理上的强大功能，我们可以先将模拟信号按比例转换成数字信号，然后送到数字电路进行处理，最后再将处理结果根据需要转换为相应的模拟信号输出。
自20世纪70年代开始，这种用数字电路处理模拟信号的所谓“数字化”浪潮已经席卷了电子技术几乎所有的应用领域。
数字电子技术课程设计是学生学习完模拟电路课程之后，针对课程的要求对学生进行综合训练的一个实践教学环节。
模拟电子技术课程设计报告模拟电子设计报告模拟电子技术课程设计报告课设名称 555断线式防盗报警器学生姓名吴红建学号 310908020222专业班级自动化09---2班指导教师王允建成绩电气学院二零一一年六月二十七日课程设计任务书第一章前言.......................................................................... .. (4)第二章设计方案讨论及分析 (4)2.1总述................................................................. (4)2.2 设计目的 (4)2.3 设计要求……………………………………………………………4.2. 4 设计方案及原理分析 (5)2.5 电路原理图及参数设计 (5)第三章单元电路的计 (6)3.1 直流电源 (6)第四章制作与调试 (6)4.1 安装与检查 (6)4.2 555断线式防盗报警器各项性能指标的测试 (7)4.3 误差分析 (7)第五章结论与心得 (7)参考文献 (8)课程设计任务书学生班级 09自动化2班学生姓名吴红建学号 310908020222设计名称 555断线式防盗报警器指导老师王允建起止日期 2011年6月20至2011年6月27课程设计任务书555断线式防盗警报器的设计与测试(一)设计目的：（1）学习防盗器的设计方法（2）研究防盗器的设计方案（3）了解防盗器的内部结构及各元件的作用（4）掌握防盗器的个性能指标（二）设计要求及技术指标1 技术指标：当有人碰断X1与X2之间的漆包线时，555的四脚能立即通过晶体管VT获得高电位（+9V），555立即进入振荡状态，扬声器立即发出警报声。
2 设计基本要求：（1）设计一个能发出报警声的警报器（2）拟定设计步骤及测试方案（3）根据设计要求及技术指标设计好电路，选好元件及参数（4）要求绘出原理图（5）在万能版或者面包板上制作一个555断线式防盗警报器（6）（三）设计用主要器件1.电阻器1k一个、3.3k二个、18k一个2. 电容器0.1uf一个、0.01uf一个、0.022uf一个、100uf一个3. VT3DG6三极管一个4. 555一个5. 扬声器HA8欧姆一个6.开关7. 导线若干（四）设计报告要求（1）选定设计方案（2）拟出设计步骤，画出电路，分析并计算主要元件参数值（3）调试总结第一章前言电子技术是当今高新技术的“龙头”，各先进国家无不把它放在优先的发展的地位。
一、设计要求当人或动物碰断导线时便会发声报警，发光二极管D发光。
二、设计目的1. 巩固课堂所学的知识提高把理论知识应用于实际中的能力，加强对实际工作的调研——设计——实施的过程认识。
为提高自主能力打下基础，并为延伸校内实验室的实验、实习及设计创造了更好的方法和条件，同时通过实习活动，要求同学们自己收集并设计题目及有关的设计资料，做到有的放矢；又注重对大家的品德教育，加强纪律性，加强科技意识及责任感，培养敬业精神。
2.通过电子系统的制作，能够进一步熟悉电子系统的结构、工作原理和使用方法。
了解电路理论的实际应用，掌握电子系统的装配和调试工艺，提高同学们的实际操作技能。
三、设计的具体实现1.系统概述(1)Ne555芯片介绍（内部结构如图3.1.1）NE555定时器由3个阻值为5kΩ的电阻组成的分压器、两个电压比较器C1和C2、基本RS触发器、放电三极管TD和缓冲反相器G4组成。
虚线边沿标注的数字为管脚号。
其中，1脚为接地端；2脚为低电平触发端，由此输入低电平触发脉冲；6脚为高电平触发端，由此输入高电平触发脉冲；4脚为复位端，输入负脉冲（或使其电压低于0.7V）可使555定时器直接复位；5脚为电压控制端，在此端外加电压可以改变比较器的参考电压，不用时，经0.01uF的电容接地，以防止引入干扰；7脚为放电端，555定时器输出低电平时，放电晶体管TD导通，外接电容元件通过TD放电；3脚为输出端，输出高电压约低于电源电压1V—3V，输出电流可达200mA，因此可直接驱动继电器、发光二极管、指示灯等；8脚为电源端，可在5V—18V范围内使用。
555定时器工作时过程如下：5脚经0.01uF电容接地，比较器C1和C2的比较电压为：UR1=2/3VCC、UR2=1/3VCC。
当VI1＞2/3VCC，VI2＞1/3VCC时，比较器C1输出低电平，比较器C2输出高电平，基本RS触发器置0，G3输出高电平，放电三极管TD导通，定时器输出低电平。
石家庄铁道大学电气与电子工程学院模拟电子技术课程设计题目火灾报警器班级姓名学号专业电气工程及自动化日期 2016.01。
01题目：火灾报警器摘要：生活中难免遇到火灾的发生,为了在火灾来临之前防患于未然,因此一个火灾报警器是十分必要的，因而我模拟设计了火灾报警电路。
它包括了温度传感器、放大器、电阻、模拟电路实验箱、发光二极管、蜂鸣器等等。
其中温度传感器是个热敏电阻，它通过感知温度的变化来改变电路中电流的大小，并影响电路中二极管和蜂鸣器中所通过的电流,使其产生变化。
而后通过Multisim10.0软件仿真的实现来使二极管发光以及使蜂鸣器报警，从而来实现预防火灾及减小火灾危害的作用。
目录1.摘要：..。
.。
.。
.。
.。
.。
.。
....。
.。
..。
.。
.。
.。
.。
..。
.。
...。
22。
原理框图：。
..。
...。
.。
.。
......。
..。
.。
.。
.。
.。
..。
.。
..。
.。
.。
43.火灾报警电路总体说明:.。
...。
..。
........。
.。
.。
..。
.。
.。
.。
.。
...。
.。
.。
.。
. (4)4.火灾报警电路原理分析：。
...。
.。
...。
.。
.。
..。
..。
....。
...。
.。
...。
.。
.4（1)温度传感器：.。
......。
..。
.。
...。
.。
..。
.。
.。
.。
..。
.....。
..。
.。
..。
..4（2）比例运算电路：.。
.。
.。
...。
.。
....。
....。
.。
...。
..。
.。
.。
.。
.。
...。
.。
.。
5（3）单限电压比较器：..。
..。
.。
.。
..。
......。
.。
.。
..。
...。
(5)（4）声光电报警电路:。
...。
..。
.。
...。
.。
.。
.。
..。
...。
.。
..。
....。
.。
.。
.。
.。
.55.主要元器件选择及参数计算：...。
....。
..。
.。
.。
..。
..。
....。
.。
.。
.。
..。
66.电路仿真：。
..。
.。
.。
.。
..。
.。
.。
.。
..。
..。
...。
课程设计报告书---多路防盗报警电路的设计课程设计任务书一、目的任务单片机原理与接口技术课程设计是一个实践教学环节，也是学生练的重要环节，是对学生的知识、能力和素质的一次培养训练和检验。
通过课程设计，使学生进一步巩固所学理论知识，并利用所学知识解决设计中的一些基本问题，培养和提高学生设计、识图、绘图，以及查阅、使用有关技术资料的能力。
本次课程设计，学生通过查阅资料、接口设计、程序设计、安装调试等环节，完成一个涉及MCS-51单片机多种资源应用并具有综合功能的小系统目标板的设计与编程应用。
二、设计内容1、主要内容（1）熟悉设计任务书，分析设计要求，借阅参考资料。
（2）在计算机上设计硬件原理图。
（3）设计软件框图、流程图编写软件程序、调试程序（4）用仿真器对所做的系统进行仿真，修改调试程序等;（5）加载程序到实验箱，调试、检查编程效果（6）撰写设计报告，绘图等。
三、设计要求1、理解设计任务书，原始设计要求。
2、掌握以下设计内容及方法：画出硬件电路原理图，确定各元件参数，确定软件流程，编写程序，调试程序，最后撰写设计报告，验收考核。
4、有勤于思考、刻苦钻研的学习精神和严肃认真、一丝不苟、精益求精的学习态度。
对有抄袭他人设计图纸（课程设计报告书）或找他人代编设计程序、等行为的弄虚作假者一律按不及格记成绩，并根据学校有关规定给予处理。
5、敢于创新，勇于实践，注意培养创新意识和工程意识。
6、扎实掌握课程的基本理论和基本知识，概念清楚，设计计算正确实验数据可靠，绘图符合标准，课程设计报告书撰写规范。
7、在设计周内完成所规定的设计任务，提交《课程设计报告书》一份。
报告书装订顺序：1）模板封皮2）任务书3）本课程设计要求4）设计报告a．系统总框图及系统工作原理。
b．系统的硬件电路连接图，电路的原理。
c．软件设计流程及其说明。
d．电路设计，软件编程、调试中遇到的问题及分析解决方法。
e．实验结果及其分析。
f．体会。
四、成绩评定1、考核方式：考查2、成绩评定：平时考勤20%，小组自评20%，调试结果验收30％，设计报告书占30%。
1前言随着科学技术和生活水平的逐渐提高,许多人住进了现代化的住宅小区,家中的贵重物品也增多。
由于煤气和大量的电气设备的使用存在不安全因素，以及人为因素引起的盗窃与抢劫等，给居民的生命财产带来了巨大的威胁。
因此,人们需要一种有效措施来解决存在的不安全因素的防范。
目前虽采取了一系列的防范措施。
如：采用防盗门，在窗户上加防盗网等安全措施，但已经难以满足现在人们对生命财产安全保护的需要。
为了进一步提高居民的生命和财产的安全的保护，在住宅小区引入了智能化报警器。
它是一个智能化安全防范系统，是由安全对讲系统、防盗报警系统、防火系统和防煤气泄漏系统等组成。
安全防范系统是家庭‘住宅小区防范外来侵害和自然灾害的一种有效手段，大大提高了居民的安全感，已成为社会中的一个重要组成成分。
其中智能防盗、防火报警系统是当前智能报警领域的一个技术热点。
目前，国家建设部规定住宅应实现的六项自能化要求。
其中包括实行安全防范自动化监控管理；住宅火灾，有害气体的泄漏实行自动报警；火灾报警系统应是以烟、温及可燃气体等的探测器为主等等。
它们都应与计算机连接，实现网络的综合管理与控制。
如果一个小区实现了智能化管理，管理人员就可以很快有效地完成对小区的智能化管理，诸如各种盗情、火灾报警数据的采集，管理中心对各种警情的及时处理等。
现在居民用得最多的是防盗门、防盗窗的使用，虽有一定的防盗作用，但却效果不好，另外小区安全措施不足，居民的安全意识不高，因此安全防范报警器就急需普及。
在我国，以北京、上海、深圳、广州等较为发达的城市为首，在近几年内逐渐形成了一股智能化住宅热潮。
目前，公安部、建设部均要求智能化住宅小区必须有安防系统。
大连市华乐一环海公园全部住宅均设计有国内一流的家居安防系统，家居安防系统包括幕帘式电子栅自能门禁管理、紧急呼救和误报自解除功能。
该系统采用了不间断电源，当居民的安防系统断电时，自检系统会自动向保安报警。
此外备用电源的加入，即使在断电的情况下，也可以由备用电源想防范系统供电，确保防范系统的正常持久的运行。
制作断线报警器简介断线报警器是一种用于检测电路中是否有断线的小型电子设备。
它通过检测电路中的电流和电压来判断电路是否正常工作。
一旦发现电路中出现了断线，它会及时发出警报，提醒用户及时修复问题，避免造成不必要的事故。
材料和工具•数字万用表•多功能电线钳•麻花钻•脚手架实验板•连接导线•活性蜂鸣器模块制作过程步骤1：制作电路首先，在脚手架实验板上安装两个插座，它们将作为电路的输入和输出端口。
然后，将活性蜂鸣器模块插入实验板的一个数字端口，用连接导线将它的正极和负极与实验板上的两个插座连接起来。
接着，将一个红色的导线连接到插座A上，再将其另一端连接到电源的正极，将一个黑色的导线连接到插座B上，再将其另一端连接到电源的负极。
步骤2：测试和调试在接线完成后，用数字万用表测试电路的电压和电流是否正常。
然后，将一个器具上的电线钳放在电路线中某个地方，检查它们是否与电路的其他部分连接着。
如果器具上的电线钳与电路的其他部分连接着，这意味着电路中没有断线。
反之，如果电线钳没有连接到任何东西，这意味着电路中存在断线。
步骤3：加入警报在电路正常运行的情况下，活性蜂鸣器模块不会发出任何声音。
但是，如果检测到电路中出现了断线，它就会开始发出警报。
为了测试警报是否正常工作，可以先用麻花钻在电路线中切断一段电线，然后检查是否发出了警报声。
步骤4：细节调整根据实际需要调整电路的细节。
例如，在警报声音太大或太小的情况下，可以调节活性蜂鸣器模块的音量控制开关。
在警报声音太尖或太沉闷的情况下，可以调节调频电阻器的电阻值。
制作断线报警器是一项有趣且有用的DIY项目。
通过了解它的工作原理和制作过程，可以大大提高自己的电子技能，为今后的电子实践打下坚实的基础。
模拟电子技术课程设计说明书 多路断线报警器 院 、 部： 电气与信息工程学院 学生姓名： ** 指导教师： *** 专 业： 电子信息工程 班 级： 电子1002班 完成时间： 2012年6月1日 - II
摘 要 近年来随着我国经济的迅猛发展，国民的生活水平有了很大的提高，然而，随着生活水平的提高也给人民的物品财产安全带来了系列难题。因此，关于财产安全问题逐渐被人们重视起来。许多家庭都给自己家里安装防盗门，然而如果能设计一种可靠灵敏的报警器安装在居民家中与防盗门相辅工作，这必将为人们的财产安全提供更有效地保障。为此，在此提出“多路断线报警器”的设计。 本次，我设计的就是多路断线报警器，该多路断线报警器具有显示断线位置和报警的功能，我采用的是发光二级管显示断线位置。 该报警器要求灵敏可靠、廉价，进行一定的改装便可适用于家庭和小型企业。 报警时可以一接触立即报警，以增加报警的突然性和隐蔽性，报警时还伴光控显示报警位置的功能。
关键词 报警器；发光二极管；可控硅；断路；导通 - III
ABSTRACT In recent years, with the rapidly development of economy in our country, the national standard of living development also brings a series of problems for the people's life.so we are concerned more about the problems of property safety.Many families install the security doors of themselves.However,if we can design a reliable and sensitive alarm installing in residents' home,it will work with the security doors.This alarm will provide more effective guarantee for people about the property safety.Therefore,we put forward to the alarm's design. This time,I designed a alarm which has many paths and if where is break,the alarm will alarm.LED,it will show the position of break,so ,I used the LED. It is required that the alarm is sensitive and cheap.Also,it is better that if the alarm with some change can be applied to families and small companies. In order to increase the concealment,when the is contacted,the alarm should immediately report.The lighting function will report that where the wire is break.
Key words alarm; led; silicon controlled;break;conduction - IV
前 言 我相信安全是每一个人在做事之前考虑的第一点，因为只有安全了，才能宝贵的生命不受到伤害，才是生活充满快乐、更加美好。 人类社会进入21世纪，科学技术获得了空前的发展。当今，由于电子计算机技术、现代通讯技术的进步，使人们在空间和时间上的距离都大大地缩短了。现在，大家坐在家里便可以了解发生在世界各地的事情，通过电视屏幕就可以看到大洋彼岸进行的国际体育比赛，或千里之外的亲人“面对面”交谈。查阅资料可以不去图书馆，订票购物都可以在家里进行。无纸办公，在家上班也变得轻而易举。从琳琅满目，功能纷呈的家用电器到工厂自动化控制生产过程，从宇宙航行到水下机器人作业，从电报电话到光纤通信，所有这一切都向人们显示信息时代繁花似锦的动人景象。 近年来，随着改革开放的深入发展，人民的生活水平有了很大提高。各种高档家电产品和贵重物品为许多家庭所拥有，并且人们手中特别是城市居民的积蓄也十分可观。因此，越来越多的居民家庭对财产安全问题十分关心。目前，许多家庭使用了较为安全的防盗门，如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器用于居民家中，必将在防盗和保证财产安全方面发挥更加有效的作用。为此，提出“双路防盗报警器”的设计任务。 该报警器适用于家庭防警、也适用于中小企事业单位。其特点是灵敏、可靠，一经触发，可以立即报警。 - V
目 录 1设计课题任务、功能要求说明及总体方案…………………………………1 1.1 设计课题任务……………………………………………………………1 1.2功能要求说明……………………………………………………………1 1.3 设计课题总体方案介绍及工作原理说明……………………………1 2 设计课题的仿真分析……………………………………………………6 2.1设计课题的仿真结果…………………………………………………6 2.2设计课题的仿真调试………………………………………………6 2.3设计课题利用的公式及计算………………………………………9 3 设计课题硬件系统的设计………………………………………………9 3.1 设计课题硬件系统各模块功能简要介绍……………………………9 3.2设计课题电路原理图、PCB ………………………………………9 3.3 设计课题元器件清单…………………………………………………11 4设计结论、误差分析……………………………………………………12 4.1 设计课题的设计结论及使用说明…………………………………12 4.2 设计课题的误差分析…………………………………………………12 4.3 设计体会………………………………………………………………12 参考文献………………………………………………………………14 致谢……………………………………………………………………15 附录……………………………………………………………………16 - VI
１设计课题任务、功能要求说明及总体方案 1.1 设计课题任务 设计一个多路断线报警器 1.2功能要求说明 1.2.1功能要求： （1）能对四个地点进行监控
（2）正确显示每个断点位置；
（3）出现断点时发出声音提示 1．2.2功能说明：
设计一个多路断线报警器能有声光提示功能 1.3设计课题总体方案介绍及工作原理说明 1.3.1设计总体方案介绍 （1）设计总框图及设计思路 按照题目的提出经过分析以后，我认为本报警器可分为以下几部分：
1、信号比较装置：此装置是一个比较重要的部分，在提供信号后，我采用了可控硅对信号进行比较，在可控硅阳极我连接了一个发光二极管主要来显示是否有短线。如果没有断线，可控硅截止不导通；如果断线后可控硅导通会使二极管发光，在这里我可以通过二极管的发光与否来判断是否有断路。
2、逻辑控制装置：因为本设计采用的是多路断路报警装置，而我所设计的电路是四个地点的检测，如果让使用者每时每刻去观察发光二极管是否发光来判断是否断路显然是不现实的，因此在这里我们要设计一个逻辑控制装置让这个电路变得人性化，智能化。在这里我们采用可控硅连接二极管进行控制，在此电路的控制的下，如果有电路产生断路将会有信号从此电路通过，通过此电路传递到下一个电路模块。 - VII
4、功能提示装置：这是本设计的人性化之所在，在这里有一个声音提示装置，如果这里的声音提示装置发音则说明此装置中有一部分电路发生断路，我们才观察前面的发光二极管那里发光，准确显示断点位置，即可找到断路的地方。
设计框图
信号转换装置信号比较装置逻辑控制装置功能提示
装置
（2）每个单元电路的设计 信号比较装置：
图1.１ 此电路是用来进行信号比较，通过它我们就可以知道是否电路发生了断路。 工作原理： - VIII
有信号源提供的是9V的直流电，在电阻150欧姆的一端接的是控制开关，开关连接的是电源的负极，正常情况下开关是闭合的，可控硅的的控制端接的是地，所以可控硅不导通，发光二极管的阳极电位小于阴极电位，根据发光二极管的单向导电性知发光二极管不导通就不会发光，一旦开关断开，可控硅的就会导通，即发光二级管也会导通显示断点位置。
可控硅的作用：单向可控硅是一种可控整流电子元件，能在外部控制信号作用下由关断变为导通，但一旦导通，外部信号就无法使其关断，只能靠去除负载或降低其两端电压使其关断。单向可控硅是由三个PN结PNPN组成的四层三端半导体器件与具有一个PN结的二极管相比，单向可控硅正向导通受控制极电流控制；与具有两个PN结的三极管相比，差别在于可控硅对控制极电流没有放大作用。
单向可控硅的工作原理： 可控硅导通条件：一是可控硅阳极与阴极间必须加正向电压，二是控制极也要加正向电压。以上两个条件
引用在线资源
图１.２ 单向可控硅的工作原理图 必须同时具备，可控硅才会处于导通状态。另外，可控硅一旦导通后，即使降低控制极电压或去掉控制极电压，可控硅仍然导通。 可控硅关断条件：降低或去掉加在可控硅阳极至阴极之间的正向电压，使阳极电流小于最小维持电流以下。
