实验指导：空气比热容比的测定

空气比热容比的测定在热学中比热容比是一个基本物理量。

过去，由于实验测量手段的原因使得对它的测量误差较大。

现在通过先进的传感器技术使得测量便得简单而准确。

本实验通过压力传感器和温度传感器来测量空气的比热容比。

一、实验目的1. 用绝热膨胀法测定空气的比热容。

2. 观察热力学过程中状态变化及基本物理规律。

3. 学习气体压力传感器和电流型集成温度传感器的原理及使用方法。

二、实验原理理想气体定压摩尔热容量和定体摩尔热容量之间的关系由下式表示R C C v p =- （4-6-1）其中, R 为普适气体常数。

气体的比热容比γ定义为vp C C =γ（4-6-2）气体的比热容比也称气体的绝热系数，它是一个重要的物理量，其值经常出现在热力学方程中。

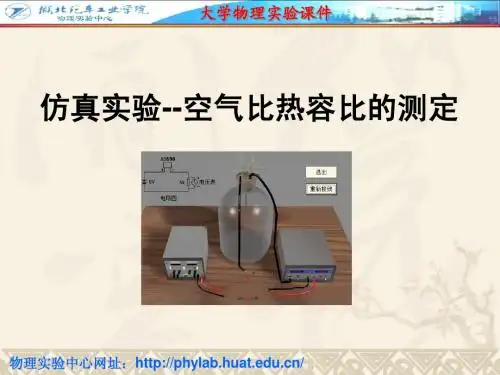

测量仪器如图4-6-1所示。

1为进气活塞C 1，2 为放气活塞C 2，3为电流型集成温度传感器,4为气体压力传感器探头。

实验时先关闭活塞C 2，将原处于环境大气压强为P 0、室温为T 0的空气经活塞C 1送入贮气瓶B 内，这时瓶内空气压强增大，温度升高。

关闭活塞C 1，待瓶内空气稳定后，瓶内空气达到状态Ⅰ（101,,V T P ），V 1为贮气瓶容积。

然后突然打开阀门C 2，使瓶内空气与周围大气相通，到达状态Ⅱ（),,220V T P 后，迅速关闭活塞C 2。

由于放气过程很短，可认为气体经历了一个绝热膨胀过程，瓶内气体压强减小，温度降低。

绝热膨胀过程应满足下述方程γγ2011V P V P =（4-6-3）在关闭活塞C 2之后，贮气瓶内气体温度将升高，当升到温度T 0时，原气体的状态为Ⅰ（101,,V T P ）改变为状态Ⅲ（202,,V T P ），两个状态应满足如下关系：2211V P V P =（4-6-4）由（4-6-3）式和（4-6-4）式，可得)lg /(lg )lg (lg 1210P P P P --=γ （4-6-5）利用（4-6-5）式可以通过测量P 0、P 1和P 2值，求得空气的比热容比γ值。

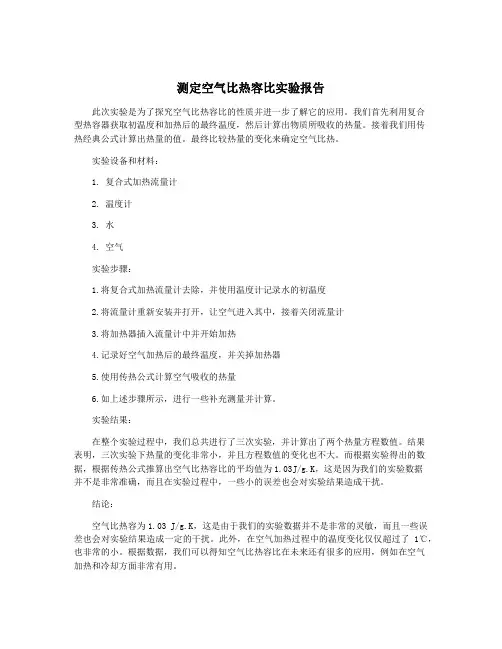

测定空气比热容比实验报告
此次实验是为了探究空气比热容比的性质并进一步了解它的应用。

我们首先利用复合
型热容器获取初温度和加热后的最终温度，然后计算出物质所吸收的热量。

接着我们用传
热经典公式计算出热量的值。

最终比较热量的变化来确定空气比热。

实验设备和材料：
1. 复合式加热流量计
2. 温度计
3. 水
4. 空气
实验步骤：
1.将复合式加热流量计去除，并使用温度计记录水的初温度
2.将流量计重新安装并打开，让空气进入其中，接着关闭流量计
3.将加热器插入流量计中并开始加热
4.记录好空气加热后的最终温度，并关掉加热器
5.使用传热公式计算空气吸收的热量
6.如上述步骤所示，进行一些补充测量并计算。

实验结果：
在整个实验过程中，我们总共进行了三次实验，并计算出了两个热量方程数值。

结果
表明，三次实验下热量的变化非常小，并且方程数值的变化也不大。

而根据实验得出的数据，根据传热公式推算出空气比热容比的平均值为1.03J/g.K，这是因为我们的实验数据
并不是非常准确，而且在实验过程中，一些小的误差也会对实验结果造成干扰。

结论：
空气比热容为1.03 J/g.K，这是由于我们的实验数据并不是非常的灵敏，而且一些误差也会对实验结果造成一定的干扰。

此外，在空气加热过程中的温度变化仅仅超过了1℃，也非常的小。

根据数据，我们可以得知空气比热容比在未来还有很多的应用，例如在空气
加热和冷却方面非常有用。

空气比热容比的测定气体的定压比热容C P 和定容比热容C V 之比⎪⎪⎭⎫⎝⎛=V P C C γ称为气体的比热容比。

γ是一个常用的物理量。

在描述理想气体的绝热过程时，γ成为了联系各个状态参量（P 、V 和T ）的关键参数：（绝热过程，P 、V 之间满足关系：） C PV =γ（1） 气体的比热容比γ除了在理想气体的绝热过程的过程方程中起重要作用之外，它在热力学理论及工程技术的实际应用中也有着重要的作用，例如热机的效率、声波在气体中的传播特性都与之相关。

γ的测量方法很多，传统测量方法是热力学方法[1]（绝热膨胀法）来测量，其优点是原理简单，而且有助于加深对热力学过程中状态变化的了解，但是实验者的操作技术水平对测量数据影响很大，实验结果误差较大。

本实验采用振动法[2]来测量，即通过测定物体在特定容器中的振动周期来推算出γ值）。

振动法测量具有实验数据一致性好，波动范围小，误差较小等优点。

[ 实验目的 ]（1）学习用振动法测定空气的比热容比。

（2）练习使用物理天平、螺旋测微器、数字式周期记录仪、大气压计等。

[ 实验原理 ]图-1 图-2实验装置如图-1所示。

本实验以贮气瓶Ａ内的空气作为研究的热力学系统。

在贮气瓶Ａ正上方连接玻璃细管Ｂ，并且其内有一可自由上下活动的小球Ｃ，由于制造精度的限制，小球和细管之间有0.01mm 到0.02mm 的间隙。

为了弥补从这个小间隙泄漏的气体，通过气泵持续地从贮气瓶的另一连接口Ｄ注入气体，以维持瓶内的压强保持恒定。

适当调节气泵输出的流量，可以使小球在玻璃细管Ｂ内（中央一侧有一小孔K 附近，如图-2所示）在竖直方向上来回振动：当小球在小孔K 的下方并向下运动时，贮气瓶中的气体被压缩，压强增加；而当小球经过小孔向上运动时，气体由小孔膨胀排出，压强减小，小球又落下。

其振动周期可利用周期记录仪测量出来。

若小球质量为m ，直径为d ，当其出于平衡状态时，瓶内气压P 和大气压强0P 之间满足关系：20)2/(d mgP P π+= （2） 当小球由平衡位置向下运动一个小距离x ，这导致贮气瓶内的压强变化dP ，从而小球所受合力F 为：dP d F 2)2/(π= （3）由牛顿运动方程ma F =，得：222)2/(dtxd m dP d =π （4）另一方面，由于小球振动很快，可以近似作为绝热过程处理，于是贮气瓶内气体的压强P ，直和体积V 满足（1）式的绝热方程。

空气比热容比的测定实验报告思考题引言空气比热容比是一个重要的物理参数，它描述了空气在不同温度下的能量储存和传递能力。

在许多工程和科学领域中，准确测定空气的比热容比对于设计和分析过程至关重要。

本次实验旨在通过一系列实验测量，确定空气的比热容比值。

实验设计本次实验采用了回火管法测定空气比热容比的方法。

实验中，先通过气体源产生一个稳定的空气流，并通过一个回火管使其达到稳定温度。

然后，通过测量流体参数的变化，计算空气比热容比的值。

实验装置1.气体源：产生稳定空气流的装置。

2.回火管：用于使空气达到稳定温度的装置。

3.流体参数测量装置：用于测量流体参数变化的仪器，如压力计和温度计等。

实验步骤1.预热：打开气体源和回火管，预热实验装置，使其达到稳定状态。

2.测量：使用压力计和温度计等仪器，测量流体参数的变化。

3.计算：根据测得的数据，计算空气比热容比的值。

实验结果及分析根据实验测得的数据，我们得到了以下结果： 1. 实验1：温度和压力的测量值分别为… 2. 实验2：温度和压力的测量值分别为… 3. …通过对测得的数据进行分析，我们得到了空气比热容比的值为…讨论在本次实验中，我们使用了回火管法测定空气比热容比的方法。

这种方法的优点是…然而，回火管法测定空气比热容比也存在一些限制。

例如…实验误差及改进在本次实验中，我们注意到了一些误差因素，可能会对测定结果产生影响。

这些误差因素包括…为了提高实验的准确性和可靠性，我们可以采取以下改进措施：1.使用更精密的仪器来测量流体参数的变化，以减小测量误差。

2.增加实验数据的采集次数，以提高结果的统计可靠性。

3.对实验装置进行优化，最小化外界环境的影响。

4.…结论通过本次实验，我们成功测定了空气的比热容比，并得到了如下结论：1.空气的比热容比的值为…2.采用回火管法测定空气比热容比的方法具有…本次实验结果对于相关领域的工程和科学研究提供了重要参考依据。

参考文献1.张三，李四，王五（20XX）。
