光电传感器及其应用(精)

光电传感器原理及其应用光电传感器是各种光电检测系统中实现光电转换的关键元件,它是把光信号(红外、可见及紫外光辐射)转变成为电信号的器件。

光电检测方法具有精度高、反应快、非接触等优点,而且可测参数多,传感器的结构简单,形式灵活多样,因此,光电式传感器在检测和控制中应用非常广泛。

光电式传感器是以光电器件作为转换元件的传感器。

它可用于检测直接引起光量变化的非电量,如光强、光照度、辐射测温、气体成分分析等;也可用来检测能转换成光量变化的其他非电量,如零件直径、表面粗糙度、应变、位移、振动、速度、加速度,以及物体的形状、工作状态的识别等。

光电式传感器具有非接触、响应快、性能可靠等特点,因此在工业自动化装置和机器人中获得广泛应用。

近年来,新的光电器件不断涌现,特别是CCD图像传感器的诞生,为光电传感器的进一步应用开创了新的一页。

光电传感器的原理:由光通量对光电元件的作用原理不同所制成的光学测控系统是多种多样的,按光电元件(光学测控系统)输出量性质可分二类,即模拟式光电传感器和脉冲(开关)式光电传感器.模拟式光电传感器是将被测量转换成连续变化的光电流,它与被测量间呈单值关系.模拟式光电传感器按被测量(检测目标物体)方法可分为透射(吸收)式,漫反射式,遮光式(光束阻档)三大类.所谓透射式是指被测物体放在光路中,恒光源发出的光能量穿过被测物,部份被吸收后,透射光投射到光电元件上;所谓漫反射式是指恒光源发出的光投射到被测物上,再从被测物体表面反射后投射到光电元件上;所谓遮光式是指当光源发出的光通量经被测物光遮其中一部份,使投射刭光电元件上的光通量改变,改变的程度与被测物体在光路位置有关。

光敏二级管是最常见的光传感器。

光敏二极管的外型与一般二极管一样,只是它的管壳上开有一个嵌着玻璃的窗口,以便于光线射入,为增加受光面积,PN结的面积做得较大,光敏二极管工作在反向偏置的工作状态下,并与负载电阻相串联,当无光照时,它与普通二极管一样,反向电流很小(<μA),称为光敏二极管的暗电流;当有光照时,载流子被激发,产生电子-空穴,称为光电载流子。

对射型光电传感器的原理及应用射型光电传感器（Thru-Beam Photoelectric Sensor）是一种利用光电效应实现光信号的采集和转换的传感器。

它由发光器和接收器两部分组成，通过发射器发射光束，当被探测物体遮挡光束时，接收器将接收到的光信号转换为电信号输出，从而实现对被探测物体存在与否的检测。

射型光电传感器的原理是基于光的传播和接收过程。

当发光器发射的光束未被遮挡时，光束会直接到达接收器，产生明亮的信号；当被探测物体遮挡光束时，光束被阻挡，无法到达接收器，产生暗信号。

通过检测输出信号的明暗变化，可以判断是否存在被探测物体。

射型光电传感器具有以下几个特点：1.高精度：射型光电传感器能够实现高精度的光信号检测，当被探测物体与光束之间的距离变化较小时，传感器也能够及时响应。

2.长检测距离：由于射型光电传感器采用发射和接收分离的结构，使其能够实现较长的检测距离，可以在不同的应用场景中实现灵活的安装。

3.抗干扰能力强：射型光电传感器工作时，通过阻挡光束来判断是否存在被探测物体，与被探测物体的颜色、材质等特性无关，因此具有较强的抗干扰能力。

射型光电传感器的应用十分广泛，主要包括以下几个方面：1.自动门控制：射型光电传感器可以用于自动门的控制，当门口被探测物体阻挡时，传感器会感知到并触发门的开启或关闭。

2.输送线上物体检测：射型光电传感器可以用于物流输送线上的物体检测，当被探测物体到达传感器位置时，传感器会发出信号，触发相应的动作，如停止或启动输送线等。

3.机器人导航：射型光电传感器可以用于机器人导航系统中，依靠传感器感知周围环境，判断机器人的运动路径，以避免与障碍物发生碰撞。

4.自动灯光控制：射型光电传感器可以用于智能照明系统中，根据光照条件或人的行进情况，控制灯光的开启和关闭，实现节能和舒适的照明效果。

总之，射型光电传感器以其高精度、长检测距离和强抗干扰能力等特点，广泛应用于自动化控制系统中。

光学传感器的工作原理及其应用光学传感器是一种测量、检测物理量（如温度、光强、距离等）的传感器，它利用光学原理将物理量转化成能够测量的电信号。

现代工业生产和科研领域中，光学传感器应用广泛，包括机器人、医学、自动化、航空航天等各个领域。

本文将从光学传感器的基本原理、分类、构成和应用等方面进行介绍。

一、光学传感器的基本原理光学传感器通过感光元件对光线的照射和反射进行探测，从而测量物理量。

在真实世界中，各种物理量都具有不同的光学特性，例如吸收、散射和反射等。

光学传感器利用这些光学特性，将外界物理量转换成光学信号，再利用光电转换器转化成电信号进行处理。

二、光学传感器的分类光学传感器的分类主要有以下几种：1.反射式光学传感器反射式光学传感器通常由发光二极管、检测器、放大器等部件组成，它通过测量光线反射的强度或差异，确定物体的位置或存在状态。

反射式光学传感器常用于物体位置的检测和计数等。

2.透射式光学传感器透射式光学传感器通常由光源、透明物、检测器组成，它通过测量透光率或透射率来确定物体的存在状态。

透射式光学传感器常用于检测透明、液体、无色物品等。

3.光纤传感器光纤传感器主要是一种光学能量传输和监测技术，它是利用光纤的折射和反射等特性对环境参数进行测量。

光纤传感器可以利用其精密的测量性能、抗干扰性能和温度补偿等优点，广泛应用于环境监测、军事、油气等领域。

三、光学传感器的构成要素光学传感器主要由光源、光纤、检测器、信号处理器和输出等几个部分组成。

其中，光源和光纤负责光信号的传递，检测器将光信号通过光电转换器转化为电信号，信号处理器对电信号进行解析和去噪等处理，输出部分将结果输出到人机界面等终端上，提供给用户参考。

四、光学传感器的应用光学传感器在工业、医学、军事、石油等领域具有广泛的应用，下面主要介绍其应用领域如下：1.机器人领域机器人在工业生产和制造等领域中不断发展和应用，光学传感器在机器人领域中可以扮演非常重要的角色。

SICK光电传感器八大经典应用，你知道几个？SICK光电传感器八大经典应用，你知道几个呢？SICK光电传感器即环境光检测（依据传感器的照度用受光部检测的光量来判定四周的明暗）与接近检测（从具备传感器的发光源放射的光线照射到测量对象上，依据反射到传感器的接近用受光部的光量来判定距离测量对象的远近）。

环境光传感器可以优化调整 LED 背景灯的照明，这样不管是在昏暗的电影院还是光照充分的室外，在任何环境下我们的移动电话都能自我调整到适合的亮度。

接近传感器可以在接听电话的时候关掉触屏，这样我们就不会触到屏幕上的按键导致蓦地挂断电话或者点开其他功能了。

SICK光电传感器各种不同的汽车电子应用需求，有多种接近检测方法，如电容感测、红外、超声波、光学等。

对从 5mm 到300mm 范围的接近检测，电容式感测技术相对其它技术而言有很多优势：杰出的牢靠性、简单的机械设计、低功耗和低成本。

相比于触摸检测，在汽车门禁系统中使用接近检测的优势在于它能够在识别车主的时间上抢先，其结果是拉门之前，门锁就已经处于打开状态。

检测空间手势用于打开或关闭设备，也是汽车电子中常见应用。

同时使用两个或多个电容式接近传感器，就可以通过检测手掌在空中的简单动作（如在被检设备前挥手）来打开或关闭设备。

在电灯内设计传感电极有很多不同的方法，从使用细铜线到采纳可直接附着在塑料上的导电聚合物都有。

SICK光电传感器在屏蔽门上的应用为了安全，地铁屏蔽门越来越多地被地铁月台所使用。

接近开关传感器将会大量投入屏蔽门的技术应用中，地铁事故将会在传感器的应用中降到。

目前屏蔽门系统用来检测开门与关门的常用方案，一般是通过两个接近开关来检测门的开启和关闭。

由于接近传感器能以非接触方式进行检测，所以不会磨损和损伤检测对象物。

这也是它适合在地铁上安装的一个重要原因，随着接近传感器性能进一步提高，它将应用于更多的场合，将来不仅仅是地铁门，在公交等其它屏蔽门上都会有广泛的应用。

光电传感器的应用与研究摘要：在科学技术高速发展的现代社会中，人类已经入瞬息万变的信息时代，人们在日常生活，生产过程中，主要依靠检测技术对信息经获取、筛选和传输，来实现制动控制，自动调节，目前我国已将检测技术列入优先发展的科学技术之一。

由于微电子技术，光电半导体技术，光导纤维技术以及光栅技术的发展，使得光电传感器的应用与日俱增。

这种传感器具有结构简单、非接触、高可靠性、高精度、可测参数多、反应快以及结构简单,形式灵活多样等优点，在自动检测技术中得到了广泛应用，它一种是以光电效应为理论基础，由光电材料构成的器件。

关键词：PSD,效应，原理，光电传感器目录摘要 (1)一、绪论 (3)1.1光电传感器概述 (3)1.2光电传感器发展 (4)二、光电传感器的基本原理 (7)2.1光电效应 (7)2.2光电原件及特性 (8)2.3光电传感器 (11)三、新型的光电传感器 (15)3.1 CCD传感器 (15)3.2光纤传感器 (16)3.3光电位传置感器 (6)四、其他的光电传感器 (20)4.1 高速光电二极管 (20)4.3 光位置传感器 (22)五、光电传感器的应用 (23)5.1光电传感器的优点 (23)5.2光电传感器的具体应用举例 (23)六、我对光电传感器的看法 (26)七、结论 (28)一、绪论1.1光电传感器概述（1）定义光电传感器是采用光电元件作为检测元件的传感器。

它首先把被测量的变化转换成光信号的变化，然后借助光电元件进一步将光信号转换成电信号。

光电传感器一般由光源、光学通路和光电元件三部分组成。

光电检测方法具有精度高、反应快、非接触等优点，而且可测参数多，传感器的结构简单，形式灵活多样，因此,光电式传感器在检测和控制中应用非常广泛。

（2）光电传感器的分类光电元件有光敏电阻、光电二极管、光电三极管、发光二极管（LED）、光电倍增管、光电池、光电耦合器件等。

由光通量对光电元件的作用原理不同所制成的光学测控系统是多种多样的，按光电元件（光学测控系统）输出量性质，光电式传感器可分二类，即模拟式光电传感器和脉冲（开关）式光电传感器；模拟式光电传感器按被测量（检测目标物体）方法又可分为透射（吸收）式、漫反射式、遮光式（光束阻挡）三大类。

光电传感器的认识与应用内容摘要：传感器是衡量一个国家科学技术发展的重要标志。

光电传感器作为传感器中的重要一员，广泛应用于社会生活的各个方面。

本文简单介绍了光电传感器的理论基础，以及光电传感器相较于其他传感器的特点及优点和常见的五种光电传感器，同时结合传感器的工作原理，举例说明了传感器在日常生活的常见应用。

关键词：光电传感器、光电效应、光敏材料一、理论基础1.光电效应光电效应通常分为外光电效应和内光电效应两大类。

外光电效应是指在光照射下，电子逸出物体表面的外发射的现象，也称光电发射效应，基于这种效应的光电器件有光电管、光电倍增管等。

内光电效应是指入射的光强改变物质导电率的物理现象，称为光电导效应，大多数光电控制应用的传感器，如光敏电阻、光敏二极管、光敏三极管、硅光电池等都属于内光电效应类传感器。

2.工作原理光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。

一般情况下，有三部分构成，分别为：发送器、接收器和检测电路。

发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。

光束不间断地发射，或者改变脉冲宽度。

接收器有光电二极管、光电三极管、光电池组成。

在接收器的前面，装有光学元件如透镜和光圈等。

在其后面是检测电路，它能滤出有效信号和应用该信号。

二、光电传感器的认识1.结构分析光电传感器通常由三部分构成，它们分别为：发送器、接收器和检测电路。

发射器带一个校准镜头，将光聚焦射向接收器，接收器出电缆将这套装置接到一个真空管放大器上。

在金属圆筒内有一个小的白炽灯做为光源，这些小而坚固的白炽灯传感器就是如今光电传感器的雏形。

接收器有光电二极管、光电三极管及光电池组成。

光敏二极管是现在最常见的传感器。

光电传感器光敏二极管的外型与一般二极管一样，只是它的管壳上开有一个嵌着玻璃的窗口，以便于光线射入，为增加受光面积，PN结的面积做得较大，光敏二极管工作在反向偏置的工作状态下，并与负载电阻相串联，当无光照时，它与普通二极管一样，反向电流很小称为光敏二极管的暗电流;当有光照时，载流子被激发，产生电子-空穴，称为光电载流子。

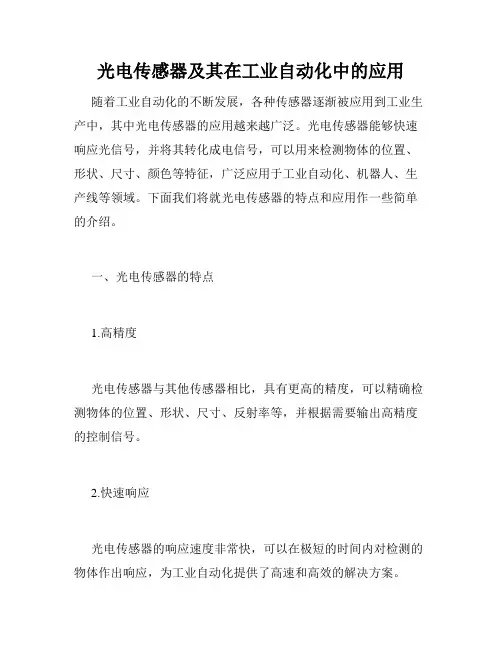

光电传感器及其在工业自动化中的应用随着工业自动化的不断发展，各种传感器逐渐被应用到工业生产中，其中光电传感器的应用越来越广泛。

光电传感器能够快速响应光信号，并将其转化成电信号，可以用来检测物体的位置、形状、尺寸、颜色等特征，广泛应用于工业自动化、机器人、生产线等领域。

下面我们将就光电传感器的特点和应用作一些简单的介绍。

一、光电传感器的特点1.高精度光电传感器与其他传感器相比，具有更高的精度，可以精确检测物体的位置、形状、尺寸、反射率等，并根据需要输出高精度的控制信号。

2.快速响应光电传感器的响应速度非常快，可以在极短的时间内对检测的物体作出响应，为工业自动化提供了高速和高效的解决方案。

3.可靠性高光电传感器的工作原理比较简单，由于没有机械接触部件，一般不会出现故障，从而确保了其长时间的可靠性。

4.适应性强光电传感器可以对不同的工作环境进行适应，例如：温度、湿度、腐蚀等环境，可以在恶劣的环境下正常工作。

二、光电传感器的应用1.自动化装置光电传感器被广泛应用于自动化装置的位置检测、气缸行程检测、计数、物体识别等方面，可以大大提高生产效率和质量。

2.机器人控制光电传感器可以作为机器人的眼睛，用来检测物体的形状和位置，从而控制机器人的动作，实现更加精准和高效的机器人控制。

3.物料检测在生产线上，光电传感器能够检测物料的尺寸、颜色、位置等特征，用来控制生产线的流程和质量，可以大大提高生产效率和质量。

4.瓶装生产线大量的瓶装产品需要传输和分类，光电传感器可以用来实现瓶子的检测、分类、计数等自动化控制功能，提高了生产线的生产效率和质量。

5.汽车工业光电传感器在汽车工业中的应用非常广泛，例如：用来检测轮胎的大小、形状、位置等，还可以用来控制汽车的安全设备，从而保障汽车和驾驶者的安全。

三、光电传感器的未来从当前的技术发展趋势来看，光电传感器未来的发展主要是集成化、小型化、数字化和多功能化。

目前，由于传感器技术的限制，光电传感器在准确性、稳定性和功能方面还存在一些局限性，需要进一步加强研究和改进。
