S7-200常用指令

一、PLC梯形图语言的编程原则

1、梯形图由多个梯级组成，每个线圈可构成一个梯级， 每个梯级有多条支路，每个梯级代表一个逻辑方程；

2、梯形图中的继电器继电器、接点、线圈不是物理的，是PLC存储器中的位(1=ON；0=OFF)；编程时常开/常闭接点可无限次引用，线圈输出只能是一次；

3、梯形图中流过的不是物理电流而是“概念电流”，只 能从左向右流；

4、用户程序的运算是根据PLC的输入/输出映象寄存器中的内容，逻辑运算结果可以立即被后面的程序使用；

5、PLC的内部继电器不能做控制用，只能存放逻辑控制的中间状态；

6、输出线圈不能直接驱动现场的执行元件，通过I/O模块上的功率器件来驱动。

二、存储器区域

输入映像寄存器（I）

输出映像寄存器（Q）

变量存储器（ V ）

定时器存储器（ T ）

计数器存储器（ C ） 模拟量输入映像寄存器（AI）

模拟量输出映像寄存器（AQ）

累加器（AC）

高速计数器（H C ）

说明：

1) 输入映像寄存器（I）的状态只能由外部输入信号驱动，而不能由程序来改变其状态。即在程序中，只能出现输入映像寄存器的触点，而不能出现其线圈。

2) 输出映像寄存器(Q)是PLC用来向外部负载发送控制命令的窗口。每一个输出端子与输出映像寄存器（ Q ）的一个相应位想对应。并有无数对常开和常闭触点供编程时使用。

3) 定时器存储器（T）,PLC所提供的定时器作用相当于继电器控制系统中的时间继电器。每个定时器可提供无数对常开和常闭触点供编程使用。其设定时间通常由程序设置。S7-200 PLC提供了三种定时器：TON－通电延时;TONR－有记忆通电延时;TOF－断电延时。S7-200 PLC提供了三种定时精度：1ms、10ms、100ms

4) 计数器（C），计数器用于累计计数输入端接收到的脉冲电平由低到高的脉冲个数。计数器可提供无数对常开和常闭触点供编程使用，其设定值通常由程序赋予。地址格式：C[计数器号]如C5，S7-200 PLC提供了三种计数器：CTU－增计数器、CTD－减计数器、CTUD－增减计数器

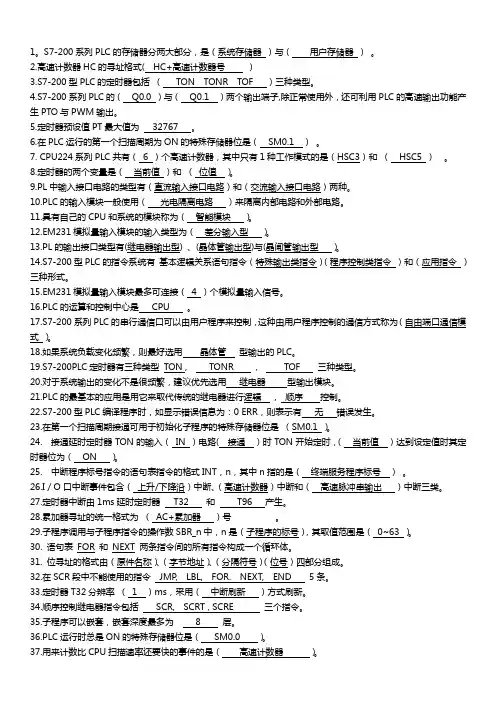

1。S7-200系列PLC的存储器分两大部分，是（系统存储器 ）与（ 用户存储器 ） 。

2.高速计数器HC的寻址格式( HC+高速计数器号 ）

3.S7-200型PLC的定时器包括 （ TON TONR TOF ）三种类型。

4.S7-200系列PLC的（ Q0.0 ）与（ Q0.1 ）两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。

5.定时器预设值PT最大值为 32767 。

6.在PLC运行的第一个扫描周期为ON的特殊存储器位是（ SM0.1 ） 。

7. CPU224系列PLC共有（ 6 ）个高速计数器，其中只有1种工作模式的是（HSC3）和 （ HSC5 ） 。

8.定时器的两个变量是（ 当前值 ）和 （ 位值 ）。

9.PL中输入接口电路的类型有（直流输入接口电路）和（交流输入接口电路）两种。

10.PLC的输入模块一般使用（ 光电隔离电路 ）来隔离内部电路和外部电路。

11.具有自己的CPU和系统的模块称为（ 智能模块 ）。

12.EM231模拟量输入模块的输入类型为（ 差分输入型 ）。

13.PL的输出接口类型有(继电器输出型) 、(晶体管输出型)与(晶闸管输出型 ）。

14.S7-200型PLC的指令系统有

基本逻辑关系语句指令（特殊输出类指令）（程序控制类指令 ）和（应用指令 ）三种形式。

15.EM231模拟量输入模块最多可连接（ 4 ）个模拟量输入信号。

16.PLC的运算和控制中心是 CPU 。

17.S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为（自由端口通信模式 ）。

18.如果系统负载变化频繁，则最好选用 晶体管 型输出的PLC。

19.S7-200PLC定时器有三种类型 TON , TONR , TOF 三种类型。

1 江苏城市职业学院五年制高职

《PLC应用技术》课程复习提纲（含部分参考答案）

考核方式 说明

本课程的考核采用学习过程性考核+操作技能考核+理论知识考核三者相结合的方式。其中，学习过程考核包括上课表现、平时作业、任务完成情况；操作技能考核为学生独立上机考核（以上两项各办学点自行安排考核方式）；理论知识考核省校统一命题。

理论知识考核采用闭卷形式，考试范围不超过教材上各模块任务“思考练习”以及“复习提纲”的内容。

考试的题型有：填空20%、单项选择20%、判断20%、简述10%、LAD—STL转换10%、PLC控制系统设计（包括确定输入/输出设备、I/O分配、PLC外部接线、梯形图设计）20%。

成绩评定

学习过程性考核占总成绩50%；操作技能考核占总成绩20%；理论知识考核（期末成绩）占总成绩30%。

绪论

【填空】

1．PLC按结构型式分为（整体式 ）、（ 模块式 ）、（ 叠装式 ）三种类型。

2．PLC按用途分为（ 通用型 ）、（专用型 ）两种。

3．从系统组成来看，PLC由（ 硬件系统 ）和（软件系统 ）组成。

4．从PLC硬件组成结构来看，PLC主要由（ cpu模块 ）、（ 输入模块 ）、（ 输出模块 ）、（ 编程装置 ）和（ 电源 ）等组成。

5．（I/O模块 ）是连接外围设备和CPU模块的桥梁。

6．S7-200系列PLC有（220V AC）电源型（ 24V DC ）电源型两种。

7．（ I/O总点数 ）是衡量PLC接入信号和可输出信号的数量的指标。

8．PLC的输入/输出有开关量和模拟量两种。其中开关量用最（ I/O点数 ）表示，模拟量用（ I/O通道数 ）表示。

9．存储器容量是衡量可存储用户应用程序多少的指标，通常以（字或千字 ）为单位。

10．（ 内部寄存器 ）的种类和数量是衡量PLC硬件功能的一个指标。

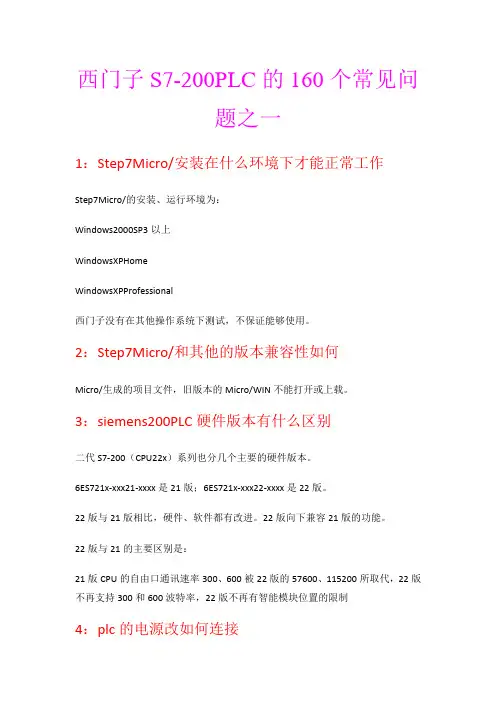

西门子S7-200PLC的160个常见问题之一

1：Step7Micro/安装在什么环境下才能正常工作

Step7Micro/的安装、运行环境为：

Windows2000SP3以上

WindowsXPHome

WindowsXPProfessional

西门子没有在其他操作系统下测试，不保证能够使用。

2：Step7Micro/和其他的版本兼容性如何

Micro/生成的项目文件，旧版本的Micro/WIN不能打开或上载。

3：siemens200PLC硬件版本有什么区别

二代S7-200（CPU22x）系列也分几个主要的硬件版本。

6ES721x-xxx21-xxxx是21版；6ES721x-xxx22-xxxx是22版。

22版与21版相比，硬件、软件都有改进。22版向下兼容21版的功能。

22版与21的主要区别是：

21版CPU的自由口通讯速率300、600被22版的57600、115200所取代，22版不再支持300和600波特率，22版不再有智能模块位置的限制

4：plc的电源改如何连接 在给CPU进行供电接线时，一定要特别小心分清是哪一种供电方式，如果把220VAC接到24VDC供电的CPU上，或者不小心接到24VDC传感器输出电源上，都会造成CPU的损坏。

5：200PLC的处理器是多少位的

S7-200CPU的中央处理芯片数据长度为32位。从CPU累加器AC0/AC1/AC2/AC3的数据长度也可以看出。

6：如何进行S7-200的电源需求与计算

S7-200CPU模块提供5VDC和24VDC电源：

当有扩展模块时CPU通过I/O总线为其提供5V电源，所有扩展模块的5V电源消耗之和不能超过该CPU提供的电源额定。若不够用不能外接5V电源。

每个CPU都有一个24VDC传感器电源，它为本机输入点和扩展模块输入点及扩展模块继电器线圈提供24VDC。如果电源要求超出了CPU模块的电源定额，你可以增加一个外部24VDC电源来提供给扩展模块。
