呼吸机基本知识(全)

呼吸机基础知识

呼吸机基础知识

一、 呼吸系统的正常解剖和结构

1、呼吸道以环状软骨下缘为界分为上下呼吸道。

上呼吸道是气体进入肺脏的门户，为生理性死腔，上呼吸道占一半，呼吸道的阻力约45%来自鼻与喉。

下呼吸道包括气管、支气管、细支气管和终末细支气管。气管切开一般在第2-4软骨环进行。

2、胸廓由12块胸椎、1块胸骨、12对肋骨、肋间肌和膈肌等组成。在神经的支配下胸廓可随意而有规律的进行呼吸运动。

3、呼吸是机体与外界之间的气体交换过程，由三个环节组成，外呼吸、气体的运输、内呼吸。

外呼吸是肺毛细血管血液与外界环境之间的气体交换过程，包括肺通气和肺换气过程。肺通气是肺与外界环境之间的气体交换过程。

肺换气是肺泡与肺毛细血管血液之间的气体交换过程。

影响肺换气的因素：

（1）呼吸膜的厚度，呼吸膜由含肺表面活性物

质的液体层、肺泡上皮细胞、上皮基底膜、肺泡间隙和毛细血管膜之间的间隙、毛细血管基膜和毛细血管内皮细胞层。

（2）呼吸膜的面积，气体扩散速率与扩散面积成正比，肺扩散总面积大70平方米。

（3）通气/血流比值约为0.84。

气体运输是由循环血液O2从肺运输到组织之间的气体交换。

内呼吸是组织毛细血管血液与组织、细胞之间的气体交换过程。

4、呼吸运动是呼吸肌的收缩和舒张引起的胸廓节律性扩大和缩小。胸廓扩大称为吸气运动，主要吸气肌是膈肌和肋间外肌，胸廓缩小称为呼气运动。

吸气肌是是胸廓扩大而产生吸气动作的呼吸肌，主要指膈肌和肋间外肌。

呼气肌是指是胸廓缩小的呼吸肌，主要指肋间内肌和腹壁肌肉。

辅助呼吸肌指斜角肌、胸锁乳突肌、胸背部肌肉。

吸气过程是主动过程，膈肌下降扩大胸廓上下径，肋间外肌收缩，增大胸廓前后径和左右径，使胸腔容积增大，压力下降，空气进入肺内。

呼气过程是被动过程，肺脏的弹性回缩力和肺泡表面张力构成肺的弹性回缩力，膈肌和肋间外肌舒张，胸腔缩小，压力增大，呼气。

二、胸内压和肺内压变化。

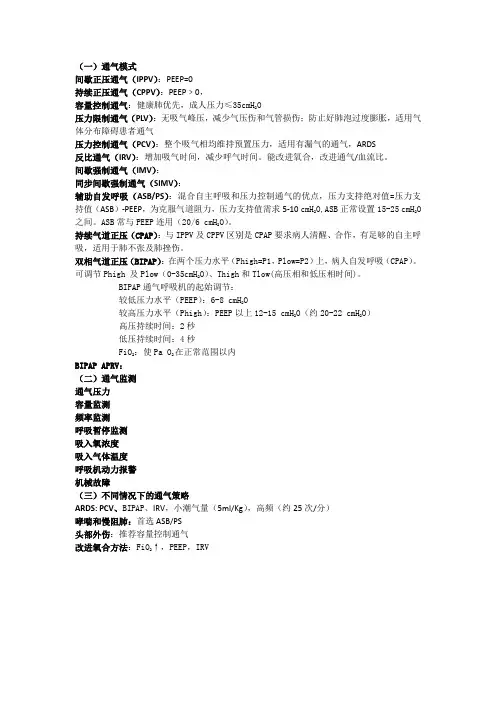

（一）通气模式

间歇正压通气（IPPV）：PEEP=0

持续正压通气（CPPV）：PEEP﹥0，

容量控制通气：健康肺优先，成人压力≤35cmH2O

压力限制通气（PLV）：无吸气峰压，减少气压伤和气管损伤；防止好肺泡过度膨胀，适用气体分布障碍患者通气

压力控制通气（PCV）：整个吸气相均维持预置压力，适用有漏气的通气，ARDS

反比通气（IRV）：增加吸气时间，减少呼气时间。能改进氧合，改进通气/血流比。

间歇强制通气（IMV）：

同步间歇强制通气（SIMV）：

辅助自发呼吸（ASB/PS）：混合自主呼吸和压力控制通气的优点，压力支持绝对值=压力支持值（ASB）-PEEP，为克服气道阻力，压力支持值需求5-10 cmH2O,ASB正常设置15-25 cmH2O之间。ASB常与PEEP连用（20/6 cmH2O）。

持续气道正压（CPAP）：与IPPV及CPPV区别是CPAP要求病人清醒、合作，有足够的自主呼吸，适用于肺不张及肺挫伤。

双相气道正压（BIPAP）：在两个压力水平（Phigh=P1，Plow=P2）上，病人自发呼吸（CPAP）。可调节Phigh 及Plow（0-35cmH2O）、Thigh和Tlow(高压相和低压相时间)。

BIPAP通气呼吸机的起始调节：

较低压力水平（PEEP）：6-8 cmH2O

较高压力水平（Phigh）：PEEP以上12-15 cmH2O（约20-22 cmH2O）

高压持续时间：2秒

低压持续时间：4秒

FiO2：使Pa O2在正常范围以内

BIPAP APRV：

（二）通气监测

通气压力

容量监测

频率监测

呼吸暂停监测

吸入氧浓度

吸入气体温度

呼吸机动力报警

机械故障

（三）不同情况下的通气策略

ARDS: PCV、BIPAP、IRV，小潮气量（5ml/Kg），高频（约25次/分）

欢迎阅读

呼吸机基本知识

模式

1、A/C模式：是辅助通气（AV）和控制通气（CV）两种模式的结合，当患者自主呼吸频率低于预置频率或患者吸气努力不能触发呼吸机送气时，呼吸机即以预置的潮气量及通气频率进行正压通气，即CV；当患者的吸气能触发呼吸机时，以高于预置频率进行通气，即AV。

例：患者调A/C模式时，如果患者没有自主呼吸，那就全部由机器送气即控制模式（PB840呼吸机上会显示C），如果患者有自主呼吸，且自主呼吸频率大于机器设定值时呼吸机即按患者自主的呼吸频率送气即辅助模式（此时送气量也是由事先调整好的参数送气。）（PB840呼吸机上会显示A）

使用A/C模式（定容型）时应调整以下参数：潮气量、呼吸频率、氧流量、触发敏感度，（必要时调peep）。

2、SIMV模式同步间歇指令通气：是指呼吸机以预设指令频率向患者输送常规通气，在两次机械呼吸之间允许患者自主呼吸。（其实就是指呼吸机在每分钟内按预设的呼吸参数（呼吸频率、潮气量、呼吸比值等）给予患者指令通气，在触发窗内出现自主呼吸，便协助患者完成自主呼吸，如触发窗内无自主呼吸，则在触发窗结束时给予间歇正压通气。

特点：通气设定IMV的频率和潮气量确保最低分钟量；

 SIMV能与患者的自主呼吸同步，减少患者与呼吸机的对抗，减低正压通气的血流动力学影响；

 通过调整预设的IMV的频率改变呼吸支持的水平，即从完全支持到部分支持，，减轻呼吸肌萎缩； 欢迎阅读

 用于长期带机的患者的撤机；但不适当的参数设置（如流速及VT设定不当）可增加呼吸功，导致呼吸肌疲劳或过度通气。

参数设置：潮气量、流速/吸气时间、控制频率、触发灵敏度，当压力控制SIMV时需设置压力水平及吸气时间。

3、Spont自主呼吸模式：是指呼吸机的工作都由病人自主呼吸来控制的呼吸模式，即病人控制呼吸机，呼吸机仅提供吸入氧浓度，压力支持通气和病人的呼吸末继续抬高，增加气体交换面积（frc）。

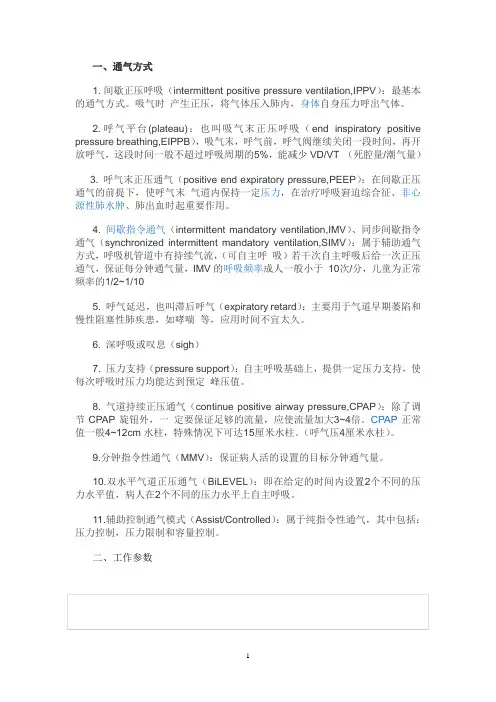

1 一、通气方式 1. 间歇正压呼吸（intermittent positive pressure ventilation,IPPV）：最基本的通气方式。吸气时 产生正压，将气体压入肺内，身体自身压力呼出气体。 2. 呼气平台(plateau)：也叫吸气末正压呼吸（end inspiratory positive pressure breathing,EIPPB），吸气末，呼气前，呼气阀继续关闭一段时间，再开放呼气，这段时间一般不超过呼吸周期的5%，能减少VD/VT （死腔量/潮气量） 3. 呼气末正压通气（positive end expiratory pressure,PEEP）：在间歇正压通气的前提下，使呼气末 气道内保持一定压力，在治疗呼吸窘迫综合征、非心源性肺水肿、肺出血时起重要作用。 4. 间歇指令通气（intermittent mandatory ventilation,IMV）、同步间歇指令通气（synchronized intermittent mandatory ventilation,SIMV）：属于辅助通气方式，呼吸机管道中有持续气流，（可自主呼 吸）若干次自主呼吸后给一次正压通气，保证每分钟通气量，IMV的呼吸频率成人一般小于 10次/分，儿童为正常频率的1/2~1/10 5. 呼气延迟，也叫滞后呼气（expiratory retard）：主要用于气道早期萎陷和慢性阻塞性肺疾患，如哮喘 等，应用时间不宜太久。 6. 深呼吸或叹息（sigh） 7. 压力支持（pressure support）：自主呼吸基础上，提供一定压力支持，使每次呼吸时压力均能达到预定 峰压值。 8. 气道持续正压通气（continue positive airway pressure,CPAP）：除了调节CPAP旋钮外，一 定要保证足够的流量，应使流量加大3~4倍。CPAP正常值一般4~12cm水柱，特殊情况下可达15厘米水柱。（呼气压4厘米水柱）。 9.分钟指令性通气（MMV）：保证病人活的设置的目标分钟通气量。 10.双水平气道正压通气（BiLEVEL）：即在给定的时间内设置2个不同的压力水平值，病人在2个不同的压力水平上自主呼吸。 11.辅助控制通气模式（Assist/Controlled）：属于纯指令性通气，其中包括：压力控制，压力限制和容量控制。 二、工作参数
