单片机教程26课:单片机矩阵式键盘接口技术及程序设计发布：2009-4-04 22:40 | 作者：hnrain | 查看：885 次在单片机系统中键盘中按钮数量较多时，为了减少I/O 口的占用，常常将按钮排列成矩阵形式，如图1所示。

在矩阵式键盘中，每条水平线和垂直线在交叉处不直接连通，而是通过一个按钮加以连接。

这样，一个端口（如P1 口）就能组成4*4=16个按钮，比之直接将端口线用于键盘多出了一倍，而且线数越多，区别越明显，比如再多加一条线就能组成20键的键盘，而直接用端口线则只能多出一键（9键）。

由此可见，在需要的键数比较多时，采用矩阵法来做键盘是合理的。

<单片机矩阵式键盘接口技术及编程接口图>矩阵式结构的键盘显然比直接法要复杂一些，识别也要复杂一些，上图中，列线通过电阻接正电源，并将行线所接的单片机的I/O 口作为输出端，而列线所接的I/O 口则作为输入。

这样，当按钮没有按下时，所有的输出端都是高电平，代表无键按下。

行线输出是低电平，一旦有键按下，则输入线就会被拉低，这样, 通过读入输入线的状态就可得知是否有键按下了。

具体的识别及编程办法如下所述。

矩阵式键盘的按钮识别办法确定矩阵式键盘上何键被按下介绍一种行扫描法”行扫描法行扫描法又称为逐行（或列）扫描查询法，是一种最常用的按钮识别办法，如上图所示键盘，介绍过程如下。

判断键盘中有无键按下将全部行线Y0-Y3置低电平，然后检测列线的状态。

只要有一列的电平为低，则表示键盘中有键被按下，而且闭合的键位于低电平线与4根行线相交叉的4个按钮之中。

若所有列线均为高电平，则键盘中无键按下。

判断闭合键所在的位置在确认有键按下后，即可进入确定具体闭合键的过程。

其办法是：依次将行线置为低电平，即在置某根行线为低电平时，其它线为高电平。

在确定某根行线位置为低电平后，再逐行检测各列线的电平状态。

若某列为低，则该列线与置为低电平的行线交叉处的按钮就是闭合的按钮。

ps2标准键盘是什么意思PS/2标准键盘是指一种接口标准，用于连接计算机键盘和主机。

它是由IBM公司在1987年推出的，后来成为了一种行业标准，被广泛应用于个人电脑和其他设备上。

PS/2标准键盘与早期的AT键盘相比，有着更小的插头和更高的信号质量，因此在一定程度上提高了键盘的稳定性和可靠性。

PS/2标准键盘通常采用圆形的迷你DIN连接器，插头上有6根引脚，其中两根用于传输键盘数据，另外四根用于传输电源和地线。

这种接口设计使得PS/2键盘在连接时更加牢固，不容易松动，而且由于采用了差分信号传输技术，可以有效地抵抗干扰和噪音，提高了数据传输的稳定性。

PS/2标准键盘在设计时考虑了人体工程学，按键布局合理，手感舒适，使用起来比较顺手。

同时，PS/2接口还支持热插拔，用户可以在计算机开机的情况下插拔键盘，而不会对系统造成影响，这在一定程度上提高了用户的使用便利性。

PS/2标准键盘在市场上占据了相当大的份额，尤其是在早期的个人电脑上，几乎所有的主板都配备了PS/2接口。

即使在现在，虽然USB接口的键盘已经成为主流，但PS/2键盘依然在一些特定领域有着自己的市场。

比如在一些对稳定性和可靠性要求较高的场合，PS/2键盘仍然被广泛应用，因为它在这些方面具有一定的优势。

总的来说，PS/2标准键盘是一种经典的计算机外设，它以稳定性、可靠性和人体工程学设计著称，曾经在个人电脑领域占据重要地位。

虽然现在已经逐渐被USB接口所取代，但在一些特定的场合，PS/2键盘依然有着自己的市场和优势。

希望本文能够为您解答关于PS/2标准键盘的疑问，谢谢阅读！。

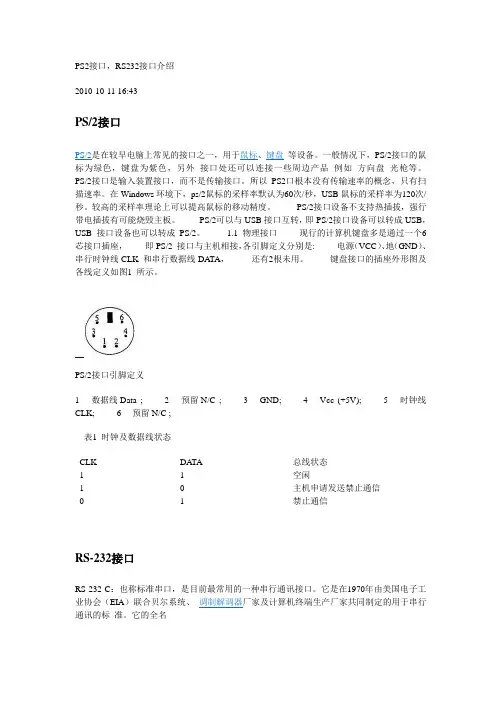

PS2接口，RS232接口介绍2010-10-11 16:43PS/2接口PS/2是在较早电脑上常见的接口之一，用于鼠标、键盘等设备。

一般情况下，PS/2接口的鼠标为绿色，键盘为紫色，另外接口处还可以连接一些周边产品例如方向盘光枪等。

PS/2接口是输入装置接口，而不是传输接口。

所以PS2口根本没有传输速率的概念，只有扫描速率。

在Windows环境下，ps/2鼠标的采样率默认为60次/秒，USB鼠标的采样率为120次/秒。

较高的采样率理论上可以提高鼠标的移动精度。

PS/2接口设备不支持热插拔，强行带电插拔有可能烧毁主板。

PS/2可以与USB接口互转，即PS/2接口设备可以转成USB，USB接口设备也可以转成PS/2。

1.1 物理接口现行的计算机键盘多是通过一个6芯接口插座，即PS/2 接口与主机相接，各引脚定义分别是: 电源（VCC）、地（GND）、串行时钟线CLK 和串行数据线DA TA，还有2根未用。

键盘接口的插座外形图及各线定义如图1 所示。

PS/2接口引脚定义1 ---数据线Data ;2 ---预留N/C ;3 ---GND;4 ---Vcc (+5V);5 ---时钟线CLK;6 ---预留N/C ;表1 时钟及数据线状态CLK DA TA 总线状态1 1 空闲1 0 主机申请发送禁止通信0 1 禁止通信RS-232接口RS-232-C：也称标准串口，是目前最常用的一种串行通讯接口。

它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。

传统的RS-232-C接口标准有25根信号线，采用标准25芯D型插头座。

后来的PC上使用简化了的9芯D型插座。

现在应用中25芯插头座已很少采用。

现在的台式电脑一般有两个串行口：COM1和COM2，从设备管理器的端口列表中就可以看到。

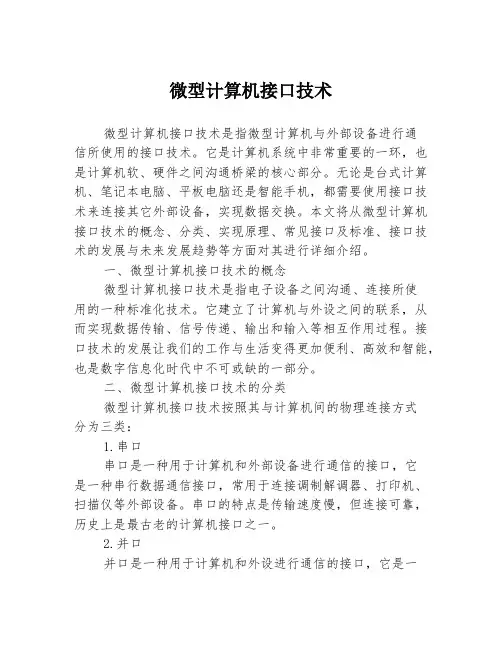

微型计算机接口技术微型计算机接口技术是指微型计算机与外部设备进行通信所使用的接口技术。
