细胞自动机模拟活性污泥法污水处理过程

  • 格式：pdf
  • 大小：227.56 KB
  • 文档页数：11

A cellular automata model for simulating activated sludge wastewater treatment processes
CHEN Qingcai，SHI Jianghong * ，WU Wei
State Key Laboratory of Water Environment Simulation，School of Environment，Beijing Normal University，Beijing 100875 Received 17 December 2010 ； received in revised form 24 January 2011 ； accepted 14 February 2011
细胞自动机模拟活性污泥法污水处理过程
* 陈庆彩， 史江红 ， 吴唯 水环境模拟国家重点实验室， 北京师范大学环境学院， 北京 100875 收稿日期： 2010-12-17 修回日期： 2011-01-24 录用日期： 2011-02-14
摘要： 从活性污泥法污水处理过程的微观机理出发， 建立了污水处理过程的二维细胞自动机模型， 并进行仿真实验． 结果表明： 建立的细胞自动 机模型能够实现污水处理过程的动态可视化， 复现出了污水中有机物被吸附、 降解及微生物生长、 繁殖和衰亡的过程； 仿真中还讨论了污泥颗 粒粒径、 有机物分子半径、 温度和污泥浓度等因素对模拟结果的影响， 因素灵敏度分析结果表明， 污泥颗粒粒径是影响初期吸附阶段的最重要 而温度是影响微生物代谢速率的主要因素， 和实际科学理论相符． 活性污泥法污水处理过程的细胞自动机模型研究有助于理解污水处理 因素， 过程， 可为污水处理提供理论依据和科学指导 ． 关键词： 活性污泥法； 细胞自动机； 仿真； 因素灵敏度 2468 （ 2011 ） 09-1908-11 文章编号： 0253中图分类号： X703 文献标识码： A
活性污泥法是当前处理城镇生活污水和工业 废水最为广泛应用的生物处理方法， 利用活性污泥 具有的强吸附性能和微生物代谢能力， 将污水中的 有机物去除， 从而达到净化水质的目的． 活性污泥 法水处理模型能够将活性污泥法污水处理过程定 量化， 并有助于理解和进一步研究污水处理机理 ，
Abstract ： In this study，a twodimensional cellar automata model was developed to simulate activated sludge wastewater treatment processes． The results show that the model was capable of dynamically visualizing wastewater treatment processes and simulating adsorption and degradation of organic matter and the growth and decay of activated sludge biomass． The sludge particle size， molecular radii of organic substrates， temperature and the sludge concentration had significant influences on the simulation results． The sensitivity analysis indicates that the particle size may be the most important factor in the initial stage of the adsorption process，while the temperature is the major factor controlling the metabolic rate of activated sludge biomass． These findings are and thus provides consistent with the existing theories． The cellar automata model is conducive to better understanding the wastewater treatment processes， theorybased design principles and guidelines for treatment systems． Keywords： activated sludge； cellular automata； simulation； sensitivity analysis
第 31 卷第 9 期 2011 年 9 月
环 境 科 学 学 报 Acta Scientiae Circumstantiae
Vol． 31 ， No． 9 Sep． ， 2011
J］ ． 环境科学学报， 31 （ 9 ） ： 1908-1918 陈庆彩， 史江红， 吴唯． 2011． 细胞自动机模拟活性污泥法污水处理过程［ Chen Q C，Shi J H，Wu W． 2011． A cellular automata model for simulating activated sludge wastewater treatment processes［J］． Acta Scientiae Circumstantiae， 31 （ 9 ） ： 1908-）
为最终实 现 自 动 化 控 制 提 供 技 术 支 持． 早 期 基 于 Monod 方程的活性污泥法数学模型都是静态的， 模 型简单、 易操作． 但这些静态模型无法描述污水处 理系统的动态特征， 也不能解释和刻画污水处理过 “快速去除” 程中有机物 的现象， 以及出水中有机物 浓度对进水水质的响应． 活性污泥动态模型较好地 解决了传统静态模型的这些局限， 其中研究较早的 活性污泥动态模型主要有 WRC 模型 （ Jones，1973 ）

合集下载

活性污泥法处理污水的工艺流程

活性污泥法处理污水的工艺流程

活性污泥法处理污水的工艺流程活性污泥法是一种常用的污水处理方法，适用于处理高浓度有机物的工业废水和城市污水。

其工艺流程主要包括预处理、曝气池、二沉池、回流池、污泥浓缩等步骤。

首先是预处理阶段，污水经过格栅除杂器进行初步的固体物和大颗粒物的筛除，随后进入沉砂池，通过重力沉降将污水中的沙土和颗粒物进一步去除，净化水质。

然后是曝气池阶段。

污水从预处理后进入曝气池，曝气池内投加一定量的活性污泥，活性污泥中的微生物利用有机物进行生长和繁殖，完成有机物的降解过程。

同时，曝气池内通过曝气装置注入空气，提供氧气供微生物呼吸和有机物降解需要的气体，促进微生物代谢活动。

接下来是二沉池阶段。

曝气池中的混合液经过一定时间的停留，微生物降解的有机物被固定在活性污泥颗粒表面形成污泥颗粒，受到重力作用迅速沉降到二沉池的底部。

在二沉池内，污泥和污水进行分离，废水从上方流出，而底部沉降的活性污泥再次回流到曝气池，为下一轮降解提供新的微生物。

然后是回流池阶段。

回流池位于活性污泥法污水处理系统的中间位置，污泥从二沉池中抽取一部分经过处理后回流到曝气池中。

回流池起到稳定活性污泥浓度的作用，同时也可以通过调整回流比例控制曝气池中的活性污泥负荷，保持污水处理系统的平稳运行。

最后是污泥浓缩阶段。

随着废水处理过程中活性污泥的不断积累，废水中的有机物不断被降解，形成大量的污泥。

污泥浓缩是为了使回流的活性污泥浓度适中，防止浓度过高影响废水处理效果。

污泥浓缩可以采用压滤、浓缩污泥泵等方式进行。

总之，活性污泥法是一种高效的污水处理工艺，通过多个阶段的处理和调节，可以有效去除污水中的有机物和颗粒物，提高水质，减少环境污染。

在实际应用中，还可以根据不同的废水特性和处理要求进行工艺优化和改进，以达到更好的处理效果。

活性污泥法处理污水的工艺流程

活性污泥法处理污水的工艺流程

活性污泥法处理污水的工艺流程
《活性污泥法处理污水的工艺流程》
活性污泥法是一种常用的污水处理方法，它通过利用微生物对有机废水进行降解和去除有机物质，从而达到净化水质的目的。

下面将介绍活性污泥法处理污水的工艺流程。

首先，污水经过预处理后，进入进流水箱，经由增氧设备进行氧化还原作用，使水中的有机物质氧化成无机物质。

然后，将污水引入曝气池中，并加入活性污泥，通过曝气设备对污水进行氧化处理，使废水中的有机物质得到降解，同时活性污泥中的微生物被氧气搅拌扩散，增加微生物与有机物质接触的机会。

接着，将含有微生物的活性污泥和处理后的污水一起进入沉淀池中，由于活性污泥附着在废水中悬浮物的表面，其密度大于水，因此可以通过重力沉降将污水中的固体颗粒物和活性污泥分离出来，从而达到净化水质的目的。

经过沉降后的清水被排放出去，而沉淀下的活性污泥则返回至曝气池中，继续参与下一轮的污水处理。

最后，通过对处理后的水质进行监测和调节，确保排放出的水质符合国家相关的废水排放标准。

综上所述，活性污泥法处理污水的工艺流程主要包括进流水箱预处理、曝气池中的氧化处理、沉淀池的分离及清水排放等过程，通过这些步骤能够有效去除污水中的有机物质和悬浮物，使废水得到有效处理和净化。

第12章污水的好氧生物处理(二)活性污泥法精品PPT课件

第12章污水的好氧生物处理(二)活性污泥法精品PPT课件


dd tOKLa (sO O)
式中：
K La ( 污水 K La ( 清水
) )
so ( 污水 so ( 清水
) )
影响KLa值的因素
溶解在水中的憎水性有机物影响KLa值； 水中溶解的无机物影响ρs0值； 温度也影响KLa和ρs0值。
二、曝 气 设 备
曝气的作用与曝气方式
曝气的作用： 1.好氧微生物的需氧代谢 2.兼性微生物酶的好氧合成 3.混合液的搅拌作用（厌氧、缺氧池另加搅拌器）
非活性部分
含水98%~99% 干固体1%~2%
有办法知道确切的生物量吗？
有人曾企图通过直接测定污泥中细胞的DNA量、有机氮量、 三磷酸腺苷（ATP）量、脱氢酶的活力等指标去反映活性污泥 的活力，这种方法既复杂又不准确，而且微生物的含量不断变 化。
按McKinney的分析：
MLSS=Ma+Me+Mi+Mii
1L混合液沉淀30min的活性污泥体积（mL） SV(mL/L)
SVI= 1升混合液中悬浮固体干重（g）
= MLSS(g/L)
曝气池——完成生物处理。 曝气系统——供氧，搅拌。 二沉池——完成泥水分离。 回流污泥——使曝气池保持一定的悬浮固体浓度，
即保持一定的微生物浓度和活性。 剩余污泥——增殖的微生物量，为保持系统稳定运
第十四章 污水的好氧生物 处理（二）——活性污泥法
第一节 基本概念 第二节 气体传递和曝气池
第一节 基 本 概 念
一、活性污泥 Activated sludge
1、什么是活性污泥？
由细菌、菌胶团、原生动物、后生动物等微生物群体及吸附 的污水中有机和无机物质组成的、有一定活力的、具有良好的净 化污水功能的絮绒状污泥。

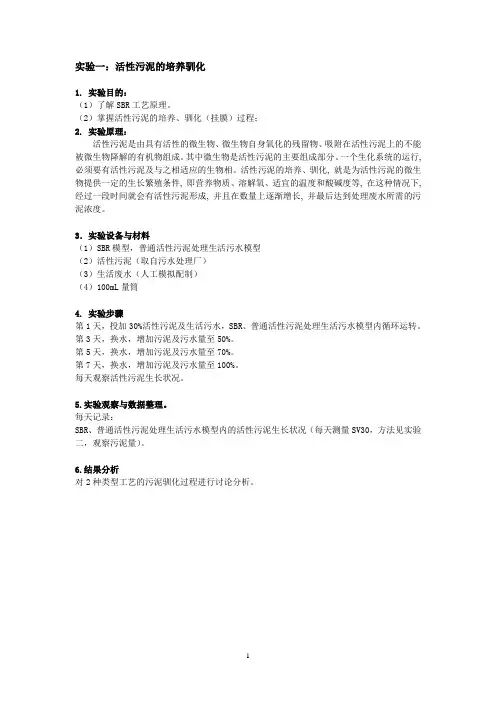

活性污泥法处理生活污水实验(实验方案)

活性污泥法处理生活污水实验(实验方案)

1. 实验目的：（1）了解SBR工艺原理。

（2）掌握活性污泥的培养、驯化（挂膜）过程；2. 实验原理：活性污泥是由具有活性的微生物、微生物自身氧化的残留物、吸附在活性污泥上的不能被微生物降解的有机物组成。

其中微生物是活性污泥的主要组成部分。

一个生化系统的运行,必须要有活性污泥及与之相适应的生物相。

活性污泥的培养、驯化, 就是为活性污泥的微生物提供一定的生长繁殖条件, 即营养物质、溶解氧、适宜的温度和酸碱度等, 在这种情况下, 经过一段时间就会有活性污泥形成, 并且在数量上逐渐增长, 并最后达到处理废水所需的污泥浓度。

3．实验设备与材料（1）SBR模型，普通活性污泥处理生活污水模型（2）活性污泥（取自污水处理厂）（3）生活废水（人工模拟配制）（4）100mL量筒4. 实验步骤第1天，投加30%活性污泥及生活污水，SBR、普通活性污泥处理生活污水模型内循环运转。

第3天，换水，增加污泥及污水量至50%。

第5天，换水，增加污泥及污水量至70%。

第7天，换水，增加污泥及污水量至100%。

每天观察活性污泥生长状况。

5.实验观察与数据整理。

每天记录：SBR、普通活性污泥处理生活污水模型内的活性污泥生长状况（每天测量SV30，方法见实验二，观察污泥量）。

6.结果分析对2种类型工艺的污泥驯化过程进行讨论分析。

1. 实验目的：（1）了解活性污泥的培养、驯化完成的污泥性状；（2）加深对SBR 、普通活性污泥处理生活污水模型等工艺活性污泥性能的理解； （3）掌握常规污泥性质（SV30、MLSS 、SVI ）的测定方法。

2. 实验原理：活性污泥是人工培养的生物絮凝体，它是由好氧微生物及其吸附的有机物组成的。

活性污泥具有吸附和分解废水中的有机物（也有些可利用无机物质）的能力，显示出生物化学活性。

在生物处理废水的设备运转管理中，除用显微镜观察外，下面几项污泥性质是经常要测定的。

这些指标反映了污泥的活性，它们与剩余污泥排放量及处理效果等都有密切关系。
