建筑识图与构造知识点

一、建筑识图基础知识

1. 图纸分类

- 施工图：包括平面图、立面图、剖面图、详图等，用于指导施工。

- 结构图：展示建筑结构的布置、类型、尺寸和连接方式。

- 设备图：涉及给排水、暖通空调、电气等设备布局和连接方式。

2. 图纸符号与图例

- 通用符号：用于表示建筑元素，如墙体、门窗、楼梯等。

- 专用符号：针对特定专业，如电气元件、管道配件等。

- 图例：解释图纸中的符号和标记，帮助理解图纸内容。

3. 尺寸标注

- 线性尺寸：表示长度、宽度、高度等。

- 角度尺寸：表示转角和斜边长度。

- 半径/直径尺寸：用于圆形或弧形元素。

4. 比例尺

- 表示图纸与实际尺寸的比例关系，如1:100、1:200等。

二、建筑构造知识

1. 基础构造

- 浅基础：如条形基础、板式基础。

- 深基础：如桩基础、井基础。

2. 墙体构造 - 承重墙：承担建筑重量和传递荷载。

- 非承重墙：分隔空间，不承担重量。

- 墙体材料：砖、混凝土、石材、玻璃等。

3. 楼板与地面构造

- 楼板类型：钢筋混凝土楼板、预应力混凝土楼板等。

- 地面处理：找平层、保温层、防水层、面层。

4. 屋顶构造

- 平屋顶：通常设有防水层和保温层。

- 坡屋顶：利用屋架或桁架支撑，有利于排水。

5. 楼梯构造

- 直梯：简单直接，占地小。

- 螺旋梯：节省空间，造型美观。

- 电梯：用于高层建筑的垂直运输。

6. 门窗构造

- 门窗类型：固定窗、推拉窗、平开窗等。

- 门窗材料：木材、金属、塑料或复合材料。

7. 结构系统

- 框架结构：由梁、柱构成，适用于多层建筑。

- 剪力墙结构：墙体承重，适用于高层建筑。

- 框剪结构：框架与剪力墙结合，提高抗震性能。

1 建筑识图与结构识图篇(1柱的平法施工图)

作者:埃里克丁(订阅号:ailikeding 埃里克丁自学造价)

从事造价工作首先要能看懂图纸,接下来小克就和大家一起学习如何识图。

一、 结构图与建筑图

1、结构图:是表述建筑物中结构构件的布置、构件材料的选用、构件选型及构件做法,对混凝土结构包括配筋。主要图纸内容有:基础图、结构平面布置图、结构构件配筋图等等。

2、建筑图:是表述建筑物功能房间布置、平面及竖向交通组织、外观造型、内外装

修等。主要图纸有:建筑平面、立面、剖面、门窗表、装饰装修表等等。

二、 平法施工图集

随着国民经济的发展和建筑设计标准化水平的提高,为了规范各地的图示方法,中华人民共和国建设部于20XX发通知,批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国建建筑标准设计图集(简称“平法”图集)。

平法(结构施工图平面整体设计方法):就是用平面来表达结构尺寸、标高、构造、配筋等的绘图方法,是用在建筑里面的结构施工图。

图集介绍:16G101系列图集已由住建部批准,于1日起实施。

16G101-1适用于:现浇混凝土框架、剪力墙、框架—剪力墙、柱、梁、板;

16G101-2适用于:现浇混凝土板式楼梯;

16G101-3适用于:现浇混凝土独立基础、条形基础、筏形基础、桩基础;

下面小克将通过这三本图集与大家一同自学结构施工图的识图方法。

三、 自学16G101-1图集

3.1 柱——平法施工图表示方法

两种表达方式:列表注写方式、截面注写方式;

3.1.1 柱列表注写方式

1

如上图所示,即为柱在平法施工图中列表注写的方式。柱的大部分参数都在图中的“柱表”内。下面我们就一个一个去读懂他们。

① 上图红色箭头所指的方块即为图纸中的柱子,其实就是俯视效果下柱的截面形状;

② 柱号(柱表中第一列),我们用一张表格来进行说明:

从表格中我们可以了解到,图纸中柱号:KZ1表示框架柱1,XZ1表示芯柱1。柱号即为柱子的名字,在计算工程量中便于分类区分。但是我们发现为什么图纸中很多柱子都是KZ1呢,为什么序号都是1呢？这个同学们可以参照“柱编号”表下的注释,小克就不在这里啰嗦了。

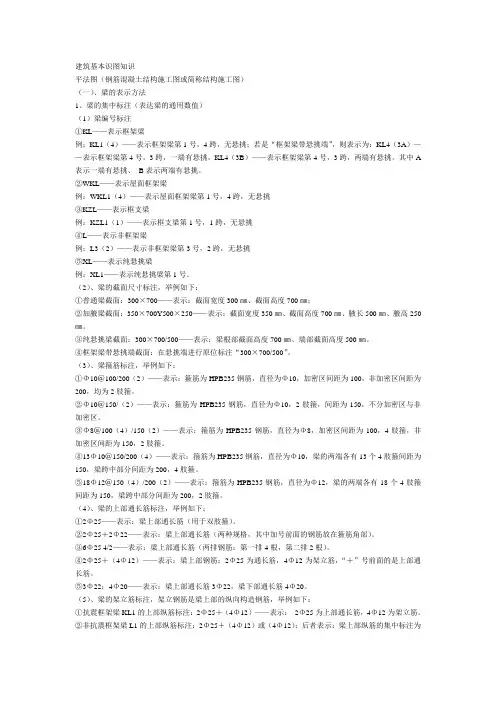

建筑基本识图知识

平法图（钢筋混凝土结构施工图或简称结构施工图）

（一）、梁的表示方法

1、梁的集中标注（表达梁的通用数值）

（1）梁编号标注

①KL——表示框架梁

例：KL1（4）——表示框架梁第1号，4跨，无悬挑；若是“框架梁带悬挑端”，则表示为：KL4（3A）——表示框架梁第4号，3跨，一端有悬挑，KL4（3B）——表示框架梁第4号，3跨，两端有悬挑。其中A表示一端有悬挑、 B表示两端有悬挑。

②WKL——表示屋面框架梁

例：WKL1（4）——表示屋面框架梁第1号，4跨，无悬挑

③KZL——表示框支梁

例：KZL1（1）——表示框支梁第1号，1跨，无悬挑

④L——表示非框架梁

例：L3（2）——表示非框架梁第3号，2跨，无悬挑

⑤XL——表示纯悬挑梁

例：XL1——表示纯悬挑梁第1号。

（2）、梁的截面尺寸标注，举例如下：

①普通梁截面：300×700——表示：截面宽度300㎜、截面高度700㎜；

②加腋梁截面：350×700Y500×250——表示：截面宽度350㎜、截面高度700㎜、腋长500㎜、腋高250㎜。

③纯悬挑梁截面：300×700/500——表示：梁根部截面高度700㎜、端部截面高度500㎜。

④框架梁带悬挑端截面：在悬挑端进行原位标注“300×700/500”。

（3）、梁箍筋标注，举例如下：

①Φ10＠100/200（2）——表示：箍筋为HPB235钢筋，直径为Φ10，加密区间距为100，非加密区间距为200，均为2肢箍。

②Φ10＠150/（2）——表示：箍筋为HPB235钢筋，直径为Φ10，2肢箍，间距为150，不分加密区与非加密区。

③Φ8＠100（4）/150（2）——表示：箍筋为HPB235钢筋，直径为Φ8，加密区间距为100，4肢箍，非加密区间距为150，2肢箍。

④13Φ10＠150/200（4）——表示：箍筋为HPB235钢筋，直径为Φ10，梁的两端各有13个4肢箍间距为150，梁跨中部分间距为200，4肢箍。

钢结构图纸基本识图

1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；15．给水排水工程；16．AutoCAD绘图基础。

二：《土木建筑制图》

建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。重要的一课是识图、读图。

工程识图是专业性很强的一门学问。

——什么图可以作为预算的依据？

——哪些图可以计算出一件构造的工程量？

——从哪些图纸上可以计算出什么材料的实际耗用量？

——有了工程量数据怎么来计算它的价值？

——工程造价的依据有那些？

今天开始的课程将逐步获得答案。

1.1建筑识图与工程量计算（P151）

一、建筑识图

1、基本概念

国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。

2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。

一套完整的施工图应：

A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。

标准图

设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。

装修表

门窗表

B、建筑施工图（简称建施）

1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。 2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。
