安全阀压力等级范围安全阀是一种常见的压力释放装置，用于保护压力容器、管道和设备免受过高压力的损害。

安全阀的压力等级范围非常重要，它决定了安全阀能够承受的最大压力和释放的流量。

安全阀的压力等级通常由国家和地区的标准规定，以确保其性能和可靠性。

在中国，GB/T 12243-2014《安全阀》和GB/T 12244-2014《安全阀试验规范》是安全阀的标准规范，其中包含了压力等级的相关要求。

安全阀的压力等级范围通常从低压到高压，一般按照以下等级进行分类：1. 低压安全阀（Low Pressure Safety Valve）：适用于较低的压力范围，一般在0.1MPa以下。

这些安全阀通常用于低压蒸汽系统、食品加工设备和燃气管道等。

2. 中压安全阀（Medium Pressure Safety Valve）：适用于中等压力范围，一般在0.1MPa到10MPa之间。

这些安全阀广泛用于化工、石油、制药和电力等行业。

3. 高压安全阀（High Pressure Safety Valve）：适用于较高压力范围，一般在10MPa以上。

这些安全阀主要用于石油化工、核电站和高压蒸汽锅炉等领域。

安全阀的压力等级范围还可以根据不同的标准进行进一步细分。

例如，根据中国标准GB/T 12243-2014，低压安全阀的压力等级范围为0.01MPa到2.5MPa，中压安全阀的压力等级范围为2.5MPa到16MPa，高压安全阀的压力等级范围为16MPa以上。

选择适当的安全阀压力等级非常重要，以确保安全阀在正常运行和紧急情况下的可靠性和性能。

因此，在安装和选择安全阀时，需要仔细参考相关标准和规范，并结合实际工作条件和系统要求进行评估和选择。

同时，定期检查和维护安全阀也是确保其正常运行和安全性能的关键。

压水堆核电站核岛阀门培训
压水堆核电站核岛阀门培训 （4）按通径分类 · 小口径阀门：公称通径<40mm · 中口径阀门：公称通径为50～300mm · 大口径阀门：公称通径为350～1200mm · 特大口径阀门：公称通径>1400mm
压水堆核电站核岛阀门培训
2 压水堆核电厂阀门基本情况 一座双机组的百万级千瓦的压水堆核电站 有各类阀门3万多台，如大亚湾核电厂 （2×900MW）共有阀门31052台，其中核 岛（主系统和辅助系统）有14000多台。 秦山二期工程的核辅助系统的阀门约 14000余台，其中核2，3级阀门为5800余台。
（1）常用分类法： 通常，人们按驱动方式、作用和结构特点把通 用阀门分压水堆核电站核岛阀门培训
（2）按压力分类 · 真空阀：绝对压力<0.1MPa · 低压阀：公称压力<1.6MPa · 中压阀：公称压力2.5~6.4MPa · 高压阀：公称压力10~80MPa · 超高压阀：公称压力≥100MPa （3）按温度分类 · 普通阀门：适用于介质温度–40～450℃ · 高温阀门：适用于450～600℃ · 耐热阀门：适用于600℃以上
压水堆核电站核岛阀门培训
核电阀门 分类和主要技术要求
上海钧思信息科技有限公司 陆旭
压水堆核电站核岛阀门培训
1.阀门简单介绍 2.压水堆核电厂阀门基本情况 3.核岛阀门的分级规定 4.核级阀门特点 5.核岛阀门设计 6.核岛阀门对材料的特殊要求 7.核级阀门的制造、检验和试验 8.核级阀门的鉴定 9.核电阀门型号标识方法简介
压水堆核电站核岛阀门培训 1.阀门的简单介绍 1.1阀门功能： 阀门是通过改变其内部流通截面控制管路内介质 流动的管路附件，其基本功能有： －接通或截断介质 －防止介质倒流 －调节介质的压力、流量等参数 －分离、混合或分配介质 －防止介质超压，保证管路或设备安全

安全阀整定压力：阀门 开启 关闭 RCP017VP 隔离阀 RCP018VP 隔离阀 RCP019VP 隔离阀 RCP020VP 保护阀 RCP021VP 保护阀 RCP022VP 保护阀 14.6 14.6 14.6 16.6 17.0 17.213.9 Mpa(abs) 13.9 Mpa(abs) 13.9 Mpa(abs) 16.0 Mpa(abs) 16.4 Mpa(abs) 16.6 Mpa(abs)（1）安全阀的结构稳压器安全阀是先导式阀门。

每一台安全阀由两个主要部分组成：阀门的先导部分和主阀部分。

如图1-30和1-31所示。

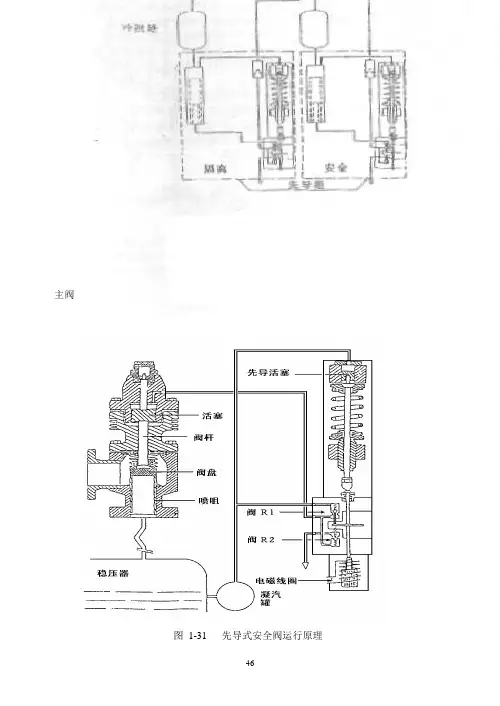

图 1-31 先导式安全阀运行原理主阀部分是一个液压启动阀，提供卸压功能。

它包括：1）一个装有喷嘴的下阀体，主阀瓣就座在喷嘴上。

2）一个装有活塞的上阀体，活塞使阀瓣压到喷嘴上，而且活塞的表面积比阀瓣的表面积大。

阀门的先导部分起压力传感和控制的作用。

它由受稳压器压力作用的活塞构成。

活塞自身又启动一根由一个调节弹簧定位的传动杆，而传动杆借助于一个凸轮启动两个先导阀盘R1和 R2。

阀门的先导部分与主阀部分及稳压器实体隔离。

它由脉冲及先导管线与稳压器和主阀连接，在稳压器与先导阀之间装有一个冷凝罐，保护先导阀不受高温蒸汽的影响。

在先导阀的底部装有一个电磁线圈，它直接作用在传动杆和凸轮上，而凸轮用于操纵两个脉冲阀。

这个电磁线圈提供一种使先导阀头直接卸压的方法，以便远距离手动强制开启阀门。

（2）安全阀运行原理当稳压器压力低于先导阀的整定压力时，先导阀的传动杆在上面位置，先导盘R1开启，使主阀活塞上部与稳压器接通，由于主阀活塞的表面积比阀瓣的大，因此安全阀关闭。

当稳压器压力升高时，它作用在先导活塞上，并且使先导传动杆向下，先导盘R1使主阀活塞与稳压器隔离，此时安全阀仍保持关闭。

当稳压器压力达到先导阀的整定压力时，先导传动杆进一步向下，先导盘R2开启，主阀活塞上部容纳的流体排出，作用在主阀阀瓣上的稳压器压力使安全阀开启。

“华龙一号”海外首堆核级阀门国产化简介摘要：核电设备国产化是关系核电项目成功与否的重要因素，“华龙一号”海外首堆核级重要阀门基本实现了国产化，提高了设备国产化率，积累了丰富可贵的经验，为后续核电项目建设提供了有力支持。

关键字：“华龙一号”海外首堆；核级阀门；国产化引言2019年4月“华龙一号”海外首堆稳压器气动卸压阀验收完成，标志着“华龙一号” 海外首堆核级阀门国产化供货风险全部排除，核级阀门国产化的顺利推进为“华龙一号”顺利走出国门提供了坚实的技术保障。

阀门作为核电站分布最广的设备，控制核电站管道压力、温度、流量，并对重要系统和设备起压力保护作用，是核电站不可或缺的组成部分，由于其种类繁多、可靠性要求高，长期以来，关键核级阀门如稳压器安全阀、主蒸汽隔离阀、主给水隔离阀等都依赖国外进口，并且国产化的难度非常大。

关键核级阀门数量仅占阀门总数的1%，采购成本则占到电站阀门采购成本的30%，有较高的技术附加利润，关键核级阀门的国产化既是时代赋予我们的使命也是中国阀门的历史机遇，在响应“一带一路”、“华龙一号”走出国门的号召下，“华龙一号”海外首堆建设中将核级阀门国产化当做重要的战略目标，最终在承建方、设计院、各制造厂的努力下攻克了这个难关。

核级阀门的国产化过程中最艰难也是最有代表性的有一回路压力保护阀门（稳压器安全阀、稳压器气动卸压阀、快速卸压阀）、主蒸汽回路压力保护阀（主蒸汽安全阀、大气排放阀、主蒸汽隔离阀）等。

一、一回路压力保护阀门国产化情况1.1稳压器安全阀的国产化稳压器安全阀作为反应堆冷却剂系统的超压保护装置，用于在事故工况下对反应堆冷却剂系统的保护、卸压和隔离，是压水堆核电厂最重要的阀门之一，是保证反应堆安全稳定运行的关键设备。
