高二物理欧姆定律练习题

高二物理欧姆定律试题1.（10分）如图所示，一U形金属框的可动边AC长0.1m，匀强磁场的磁感强度为0.5T，AC 以8 m/s的速度水平向右移动，电阻R为5 Ω，（其它电阻均不计）．（1）计算感应电动势的大小；（2）求出电阻R中的电流有多大?【答案】（1）0.4 V；（2）0.08 A；【解析】根据法拉第电磁感应定律可知，感应电动势的大小为：（2）根据欧姆定律可知，此时通过电阻的电流为：【考点】欧姆定律、法拉第电磁感应定律2.如图电路中，电源有内阻，当滑动变阻器的滑片P向上端a滑动过程中，两表的示数情况为A．电压表示数增大，电流表示数减少B．电压表示数减少，电流表示数增大C．两电表示数都增大D．两电表示数都减少【答案】 A【解析】试题分析:当滑动变阻器的滑片P向上滑动时，接入电路的电阻增大，与R2并联的电阻增大，外电路总电阻R总增大，总电流I减小，路端电压U=E-Ir增大，电压表读数增大；并联部分的电阻增大，分担的电压增大，U2增大，流过R2的电流I2增大，电流表的读数IA=I-I2，则减小．故BCD错误，A正确．【考点】闭合电路的欧姆定律3.关于电流，下列说法中正确的是A．通过导线某截面的电量越多，电流越大B．单位时间内通过导体某截面的电量越多，导体中的电流越大C．导体中有电荷运动就有电流D．自由电子定向运动的速度就是电流的传导速度【答案】 B【解析】试题分析:由电流的定义I=可知，单位时间内通过导体某截面的电量越多，导体中的电流越大，而不是通过导线某截面的电量越多，电流越大所以A错，B对；导体内电荷定向运动才形成电流的，电荷无规则运动不能形成电流，不能说导体中有电荷运动就有电流，故C错；自由电子定向运动的速度是导体内的电荷运动速度，而不是电流的传导速度（相应介质中的光速），所以D错。

【考点】电流4.在如图甲所示的电路中，L1，L2，L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示。

欧姆定律的实验题1．某同学在“描绘小灯泡的伏安特性曲线”的实验中，使用的器材如下：待测小灯泡（2.5V，1.25W）电源（电动势3V，内阻不计）电流表（0~0.6A，内阻约0.125Ω；0~3A，内阻约0.025Ω）电压表（0~3V，内阻约3kΩ；0~15V，内阻约15kΩ）滑动变阻器R（0~10Ω，额定电流2A）开关及导线若干（1）为减小误差，在本实验中电流表应选用0~ A 量程；电压表应选用0~ V量程。

（2）右图是本实验器材的实物图，图中已连接了部分导线，为了满足实验要求并尽可能减小误差，请补充完成实物图的连线。

2．在“描绘小灯泡的伏安特性曲线”的实验中，除小灯泡L“3.8 V、0.3 A”外，可供选择的实验仪器如下：A．电压表V:量程0～3 V，内阻约6 kΩ,B．电流表A1：量程0—4 mA，内阻100 ΩC电流表A2：量程0—300 mA，内阻约5 ΩD．滑动变阻器R1：最大阻值10 Ω，额定电流l .0AE．滑动变阻器R2：最大阻值5 Ω，额定电流0.5 AF．定值电阻R3：阻值2 kΩG．定值电阻R4：阻值900 ΩH．直流电源E:电动势约6V，内阻约0.5ΩI．开关S一个，导线若干(1)先将表（填元件前的序号字母）与电阻（填元件前的序号宁母）（填“串联”或“并联”），将其改为量程4V的电压表。

(2)其中，滑动变阻器应选（填元件前的序号字母）；(3)在虚线框内画出实验电路图。

(4)某实验小组完成实验后，利用实验得到的数据描绘出如图甲所示的小灯泡的伏安特性曲线。

根据此图给出的信息，可以判断：图乙所示的该小灯泡的P-U2或P- I2图线中（P为小灯泡的功率），可能正确的是。

3.描绘小灯泡伏安特性曲线实验：实验室备有以下器材可选：A．标有“6V，3W”小灯泡一个；B．电源（电动势9V，内阻不计）；C．电压表V1（量程3V，内阻3kΩ）；D．电压表V2（量程15V，内阻5kΩ）；E．电流表A1（量程100mA，内阻100Ω）；F．电流表A2（量程3A，内阻约为0.1Ω）；G．定值电阻R1=3kΩ；定值电阻R2=20Ω；H．滑动变阻器R3（0～10Ω）；I．滑动变阻器R4（0～50Ω）；J．开关一个，导线若干。

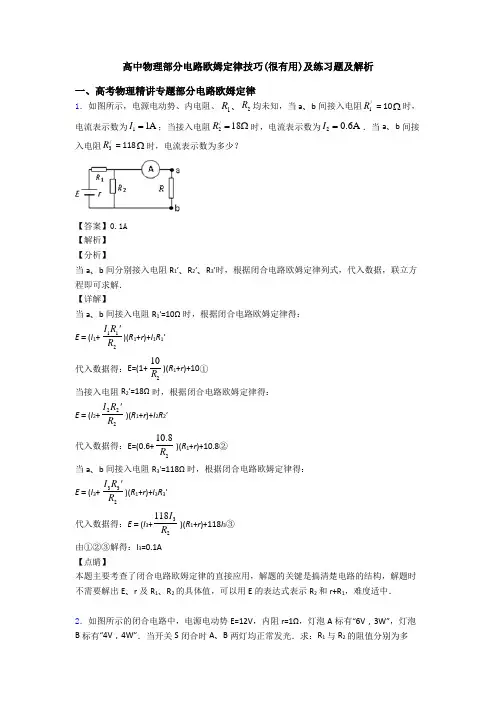

高中物理部分电路欧姆定律技巧(很有用)及练习题及解析一、高考物理精讲专题部分电路欧姆定律1．如图所示，电源电动势、内电阻、1R 、2R 均未知，当a 、b 间接入电阻/1R ＝10Ω时，电流表示数为11A I =；当接入电阻/218R =Ω时，电流表示数为20.6A I =．当a 、b 间接入电阻/3R ＝118Ω时，电流表示数为多少？【答案】0.1A 【解析】 【分析】当a 、b 间分别接入电阻R 1′、R 2′、R 3′时，根据闭合电路欧姆定律列式，代入数据，联立方程即可求解． 【详解】当a 、b 间接入电阻R 1′=10Ω时，根据闭合电路欧姆定律得：E ＝(I 1+112I R R ')(R 1+r )+I 1R 1′ 代入数据得：E=(1+210 R )(R 1+r )+10① 当接入电阻R 2′=18Ω时，根据闭合电路欧姆定律得：E ＝(I 2+222I R R ')(R 1+r )+I 2R 2′ 代入数据得：E=(0.6+210.8R )(R 1+r )+10.8② 当a 、b 间接入电阻R 3′=118Ω时，根据闭合电路欧姆定律得：E ＝(I 3+332I R R ')(R 1+r )+I 3R 3′ 代入数据得：E ＝(I 3+32118 I R )(R 1+r )+118I 3③ 由①②③解得：I 3=0.1A 【点睛】本题主要考查了闭合电路欧姆定律的直接应用，解题的关键是搞清楚电路的结构，解题时不需要解出E 、r 及R 1、R 2的具体值，可以用E 的表达式表示R 2和r+R 1，难度适中．2．如图所示的闭合电路中，电源电动势E=12V ，内阻r=1Ω，灯泡A 标有“6V ，3W”，灯泡B 标有“4V ，4W”．当开关S 闭合时A 、B 两灯均正常发光．求：R 1与R 2的阻值分别为多少？【答案】R1与R2的阻值分别为3Ω和2Ω【解析】试题分析：流过及B灯的电流，所以流过A灯的电流，由闭合电路欧姆定律：解得：．考点：闭合电路的欧姆定律【名师点睛】对于直流电路的计算问题，往往先求出局部的电阻，再求出外电路总电阻，根据欧姆定律求出路端电压和总电流，再计算各部分电路的电压和电流．3．两根材料相同的均匀直导线a和b串联在电路上，a长为，b长为。

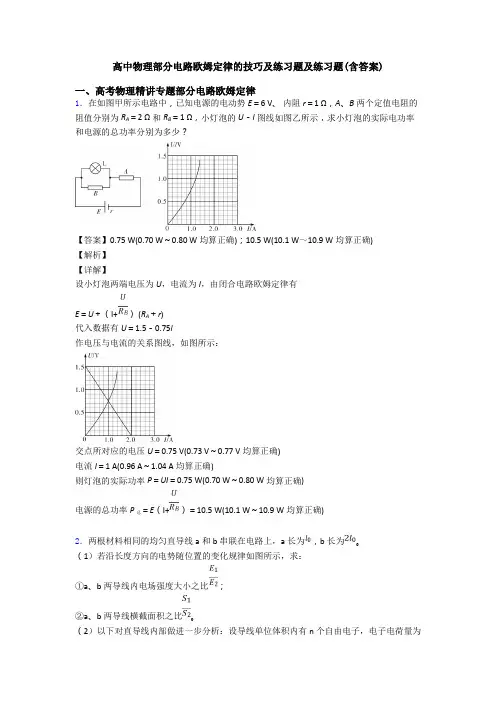

高中物理部分电路欧姆定律的技巧及练习题及练习题(含答案)一、高考物理精讲专题部分电路欧姆定律1．在如图甲所示电路中，已知电源的电动势E＝6 V、内阻r＝1 Ω，A、B两个定值电阻的阻值分别为R A＝2 Ω和R B＝1 Ω，小灯泡的U－I图线如图乙所示，求小灯泡的实际电功率和电源的总功率分别为多少？【答案】0.75 W(0.70 W～0.80 W均算正确)；10.5 W(10.1 W～10.9 W均算正确)【解析】【详解】设小灯泡两端电压为U，电流为I，由闭合电路欧姆定律有E＝U＋（I+） (R A＋r)代入数据有U＝1.5－0.75I作电压与电流的关系图线，如图所示：交点所对应的电压U＝0.75 V(0.73 V～0.77 V均算正确)电流I＝1 A(0.96 A～1.04 A均算正确)则灯泡的实际功率P＝UI＝0.75 W(0.70 W～0.80 W均算正确)电源的总功率P总＝E（I+）＝10.5 W(10.1 W～10.9 W均算正确)2．两根材料相同的均匀直导线a和b串联在电路上，a长为，b长为。

（1）若沿长度方向的电势随位置的变化规律如图所示，求：①a、b两导线内电场强度大小之比；②a、b两导线横截面积之比。

（2）以下对直导线内部做进一步分析：设导线单位体积内有n个自由电子，电子电荷量为e，自由电子定向移动的平均速率为v。

现将导线中电流I与导线横截面积S的比值定义为电流密度，其大小用j表示。

①请建立微观模型，利用电流的定义推导：；②从宏观角度看，导体两端有电压，导体中就形成电流；从微观角度看，若导体内没有电场，自由电子就不会定向移动。

设导体的电阻率为ρ，导体内场强为E，试猜想j与E的关系并推导出j、ρ、E三者间满足的关系式。

（解题过程中需要用到的物理量要在解题时作必要的说明）【答案】（1）①②（2）①见解析②见解析【解析】（1）①根据，由图像知：，代入可得，同理根据，由已知代入可得：②因为两导线串联，所以电流，由欧姆定律，电阻定律将，长度分别为和代入可得：（2）①在直导线内任选一个横截面S，在时间内以S为底，为高的柱体内的自由电子都将从此截面通过，由电流及电流密度的定义知：，其中代入可得：②（猜想：j与E成正比）设横截面积为S，长为l的导线两端电压为U，则电流密度的定义为，将代入，得导线的电阻联立可得j、ρ、E三者间满足的关系式为：3．有人为汽车设计的一个“再生能源装置”原理简图如图1所示，当汽车减速时，线圈受到磁场的阻尼作用帮助汽车减速，同时产生电能储存备用．图1中，线圈的匝数为n，ab长度为L 1，bc 长度为L 2 ．图2是此装置的侧视图，切割处磁场的磁感应强度大小恒为B ，有理想边界的两个扇形磁场区夹角都是900．某次测试时，外力使线圈以角速度ω逆时针匀速转动，电刷M 端和N 端接电流传感器，电流传感器记录的图象如图3所示(I 为已知量)，取边刚开始进入左侧的扇形磁场时刻．不计线圈转动轴处的摩擦（1）求线圈在图2所示位置时，产生电动势E 的大小，并指明电刷和哪个接电源正极；（2）求闭合电路的总电阻和外力做功的平均功率；【答案】（1）nBL 1L 2ω，电刷M 接电源正极；（2）12nBL L R I ω＝， 1212P nBL L I ω＝ 【解析】（1）有两个边一直在均匀辐向磁场中做切割磁感线运动，故根据切割公式，有 E=2nBL 1v其中v ＝12ωL 2 解得E=nBL 1L 2ω根据右手定则，M 端是电源正极 （2）根据欧姆定律，电流：E I R＝ 解得12nBL L R Iω＝线圈转动一个周期时间内，产生电流的时间是半周期，故外力平均功率P ＝12I 2R 解得1212P nBL L I ＝ω4．有三盘电灯L 1、L 2、L 3，规格分别是“110V ，100W”，“110V ，60W”，“110V ，25W”要求接到电压是220V 的电源上，使每盏灯都能正常发光．可以使用一直适当规格的电阻，请按最优方案设计一个电路，对电阻的要求如何？【答案】电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A ．【解析】将两个电阻较大的电灯“110V 60W”、“110V 25W”与电阻器并联，再与“110V100W”串连接在220V的电源上，电路连接如图所示，当左右两边的总电阻相等时才能各分压110V，使电灯都正常发光．由公式P=UI得L1、L2、L3的额定电流分别为：I1==A=A，I2==A=A，I3=A=A则通过电阻R的电流为 I=I1﹣I2﹣I3=A=AR==Ω=806.7Ω答：电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【点评】本题考查设计电路的能力，关键要理解串联、并联电路的特点，知道用电器在额定电压下才能正常工作，设计好电路后要进行检验，看是否达到题目的要求．5．如图所示为某种电子秤的原理示意图，AB为一均匀的滑线电阻，阻值为R，长度为L，两边分别有P1、P2两个滑动头．P1可在竖直绝缘光滑的固定杆MN上保持水平状态而上下自由滑动，弹簧处于原长时，P1刚好指着A端，P1与托盘固定相连，若P1、P2间出现电压时，该电压经过放大，通过信号转换后在显示屏上将显示物体重力的大小．已知弹簧的劲度系数为k，托盘自身质量为m0，电源电动势为E，内阻不计，当地的重力加速度为g．求;（1）托盘上未放物体时，在托盘自身重力作用下，P1离A的距离x1（2）托盘上放有质量为m的物体时，P1离A的距离x2（3）在托盘上未放物体时通常先校准零点，其方法是：调节P2，使P2离A点的距离也为x1，从而使P1、P2间的电压为零．校准零点后，将物体m放在托盘上，试推导出物体质量m 与P 1、P 2间的电压U 之间的函数关系式．【答案】（1）0m g k ；（2）()0m m g k+；（3）kL m U gE =。
