皮带传输机的PLC控制摘要皮带传输机是一种连续、快速、高效的物料传输设备、广泛应用于煤炭、建材、化工、机械、轻工业的行业的物料传输系统。
随着经济的发展，皮带传输机的应用越来越广泛，皮带传输机的继电器控制系统因存在设备故障率高、可靠性低、体积大、维修和改造不方便等许多缺陷而逐步被淘汰。
就此文章介绍了一种新型的皮带传输机PLC控制系统，对PLC选型、I/O端子接线、程序设计和控制原理等方面进行了详细的阐述。
关键词：皮带传输机 PLC 控制系统设计目录第一章绪论 (1)§1.1 课程设计的要求 (1)§1.1.1已知情况 (1)§1.1.2工序及控制 (1)第二章皮带传输机控制系统 (2)§2.1皮带输送机的电控原理及控制要求 (2)§2.2传送系统的硬件选择 (2)§2.3 PLC的选择 (3)第三章皮带传输机PLC控制系统硬件电路设计 (6)§3.1 主电路设计 (6)§3.2 系统I/O分配 (6)§3.2.1 系统I/O点的设置原则 (6)§3.2.2 系统I/O分配表 (7)§3.3 PLC外部接线图 (7)第四章皮带传输机PLC控制系统软件设计 (9)§4.1 系统梯形图程序设计 (9)§4.2系统指令表 (14)总结 (19)参考文献 (20)第一章绪论§1.1 课程设计的要求§1.1.1已知情况某皮带运输传输系统由3台Y系列三相异步电动机驱动，电动机规格均为3KW，380V，6.8A，不平凡启动。
§1.1.2工序及控制（1）启动时先启动出料端（末端）皮带机M3，经过5s延时，再启动M2，经过5秒延时，再启动M1，即M3[启动]→5秒延时→M2[启动]→5秒延时→M1[启动] （2）停止是先停止进料端（首端）皮带机，待料运完后再次依次停止其他皮带机，即：M1[停止]→5秒延时→M2[停止]→5秒延时→M3[停止]。
目录引言: ............................................................................................................. 错误!未定义书签。
1 皮带传输机集中控制系统的结构及工作过程 ............................................................... - 3 -1.1 皮带传输机的结构 ................................................................................................. - 3 -1.2 皮带运输机的电气控制要求 ................................................................................. - 3 -1.3 皮带运输机的总体方案确定 ................................................................................. - 4 -2 控制系统的硬件电路设计 ............................................................................................... - 5 -2.1 PLC选型及I/O表的分配 ..................................................................................... - 5 -2.2 PLC外围硬件电路的设计与硬件电路图............................................................. - 6 -2.2.1 PLC外围硬件电路图................................................................................... - 6 -2.2.2 硬件电路主电路图及说明 ........................................................................... - 7 -2.3 硬件电路的接线要求 ............................................................................................. - 8 -3 控制系统的软件设计 ....................................................................................................... - 8 -3.1 软件设计思路 ......................................................................................................... - 8 -3.2 程序流程图与梯形图及说明 ................................................................................. - 8 -4 抗干扰的设计 ................................................................................................................. - 11 -4.1 设备选型 ............................................................................................................... - 11 -4.2 综合抗干扰设计 ................................................................................................... - 11 -5 系统调试 ......................................................................................................................... - 11 - 总结与谢辞 ........................................................................................................................... - 12 - 参考文献 ............................................................................................................................... - 13 -PLC用于皮带运输机的集中控制设计引言：随着国民经济的快速发展，煤矿、冶金、钢铁、化工、制药、仓储、电厂等方面对于皮带输送机有了许多高新的要求。
基于plc的皮带运输机控制系统设计毕业设计近年来，工业自动化技术在各行业中广泛应用，其中皮带运输机控制系统也越来越受到注重。
本文将针对这一问题进行探讨，重点介绍基于PLC的皮带运输机控制系统设计方案。
一、系统设计基础皮带运输机是一种广泛应用于工厂、码头、矿山等场所的物料输送设备。
其工作原理是将被输送的物品放到皮带上，通过电机带动皮带转动，实现物品的运输。
控制皮带运输机的核心是设计一个控制系统，使得皮带运输机能够高效、稳定地工作。
二、设计要素1. 控制器的选型PLC是工控系统中较为常见的一种控制器，其优点是稳定性高、易于编程、可扩展性强。
在控制系统中，PLC选型要考虑运输机的规模、负荷、环境等因素，使其能够满足对控制精度、反应速度和实时性等方面的要求。
2. 控制系统的组成控制系统主要由传感器、执行器、中央处理器（CPU）、输入/输出模块（I/O模块）等组成。
传感器负责检测物品的位置、速度、重量等信息，执行器则完成控制信号的输出。
CPU负责控制整个系统的运行，进行指令的处理和数据的传输，I/O模块则连接所有设备，进行信号的输入和输出。
3. 控制系统的程序设计在设计控制系统的程序时，应根据实际情况编写适当的控制程序，例如确定启动、停止、加速、减速的条件和时机；设计皮带运输的速率、位置控制程序；编写报警程序，实现故障检测和报警。
4. 系统的安全设计在皮带运输机的控制系统中，安全设计是至关重要的一个环节。
如在触及限位开关的情况下，皮带运输机应该立即停止，以保证设备不会出现安全隐患。
三、总结基于PLC的皮带运输机控制系统设计，是一个多方面的工程，需要综合考虑机械、电气、控制等多个方面的因素。
在设计过程中，应该注重各项技术设计方案的协调与整合，以实现控制系统的完美运转。

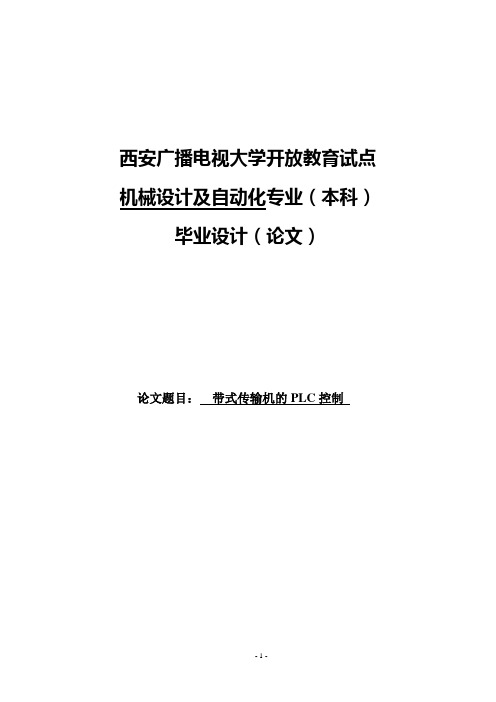

西安广播电视大学开放教育试点机械设计及自动化专业（本科）毕业设计（论文）论文题目：带式传输机的PLC控制摘要针对中小型皮带运输机的控制系统采用继电器控制，存在可靠性差、劳动强度大、生产效率低的问题，开发一种基于PLC的皮带运输机控制装置。
本控制系统选用CPM2A系列PLC 作为控制器。
在硬件电路设计中，完成PLC选型及外部低压电器的选用，设计了硬件接线图，计算提出了接线要求，使之具有控制和保护作用。
在软件设计中，给出了程序流程图，并设计出梯形图程序。
将硬件和软件有机结合，使控制系统运行可靠，达到了预期的设计目的。
关键词：皮带运输机、PLC、集中控制PLC for the centralized control of conveyor designAbstract: the control system for small and medium belts transports used relays control, the existence of poor reliability, labor-intensive, low production efficiency, the development of a PLC –based control devices. The control system chosen CPM2A series PLC as controller. In hardware circuit design, complete PLC models and the use of external low voltage electrical design of the hardware, wiring demands made, so that it has control and protection rote. In software design, providing a flowchart procedures. Hardware and software will be integrated to control system operation reliable and attained the desired design objectives.Keyword: belts transport PLC centralized目录第一章绪论‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2 1.1国内外带式输送机研究状况及差距‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3 1.2 改进方法‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥41.3常用带式输送机类型与特点‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥5 第二章带式输送机施工设计‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥62.1概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥7 2.2 带式输送机的设计计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥15 2.3 传动功率计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥16 2.4 输送带张力计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥17 2.5 传动滚筒、改向滚筒计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥21 2.6 驱动装置的选用与设计‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥22 2.7 带式输送机部件的选用‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥25 第三章传动滚筒‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥293.1 传动滚筒的作用‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥29 3.2滚筒的类型及优缺点‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥29 3.3 改向滚筒‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥30 3.4 传动滚筒的选型及设计‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥30 3.5 改向装置‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥34 3.6 滚筒开裂原因及改进‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥34 第四章可编程控制器‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥364.1 PLC的基本组成‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥36 4.2 PLC提高其可靠性的措施‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥36 4.3 控制装置的主要功能‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥37 4.4 各控制部件功能‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥37 4.5 电气控制系统‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥394.6 信号与报警‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥39 参考文献‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥40 致谢‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥41第一章绪论带式输送机是一种摩擦驱动以连续方式运输物料的机械。
湖南工业职业技术学院Hunan Industry Polytechnic类别毕业设计题目四节传送带PLC控制系统设计系名称电气工程系专业及班级机电S2012-8班学生姓名冯奇学号09指导教师张老师摘要可编程逻辑控制器，它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
现今的社会，科技发展迅速，在工业方面，计算机技术、半导体技术、控制技术、数字技术、通信网络技术等高新技术的发展息息相关，这些高新技术推动了PLC的发展。
今天，我们的生活环境和工作环境有越来越多称之为可编程控制器的小电脑在为我们服务，可编程控制器在工业控制，尖端武器，通信设备，信息处理，家用电器等各测、控制领域的应用中独占鳌头。
本四级传送带电路采用PLC为控制核心，具备顺序起动和顺序停止功能，当某条皮带机发生故障时，该皮带机及其前面的皮带机立即停止的自动控制等功能。
利用本次设计，初步掌握PLC的基本控制功能，学会运用PLC，控制基本工业控制。
关键词：PLC 传送带皮带机控制技术基于PLC控制四节转送带设计目录摘要 (1)前言 (3)第1章；四节传送带的说明 (5)1.1 PLC概述…………………………………………………….5-61.2 四节传送带的发展………………………………….1.3 四节传送带的概述……………………………………….6-8 第2章；材料的选择及清单 52.1 PLC的选型 (5)2.2 电器元件的选择 (5)第3章；系统的硬件设计 (6)3.1 主电路设计 (6)3.2 I/O分配表及接线图 (7)3.3 梯形图设计 (8)3.4 指令语句表程序 (13)3.5 系统调试 (18)总结 (21)致谢 (22)参考文献 (22)前言随着科技的飞速发展，无论在日常生活中，还是在工农业发展中，PLC具有广泛的应用。
中国矿业大学本科生毕业论文姓名：学号：学院：专业：论文题目：带式输送机的PLC自动控制系统指导教师：职称：2010年6月中国矿业大学毕业论文任务书学院专业年级学生姓名任务下达日期：毕业论文日期：毕业论文题目：带式输送机的PLC自动控制系统毕业论文专题题目：毕业论文主要内容和要求：本着先进、可靠、经济实用的原则，通过对自动控制系统软、硬件的研究，设计一个控制方案。
1．了解带式输送机的构成及原理2．掌握带式输送机控制系统的基本要求并设计整体方案3．完成控制系统中的PLC程序设计4．翻译3000字英文文献院长签字：指导教师签字：指导教师评语（①基础理论及基本技能的掌握；②独立解决实际问题的能力；③研究内容的理论依据和技术方法；④取得的主要成果及创新点；⑤工作态度及工作量；⑥总体评价及建议成绩；⑦存在问题；⑧是否同意答辩等）：成绩：指导教师签字：年月日评阅教师评语（①选题的意义；②基础理论及基本技能的掌握；③综合运用所学知识解决实际问题的能力；④工作量的大小；⑤取得的主要成果及创新点；⑥写作的规范程度；⑦总体评价及建议成绩；⑧存在问题；⑨是否同意答辩等）：成绩：评阅教师签字：年月日评阅教师评语（①选题的意义；②基础理论及基本技能的掌握；③综合运用所学知识解决实际问题的能力；④工作量的大小；⑤取得的主要成果及创新点；⑥写作的规范程度；⑦总体评价及建议成绩；⑧存在问题；⑨是否同意答辩等）：成绩：评阅教师签字：年月日中国矿业大学毕业论文答辩及综合成绩摘要随着计算机技术的普及与发展，越来越多的领域采用了这一科技成果。
在我们进行控制系统设计的过程中，要求有更加先进稳定、可靠的监控设备加入到控制系统中，以完成数据的采集并控制输出设备安全的运行。
在本系统的设计中，我们针对德州凯元热电有限公司输煤程控的实际设备情况和工艺流程的要求，并且，考虑到电厂输煤程控的发展前景，本着安全、可靠、先进、经济、实用的原则，对系统的硬件、软件配置进行了研究和选择，最终形成一个先进的控制方案。
西安广播电视大学开放教育试点机械设计及自动化专业（本科）毕业设计（论文）论文题目：带式传输机的PLC控制摘要针对中小型皮带运输机的控制系统采用继电器控制，存在可靠性差、劳动强度大、生产效率低的问题，开发一种基于PLC的皮带运输机控制装置。
本控制系统选用CPM2A系列PLC 作为控制器。
在硬件电路设计中，完成PLC选型及外部低压电器的选用，设计了硬件接线图，计算提出了接线要求，使之具有控制和保护作用。
在软件设计中，给出了程序流程图，并设计出梯形图程序。
将硬件和软件有机结合，使控制系统运行可靠，达到了预期的设计目的。
关键词：皮带运输机、PLC、集中控制PLC for the centralized control of conveyor designAbstract: the control system for small and medium belts transports used relays control, the existence of poor reliability, labor-intensive, low production efficiency, the development of a PLC –based control devices. The control system chosen CPM2A series PLC as controller. In hardware circuit design, complete PLC models and the use of external low voltage electrical design of the hardware, wiring demands made, so that it has control and protection rote. In software design, providing a flowchart procedures. Hardware and software will be integrated to control system operation reliable and attained the desired design objectives.Keyword: belts transport PLC centralized目录第一章绪论‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2 1.1国内外带式输送机研究状况及差距‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3 1.2 改进方法‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥41.3常用带式输送机类型与特点‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥5 第二章带式输送机施工设计‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥62.1概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥7 2.2 带式输送机的设计计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥15 2.3 传动功率计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥16 2.4 输送带张力计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥17 2.5 传动滚筒、改向滚筒计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥21 2.6 驱动装置的选用与设计‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥22 2.7 带式输送机部件的选用‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥25 第三章传动滚筒‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥293.1 传动滚筒的作用‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥29 3.2滚筒的类型及优缺点‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥29 3.3 改向滚筒‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥30 3.4 传动滚筒的选型及设计‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥30 3.5 改向装置‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥34 3.6 滚筒开裂原因及改进‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥34 第四章可编程控制器‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥364.1 PLC的基本组成‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥36 4.2 PLC提高其可靠性的措施‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥36 4.3 控制装置的主要功能‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥37 4.4 各控制部件功能‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥37 4.5 电气控制系统‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥394.6 信号与报警‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥39 参考文献‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥40 致谢‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥41第一章绪论带式输送机是一种摩擦驱动以连续方式运输物料的机械。
毕业设计-基于三菱PLC控制传送带的系统设计毕业设计（论文）题目基于三菱PLC控制传送带的系统设计系别专业年级班别学生名字学号指导老师毕业设计（论文）成绩评定：指导教师评语：评分：指导教师：（签名）年月日目录摘要 (3)1 引言 (3)1.1传送带控制系统的发展概述 (4)1.1.1我国传送机的发展 (4)1.1.2国内传送带输送机的发展发展趋势 (4)1.2总体方案说明 (5)2 传送带控制系统设计及PLC的选取 (5)2.1 PLC的选取及介绍 (6)2.1.1三菱FX2N PLC的主要特点 (6)2.1.2 PLC的性能指标和分类 (6)2.2总体方案确定 (7)2.3传感器选择与设计 (8)2.3.1光电开关的原理 (8)2.3.2数码显示部分设计 (10)2.3.3具体系统工作流程 (11)3 传送带输送工作梯形图 (11)4 全文总结 (13)参考文献 (14)基于三菱PLC控制传送带的系统设计李锦泉[摘要] 为了适应现代自动化传送的要求，PLC控制逐渐取代继电接触器控制成为传送控制的主要环节，使控制系统更加安全、迅速、可靠。
PLC的推广应用在我国得到迅猛的发展，它已经广泛应用在各种机械设备和生产过程的电气控制装置中。
基于PLC的控制原理,运用三菱公司的FX2N系列PLC来实现对工业生产常用的传送带运动的控制。
本文介绍了传送带系统的基本结构、系统各部分的功能及系统PLC的控制原理,并以光电传感器实现了对传送带的控制,达到预期控制效果。
证明该系统具有较好的自动运行、检测和装载功能,提高了传送带的性能与效率，大大的节约人员劳动力。
关键词：传送带； PLC控制；光电传感器；1.引言随着经济的快速发展, 企业竞争越来越激烈,为提高效率、降低生产成本, 传送带得到了广泛的应用。
传送带广泛应用于工业生产系统。
传送带的应用不仅节约了劳动力, 提高了生产效率, 而且降低了生产成本, 在工业生产中发挥了巨大的作用。
皮带运输机PLC控制系统设计一、系统架构设计1.传感器部分：安装在皮带运输机上的传感器可以包括运输速度传感器、物料流量传感器和皮带张力传感器等。
这些传感器能够实时采集与运输相关的参数信息，提供给PLC控制器进行处理。
2.PLC控制器：选择适合的PLC控制器，根据实际要求进行编程，实现对传感器数据的采集和处理，并根据预先设定的参数进行判定，输出相应的控制信号。
3.控制执行部分：根据PLC控制器输出的控制信号，对皮带运输机的运行进行控制。
常见的控制方式有启动、停止、速度调节、转向等。
二、PLC编程设计1.采集和处理：PLC控制器根据传感器采集的数据，对其进行处理和分析。
例如，可以通过计算连续三次数据平均值，减小因数据波动而造成的影响。
2.状态判断：根据传感器采集的数据以及预设的参数，对皮带运输机的状态进行判断。
例如，可以通过物料流量传感器判断物料是否充足，通过皮带张力传感器判断皮带是否松弛等。
3.控制输出：根据状态判断的结果和预设的控制逻辑，PLC控制器输出相应的控制信号。
例如，当物料流量不足时，PLC控制器可以输出启动信号，使皮带运输机开始运行。
三、具体功能设计1.启动和停止控制：根据传感器采集的物料流量和皮带张力等信息，PLC控制器可以自动判断何时启动或停止皮带运输机。
当物料流量低于设定值时，PLC控制器输出启动信号，使皮带运输机开始运行；当物料流量达到设定值或超过设定值时，PLC控制器输出停止信号，使皮带运输机停止运行。
2.运行速度控制：在运输过程中，根据物料的性质和工艺要求，需要调节皮带运输机的运行速度。
PLC控制器可以根据传感器采集的参数信息，自动调节皮带运输机的运行速度，以实现最佳的运输效果。
3.报警和故障诊断：根据传感器采集的数据和PLC编程设计，PLC控制器可以实时监测皮带运输机的运行状态，当出现异常情况或故障时，及时进行报警，并进行相应的故障诊断和处理。
四、安全设计与人机界面1.安全设计：在PLC控制系统设计中，安全是一个重要的考虑因素。
江西现代职业技术学院毕业论文（设计）题目：带式输送机的PLC控制学号： 580201010414姓名：黄坚学院：信息工程学院专业：机电一体化班级：机电<4>班指导教师：刘铁生提交时间：2012年10月24日目录：第一章绪论1.1国内外带式输送机研究状况及差距1.2 改进方法1.3常用带式输送机类型与特点第二章带式输送机施工设计2.1概述2.2 带式输送机的设计计算2.3 传动功率计算2.4 输送带张力计算2.5 传动滚筒、改向滚筒计算2.6 驱动装置的选用与设计2.7 带式输送机部件的选用第三章传动滚筒3.1 传动滚筒的作用3.2滚筒的类型及优缺点3.3 改向滚筒3.4 传动滚筒的选型及设计3.5 改向装置3.6 滚筒开裂原因及改进第四章可编程控制器4.1 PLC的基本组成4.2 PLC提高其可靠性的措施4.3 控制装置的主要功能4.4 各控制部件功能4.5 电气控制系统4.6 信号与报警第一章绪论带式输送机是一种摩擦驱动以连续方式运输物料的机械。
它可以将物料在一定的输送线上，从最初的供料点到最终的卸料点间形成一种物料的输送流程。
它既可以进行碎散物料的输送，也可以进行成件物品的输送。
除进行纯粹的物料输送外，还可以与各工业企业生产流程中的工艺过程的要求相配合，形成有节奏的流水作业运输线。
所以带式输送机广泛应用于现代化的各种工业企业中。
在矿山的井下巷道、矿井地面运输系统、露天采矿场及选矿厂中，广泛应用带式输送机。
它可以用于水平运输或倾斜运输。
1.1国内外带式输送机研究状况及差距1.1.1 国外运带式输送机的研究现状国外在带式输送机动态分析研究方面开展得比较早,动态分析理论与研制的软件已基本能够满足当前带式输送机发展之需；而我国相对较晚,与国外相比还存在一定的差距,尤其是动态分析软件部分。
为了尽快弥补这一差距,赶超世界水平,有必要研究和分析当今国外带式输送机的动态分析软件。
国外动态分析软件目前,美国、法国、澳大利亚、意大利等国家在动态分析研究方面,已经达到国际领先地位。
1.1.2 国内运带式输送机技术的现状我国生产制造的上运带式输送机的品种、类型较多。
在“八五”期间，通过国家一条龙“日产万吨综采设备”项目的实施，带式输送机的技术水平有了很大提高，煤矿井下用大功率、长距离带式输送机的关键技术研究和新产品开发都取得了很大的进步。
如大倾角、长距离带式输送机成套设备、高产高效工作面顺槽可伸缩带式输送机等均填补了国内空白，并对带式输送机的主要元部件进行了理论研究和产品开发，研制成功了多种软起动和制动装置以及以PLC为核心的可编程电控装置，驱动系统采用调速型液力耦合器和行星齿轮减速器。
1.1.3 国内外运带式输送机的技术的差距a、大型皮带输送机的关键核心技术上的差距(1) 皮带输送机动态分析与监测技术长距离、大功率皮带输送机的技术关键是动态设计与监测，它是制约大型皮带输送机发展的核心技术。
目前我国用刚性理论来分析研究带式输送机并制订计算方法和设计规范，设计中对输送带使用了很高的安全系统（一般取n=10左右），与实际情况相差很远。
(2) 可靠的可控软起动技术与功率均衡技术长距离大运量带式输送机由于功率大、距离长且多机驱动，必须采用软起动方式来降低输送机制动张力，特别是多电机驱动时。
国内已大量应用调速型液力偶合器来实现输送机的软起动与功率平衡，解决了长距离带式输送机的起动与功率平衡及同步性问题。
但其调节精度及可靠性与国外相比还有一定差距。
当单机功率>500 kW时，可控CST软起动显示出优越性。
由于可控软起动是将行星齿轮减速器的内齿圈与湿式磨擦离合器组合而成（即粘性传动）。
通过比例阀及控制系统来实现软起动与功率平衡，其调节精度可达98% 以上。
但价格昂贵，急需国产化。
b、技术性能上差距我国上运带式输送机的主要性能与参数已不能满足高产高效矿井的需要，尤其是顺槽可伸缩带式输送机的关键部件及其功能如自移机尾、高效储带与张紧装置等与国外有着很大差距。
(1) 装机功率我国工作面顺槽可伸缩带式输送机最大装机功率为4×250 kW，国外产品可达4×970 kW，国产带式输送机的装机功率约为国外产品的30%～40%，固定带式输送机的装机功率相差更大。
(2) 运输能力我国带式输送机最大运量为3000 t/h，国外已达5500 t/h。
(3) 最大输送带宽度我国带式输送机为1400 mm，国外最大1830 mm。
(4) 带速由于受托辊转速的限制，我国带式输送机带速为4m/s，国外为5m/s以上。
(5) 工作面顺槽运输长度我国为3000 m，国外为7300m。
(6) 自移机尾国内自移机尾主要依赖进口。
对自移机尾的要求是共同的，既要满足输送机正常工作时防滑的要求，又要满足在输送机不停机的情况下实现快速自移。
(7) 高效储带与张紧装置我国采用封闭式储带结构和绞车拉紧为主。
国外采用结构先进的开放式储带装置和高精度的大扭矩、大行程自动张紧设备，托辊小车能自动随输送带伸缩到位。
(8) 输送机品种国内机型品种少，功能单一，使用范围受限，不能充分发挥其效能。
c、可靠性、寿命上的差距(1) 输送带抗拉强度我国生产的织物整芯阻燃输送带最高为2500 N/mm，国外为3150N/mm。
钢丝绳芯阻燃输送带最高为4000 N/mm，国外为7000 N/mm。
(2) 输送带接头强度我国输送带接头强度为母带的50%～65%，国外达母带的70%～75%。
(3) 托辊寿命我国现有的托辊技术与国外比较，寿命短、速度低、阻力大。
我国输送机托辊寿命为2万h，国产托辊寿命仅为国外产品的30%～40%。
(4) 输送机减速器寿命我国输送机减速器寿命2万h，国外输送机减速器寿命7万h。
(5) 带式输送机上下运行时可靠性差。
d、控制系统上差距(1) 驱动方式我国为调速型液力偶合器和硬齿面减速器，国外传动方式多样，如BOSS系统、CST可控传动系统等。
(2) 监控装置国外输送机已采用高档可编程序控制器PLC。
我国输送机仅采用了中档可编程序控制器来控制输送机的启动、正常运行、停机等工作过程。
(3) 输送机保护装置近年国外输送机先进保护装置技术是国内的空白。
1.2 改进方法(1) 设备大型化、提高运输能力为了适应高产高效集约化生产的需要，带式输送机的输送能力要加大。
长距离、高带速、大运量、大功率是今后发展的必然趋势，也是高产高效矿井运输技术的发展方向。
(2)提高元部件性能和可靠性设备开机率的高与低主要取决于元部件的性能和可靠性。
除了进一步完善和提高现有元部件的性能和可靠性，还要不断地开发研究新的技术和元部件，如高性能可控软起动技术、动态分析与监控技术、高效贮带装置、快速自移机尾、高速托辊等，使带式输送机的性能得到进一步的提高。
(3) 扩大功能，一机多用化拓展运人、运料或双向运输等功能，做到一机多用，使其发挥最大的经济效益。
开发特殊型带式输送机，如弯曲带式输送机、大倾角或垂直提升输送机等。
1.3常用带式输送机类型与特点带式输送机分类方法有多种,按运输物料的输送带结构可分成两类，一类是普通型带式输送机，这类带式输送机在输送带运输物料的过程中，上带呈槽形，下带呈平形，输送带有托辊托起，输送带外表几何形状均为平面；另外一类是特种结构的带式输送机，各有各的输送特点其简介如下各种带式输送机的特点：(1) QD80轻型固定式带输送机与TDⅡ型相比，其带较薄、载荷也较轻,运距一般不超过100m，电机容量不超过22kw。
(2) U形带式输送机它又称为槽形带式输送机，其明显特点是将普通带式输送机的槽形托辊角提高到使输送带成U形。
这样一来输送带与物料间产生挤压，导致物料对胶带的摩擦力增大，从而输送机的运输倾角可达25°。
(3) 管形带式输送机是U形带式输送带进一步的成槽，最后形成一个圆管状，即为管形带式输送机，故可以实现闭密输送物料，可明显减轻粉状物料对环境的污染，并且可以实现弯曲运行。
(4) 压带式带输送机它是用一条辅助带对物料施加压力。
这种输送机的主要优点是：输送物料的最大倾角可达90°,输送能力不随倾角的变化而变化,可实现松散物料和有毒物料的密闭输送。
其缺点是输送带的磨损增大和能耗较大。
(5) 钢绳牵引带式输送机它是无际绳运输与带式运输相结合的产物，既具有钢绳的高强度、牵引灵活的特点，又具有带式运输的连续、柔性的优点。
第二章带式输送机施工设计2.1概述2.1.1带式输送机的应用带式输送机(belt conveyer)由驱动装置、拉紧装置、输送带、中部构架和托辊组成。
输送带作为牵引和承载构件，借以连续输送散碎物料或成件品。
带式输送机是一种摩擦驱动以连续方式运输物料的机械。
应用它，可以将物料在一定的输送线上，从最初的供料点到最终的卸料点间形成一种物料的输送流程。
它既可以进行碎散物料的输送，也可以进行成件物品的输送。
所以带式输送机广泛应用于现代化的各种工业企业中。
带式输送机与其他运输设备(如机车类)相比，具有输送距离长、运量大、连续输送等优点，而且运行可靠，易于实现自动化和集中化控制，尤其对高产高效矿井，带式输送机已成为煤炭开采机电一体化技术与装备的关键设备。
2.1.2带式输送机的结构通用带式输送机由输送带、托辊、滚筒及驱动、制动、张紧、改向、装载、卸载、清扫等装置组成。
(1) 输送带常用的有橡胶带和塑料带两种。
橡胶带适用于工作环境温度-15～40°C之间。
物料温度不超过50°C。
对于大倾角输送可用花纹橡胶带。
塑料带具有耐油、酸、碱等优点，但对于气候的适应性差，易打滑和老化。
(2) 托辊分单滚筒、双滚筒和多滚筒等。
有槽形托辊、平形托辊、调心托辊、缓冲托辊。
槽形托辊用以输送散粒物料；调心托辊用以调整带的横向位置，避免跑偏；缓冲托辊装在受料处，以减小物料对带的冲击。
(3) 滚筒分驱动滚筒和改向滚筒。
驱动滚筒是传递动力的主要部件。
分单滚筒、双滚筒和多滚筒等。
(4) 张紧装置其作用是使输送带达到必要的张力，以免在驱动滚筒上打滑。
2.1.3带式输送机的技术优势首先是它运行可靠。
在许多需要连续运行的重要的生产单位，如发电厂煤的输送，钢铁厂和水泥厂散状物料的输送，以及港口内船舶装卸等均采用带式输送机。
必要时，带式输送机可以一班接一班地连续工作。
带式输送机动力消耗低。
由于物料与输送带几乎无相对移动，不仅使运行阻力小，而且对货载的磨损和破碎均小，生产率高。
有利于降低生产成本。
带式输送机的输送线路适应性强又灵活。
线路长度根据需要而定。
可以安装在小型隧道内，也可以架设在地面交通混乱和危险地区的上空。
根据工艺流程的要求，带式输送机能非常灵活地从一点或多点受料．也可以向多点或几个区段卸料。
2.2 带式输送机的设计计算2.2.1 选题背景带式输送机是一种摩擦驱动以连续方式运输物料的机械。
