《微机实验及课程设计》课程设计报告出租车自动计价器

  • 格式：docx
  • 大小：25.86 KB
  • 文档页数：26

东南大学自动化学院 《微机实验及课程设计》

课程设计报告 综合测试题六: 出租车自动计价器 姓 名： 刘策 学 号： 08014116 专 业： 自动化 实 验 室： 金智楼五楼 组 别： 同组人员： 设计时间： 2016年06月 1日 —— 2016年6 月16 日 评定成绩： 审阅教师： 目 录 一．课程设计目的与要求..…………………………………………………………………..

二．方案论证与原理设计....………....……………………………………………………… 三．实验流程与测试结果…........…………………………………………………………… 四．实验总结……………………...…………………………………………………………. 五．附录....................................................................................................................................

一. 课程设计目的与要求 1、课程设计目的 （1）总结、应用前面八个实验中积累的微机实验经验； （2）熟悉8253、8255等芯片的使用方法； （3）结合课堂中所学的汇编语言基础知识，进行系统的编程，培养动手操作能力 （4）锻炼了查找错误，修正错误的能力 2、课程设计要求 设计一个出租车自动计价器，计费包括起步价、行车里程计费、等待时间计费三部分，用三只数码管显示总金额，最大值为99.9 元，起步价8.0 元，3 公里之内按起步价计费，超过3 公里，往返双程可设每1 公里1.2 元，单程每公里1.8 元，等待时间每分钟0.2 元。用两位数码管显示总里程数，最大值99km，用两位数码管显示等待时间（分钟），最大值99 分钟。用直流电机模拟出租车行驶，里程数与脉冲个数成正比，每1km 脉冲数100 个（可设定），低于每小时5 公里时作为等待状态。 （1）基本要求 i假设有计数比较器测定停车与行车状态，转换成开关信号。开关输入行车状态，并用LED 灯显示；同时有空车信号，可用于启动计价并用LED 灯显示； ii记录里程数，等待时间，计算总金额，并实时显示； iii模拟刹车和启动动作，动作后立即停车/行车； iv简单的标定和检错功能。 （2）进一步设计要求 i打印输出功能，在屏幕上打印上下车时间、里程、价格； ii保存最近5次数据，可选择打印在屏幕上以便检查； iii有语音提示功能。 二.方案论证与原理设计

整个出租车自动计价器系统是由主程序控制模块、计价模块、显示模块三部分组成。 1、主程序控制模块 总控制模块的作用是控制出租车的行车状态以及控制数码管的显示内容，包括如下几点： （1）判断是否选中单程或双程 （2）判断出租车是否处于等待 （3）判断数码管显示内容 （4）判断系统是否开始行驶 具体的规划如下： 以8255芯片为例，将A口定义为方式0输入，A0连接8253定时器的OUT1输出，以便用来检测是否存在1s定时。后面相继的1-5分别接到逻辑电平开关K1-K5,K6接某个与门右引脚控制直流电机的开关。而K7开关接到一个LED灯上，检验判断是处于开始计价还是空车状态。 开关名称 K1 K2 K3 K4 K5 K6 K7 对应口 PA1 PA2 PA3 PA4 PA5 与门右引脚 PA7

功能

K=0 停止状态 单程 K3 K4 K5 显示功能 关闭直流电机 空车状态

K=1 计费状态 双程 0 1 X 时间 打开直流电机 开始计价 1 X X 里程 0 0 0 费用低位

0 0 1 费用高位 2、计数模块 计算路程、计算时间两个，通过计数模块可以获得出租车目前行驶的路程以及已经行驶的时间，该模块的数据应用到计费模块可以行驶及等待过程的总费用。 其原理是根据直流电机每秒中输出的脉冲数分情况，预先设定好一个脉冲阈值（本实验用的是10），当直流电机每秒输出的脉冲数大于10时，出租车处于行车状态，此时里程=历史里程+脉冲数/100。当直流电机每秒输出的脉冲数小于10时，出租车处于等待状态，此时等待时间加1。 8253 定时器功能分配如下：计数器0设置成方式3，计数器1设置成方式0，计数器0、1的计数初值均设置为1000，然后将两个计数器级联，计数器0输入1MHz的时钟信号，利用out1产生的1S的周期信号来产生1S的定时中断。计数器2设置成方式0，将直流电机的脉冲输入到CLK2，用来计数直流电机的脉冲数。 3、计费模块 计费模块利用计数模块提供的时间以及路程等信息，通过条件等操作针对不同的情况采用不同的计费方式，最终得到总费用。 计费公式如下： 4、显示模块 根据设计要求我们可以将显示模块主要分为屏幕显示和数码管显示两个部分。 第一部分是屏幕显示，在屏幕上显示里程数、等待时间和总费用，最近5次费用等等，可以通过调用DOS中断显示数据；第二部分是通过数码管显示，由于数码管只有两个，我们组合使用K3、K4、K5选择显示当前里程数、等待时间和总费用的高低位，数码管位选和段选分别用8255芯片的C口PC0和PC1、B口PB0~PB7控制。而空车信号由LED灯显示，只需将K7连接LED灯上即可显示空车状态。其中8255B口设置成方式0输出，用于控制八位数码管的段选。8255C口设置为方式 0输出方式。 三. 实验流程与测试结果

5 四．分析与总结

按照题目的实验要求，我一共完成了5个基本要求和提高要求的（1）、（2）两部分。通过机械开关控制出租车的状态， LED灯L7显示行车状态： L7灭表示空车，L7亮表示车里

直流电机 DJ K6

开始 从8255A口读入开关 判断单双程 初始化程序

数码管显示 数值显示更新

系统启动 调用显示模块

计价更新模块 PA7=1？

PA0=1？ PA1=1？

Y Y

Y

N

N

N 有人且自动计价器在计价。可以通过调节控制直流电机的电位器来切换出租车的行驶状态。在屏幕上将动态显示出当前的路程、等待时间和费用，数码管的显示数据则可以通过开关来切换。经过多次检验和验证，本项目能正确地计算出租车行驶的费用，实现了出租车自动计价器的基本功能和部分扩展功能。 在实验中我熟悉了8253、8255的操作过程和原理，了解了直流电机、数码管的使用方法，对汇编语言的书写、编辑能力有了进一步提高。 事实上我的设计过程并不是一帆风顺。一开始在查找资料后我发现了一个比较简单的思路，即把汽车实时数据预先存储在数据段的字符串里面，通过8253定时得到的时间、8253获得的直流电机脉冲数目，计算出等待时间、行驶路程等重要参数，间接的从预存数据中取得费用等，显示在屏幕和数码管上。由于现实行车中不会出现太长的等待时间，出租车也不可能每客都行驶数十公里，所以我觉得可行性还是相当高的。但是后来因为其中的几个问题一直得不到解决，且这些问题由很重要，所以不得不放弃原来的思路，参考去往届学长成熟的经验方法，最终比较成功的实现了各功能。 老师提出了等待脉冲阈值设定的问题，原来的脉冲阈值设定为50，太高不符合现实情况，后来进行了更改，改为10。除此之外直流电机转速过快会使屏来不及更新数据，在咨询学长后在调整速度又恢复正常。在测试代码时，调试数码管相对来说比较麻烦，程序中的算法存在一点点漏洞，会对显示造成很多影响，最终我们也发现数码管显示值会比屏幕显示出来的值小数个采样，通过调整代码也没有解决它。 这次实验让我对微机系统各组成部分的工作原理有了更加清晰的认识，了解了微机乃至以后单片机的一些设计和应用的方法。这是很宝贵的收获。 五．附录

cursor macro row,clm ;***********移动光标位置到(row,clm)******************* io8255c第三口接LED灯用来表示行车等待 push ax push bx push dx mov ah,2 ;INT10功能号为2时，置光标位置 mov bh,0 ;页号为0 mov dh,row mov dl,clm int 10h pop dx pop bx pop ax endm data segment ioport equ 0ec00h-0280h io8253a equ ioport+280h ;8253计数器0地址 io8253b equ ioport+281h ;8253计数器1地址 io8253c equ ioport+282h ;8253计数器2地址 io8253d equ ioport+283h ;8253控制寄存器地址 io8255a equ ioport+288h ;8255A口地址 io8255c equ ioport+28ah ;8255C口地址 io8255b equ ioport+289h ;8255B口地址 io8255d equ ioport+28bh ;8255控制寄存器地址 onekm equ 100 ;一公里对应的脉冲数 waitnum equ 10 ;参考脉冲数，小于此值即为等待 startp equ 80 ;起步价8元 price db 12 ;行车计费，1.2元/公里 waitp equ 2 ;等待计费，0.2元/分钟 str0 db ' ',0dh,0ah,'$' str1 db '**************** Taxi calculating fee machine **************',0dh,0ah,'$' str6 db '*********************08013226**************************',0dh,0ah,'$' str2 db '********* PRICE: 1.80 yuan/km 0.2 yuan/min ***************',0dh,0ah,'$' str12 db '********* PRICE: 1.20 yuan/km 0.2 yuan/min ***************',0dh,0ah,'$' str3 db 'TIME:0 (M) ',0dh,0ah,'$'

合集下载

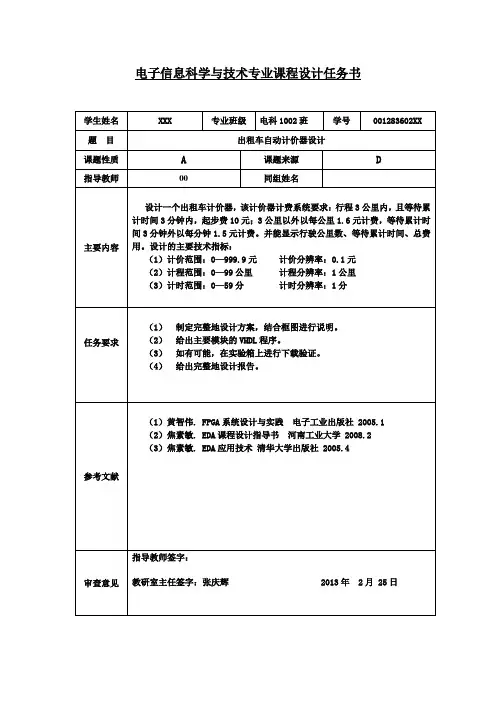

eda课程设计-出租车自动计费器
