雅安市2015~2016学年度九年级上期物理试卷及答案

  • 格式：doc
  • 大小：447.50 KB
  • 文档页数：7

雅安市2015－2016学年度上期期末检测九年级物 理 试 卷注意：1.本试卷分为选择题和非选择题两部分，全卷满分为100分。

答题时间90分钟2.未使用网上阅卷系统的学校，请将试题答案直接写在本试卷上；使用网上阅卷系统的学校，请将试题答案填涂在答题卡上。

一、选择题（每小题2分，共30分,下列各题的四个选项中，只有 一个选项是符合题目要求的。

）1. 下列现象中，是通过做功改变物体内能的是 （ ） A ．用热水袋暖手，手温度升高 B ．冬天两手相互摩擦，手发热 C ．在炉子上烧水，水温度升高 D ．饮料中放入冰块温度降低2. 下列的家用电器中，利用电流热效应工作的是 （ ） A ．电热毯 B ．洗衣机C ．电风扇D ．电视机3. 云中冰粒在下落过程中，温度升高变成雨滴。

下列说法正确的是 （ ） A ．冰粒变为雨滴的过程发生了液化现象 B ．雨滴内的分子间不存在分子引力 C ．雨滴的内能大于同质量冰粒的内能 D ．雨滴内能转化为动能，下落越来越快4. 图1中标出了制成铅笔的几种材料，通常条件下属于导体的是 （）A．石墨、金属 B ．石墨、橡皮 C．木材、金属 D ．木材、橡皮 5. 有甲、乙、丙三个轻质小球，甲球带正电，将甲与乙、丙靠近时，它们相互作用的情况如图2所示。

则下列判断正确的是 （ ） A.乙球一定带负电，丙球可能带正电 B.乙球一定不带电，丙球可能带负电 C.乙球可能带负电，丙球一定带正电 D.乙球可能不带电，丙球一定带负电6. 如图3所示是四冲程汽油机的哪一个冲程的剖面图 （ ） A ．吸气冲程 B ．压缩冲程C ．做功冲程D ．排气冲程图2 图3图17. 如图4，两个相同规格的电加热器加热质量、初温都相同的不同液体。

若液体吸收的热量等于电加热器放出的热量，加热时间相同且液体均未沸腾，则 （ ） A ．两杯液体吸收的热量相等 B ．温度较高的液体比热容较大 C ．温度较低的液体吸收的热量较多D ．温度较高的液体吸收的热量较多8. 小云同学家的卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图5所示，下列分析正确的是 （ ） A ．换气扇和照明灯不能同时工作 B ．换气扇和照明灯只能同时工作C ．换气扇和照明灯工作时，通过他们的电流一定相等D ．换气扇和照明灯工作时，它们两端的电压一定相等9. 如图6所示，电源电压不变，闭合开关S ，向下移动滑片P ，下列说法中正确的是（ ）A ．灯泡L 变亮B ．电压表V 1的示数变大C ．电流表A 的示数变大D ．电压表V 2的示数变小10．一根长1m 的电阻丝，电阻为R 。

若把它均匀地拉长到2m ，此时它的电阻 （ ） A ．大于RB ．等于RC ．小于RD ．因条件不足，无法判断11. 有两个电路元件A 、B ，把它们串联在电路中，如图7（乙）所示，流过元件的电流与其两端的电压关系如图7（甲）所示。

闭合开关S ，这时电流表的示数为0.4A ，则A 、B 两元件的电功率之比为 （ ） A ．4：5 B ．5：4 C ．2：3 D ．1： 312. 如图8所示是某小区门口利用光敏电阻设计的行人监控装置，R 1为光敏电阻，光敏电阻的特点是电阻值随照射光的强度增强而变小。

当有人通过通道而遮蔽照射光线时，电路中 （ ） A.通过R 1的电流变大 B.监控装置两端电压变大 C.总电阻变大D.消耗的总功率变大图8图7图813. 把标有“6V 6W ”的小灯泡L 1和标有“6V 3W ”的小灯泡L 2串联后接在电源电压为6V的电路中（不考虑灯丝电阻的变化），下列说法正确的是 （ ） A ．因为通过它们的电流相等，所以一样亮 B ．因为灯L 2实际功率较大，所以灯L 2较亮 C ．因为灯L 1额定功率较大，所以灯L 1较亮 D ．因为灯L 1实际功率较大，所以灯L 1较亮14．楼道里，夜间偶尔才有人经过，电灯总是亮着会浪费电能，声、光控开关能解决这个问题。

“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走过发出声音时，自动闭合，无人走过没有声音时，自动断开）。

如图9所示的电路，符合要求的电路图是 （ ）15． 如图10所示，电源电压恒为6V ，定值电阻R 1=10Ω，滑动变阻器R 2的最大阻值为20Ω,电压表接入电路的量程为 0～3V ，电流表接入电路的量程为0～0.6A 。

当开关S 闭合，滑动变阻器的滑片P 从b 端向a 端移动过程中，在保证电压表和电流表安全的情况下，下列说法正确的是 （ ） A ．电压表的示数变大，电流表的示数变小 B ．电流表的示数变化范围为0.1A ～0.3A C ．电阻R 2的两端电压由4V 减小到2V D ．电阻R 1消耗的功率变化范围为0.4W ～0.9W二、填空题（每空2分，共26分）16. 用塑料梳子梳干燥头发时，头发常会随梳子“飘”起来，这是因为梳子和头发摩擦带电，这种现象叫 现象；头发越梳越蓬松，这是因为头发带了同种电荷相互 的缘故。

17. 汉源湖是西南地区最大的人工湖，湖水清澈，水质优良，冬无严寒，夏无酷暑，是国家皮划艇的冬训基地。

2015年10月24日，来自全国各地的24支龙舟队在84平方公里的汉源湖展开了精彩的角逐，图11是龙舟队训练场景。

湖水对周围气温起到很好的调节作用，这是由于水的 较大；靠近码头时，可以闻到汉源特色小吃 “油炸臭豆腐”的香味，这是 现象。

A B C D 图9图1018. 如图12所示，在空气压缩引火仪的玻璃筒底部放一小团干燥的棉花，快速压下活塞，可观察到棉花着火燃烧。

此过程中活塞对筒内气体做功，气体的内能 ，这与四冲程汽油机的 冲程的能量转化相同。

某台汽油机飞轮的转速为2400r /min ，在1min 内，汽油机完成 个工作循环。

19．教室里的各盏照明灯之间是 联的，当教室里多开一盏照明灯时，干路上的电流大小将 。

（选填“变大”、“不变”或“变小”）20. 如图13所示的电路，电源电压保持不变，R 1的阻值为15Ω，只闭合开关S ，电流表的示数为0.2A ；再闭合开关S 1，电流表的示数变为0.5A ，则此时电路的总功率为 W ，R 2的阻值是 Ω。

21. 某太阳能热水器内装有100kg 初温为25℃的水，经过一天的太阳照射，水温升高到了 70℃，则水吸收的热量为 J ，这些热量相对于功率为1500W 电热水器正常工作 小时所放出的热量。

[水的比热容为4.2×103J /（kg ·℃）]三、作图题（第22题3分,第23题4分，共7分）22．在图14中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。

要求开关S 闭合后；(a)电流方向如图所示；(b)移动滑动变阻器的滑片P,小灯L 变亮时，电压表的示数变大。

23. 请根据图15的实物连接图，在右面的方框内画出对应的电路图。

图12 图11图13 图14图15ILP四、实验探究题（第24题4分,第25题12分，共16分）24．在做“电流通过导体时产生的热量与什么因素有关”的实验时，采用了如图16所示的实验装置。

两个透明的容器中密闭了等量的空气，U 型管中液面的变化反映了密闭空气温度的变化。

（1）此实验是为了探究电流产生的热量与__________的关系，将此装置接到电源两端，通电一段时间后，电流在__________容器中产生的热量较多（选填“A ”或“B ”）。

（2）在电路中串联一个滑动变阻器，再接入原电路，还可以探究电流产生的热量与_________的关系。

该实验中用到的物理研究方法主要是转换法和 。

25．小彬用如图17甲所示的实验器材探究“电流与电阻的关系”。

电源电压恒为3V ，滑动变阻器上标有“20Ω 2A ”字样，阻值分别为5Ω、10Ω、20Ω的定值电阻各一个。

（1）请你用笔画线代替导线，把图17甲所示的实验电路补充完整。

（2）小彬用5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是 （写出一种）；排除故障后，闭合开关，调节滑动变阻器的滑片P ，使电流表的示数如图17乙所示，此时电路中的电流为 A 。

（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持 表的示数不变，应将滑动变阻器的滑片P 向 （选填“A ”或“B ”）端移动，记录此时各表的示数。

（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）。

实验记录的多组数据如下表所示，分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成比。

图16甲 乙图17五、计算题（第26题9分,第27题12分，共21分）26. 体积为0.28m 3、热值为3.6×107J/m 3的煤气完全燃烧，若这些热量的50%被温度为20℃、质量为30kg 的水吸收，水的比热容是4.2×103J/（kg•℃）。

求： （1）煤气完全燃烧放出的热量； （2）水吸收的热量； （3）水升高的温度。

27．家用电饭煲是利用电流的热效应来工作的，如图18是某种型号电饭煲的简化电路，其中R 的电阻为440Ω，电饭煲的额定电压为220V ，加热时额定功率为11OOW （不考虑温度对电阻值的影响）。

当温控开关S 断开时，电饭煲处于保温状态，当温控开关S 闭合时，电饭煲处于加热状态。

求： (1)正常加热状态的电流；(2)电饭煲在正常加热状态下工作0.2h 消耗的电能； (3)R 0的电阻；(4)电饭煲在额定电压下的保温功率。

图18雅安市2015－2016学年度上期期末检测九年级物理试卷参考答案一、选择题（每小题2分，共30分,下列各题的四个选项中，只有一个选项是符合题目要求的。

）二、填空题（每空2分，共26分）16. 摩擦起电，排斥； 17. 比热容，扩散； 18. 增加，压缩，1200； 19. 并，变大； 20. 1.5,10； 21. 1.89×107，3.5。

三、作图题（第22题3分,第23题4分，共7分）22.如图 23.如图四、实验探究题（第24题4分,第25题12分，共16分）24. 电阻，B ，电流大小，控制变量法； 25.（作图2分，其余每空2分）（1）如图 （2）R 1短路（或电压表）短路，0.36； （3）电压，A ； （4）反。

五、计算题（第26题9分,第27题12分，共21分） 26. 解：(1)煤气完全燃烧放出的热量：Q 放=Vq =0.28m 3×3.6×107J/m 3=1.008×107J ；(2)水吸收的热量：Q 吸=ηQ 放=50%×1.008×107J=5.04×106J ，(3)由Q =cm △t 可得，水升高的温度：△t =Q 吸/ cm =5.04×106J/4.2×103J/（kg•℃）×30kg =40℃27. 解：(1) 由P =UI 得I =P /U =1100W/220V=5A(2) W=Pt =1100W ×0.2h=0.22kW •h(3) 由P =UI =U 2/R 得R o = U 2/P =（220V ）2/1100W=44Ω(4) 开关断开时R o 与R 串联，总电阻增大，电源电压不变，总功率变小。

合集下载

2015-2016学年九年级(上)段考物理试卷【解析版】.

2015-2016学年九年级(上)段考物理试卷【解析版】.

2015-2016学年九年级电功率部分考物理试卷一.选择题1．在如图所示电路中，电源电压保持不变，R l为定值电阻，R2为滑动变阻器．开关S闭合后，将滑动变阻器R2的滑片P自b端向a端移动过程中（）A．电压表示数不变，电路消耗总功率变大B．电流表的示数变大，V的示数与A的示数之比不变C．电流表的示数变小，电路消耗的总功率变小D．电流表的示数变大，V的示数与A的示数之比变大2．如图所示的电路中，电源电压保持不变，闭合开关S后（）A．电压表的示数变大B．电流表的示数变大C．电路中的总电阻变大D．电路消耗的总功率变小3．某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（）A．天然气浓度增大时，电压表示数变小B．天然气浓度减小时，电流表示数变大C．天然气浓度增大时，电路消耗的总功率变小D．无论天然气浓度怎样变化，电压表与电流表示数的比值不变4．小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图象如图甲所示．将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为3V，且保持不变．当开关S闭合时，小灯泡L恰好能正常发光．下列说法不正确的是（）A．电阻R0的阻值为2ΩB．开关S闭合时，小灯泡L的电阻为10ΩC．小灯泡L的额定功率为0.625W D．开关S断开时，小灯泡L的电阻为0Ω5．如图所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1：U2=5：3，则电阻R1和R2的阻值之比是（）A．1：2 B．2：3 C．3：2 D．5：36．甲、乙两个电阻的U﹣I图线如图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（）A．甲的电阻值小于乙的电阻值B．通过甲、乙两个电阻的电流之比是2：1C．甲、乙两个电阻两端电压之比是2：1D．甲、乙两个电阻的电功率之比是1：47．如图所示，电源电压保持6V不变．电流表的量程为0～0.6A．电压表量程0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”．闭合开关，为了保证电路安全，在变阻器滑片P移动过程中，下列说法正确的是（）A．电阻R1消耗功率允许的变化范围为0.4W～0.9WB．电流表示数允许的变化范围为0.2A～0.5AC．变阻器R2接入电路的阻值允许变化范围为2Ω～20ΩD．电路消耗总功率允许的变化范围为1.2W～3W8．如图所示电路，电源使用的是学生电源，当电源旋钮旋至某一档后，开关S 闭合，S1、S2断开时，电压表的示数为2V，灯泡L正常发光，且功率为4W；当电源旋钮旋至另一档时，开关S、S1、S2都闭合时，电流表的示数为2.5A，灯泡L的功率为1W；已知R2=0.5R1则下列说法中错误的是（）A．灯L的电阻为4ΩB．先后所使用两档电源电压之比为3：1C．电阻R1的阻值为2ΩD．S、S1、S2都闭合时，电路的总功率是15W9．（3分）（2013•河北）如图所示，电源电压保持不变，R1和R2为定值电阻．下列说法正确的是（）A．只闭合S1，滑片P向右滑动，电压表示数变大B．先闭合S1，再闭合S2，电压表示数变大，电流表示数不变C．先闭合S1和S2，再闭合S3，电压表与电流表示数的比值变小D．闭合S1、S2和S3，滑片P向右滑动，电压表与电流表示数的比值变大10．小勤在做“调节灯泡亮度”的电学实验时，电路如图所示．电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“50Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化）．在不损坏电路元件的情况下，下列判断正确的是（）A．灯泡两端的最大电压是1.5V B．该电路中电流的最大功率是1.25WC．电路中电流变化的范围是0.3A～0.5A D．滑动变阻器阻值变化的范围是2.5Ω～10Ω11．小明按图示电路测量小灯电泡功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为lOΩ，变阻器甲的规格“10Ω 1A”、乙的规格“50Ω 0.5A”，电流表量程有“0～0.6A”、“0～3A”，电压表量程有“0～3V”、“0～15V”，下列说法不正确的是（）A．当电压表示数为2.5V时，灯泡消耗的功率等于额定功率B．为减小误差，电压表量程选“0～3V”，电流表量程选“0～0.6A”C．变阻器应选择甲“1OΩ 1A”D．由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同12．如图所示，滑动变阻器和灯泡L分别标有“20Ω 1.0A”和“2.5V 0.3A”的字样．只闭合开关S1，调节变阻器滑片到中点位置时，电流表A1、A2示数均为0.3A；若保持变阻器滑片位置不动，再闭合开关S2，电流表A1示数变为0.4A．不考虑温度对灯丝电阻的影响，则（）A．电流表A2示数仍为0.3A，灯泡L正常发光B．要使小灯泡正常发光，变阻器滑片应向右调节C．闭合开关S2前后，变阻器的电功率变化了0.1WD．电流表A2示数减小为0.18A13．如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（）A．灯泡变暗，电压表示数变大B．灯泡变亮，电压表示数不变C．电路消耗的总功率变小，电压表示数不变D．电路消耗的总功率变大，电压表示数变大14．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示．接通电路后发现L1要亮一些，则下列判断正确的是（）A．L1的电阻比L2的小B．L1的额定功率比L2的大C．两灯正常工作时L1发光要暗一些D．若将两灯并联接入电路，L1发光要亮一些15．如果加在定值电阻两端的电压从8V增加到10V时，通过定值电阻的电流相应变化了0.2A，则该定值电阻所消耗的电功率的变化量是（）A．0.4W B．2.8W C．3.2W D．3.6W 16．灯泡L l标有“6V 3W”的字样，灯泡L2标有“6V 6W”的字样，将它们串联在电路中，要使每个灯泡都不损坏，这段电路两端所加最大电压为V，灯更亮．2015-2016学年山东省潍坊市青州市旗城中学九年级（上）段考物理试卷参考答案与试题解析一.选择题1．在如图所示电路中，电源电压保持不变，R l为定值电阻，R2为滑动变阻器．开关S闭合后，将滑动变阻器R2的滑片P自b端向a端移动过程中（）A．电压表示数不变，电路消耗总功率变大B．电流表的示数变大，V的示数与A的示数之比不变C．电流表的示数变小，电路消耗的总功率变小D．电流表的示数变大，V的示数与A的示数之比变大【考点】欧姆定律的应用；电阻的串联；电功率；电功率的计算．【专题】应用题；压轴题；推理法；电路变化分析综合题．【分析】由电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流；将滑动变阻器R2的滑片P自b端向a端移动过程中接入电路中的电阻变小，根据欧姆定律可知电路中电流和R1两端的电压变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电压表和电流表示数比值的含义即可得出两者比值的变化．【解答】解：由电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流；将滑动变阻器R2的滑片P自b端向a端移动过程中接入电路中的电阻变小，电路中的总电阻变小，∵I=，∴电路中的电流变大，即电流表的示数变大；∵U=IR，∴R1两端的电压变大，即电压表的示数变大；∵P=UI，∴电源电压不变时，电路消耗的总功率变大；∵V的示数与A的示数之比为定值电阻的阻值，∴V的示数与A的示数之比不变．故选B．【点评】本题考查的是滑动变阻器对电路中电流、电压的调节情况．分析问题的关键是判断滑动变阻器在电路中的接法以及电压表和电流表测得的是谁的电压和电流．2．如图所示的电路中，电源电压保持不变，闭合开关S后（）A．电压表的示数变大B．电流表的示数变大C．电路中的总电阻变大D．电路消耗的总功率变小【考点】欧姆定律的应用；电阻的并联；电功率的计算．【专题】压轴题．【分析】开关断开时，为基本电路，电压测量电源电压，电流表测量电路中的电流；开关闭合后，为并联电路，电压表测量并联电路两端的电压，电流表测量干路电流；根据并联电路的电压规律分析电压表的示数变化；根据并联电路的电流规律分析电流表的示数变化；并联电路的总电阻小于任一支路电阻；比较电流表示数，根据P=UI即可比较出电路消耗总功率的情况．【解答】解：开关断开时，电压表测量的是电源电压，电流表测量R2中的电流；闭合开关后，电压表测量并联电路两端的电压，电流表测量干路电流，而并联电路两端的电压等于电源电压，R2支路中的电流与原来的电流相等，并且干路电流等于各支路电流之和，故电压表示数不变，电流表示数变大；故A错误，B正确．并联电路总电阻小于任一支路电阻，因此总电阻减小；故C错误．电源电压不变，电流表示数变大，由P=UI可知，电路消耗的总功率变大．故D 错误．故选B．【点评】本题考查电阻的并联、电功率的计算公式以及欧姆定律的应用情况，正确分析电学中三个基本物理量的变化是本题的关键所在．3．某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（）A．天然气浓度增大时，电压表示数变小B．天然气浓度减小时，电流表示数变大C．天然气浓度增大时，电路消耗的总功率变小D．无论天然气浓度怎样变化，电压表与电流表示数的比值不变【考点】电路的动态分析．【专题】压轴题；电路变化分析综合题．【分析】由图甲可知两电阻串联，电压表测量R0两端的电压；由图乙可知气敏电阻的性质，由电阻的变化利用欧姆定律可求得电路中电流的变化及R0两端电压的变化．【解答】解：由图乙可知，当天然气浓度增大时，气敏电阻的阻值会减小，故由欧姆定律可得电路中电流增加，即电流表示数增大，由U0=IR0可知，定值电阻两端的电压会增大，即电压表的示数会变大；同时根据P=UI可知，电路消耗的总功率变大．所以A、C说法错误．由图乙可知，当天然气浓度减小时，气敏电阻的阻值会增大，即电流表示数减小，但根据欧姆定律可知：电压表与电流表示数的比值为R0的阻值，而R0为定值电阻，阻值不变．所以B说法错误，D说法正确．故选D．【点评】本题考查学生对图象的认知及欧姆定律的使用，从图中得出气敏电阻的阻值与温度的变化关系是本题的突破口．4．小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图象如图甲所示．将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为3V，且保持不变．当开关S闭合时，小灯泡L恰好能正常发光．下列说法不正确的是（）A．电阻R0的阻值为2ΩB．开关S闭合时，小灯泡L的电阻为10ΩC．小灯泡L的额定功率为0.625WD．开关S断开时，小灯泡L的电阻为0Ω【考点】欧姆定律的变形公式；电功率的计算．【专题】压轴题；错解分析题；欧姆定律；电能和电功率．【分析】由电路图可知，灯泡与电阻R0串联，灯泡正常发光时的电压和额定电压相等．①根据串联电路各处的电流相等和电源电压得出电路总电阻，根据电路总电阻和灯丝电阻即可求出定值电阻R0的阻值；②由图象可以直接得到灯泡正常发光时灯丝电阻；③已知灯泡正常发光时两端电压和电阻，利用公式P=求出灯泡的额定功率；④电阻是导体本身的一种性质，它的大小取决于导体本身长度、横截面积、材料和温度，与导体两端的电压和通过的电流无关．【解答】解：A、开关闭合时，灯泡L恰好能正常发光，则根据灯泡两端的电压为2.5V，由图象可知灯泡的电阻为10Ω，所以电路电流为I===0.25A，因串联电路各处的电流相等，则电路总电阻为R===12Ω，所以定值电阻R0=R﹣R L=12Ω﹣10Ω=2Ω．此选项正确，不符合题意；B、由图象知，灯泡正常发光时，灯丝电阻为R L=10Ω．此选项正确，不符合题意；C、灯泡正常发光时两端电压U L=2.5V，由图象知此时灯泡的电阻R L=10Ω灯泡的额定功率为P L=U L I=2.5V×0.25A=0.625W．此选项正确，不符合题意；D、开关S断开时，没有电流通过小灯泡，但灯泡的电阻不为0Ω．此选项错误，符合题意．故选D．【点评】本题考查了串联电路的特点和欧姆定律、电功率的计算，关键是知道灯泡正常发光时的电压和额定电压相等以及从图象中读出不同电压下灯泡的电阻．5．如图所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1：U2=5：3，则电阻R1和R2的阻值之比是（）A．1：2 B．2：3 C．3：2 D．5：3【考点】欧姆定律的应用；串联电路的电流规律；串联电路的电压规律；电路的动态分析．【专题】应用题；压轴题；电路和欧姆定律；电路变化分析综合题．【分析】闭合开关S1、S2，电路为R1的简单电路，电压表测电源的电压，接着只断开开关S2时，两电阻串联，电压表测R1两端的电压，利用串联电路的电压特点求出R2两端的电压，利用串联电路的电流特点和欧姆定律求出电阻R1和R2的阻值之比．【解答】解：闭合开关S1、S2，电路为R1的简单电路，电压表测电源的电压，即U=U1；接着只断开开关S2时，两电阻串联，电压表测R1两端的电压，因串联电路中总电压等于各分电压之和，所以，R2两端的电压U R2=U﹣U R1=U1﹣U2，则两电阻两端的电压之比：===，因串联电路中各处的电流相等，所以，由I=可得，两电阻的阻值之比：===．故选C．【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是分清开关闭合、断开时电压表所测电路元件的判断，计算过程要注意各量之间的关系，不要颠倒．6．甲、乙两个电阻的U﹣I图线如图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（）A．甲的电阻值小于乙的电阻值B．通过甲、乙两个电阻的电流之比是2：1C．甲、乙两个电阻两端电压之比是2：1D．甲、乙两个电阻的电功率之比是1：4【考点】欧姆定律的应用；串联电路的电流规律；电功率的计算．【专题】应用题；压轴题；电路和欧姆定律；电能和电功率；图像综合题．【分析】（1）由图象可知通过两电阻的电流与两端的电压成正比即两电阻是定值电阻，从图象中读出任意一点的电流和电压值，根据欧姆定律求出两电阻的阻值，然后比较两电阻的阻值；（2）根据串联电路的电流特点可知通过两电阻的电流关系，根据欧姆定律求出两电阻两端的电压关系，根据P=I2R求出两个电阻的电功率之比．【解答】解：A、由图象可知，通过两电阻的电流与两端的电压成正比即两电阻是定值电阻，且U甲=U乙=3V时，I甲=0.3A、I乙=0.6A，根据欧姆定律可得，两电阻的阻值分别为：R甲===10Ω，R乙===5Ω，所以甲的电阻值大于乙的电阻值，故A不正确；B、把两个电阻串联接在同一电路中时，由于串联电路中各处的电流相等，所以通过甲、乙两个电阻的电流之比是1：1，故B不正确；C、甲、乙两个电阻两端电压：====，故C正确；D、甲、乙两个电阻的电功率之比：====，故D不正确．故选：C．【点评】本题考查了串联电路的电流特点和欧姆定律、电功率公式的应用，关键是根据图象判断出两电阻为定值电阻并读出相关的信息．7．如图所示，电源电压保持6V不变．电流表的量程为0～0.6A．电压表量程0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”．闭合开关，为了保证电路安全，在变阻器滑片P移动过程中，下列说法正确的是（）A．电阻R1消耗功率允许的变化范围为0.4W～0.9WB．电流表示数允许的变化范围为0.2A～0.5AC．变阻器R2接入电路的阻值允许变化范围为2Ω～20ΩD．电路消耗总功率允许的变化范围为1.2W～3W【考点】电路的动态分析．【专题】压轴题；电路变化分析综合题．【分析】滑动变阻器R2与定值电阻R1串联，电压表测量定值电阻两端的电压，根据串联电路的分压原理（电阻越大，电阻两端的电压越高），当电压表的示数最小时，变阻器接入电路的电阻最大；当电流表的示数达到最大值时，变阻器接入电路的电阻最小；根据欧姆定律的应用可分别电路中的总电阻和滑动变阻器接入电路中的电阻值，同时可以确定电压表示数、电流表示数以及电路中总功率的变化．【解答】解：电源两端电压为6V保持不变，定值电阻为10Ω；由题意知，当电压表的最大测量值为3V时，此时定值电阻R1两端的电压U1=3V，电路中的电流I1=I=I2===0.3A＜0.6A，因此电路中的最大电流为0.3A；故滑动变阻器接入电路中的最小电阻R2==10Ω；电路消耗的最大功率P=UI=6V×0.3A=1.8W；电阻R1消耗功率最大功率：P=UI=3V×0.3A=0.9W．故BCD错误；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，即I1′==0.2A，电阻R1消耗的最小功率：P′=（I1′）2R1=（0.2A）2×10Ω=0.4W．则电阻R1消耗功率允许的变化范围为0.4W～0.9W；故A选项正确．故选A．【点评】本题考查串联电路中电压、电流以及功率、滑动变阻器接入电路电阻的计算，注意求阻值范围时，根据电流表和电压表的最大值进行计算，并且会灵活运用欧姆定律．8．如图所示电路，电源使用的是学生电源，当电源旋钮旋至某一档后，开关S 闭合，S1、S2断开时，电压表的示数为2V，灯泡L正常发光，且功率为4W；当电源旋钮旋至另一档时，开关S、S1、S2都闭合时，电流表的示数为2.5A，灯泡L的功率为1W；已知R2=0.5R1则下列说法中错误的是（）A．灯L的电阻为4ΩB．先后所使用两档电源电压之比为3：1C．电阻R1的阻值为2ΩD．S、S1、S2都闭合时，电路的总功率是15W【考点】欧姆定律的应用；电功率的计算．【专题】计算题；压轴题．【分析】（1）分析电路结构，画出S闭合，S1、S2断开时的等效电路图，根据欧姆定律及功率公式列方程；（2）画出开关S、S1、S2都闭合时的等效电路图，根据欧姆定律及功率公式列方程，然后解方程．【解答】解：（1）S闭合，S1、S2断开时的等效电路图如图一所示，I L=I==，灯泡功率P L=I2R L=R L=4W，则R L=R12，已知R2=0.5R1 ，则R L=R12=4R22，（2）开关S、S1、S2都闭合时的等效电路图如图二所示，通过灯泡与电阻的电流之比为：====4R2，I2=4I L′R2，电路电流I L+I2=2.5A，I L′+4I L′R2=2.5A ①，P L′=I L′2R L=1W，因为R L=4R22，所以4I L′2R22=1W，I L′R2=0.5 ②，把②代入①解得：I L′=0.5A，I2=2A，把I L′=0.5A代入②解得，R2=1Ω，∵R L=R12=4R22，∴R1=2Ω，R L=4Ω，I L=I====1A，U=U V+IR L=2V+1A×4Ω=6，U′=I L′R L=0.5A×4Ω=2V；先后所使用两档电源电压之比为U：U′=3：1，开关S、S1、S2都闭合时电路的总功率P′=U′I′=2V×2.5A=5W；故ABC正确，不符合题意；D说法错误，符合题意．故选D．【点评】本题是一道电路计算题，分析清楚电路结构，画出等效电路图，根据欧姆定律、功率公式、串联电路特点列方程，然后解方程，是本题的基本解题思路，本题的难点在解方程上．9．（3分）（2013•河北）如图所示，电源电压保持不变，R1和R2为定值电阻．下列说法正确的是（）A．只闭合S1，滑片P向右滑动，电压表示数变大B．先闭合S1，再闭合S2，电压表示数变大，电流表示数不变C．先闭合S1和S2，再闭合S3，电压表与电流表示数的比值变小D．闭合S1、S2和S3，滑片P向右滑动，电压表与电流表示数的比值变大【考点】电路的动态分析；滑动变阻器的使用；欧姆定律的应用；电阻的串联；电阻的并联．【专题】应用题；压轴题；电路和欧姆定律；电路变化分析综合题．【分析】（1）只闭合S1时，R1、R2与滑动变阻器串联，电压表测R2两端的电压，根据滑片的移动确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和电压表示数的变化；（2）闭合S1、S2时，电压表测电源的电压，电流表测电路中的电流，根据电阻的串联可知电路中电阻的变化，根据欧姆定律可知电路中电流的变化和电压表示数的变化；（3）先闭合S1和S2，再闭合S3时，R1、R2与滑动变阻器并联，电压表测电源的电压，电流表测R1和R2支路的电流之和，根据欧姆定律可知电压表与电流表示数的比值等于R1和R2并联后的总电阻，利用电阻的并联即可得出答案；（4）根据并联电路各支路独立工作、互不影响判断闭合S1、S2和S3，滑片P向右滑动，电压表与电流表示数的比值变化．【解答】解：A、只闭合S1时，R1、R2与滑动变阻器串联，电压表测R2两端的电压，如图1所示：当滑片P向右滑动时，接入电路中的电阻变大，电路中的总电阻变大，根据欧姆定律可知，电路中的电流变小，R2两端的电压变小即电压表的示数变小，故A不正确；B、闭合S1、S2时，电压表测电源的电压，电流表测电路中的电流，如图2所示：∵串联电路中电阻越串越大、大于任何一个分电阻，∴先闭合S1，再闭合S2时，电路中的总电阻变小，根据欧姆定律可知，电路中的电流变大即电流表的示数变大，R2两端的电压变大即电压表的示数变大，故B不正确；C、先闭合S1和S2，再闭合S3时，R1、R2与滑动变阻器并联，电压表测电源的电压，电流表测R1和R2支路的电流之和，如图3所示：∵并联电路中电阻越并越小、小于任何一个分电阻，∴电压表与电流表示数的比值即R1、R2并联后的总电阻变小，故C正确；D、∵并联电路中各支路独立工作、互不影响，∴闭合S1、S2和S3，滑片P向右滑动时，不能改变R1、R2并联后的总电阻，即电压表与电流表示数的比值不变，故D不正确．故选C．【点评】本题考查了电路的动态分析，关键是开关闭合、断开时电路连接方式的辨别和电表所测电路元件的判断，同时要注意串联电路和并联电路特点和欧姆定律的灵活应用．10．小勤在做“调节灯泡亮度”的电学实验时，电路如图所示．电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“50Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化）．在不损坏电路元件的情况下，下列判断正确的是（）A．灯泡两端的最大电压是1.5VB．该电路中电流的最大功率是1.25WC．电路中电流变化的范围是0.3A～0.5AD．滑动变阻器阻值变化的范围是2.5Ω～10Ω【考点】欧姆定律的应用；串联电路的电流规律；串联电路的电压规律；电功率的计算．【专题】计算题；压轴题；电路和欧姆定律；电能和电功率；电路变化分析综合题．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．（1）灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出电压表的示数即可判断灯泡两端的最大电压；（2）根据串联电路的电流特点可知电路中的最大电流为灯泡额的电流和滑动变阻器允许通过最大电流中较小的一个，根据P=UI求出电路中的最大电功率，根据串联电路的电流特点和欧姆定律求出滑动变阻器接入电路中的最小阻值；当电压表的示数为3V时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，利用欧姆定律求出灯泡的电阻，利用串联电路的电压特点求出灯泡两端的电压，利用欧姆定律求出电路中的电流，进一步求出电路中电流变化的范围，最后根据欧姆定律求出滑动变阻器接入电路中的最大阻值即可得出滑动变阻器阻值变化的范围．【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．（1）灯泡正常发光时的电压为2.5V，功率为1.25W，∵串联电路总电压等于各分电压之和，=U﹣U L=4.5V﹣2.5V=2V∴此时电压表的示数U滑∵2V＜3V，没有超出电压表的量程，∴灯泡两端的电压可以达到2.5V，故A不正确；（2）∵串联电路中各处的电流相等，∴根据P=UI可得，灯泡正常发光时电路中的电流：I=I L===0.5A，∵滑动变阻器允许通过的最大电流为1A，∴电路中的最大电流I max=0.5A，电路的最大电功率：P max=UI max=4.5V×0.5A=2.25W，故B不正确；此时滑动变阻器接入电路的电阻最小，最小为：R滑min===4Ω；当电压表的示数为3V时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，灯泡的电阻：R L===5Ω，灯泡两端的电压：U L′=U﹣U滑max=4.5V﹣3V=1.5V，电路中的最小电流：I min===0.3A，∴电路中电流变化的范围是0.3A～0.5A，故C正确；滑动变阻器接入电路中的最大阻值：。

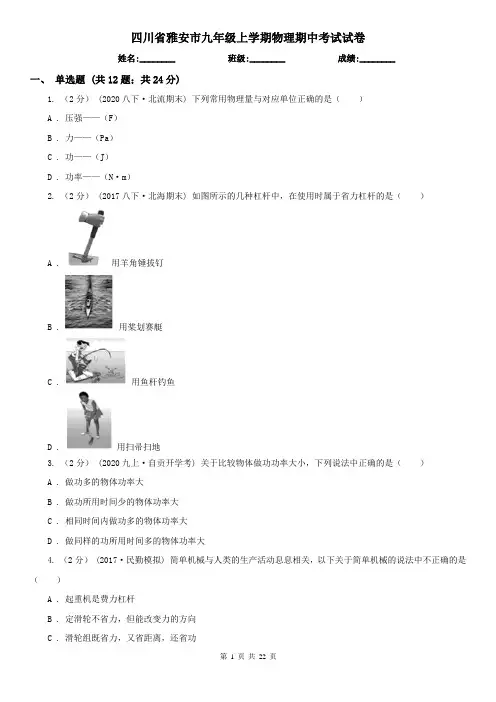

四川省雅安市九年级上学期物理期中考试试卷

四川省雅安市九年级上学期物理期中考试试卷

四川省雅安市九年级上学期物理期中考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共12题；共24分)1. （2分） (2020八下·北流期末) 下列常用物理量与对应单位正确的是（）A . 压强——（F）B . 力——（Pa）C . 功——（J）D . 功率——（N·m）2. （2分） (2017八下·北海期末) 如图所示的几种杠杆中，在使用时属于省力杠杆的是（）A . 用羊角锤拔钉B . 用桨划赛艇C . 用鱼杆钓鱼D . 用扫帚扫地3. （2分） (2020九上·自贡开学考) 关于比较物体做功功率大小，下列说法中正确的是（）A . 做功多的物体功率大B . 做功所用时间少的物体功率大C . 相同时间内做功多的物体功率大D . 做同样的功所用时间多的物体功率大4. （2分）(2017·民勤模拟) 简单机械与人类的生产活动息息相关，以下关于简单机械的说法中不正确的是（）A . 起重机是费力杠杆B . 定滑轮不省力，但能改变力的方向C . 滑轮组既省力，又省距离，还省功D . 斜面的机械效率达不到100%5. （2分） (2018九上·汉滨期中) 关于能的概念，下列说法中正确的是（）A . 悬在空中的打桩重锤，因为没有做功，所以没有能B . 运动速度相同的物体，它们具有的动能一定相等C . 重力势能相等的物体，它们一定处于同一高度D . 同一个弹簧测力计分别挂2N、5N的重物(在弹性限度内)，挂5N重物时弹簧的弹性势能较大6. （2分）(2019·河北模拟) 下列关于温度、内能和热量的说法，不正确的是（）A . 物体吸收热量，温度一定升高B . 一个物体温度降低，内能一定减小C . 质量相同的水和煤油，放出相同的热量时，煤油的温度降低的多D . 弯折铁丝使其温度升高，是利用做功的方式改变内能7. （2分） (2017九上·富顺期末) 由c= ，关于同一种物质的比热容c，下列说法正确的是（）A . 若吸收的热量增大一倍，则比热容增大一倍B . 若质量增大一倍，则比热容减至一半C . 若加热前后的温度差增大一倍，则比热容增大一倍D . 无论质量多大，比热容都一样8. （2分） (2018九上·扬州期末) 如图是一个两面光滑的斜面，∠β大于∠α，同一个物体分别在AC和BC斜面受拉力从底端匀速运动到C点，所需拉力分别为FA、FB ，拉力所做功分别为WA、WB ，则（）A . FA＝FB ， WA＝WBB . FA＞FB ， WA＞WBC . FA＜FB ， WA＜WBD . FA＜FB ， WA＝WB9. （2分） (2017九上·高平期末) 下列数据中符合实际情况的是（）A . 一节新干电池电压为2.5VB . 我国家庭电路的电压是220VC . 手机正常通话时的电流约为5AD . 某同学快速的由一楼跑到三楼的过程中，他做功的功率约是5000W10. （2分）某新型手电筒，由蓄电池，开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U，关于手电筒的各部分原件下列说法正确的是（）A . 给蓄电池充电时是将电能转化为化学能B . LED灯珠是有超导材料制成C . 三粒LED灯珠一定是并联的D . 凸透镜对LED灯珠发出的光起到发散作用11. （2分） (2018九下·大石桥月考) 夏季，人们漫步浑河边，微风吹过，分外凉爽。

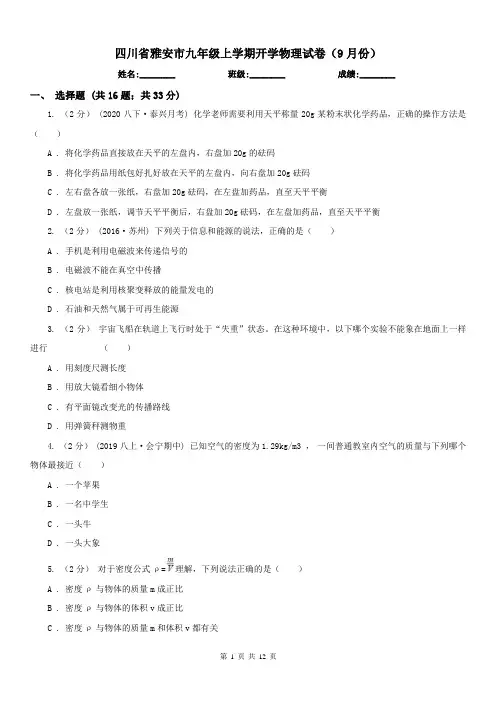

四川省雅安市九年级上学期开学物理试卷(9月份)
