石墨烯的表征方法知识讲解

石墨烯表征方法石墨烯是一种由碳原子构成的二维材料，具有极高的导电性和热导性，以及出色的机械强度和柔韧性。

由于石墨烯的独特性质，人们对其进行了广泛的研究和应用。

为了更好地理解和表征石墨烯材料，科学家们开发了多种表征方法。

一、原子力显微镜(AFM)原子力显微镜是一种常用的石墨烯表征方法之一。

它通过探测表面的力与距离关系，可以获得石墨烯的拓扑结构和力学性质。

AFM可以实现纳米级的分辨率，可以直接观察到石墨烯的原子级结构。

同时，AFM还可以测量石墨烯的厚度，从而确定其层数。

二、扫描电子显微镜(SEM)扫描电子显微镜是一种常用的表面形貌表征方法。

通过聚焦电子束，扫描样品表面，并测量电子的反射或散射信号，可以获得石墨烯的表面形貌和微观结构。

SEM具有高分辨率和大深度视场的优点，可以对大面积的石墨烯样品进行观察和分析。

三、透射电子显微镜(TEM)透射电子显微镜是一种常用的石墨烯表征方法之一。

它通过透射电子束，并测量透射电子的衍射图样，可以获得石墨烯的晶体结构和晶格参数。

TEM具有极高的分辨率，可以实现原子级的观察和分析。

同时，TEM还可以通过能谱分析等技术，获得石墨烯的化学成分和元素分布信息。

四、拉曼光谱(Raman)拉曼光谱是一种非常重要的石墨烯表征方法。

它通过测量石墨烯材料散射的光子能量差，可以获得石墨烯的振动模式和结构信息。

拉曼光谱可以用来确定石墨烯的层数、缺陷和应变等物理性质。

同时，拉曼光谱还可以用来研究石墨烯与其他材料之间的相互作用。

五、X射线衍射(XRD)X射线衍射是一种常用的晶体结构表征方法。

通过石墨烯材料对X 射线的衍射效应，可以获得石墨烯的晶体结构和晶格参数。

X射线衍射可以用来确定石墨烯的层数、晶胞尺寸以及晶体取向等信息。

同时，X射线衍射还可以用来研究石墨烯的结晶性质和晶格缺陷情况。

六、核磁共振(NMR)核磁共振是一种常用的石墨烯表征方法之一。

通过测量石墨烯材料中核自旋的共振信号，可以获得石墨烯的化学成分和分子结构信息。

石墨烯的表征方法一、光学显微镜表征。

光学显微镜可是咱研究石墨烯的一个基础工具呢。

想象一下，就像给石墨烯来了个“高清拍照”。

咱把石墨烯样品放在显微镜下，通过可见光照射，然后就能看到它的一些基本形态啦。

比如说，能看看它的大小、形状，还有表面有没有什么明显的缺陷啥的。

不过呢，这光学显微镜也有它的小局限，对于特别小的石墨烯结构或者原子级别的细节，它就有点“看不太清”啦，毕竟它的分辨率有限嘛。

二、扫描电子显微镜表征。

扫描电子显微镜那就牛多啦！它就像是给石墨烯来了个“超级特写”。

它用电子束去扫描石墨烯样品，然后根据电子和样品相互作用产生的各种信号，来构建出石墨烯的微观图像。

通过它，咱能清楚地看到石墨烯的边缘结构，还有它表面的一些微观形貌，像有没有褶皱啊、裂纹啊这些。

而且它的分辨率比光学显微镜高多啦，能让咱看到纳米级别的细节呢。

但它也有个小麻烦，就是样品制备的时候得特别小心，不然可能会对石墨烯的结构造成破坏哦。

三、透射电子显微镜表征。

透射电子显微镜更是个厉害家伙！它让电子束穿过石墨烯样品，然后根据电子的透射和散射情况来成像。

这就好比给石墨烯来了个“透视”，能让咱直接看到它的原子结构呢！咱可以清楚地分辨出石墨烯的晶格结构，看看碳原子是怎么排列的，有没有什么晶格缺陷。

不过呢，这个方法对样品的要求就更高啦，样品得特别薄，制备起来有点难度，而且电子束照射时间长了，也可能会对石墨烯造成损伤哦。

四、拉曼光谱表征。

拉曼光谱就像是石墨烯的“指纹识别器”。

当激光照射到石墨烯上时，石墨烯会散射一部分光，这些散射光的频率会发生变化，通过分析这些频率变化，咱就能得到石墨烯的一些重要信息啦。

比如说，能判断石墨烯的层数，不同层数的石墨烯拉曼光谱会有一些特征性的变化哦。

还能检测石墨烯里面有没有杂质，以及它的应力状态啥的。

而且这个方法是非接触式的，对样品基本没啥损伤，挺方便的呢。

五、X射线光电子能谱表征。

X射线光电子能谱就像是个“化学侦探”。

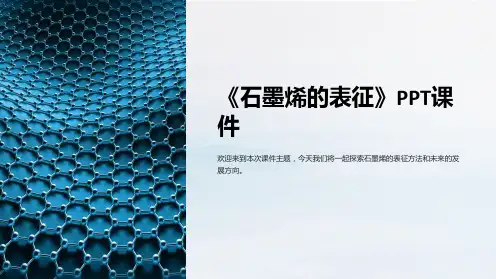

《石墨烯的表征》PPT课 件
欢迎来到本次课件主题，今天我们将一起探索石墨烯的表征方法和未来的发 展方向。
石墨烯简介
石墨烯是由石墨层剥离而成的一种特殊形态的碳材料。它具有单原子厚度、 高比表面积、高机械强度、高导电性、高热导率等状态。
传统和特殊表征方法
传统的表征方法包括透射电镜和扫描电子显微镜，用于观察晶体结构和形貌。特殊的表征方法包括原子力显微 镜和拉曼光谱，能够揭示石墨烯的电学、热学、力学等性质。
优缺点和未来发展Βιβλιοθήκη 向各种表征方法的优缺点需要综合考虑，未来石墨烯的表征方法需要更多样化， 更专业化，以更好地服务于石墨烯产业的发展。
参考文献
• Das A, Pisana S, Chakraborty B, et al. Monitoring dopants by Raman scattering in an electrochemically top-gated graphene transistor[J]. Nature nanotechnology, 2008, 3(4): 210-215.
操作流程
使用电子束扫描石墨烯样品表面并记录图像，可以得到石墨烯的形貌和导电性信息。
观察结果
扫描电子显微镜下清晰显示出石墨烯片层的层数以及表面的几何形态。能够量测出石墨烯的 粗糙度和导电性。
原子力显微镜观察石墨烯
样品制备
使用化学气相沉积法在硅晶片上 制备石墨烯样品。
操作流程
观察结果
使用原子力显微镜照射样品表面， 通过控制探针与样品的距离来记 录石墨烯表面的高度变化。
石墨烯表面会有起伏，形成皱褶 结构，原子力显微镜可以清晰地 观察石墨烯表面的这种形态和变 化。
拉曼光谱分析石墨烯

石墨烯的表征方法一、本文概述石墨烯，作为一种新兴的二维纳米材料，因其独特的物理、化学和机械性能，在科学研究和工业应用中均展现出巨大的潜力。

然而，要想充分发掘和利用石墨烯的这些特性，对其进行精确、全面的表征是至关重要的。

本文旨在探讨石墨烯的表征方法，包括其结构、电学性质、热学性质、力学性质以及化学性质等方面的表征技术。

我们将首先介绍石墨烯的基本结构和性质，以便读者对其有一个清晰的认识。

随后，我们将逐一分析并比较各种表征方法的优缺点，包括电子显微镜、原子力显微镜、拉曼光谱、电学测量等。

这些方法的介绍将侧重于它们的原理、操作过程以及在石墨烯表征中的应用实例。

我们还将讨论这些表征方法在石墨烯研究中的最新进展，以及它们在未来可能的发展趋势。

我们期望通过本文，读者能够对石墨烯的表征方法有更深入的了解，为石墨烯的基础研究和应用开发提供有益的参考。

二、石墨烯的结构与性质石墨烯，这种由单层碳原子紧密排列构成的二维材料，自其被发现以来，便因其独特的结构和性质在科学界引起了广泛关注。

其结构特点主要表现为碳原子以sp²杂化轨道组成六边形蜂巢状的二维晶体，每个碳原子通过σ键与相邻的三个碳原子相连，剩余的p轨道则垂直于面形成大π键，π电子可在石墨烯层内自由移动。

这种独特的结构赋予了石墨烯许多引人注目的物理性质。

石墨烯在电学性质上展现出极高的电导率，甚至超过了铜和银等金属，是室温下导电性最好的材料。

其热导率也极高，远超其他已知材料，这使得石墨烯在电子器件和散热材料等领域具有巨大的应用潜力。

在力学性能上，石墨烯的强度也极高，是已知强度最高的材料之一，这使得石墨烯在复合材料、航空航天等领域有着广阔的应用前景。

除了以上基础性质，石墨烯还具有一些特殊的性质，如量子霍尔效应、半整数量子霍尔效应等，这些性质使得石墨烯在基础科学研究领域也具有极高的研究价值。

石墨烯还具有很好的透光性，单层石墨烯几乎是完全透明的，这使得石墨烯在透明导电材料、太阳能电池等领域也有潜在的应用价值。
