6.3 铰削加工
三、铰孔时应注意事项
1. 铰刀的选择 铰刀是定尺寸刀具，铰孔的精度在很大程度上决定于铰刀的 精度。故在使用铰刀前，应仔细测量铰刀的直径是否与被铰 孔相符，刃口有无磨损、裂纹、缺口等缺陷，经试铰合格后 方能使用。
2. 铰刀的安装 铰孔作为精加工，切削余量很小。若安装后铰刀轴线与原工 件孔中心线发生偏斜，将会使孔径铰削后尺寸扩大超差和产 生形状误差。因此，铰刀与机床应采用浮动联接。
6.2 钻削加工
三、钻削要素
1.钻削用量
切削速度c 钻削时的切削速度指钻头外缘处的线速度
c

d o n
1000
进给量f、每齿进给量fz及进给速度f
f nf2nfz
背吃刀量ap 对钻头而言，它就是钻头直径的一半
ap d0 2
6.2 钻削加工
2.切削层截面尺寸
钻削时切削层尺寸平面为过 基点D的基面PD
6.3 铰削加工
3. 铰削用量的选择 合理选择铰削用量，可以提高铰孔精度。 精铰时，一般半径上铰削余量为0.03~0.15mm，其值取决
于工件材料及对孔要求的精度和表面粗糙度。一般铰削钢体
时，切削速度c=1.5~5m/min；铰铸铁件时c=8~l0m/min，
进给量不能取得过小，否则切削厚度hd过薄，铰刀的挤压作 用会明显加大，加速铰刀后刀面的磨损。—般铰制钢件时f＝ 0.3~2mm/r，铰削铸铁件时f=0.5~3mm/r。
铰刀齿槽方向有直槽和螺旋槽两种。直槽铰刀刃磨、检验方 便，生产中常用；螺旋槽铰刀切削过程平稳。加工铸铁等取 β＝7～8；加工钢件取β=12～20；加工铝等轻金属取 β=35～45。
6.3 铰削加工
铰刀的几何角度
前角γo和后角o 一般取γo＝0。粗铰塑性材料时，为

规定的理想零件的几何参数符合的程度。符合程度越高,加工精度也越高。所谓 理想零件,对表面形状而言,就是绝对正确的圆柱面、平面、锥面等;对表面位置而 言,就是绝对的平行、垂直、同轴和一定的角度等;对于尺寸而言,就是零件尺寸的 公差带中心。
机械加工精度的基本概念
二、 加工经济精度 由于在加工过程中有很多因素影响加工精度,所以同一种加工方法在不同的
形状精度的获得,可概括为以下三种方法: 1) 轨迹法 2) 成形法 3)展成法 尺寸精度的获得方法有以下四种: 1)试切法。 2) 定尺寸刀具法。 3) 调整法。 4)自动控制法。

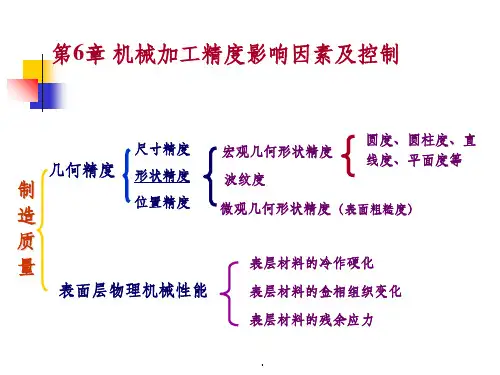

第6章 机械制造质量分析与控制
第一节 第二节 第三节 第四节 第五节
机械加工精度的基本概念 影响加工精度的因素及其分析 加工误差的综合分析 机械加工表面质量 机械加工过程中振动、 加工精度与加工误差 所谓加工精度指的是零件在加工以后的几何参数(尺寸、形状和位置)与图样
工作条件下所能达到的精度是不同的。任何一种加工方法,只要精心操作,细心调 整,并选用合适的切削参数进行加工,都能使加工精度得到较大的提高,但这样做 会降低生产率,增加加工成本。
图6-1 加工成本和加工误差的关系
机械加工精度的基本概念
三、零件获得加工精度的方法 零件的加工精度包括尺寸精度、形状精度和位置精度。

机械制造技术基础
机械制造技术基础是机械工程中最重要的组成部分之一，它包括了机械制造 的基本概念、过程、工艺和工具。
什么是机械制造技术基础？
关键概念
机械制造技术基础是指掌握和应用机械制造的理论和实践知识的能力。
核心要素
包括机械设计、加工工艺、装配调试和质量控制等方面。
重要作用
是提高机械产品质量和生产效率的关键。
机械制造的过程和方法
生产流程
包括原材料准备、加工、组装和 包装等环节。
加工方法
常用的加工方法有车削、铣削、 焊接和冲压等。
组装技术
采用流水线和自动化设备完成机 械产品的组装。
机械制造的工艺和工具
1
工艺选择
根据产品要求和生产规模选择合适的工艺。
2
常用工具
包括数控机床、切削工具和检测设备等。
3
先进技术
如激光切割、三维打印和机器人技术。
机பைடு நூலகம்制造的质量控制
1 质量标准
遵循国家和行业的质量标准。
2 检测方法
采用物理检测和非损伤检测等手段。
3 过程监控
通过严格控制生产过程来提高产品质量。
机械制造技术的应用领域
汽车制造
涵盖了整车制造和零部件加工。
能源设备
制造发电设备和石油装备等。
航空航天
包括飞机和火箭等器械的制造。
电子产品
涵盖电脑、手机和家电等的制造。
机械制造技术的发展趋势
先进制造技术
如智能制造、物联网和大数据技 术。
机器人自动化
随着机器人技术的发展，机械制 造将更加自动化。
绿色制造
注重环境保护和可持续发展。
结论和要点
• 机械制造技术基础包括基本概念、过程、工艺和工具。 • 质量控制对于提高产品质量至关重要。 • 机械制造技术应用广泛，涵盖了多个行业。 • 先进制造技术和自动化将推动机械制造的发展。

•
