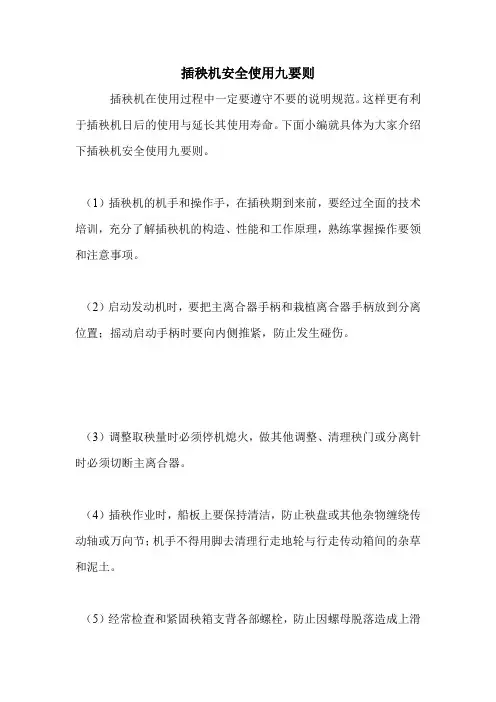

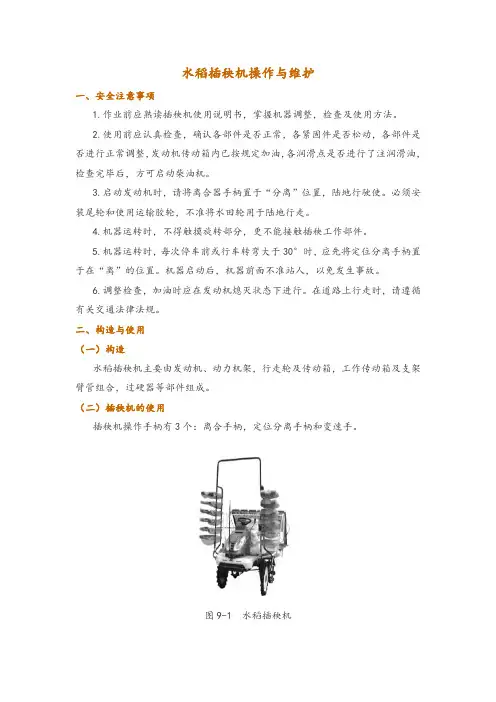

插秧机安全使用九要则
插秧机在使用过程中一定要遵守不要的说明规范。
这样更有利于插秧机日后的使用与延长其使用寿命。
下面小编就具体为大家介绍下插秧机安全使用九要则。
(1)插秧机的机手和操作手,在插秧期到来前,要经过全面的技术培训,充分了解插秧机的构造、性能和工作原理,熟练掌握操作要领和注意事项。
(2)启动发动机时,要把主离合器手柄和栽植离合器手柄放到分离位置;摇动启动手柄时要向内侧推紧,防止发生碰伤。
(3)调整取秧量时必须停机熄火,做其他调整、清理秧门或分离针时必须切断主离合器。
(4)插秧作业时,船板上要保持清洁,防止秧盘或其他杂物缠绕传动轴或万向节;机手不得用脚去清理行走地轮与行走传动箱间的杂草和泥土。
(5)经常检查和紧固秧箱支背各部螺栓,防止因螺母脱落造成上滑
道损坏。
(6)插秧机转变时,应及时分离栽植离合器,防止损坏传动万向节部件。
(7)操作手在装秧或整理秧苗时,手要远离秧门,防止被分离针刺伤。
(8)过田埂时要注意秧门不被碰撞,过水渠时要搭上木板,慢速通过。
(9)在插秧作业中发生陷车时,不要抬传动总成两端的弯管和链轮箱等传动部件,应抬起船板或在行走地轮叶片间加一个木杠,使插秧机自行爬出。

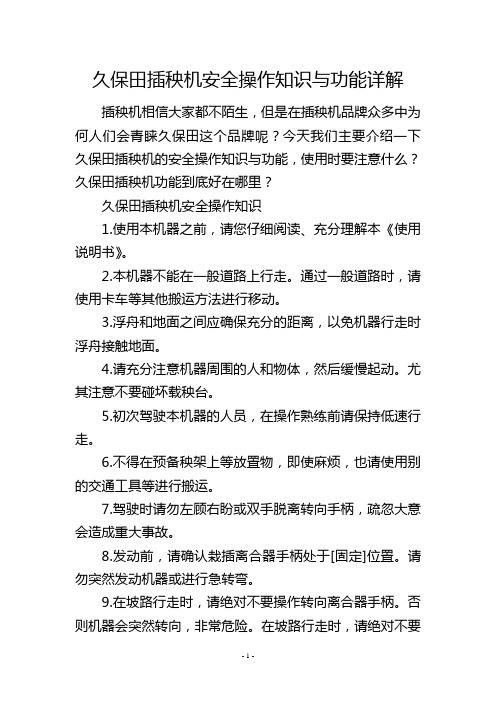

久保田插秧机安全操作知识与功能详解插秧机相信大家都不陌生,但是在插秧机品牌众多中为何人们会青睐久保田这个品牌呢?今天我们主要介绍一下久保田插秧机的安全操作知识与功能,使用时要注意什么?久保田插秧机功能到底好在哪里?久保田插秧机安全操作知识1.使用本机器之前,请您仔细阅读、充分理解本《使用说明书》。
2.本机器不能在一般道路上行走。
通过一般道路时,请使用卡车等其他搬运方法进行移动。
3.浮舟和地面之间应确保充分的距离,以免机器行走时浮舟接触地面。
4.请充分注意机器周围的人和物体,然后缓慢起动。
尤其注意不要碰坏载秧台。
5.初次驾驶本机器的人员,在操作熟练前请保持低速行走。
6.不得在预备秧架上等放置物,即使麻烦,也请使用别的交通工具等进行搬运。
7.驾驶时请勿左顾右盼或双手脱离转向手柄,疏忽大意会造成重大事故。
8.发动前,请确认栽插离合器手柄处于[固定]位置。
请勿突然发动机器或进行急转弯。
9.在坡路行走时,请绝对不要操作转向离合器手柄。
否则机器会突然转向,非常危险。
在坡路行走时,请绝对不要操作主离合器手柄。
否则动力传送会中断,导致机器突然下冲,引发重大事故。
请勿在坡路上长时间或暂时停车。
不得已而长时间或暂时停车时,请使用车轮挡块。
久保田插秧机功能详解1、实现高效率作业发动机柴油功率16.1KW,通过装载大功率发动机,在各种作业条件下都能发挥强劲动力,即使在水多的田块或泥脚深的田块也可以游刃有余地进行作业。
低噪音,低振动,即使长时间作业也会减轻操作人员的疲劳。
2、轻松进行补秧的宽踏板将操作人员座位后部的踏板设计的又宽又平,可以安全便捷的进行补秧和辅助作业,进一步提升了作业效率。
3、擅长水多田块作业的大直径车轮采用前轮650mm、后轮950mm的大直径车轮。
由于最低离地高度为500mm,因此即使在水多的田块也会发挥出卓越的作业性能。
4、燃料补充次数减少的大容积油箱装载了34L的大容积油箱。
油料补充次数少,作业的效率提升,由于油箱配置在外侧,因此可以轻松加油。

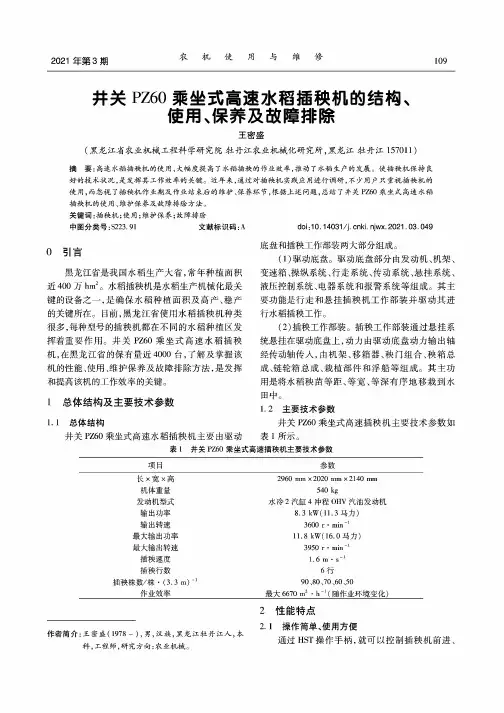

2021年第3期农机使 用 与 维修109井关PZ60乘坐式高速水稻插秧机的结构、便用、保养及故障排除王密盛(黑龙江省农业机械工程科学研究院牡丹江农业机械化研究所,黑龙江牡丹江157011)摘 要:高速水稻插秧机的使用,大幅度提高了水稻插秧的作业效率,推动了水稻生产的发展。
使插秧机保持良好的技术状况,是发挥其工作效率的关键。
近年来,通过对插秧机实践应用进行调研,不少用户只重视插秧机的使用,而忽视了插秧机作业期及作业结束后的维护、保养环节,根据上述问题,总结了井关PZ60乘坐式高速水稻插秧机的使用、维护保养及故障排除方法。
关键词:插秧机;使用;维护保养;故障排除中图分类号:S223.91 文献标识码:A doi : 10.14031/j. cnki. njwx.2021.03.0490引言黑龙江省是我国水稻生产大省,常年种植面积近400万hn?。
水稻插秧机是水稻生产机械化最关键的设备之一,是确保水稻种植面积及高产、稳产 的关键所在。
目前,黑龙江省使用水稻插秧机种类很多,每种型号的插秧机都在不同的水稻种植区发 挥着重要作用。
井关PZ60乘坐式高速水稻插秧机,在黑龙江省的保有量近4000台,了解及掌握该机的性能、使用、维护保养及故障排除方法,是发挥和提高该机的工作效率的关键。
1总体结构及主要技术参数1. 1总体结构井关PZ60乘坐式高速水稻插秧机主要由驱动表1底盘和插秧工作部装两大部分组成。
(1) 驱动底盘。
驱动底盘部分由发动机、机架、变速箱、操纵系统、行走系统、传动系统、悬挂系统、液压控制系统、电器系统和报警系统等组成。
其主要功能是行走和悬挂插秧机工作部装并驱动其进 行水稻插秧工作。
(2) 插秧工作部装。
插秧工作部装通过悬挂系统悬挂在驱动底盘上,动力由驱动底盘动力输出轴经传动轴传入,由机架、移箱器、秧门组合、秧箱总 成、链轮箱总成、栽植部件和浮船等组成。
其主功 用是将水稻秧苗等距、等宽、等深有序地移栽到水田中。

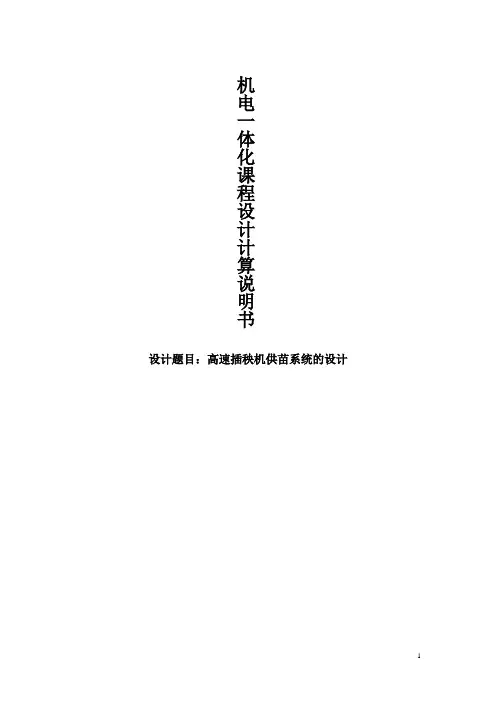

机电一体化课程设计计算说明书设计题目:高速插秧机供苗系统的设计目录一.设计任务 (3)二.改进系统拟定流程图 (3)三.电机的选择和动力选择 (3)四.电动机转速的测量和控制 (4)五.联轴器的选用 (12)六.变速箱的设计 (12)七.滚珠丝杠副的选型 (14)八.行程开关控制电机正反转 (17)九.附录 (17)一、设计任务本次机电一体化课程设计的设计任务主要是通过对vp6洋马插秧机的高速供苗系统的学习,对供苗原理的探索,掌握供苗系统的基本设计知识,而通过小组的讨论思考对原有供苗系统进行可行性的改进,在改进设计过程中培养小组成员独立完成机械设计任务的能力。
二、改进系统拟定流程图图1改进系统示意图优点:改进后系统,电机转速,可以平滑调整,中低速运行。
通过单片机控制电机转速可使电机运行噪声低。
变速箱可以实现四个速比,插苗的行距可以进行优化调整,提高作业质量。
缺点:滚珠丝杠精度要求较高,成本增加很大,且行程开关控制电机正反转使得栽秧台来回运动使插苗间距有点不齐。
三.电机的选择和动力计算图2直流电机选择参数图系统要求动力源具有良好的控制性能和运行性能,因此选择直流电动机,采用PWM直流调速系统,适宜在大范围内平滑调速,从而实现平滑调速。
采用直流电动机:型号55ZYN51 额定转矩265.3mN.m 转速1800r/min 功率50W 额定电压24V 额定电流3.2A滚珠丝杆副的动力和横向送秧装置的动力由电动机提供。
四.电动机转速的测量和控制本设计基于直流电动机在51单片机中的应用,设计出大功率直流电动机转速的测量与控制。
单片机控制直流电机的基本方法是通过改变直流电机电枢电压的接通时间与通电周期的比值(即占空比)来控制电机速度。
PWM中采用定宽调频法是系统工作稳定。
4.1.测量直流电动机转速的传感器采用飞利浦(Philips)公司生产的KMI15-1传感器,它主要包括以下六部分:①磁敏电阻传感器;②前置放大器A1;③施密特触发器;④开关控制电路源;⑤恒流源;⑥电压控制器。
61科学种养农业机械E-mail:***************电话*************本栏编辑:纪晓芬2015.6一、水稻插秧机的操作水稻插秧机型号较多,现以江苏东洋插秧机有限公司生产的东洋PF455S 型插秧机为例说明。
该机配套动力:E130G 型汽油机;插秧行数:4行并列式;行距:30厘米;株距:15.7、13.7、12.2厘米三种;插秧能力:2~3亩/小时。
1. 操作方法①插秧机在使用前,应按说明书技术要求安装完好,并加足油料,调整好总离合器、各插秧臂取秧量、插秧深度,分离针与秧门侧向间隙、分离针与秧箱两侧臂间隙、滚轮组合、栽植臂工作位置、定位离合器等,并进行试运转。
还要在插秧前进行试插,并调整秧箱倾斜度,使秧片下滑自如。
如倾斜度调整不能使秧片下滑时,可在秧箱上浇适量水,使秧片能自由下滑,同时调整取秧量,使其符合农艺要求。
上述项目调整好后,方可正式投入作业。
②驾驶东洋牌机动插秧机进入稻田,挂上“空挡”,打开左右刹车踏板挂钩,将划线指示器和前板导向器设在“工作”位置,放置秧苗。
然后将主变速杆放到“PTO”位置,插秧离合器放到“连接”位置,挂上挡位,慢慢放开离合器踏板,插秧机手参照划线器划出的线条驾机直线行驶,插秧机的秧针就会插入秧块,抓取秧苗移插到水田里。
2. 操作注意事项①插秧机手技术要熟练。
插秧机手必须经过技术培训,熟悉插秧机性能并有熟练的驾驶技术。
在下田前要考虑好行走路线和转移地点的进出路线,尽量减少补苗面积。
插秧机行驶要直、行距要一致,且不能压苗。
两端地头要留作业宽度,以做转向转头用,插到最后离田边不足一个幅宽时,应预先取出靠边一个或几个秧箱内的秧苗,使插秧机相应少插一行或几行秧苗。
到地头转弯时,须将定位离合器扳到“离”的位置,停止插秧。
插秧机需临时停车时,先将定位离合器扳到“离”的位置,然后再停车。
通过水渠或高埂时,应搭木板或抬起船板,不要强行通过。
否则,将损坏机器,影响作业质量。

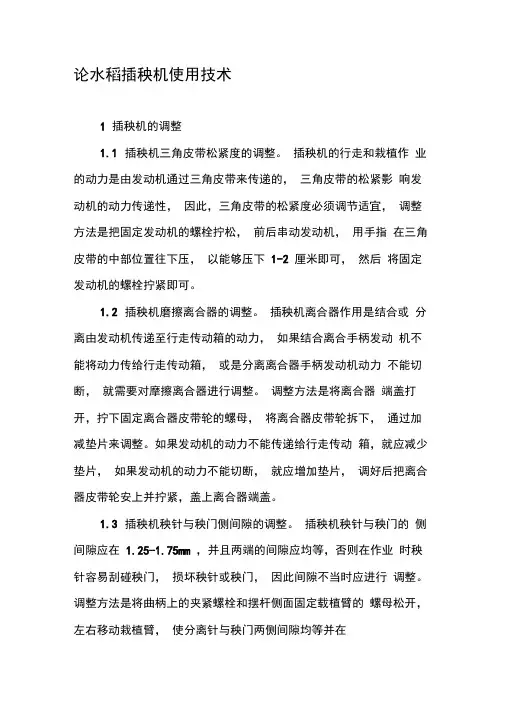

论水稻插秧机使用技术1插秧机的调整1.1插秧机三角皮带松紧度的调整。
插秧机的行走和栽植作业的动力是由发动机通过三角皮带来传递的,三角皮带的松紧影响发动机的动力传递性,因此,三角皮带的松紧度必须调节适宜,调整方法是把固定发动机的螺栓拧松,前后串动发动机,用手指在三角皮带的中部位置往下压,以能够压下1-2 厘米即可,然后将固定发动机的螺栓拧紧即可。
1.2插秧机磨擦离合器的调整。
插秧机离合器作用是结合或分离由发动机传递至行走传动箱的动力,如果结合离合手柄发动机不能将动力传给行走传动箱,或是分离离合器手柄发动机动力不能切断,就需要对摩擦离合器进行调整。
调整方法是将离合器端盖打开,拧下固定离合器皮带轮的螺母,将离合器皮带轮拆下,通过加减垫片来调整。
如果发动机的动力不能传递给行走传动箱,就应减少垫片,如果发动机的动力不能切断,就应增加垫片,调好后把离合器皮带轮安上并拧紧,盖上离合器端盖。
1.3插秧机秧针与秧门侧间隙的调整。
插秧机秧针与秧门的侧间隙应在 1.25-1.75mm ,并且两端的间隙应均等,否则在作业时秧针容易刮碰秧门,损坏秧针或秧门,因此间隙不当时应进行调整。
调整方法是将曲柄上的夹紧螺栓和摆杆侧面固定载植臂的螺母松开,左右移动栽植臂,使分离针与秧门两侧间隙均等并在1.25-1.75mm 之间,然后将调整垫片插入摆杆与栽植臂联接处的缝隙中,使栽植臂不能左右串动,再把夹紧螺栓和螺母拧紧。
1.4秧针与秧箱隔板头间隙调整。
秧箱在两端极限位置时,秧针与秧箱隔板头间隙应不小于1mm并且间隙应均等,否则应进行调整,调整方法是先将秧箱移动到一端极限位置,松开移动轴两端驱动臂夹紧螺母,串动秧箱,使每个秧针与隔板头的间隙都一致并且大于1mm然后将夹紧螺母拧紧,再将秧箱移动到另一端极限位置,检查秧针与隔板头间隙,如果不和要求应按上述调整方法进行调整。
1.5栽植臂停止位置的?{ 整。
栽植臂运转时,当将定位分离手柄换到“离”的位置后,栽植臂应停止运转且秧针应停在秧门上方,距尾托板7cm以上,否则应调整。

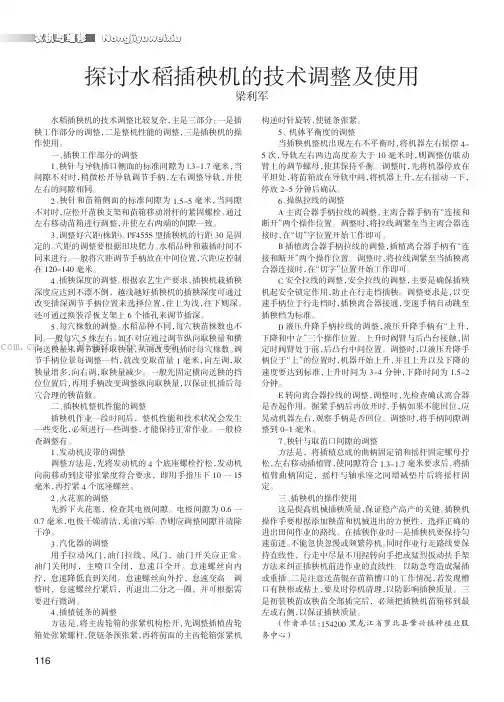

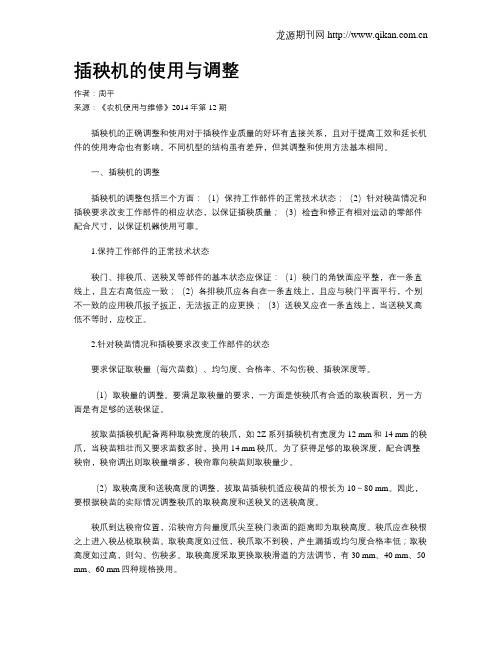

N o n g j i y u w e i x i u水稻插秧机的技术调整比较复杂,主是三部分:一是插秧工作部分的调整,二是整机性能的调整,三是插秧机的操作使用。
一、插秧工作部分的调整1、秧针与导轨插口侧面的标准间隙为l.3-1.7毫米,当间隙不对时,稍微松开导轨调节手柄,左右调整导轨,并使左右的间隙相同。
2、秧针和苗箱侧面的标准间隙为1.5-5毫米,当间隙不对时,应松开苗秧支架和苗箱移动滑杆的紧固螺栓。
通过左右移动苗箱进行调整,并使左右两端的间隙一致。
3、调整好穴距(株距)。
PF455S型插秧机的行距30是固定的。
穴距的调整要根据田块肥力。
水稻品种和栽插时间不同来进行。
一般将穴距调节手柄放在中间位置,穴距应控制在120-140毫米。
4、插秧深度的调整。
根据农艺生产要求,插秧机栽插秧深度应达到不漂不倒,越浅越好插秧机的插秧深度可通过改变插深调节手柄位置来选择位置,往上为浅,往下则深。
还可通过换装浮板支架上6个插孔来调节插深。
5、每穴株数的调整。
水稻品种不同,每穴秧苗株数也不同。
一般每穴5株左右。
如不对应通过调节纵向取秧量和横向送秧量来调节秧针取秧量,从而改变机插时每穴株数。
调节手柄位景每调整一档,就改变取苗量1毫米,向左调,取秧量增多,向右调,取秧量减少。
一般先固定横向送秧的挡位位置后,再用手柄改变调整纵向取秧量,以保证机插后每穴合理的秧苗数。
二、插秧机整机性能的调整插秧机作业一段时间后,整机性能和技术状况会发生一些变化,必须进行一些调整,才能保持正常作业。
一般检查调整有。
1、发动机皮带的调整调整方法是,先将发动机的4个底座螺栓拧松,发动机向前移动到皮带张紧度符合要求,即用手指压下10一15毫米,再拧紧4个底座螺丝。
2、火花塞的调整先拆下火花塞,检查其电极间隙。
电极间隙为0.6一0.7毫米,电极干燥清洁,无油污垢。
否则应调整间隙并清除干净。
3、汽化器的调整用手拉动风门,油门拉线,风门,油门开关应正常。

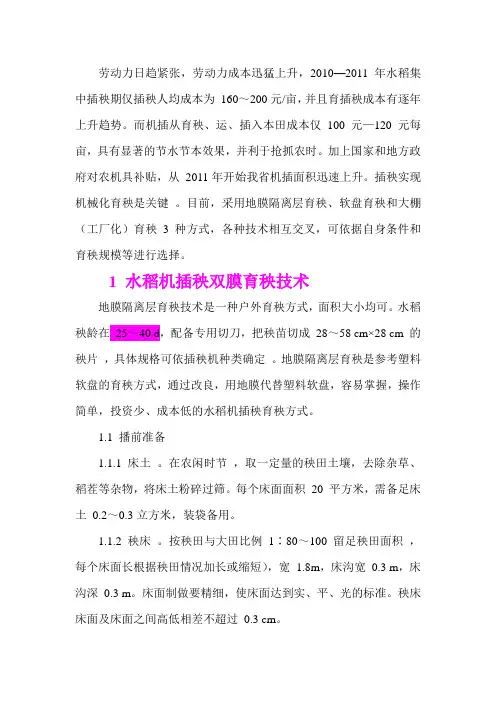

劳动力日趋紧张,劳动力成本迅猛上升,2010—2011 年水稻集中插秧期仅插秧人均成本为160~200元/亩,并且育插秧成本有逐年上升趋势。
而机插从育秧、运、插入本田成本仅100 元—120元每亩,具有显著的节水节本效果,并利于抢抓农时。
加上国家和地方政府对农机具补贴,从2011年开始我省机插面积迅速上升。
插秧实现机械化育秧是关键。
目前,采用地膜隔离层育秧、软盘育秧和大棚(工厂化)育秧3 种方式,各种技术相互交叉,可依据自身条件和育秧规模等进行选择。
1 水稻机插秧双膜育秧技术地膜隔离层育秧技术是一种户外育秧方式,面积大小均可。
水稻秧龄在25~40 d,配备专用切刀,把秧苗切成28~58 cm×28 cm 的秧片,具体规格可依插秧机种类确定。
地膜隔离层育秧是参考塑料软盘的育秧方式,通过改良,用地膜代替塑料软盘,容易掌握,操作简单,投资少、成本低的水稻机插秧育秧方式。
1.1 播前准备1.1.1 床土。
在农闲时节,取一定量的秧田土壤,去除杂草、稻茬等杂物,将床土粉碎过筛。
每个床面面积20 平方米,需备足床土0.2~0.3立方米,装袋备用。
1.1.2 秧床。
按秧田与大田比例1∶80~100 留足秧田面积,每个床面长根据秧田情况加长或缩短),宽1.8m,床沟宽0.3 m,床沟深0.3 m。
床面制做要精细,使床面达到实、平、光的标准。
秧床床面及床面之间高低相差不超过0.3 cm。
1.1.3 地膜。
将地膜整齐地平铺在秧床上,尽量与床面完全接触不留气泡,然后用打孔器打孔,用力不要过大,否则会把地膜粘连上,增加用工时间。
1.2 播种1.2.1 铺打孔地膜、覆床土、浇水。
播种前3~5 d,在床面上铺好打孔地膜,床面四周用木条围好,铺好厚1.0~1.3 cm 的床土,刮平,每个床面结合灌水施硫酸铵0.75 kg、磷酸二铵0.4 kg。
1.2.2 根据水稻品种的特性及其他因素确定播种期。
机插秧所需秧苗高度和秧龄要求比较严格,一般水稻秧苗的秧龄控制在25~40 d,秧苗高12~15cm。

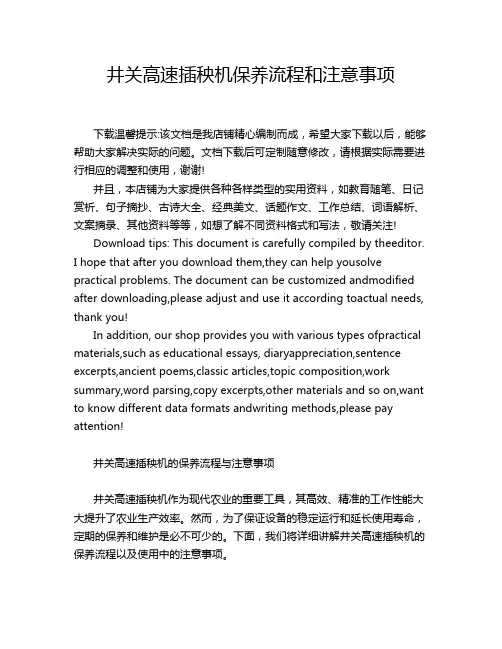

井关高速插秧机保养流程和注意事项下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!井关高速插秧机的保养流程与注意事项井关高速插秧机作为现代农业的重要工具,其高效、精准的工作性能大大提升了农业生产效率。
