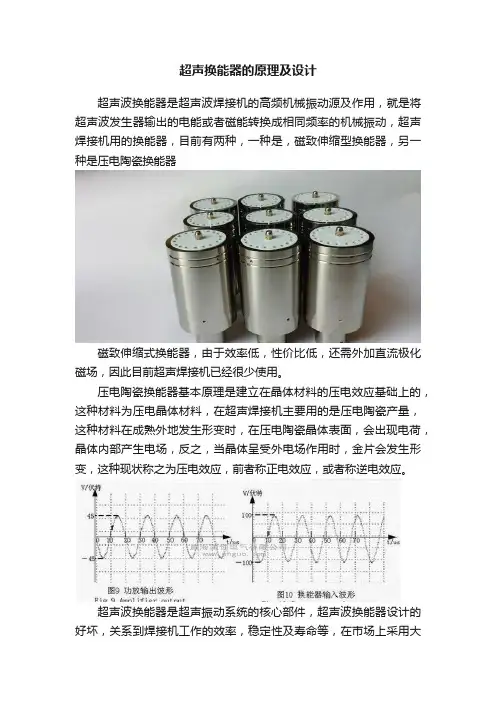

超声换能器的原理及设计超声波换能器是超声波焊接机的高频机械振动源及作用，就是将超声波发生器输出的电能或者磁能转换成相同频率的机械振动，超声焊接机用的换能器，目前有两种，一种是，磁致伸缩型换能器，另一种是压电陶瓷换能器磁致伸缩式换能器，由于效率低，性价比低，还需外加直流极化磁场，因此目前超声焊接机已经很少使用。
压电陶瓷换能器基本原理是建立在晶体材料的压电效应基础上的，这种材料为压电晶体材料，在超声焊接机主要用的是压电陶瓷产量，这种材料在成熟外地发生形变时，在压电陶瓷晶体表面，会出现电荷，晶体内部产生电场，反之，当晶体呈受外电场作用时，金片会发生形变，这种现状称之为压电效应，前者称正电效应，或者称逆电效应。
超声波换能器是超声振动系统的核心部件，超声波换能器设计的好坏，关系到焊接机工作的效率，稳定性及寿命等，在市场上采用大部分的压电陶瓷换能器，按照振动形式区别种类很多，如径向振动模式，纵向复合式振动模式，剪切振动模式，厚度振动模式等。
超声波塑料焊接机工作时加工塑料工件，需要的是高频率的纵向振动。
使得工件的上下模上下高频振动融化焊接层得到焊接效果。
压电换能器的结构：压电陶瓷换能器的结构，由压电陶瓷晶片，电极片，前后盖等组成。
后盖板一般用质量较大的钢制成前盖板由质量轻的，高强度铝合金或者钛合金制造而成，它是利用了压电陶瓷的纵向效应器，陶瓷元件的极化方向，电场方向，机械振动方向，三者一致。
这种换能器称纵向复合振动换能器，它的长度方向尺寸远大于它们的宽度。
图3-1为国内外焊接机常用的政治使用图与结构图，图中两端是两块金属盖板，中间是压电陶瓷元件堆，压电陶瓷一般是纵向极化的带孔圆片，一根应立螺杆，将这三部分紧固在一起着，称为预应力螺杆。
他只陶瓷元件，具有较大的抗压强度，同时在大功率驱动下，陶瓷元件取压缩状态，从而避免膨胀所造成的破裂这种换能器通过改变前后盖的材料尺寸来控制换能器的频率带宽，前后增速比和有效机电耦合系数等性能参数。
简单了解超声波换能器的作⽤超声波换能器是⼀种能把⾼频电能转化为机械能的装置，材料的压电效应将电信号转换为机械振动。
超声波换能器是⼀种能量转换器件，它的功能是将输⼊的电功率转换成机械功率（即超声波）再传递出去，⽽⾃⾝消耗很少的⼀部分功率。
⼀、超声波换能器的⼯作原理：在总结超声波焊接机换能器的种类之前，我们先来了解⼀下超声波换能器的⼯作原理：超声波换能器是由锆钛酸铅压电陶瓷材料制造的夹芯式构件组成，通常在超声波焊接头处就会有⼀组超声波换能器。
超声波换能器主要功能是实现声能、电能、机械能的能量转换。
⼆、超声波换能器的作⽤：超声波换能器的作⽤主要表现在能量转化上，主要通过超声波换能器把超声波能量集中，然后转化到超声波模具及焊接头上。
三、超声波换能器的种类：超声波换能器的分类⽅式有多种多样，常见的有：1.按照换能器的振动模式，可分为剪切振动换能器、扭转振动换能器、纵向振动换能器、弯曲振动换能器等。
2.按照换能器的⼯作状态，可分为接收型超声换能器、发射型超声换能器和收发两⽤型超声换能器。
3.按照换能器的⼯作介质，可分为液体换能器、固体换能器以及⽓介超声换能器等。
4.按照换能器的输⼊功率和⼯作信号，可分为检测超声换能器、脉冲信号换能器、功率超声换能器、连续波信号换能器、调制信号换能器等。
5.按照换能器的形状，可分为圆柱型换能器、棒状换能器、圆盘型换能器、复合型超声换能器及球形换能器等。
6.按照能量转换的机理和所⽤的换能材料，可分为电磁声换能器、静电换能器、机械型超声换能器、磁致伸缩换能器、压电换能器等。
德召尼克（常州）焊接科技有限公司是⼀家在江苏常州注册的企业，以超声波焊接，振动摩擦焊接，激光塑料焊接应⽤为核⼼，⾮标⾃动化设备研发设计为依托的⾼科技企业。
⽬前公司主要业务领域涉⾜：电声⾏业，汽车⾏业、医疗⾏业，净⽔⾏业等不同领域。
公司秉承以科技为先导、以品质和效益为中⼼、以技术创新为推动⼒，致⼒于为客户提供先进的超声波，振动摩擦，激光等焊接领域的技术开发与研究，主要涉及产品包括：超声波塑料焊接、超声波⾦属焊接、振动摩擦焊接，激光塑料焊接系统、以及相应焊头、模具的设计和制造，⾮标⾃动化系统设备集成。
超声波换能器原理知识大普及在对超声波焊接机、超声波清洗机等设备的了解过程中，都会看到超声波换能器的身影，那么超声波换能器究竟是个什么设备呢?它主要完成哪些功能呢?又是利用什么原理来完成的呢?接下来就让小编带您一探究竟！一、超声波换能器简介超声波换能器，英文名称为Ultrasonictransducer，是一种将高频电能转换为机械能的能量转换器件。
其常被用于超声波清洗机、超声波焊接机、三氯机、气相机等设备中，在农业、工业、生活、交通运输、军事、医疗等领域内都得到了广泛的应用。
超声波换能器二、超声波换能器结构超声波换能器主要包括外壳、声窗(匹配层)、压电陶瓷圆盘换能器、背衬、引出电缆、Cymbal阵列接收器等几大部分构成。
其中，压电陶瓷圆盘换能器起到的作用和一般的换能器相同，主要用于发射并接受超声波;而在压电陶瓷圆盘换能器的上面是Cymbal阵列接收器，主要由引出电缆、Cymbal换能器、金属圆环和橡胶垫圈组成，用作超声波接收器，接受压电陶瓷圆盘换能器频带外产生的多普勒回拨信号。
超声波换能器结构三、超声波换能器原理超声波换能器，其实就是频率与其谐振频率相同的压电陶瓷，利用的是材料的压电效应将电能转换为机械振动。
一般情况下，先由超声波发生器产生超声波，经超声波换能器将其转换为机械振动，再经超声波导出装置、超声波接收装置便可产生超声波。
超声波换能器原理四、超声波换能器应用(1)超声波清洗机利用超声波在清洗液中不断地进行传播来清洗物体上的污垢，其超声波振动频率便是由超声波换能器决定的，可根据清洗物来设定不同的频率以达到清洗的目的。
(2)超声波焊接机利用超声波换能器产生超声波振动，振动产生摩擦使得焊区局部熔化进而接合在一起。
(3)超声波马达中并不含有超声波换能器，只是将其定子近似为换能器，利用逆压电效应产生超声波振动，通过定子与转子的摩擦进而带动转子转动。
(4)超声波减肥利用超声波换能器产生机械振动，将脂肪细胞振碎并排出体外，进而达到减肥的效果。
超声波换能器的结构及原理超声波的发射和接收，需要一种电-声之间的能量转换装置，这就是换能器。
超声换能器，也即超声传感器，是超声波流量计中的重要组成部分。
通常所说的超声换能器一般是指电声换能器，它是一种既可以把电能转化为声能、又可以把声能转化为电能的器件或装置。
换能器处在发射状态时，将电能转换为机械能，再将机械能转换为声能；反之，当换能器处在接收状态时，将声能转换为机械能，再转换为电能。
超声换能器通常都有一个电的储能元件和一个机械振动系统。
人们为研究和应用超声波，己发明设计并制成了许多类型的超声波发生器，目前使用较多的是压电型超声波发生器，而压电材料有单晶体的、多晶体复合的，如石英单晶体，钛酸钡压电陶瓷、锆钛酸铅压电陶瓷复合晶体(PZT)、PVDF等。
压电型超声波换能器是借助压电晶体的谐振来工作的，即晶体的压电效应和逆压电效应。
其结构原理如图3所示：图3超声波换能器结构原理图超声波换能器是一个超声频电子振荡器，当把振荡器产生的超声频电压加到超声换能器的压电晶体上时，压电晶体组件就在电场作用下产生纵运动。
压电组件振荡时，仿佛是一个小活塞，其振幅很小，约为(1～10) m ，但这种振动的加速度很大，约(10～10 3 ) g，这样就可以把电磁振荡能量转化为机械振动量，若这种能量沿一定方向传播出去，就形成超声波。
当在超声换能器的两电极施加脉冲信号时，压电晶片就会发生共振，并带动谐振子振动，并推动周围介质振动，从而产生超声波。
相反，电极间未加电压，则当共振板接收到回波信号时，由逆压电效应，将压迫两压电晶片振动，从而将机械能转换为电信号，此时的传感器就成了超声波接收器。
通常压电型超声波换能器可以等效地看作一个电压源和一个电容器的串联电路，如图 4（a）所示，也可以等效为一个电流源和一个电容器地并联电路，如图4（b）所示。
如果用导线将压电换能器和测量仪器连接时，则应考虑连接导线地等效电容、等效电阻、前置放大器地输入电阻、输入电容。
