2020年二级注册建筑师《建筑结构与设备》考点手册 建筑给水排水 第一节 建筑给水系统【圣才出品】

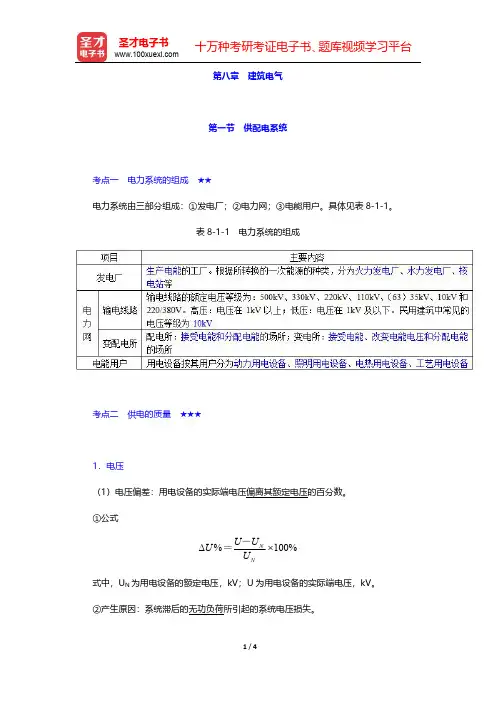

第八章建筑电气第一节供配电系统考点一电力系统的组成★★电力系统由三部分组成：①发电厂；②电力网；③电能用户。

具体见表8-1-1。

表8-1-1电力系统的组成考点二供电的质量★★★1．电压（1）电压偏差：用电设备的实际端电压偏离其额定电压的百分数。

①公式%100%N NU U U U ∆⨯－＝式中，U N 为用电设备的额定电压，kV；U 为用电设备的实际端电压，kV。

②产生原因：系统滞后的无功负荷所引起的系统电压损失。

③电压偏差允许值要求：a．电动机为±5%额定电压；b．一般工作场所额定电压为±5%；远离变电所的小面积一般工作场所额定电压可为＋5%、－10%；应急照明、道路照明和警卫照明等额定电压为＋5%、－10%；c．无特殊规定时，其他用电设备额定电压为±5%。

（2）电压波动①产生原因：用户负荷的剧烈变化。

②电压波动的幅值计算公式max min %100%NU U U U ∆⨯－＝式中U max 为用电设备端电压的最大波动值，kV；U min 为用电设备端电压的最小波动值，kV。

2．频率偏差（1）我国电网的标准频率：50Hz。

（2）频率偏差：一般不超过±0.25Hz。

（3）调整频率的办法：增大或减少电力系统发电机有功功率。

考点三电力负荷分级及供电要求★★★★1．电力负荷分级及供电要求（见表8-1-2）表8-1-2电力负荷分级及供电要求2．应急电源（1）类型①独立于正常电源的发电机组；②供电网络中独立于正常电源的专用馈电线路；③蓄电池；④干电池。

（2）不同类型应急电源适用情况选择（见表8-1-3）表8-1-3不同类型应急电源适用情况选择考点四电压选择★★（1）用电设备容量在250kW或需用变压器容量在160kVA以上者：以高压方式供电；用电设备容量在250kW或需用变压器容量在160kVA以下者：以低压方式供电，特殊情况也可以高压方式供电。

（2）多数大中型民用建筑的供电电压：10kV；少数特大型民用建筑的供电电压：35kV。

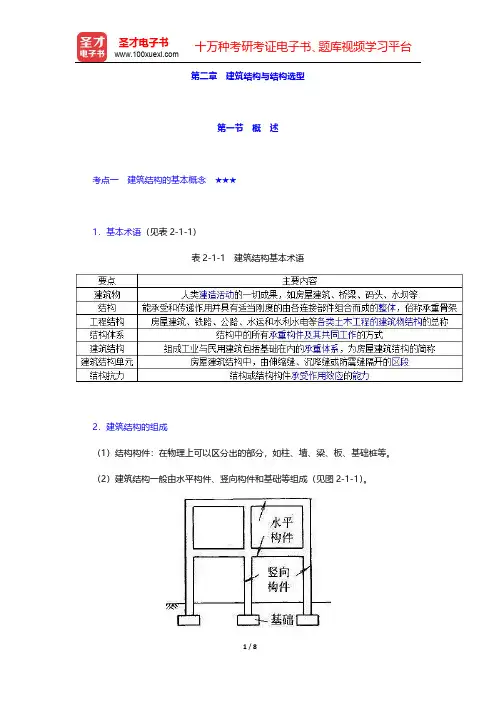

第二章建筑结构与结构选型第一节概述考点一建筑结构的基本概念★★★1．基本术语（见表2-1-1）表2-1-1建筑结构基本术语2．建筑结构的组成（1）结构构件：在物理上可以区分出的部分，如柱、墙、梁、板、基础桩等。

（2）建筑结构一般由水平构件、竖向构件和基础等组成（见图2-1-1）。

图2-1-1建筑结构3．建筑结构的类型（见表2-1-2）表2-1-2建筑结构的类型4．规范对单层、多层、高层以及大跨度建筑的规定（见表2-1-3）表2-1-3规范对单层、多层、高层以及大跨度建筑的规定考点二建筑结构基本构件与结构设计★★★★组成结构体系的单元体称为基本构件（见表2-1-4）。

表2-1-4基本构件分类1．轴心受力构件（1）定义：当构件所受外力的作用点与构件截面的形心重合时，则构件横截面产生的应力为均匀分布，这种构件称为轴心受力构件。

（2）构件内应力：σ1＝F/（bh）（见图2-1-2）。

图2-1-2轴心受力构件截面（3）分类（见表2-1-5）表2-1-5轴心受力构件分类注：a．相同材料的拉杆与压杆受同样的荷载F 作用时，拉杆所需的截面尺寸要比压杆小。

b．拉杆所需截面为：[]1F A σ=；压杆所需截面为：[]2FA ψσ=式中，[σ]为材料的强度设计值（即允许应力）。

c．ψ值与杆件的长细比λ有关：0l iλ=式中l 0为杆件计算长度；i 为截面的回转半径：I i A=；I 为截面的惯性矩：矩形截面时31,12I bh A b h ==⨯故：32111/0.289121212i b h b h h h h =⋅⋅⋅=⋅==λ越大，ψ越小，则实际承载力越小。

2．偏心受力构件（1）偏心受拉构件（见图2-1-3）常见于屋架下弦有节间荷载时。

图2-1-3偏心受拉构件其截面产生的应力是由两种应力叠加的，其边沿应力公式为：max min 26(1)16F M F F e F e b h W bh bh h b h σ⋅⋅=±=±=±⋅⋅[]max σσ≤由上式可见在受同样的外拉力时，偏心受拉构件应力要比轴心受拉构件增大许多，因此在结构设计应尽量避免出现这种构件。

2020二级注册建筑师《建筑结构与设备》习题及答案（1）含答案1.确定混凝土强度等级的依据是混凝土的立方体抗压强度，以下标准试件的尺寸哪项是对的?A、500mm×500mm×500mmB、550mm×550mm×550mmC、200mm×200mm×200mmD、500mm×500mm×300mm答案：B2.当选用民用建筑中承受静荷载钢屋架的钢材钢号时，下列哪个是不正确的?A、可以选用Q235钢B、可以选用56Mn钢C、钢材必须具有常温冲击韧性的合格保证D、钢材必须具有抗拉强度、伸长率、屈服强度的合格保证答案：C3.我国目前少数超高层建筑采用钢结构的主要原因是下列各项中的哪几项( )?I钢结构比钢筋混凝土结构造价低;II钢结构轻质高强延性好，能建更高的建筑;III钢结构施工速度快;IV钢结构综合经济效益好A、I、IIB、II、IVC、I、IIID、III、IV答案：B4.《砌体结构设计规范》规定采取以下哪项措施，可防止或减轻砌体房屋顶层墙体的裂缝?I.女儿墙设置构造柱，且构造柱仅应设在房屋四角处II.屋面应设置保温、隔热层III.在钢筋混凝土屋面板与墙体圈梁的接触面设置水平滑动层IV.房屋顶层端部墙体内适当增设构造柱A、I、II、IIIB、I、II、IVC、I、III、IVD、II、III、IV答案：D5.钢结构的主要缺点之一是( )。

A、结构的自重大B、施工困难C、不耐火、易腐蚀D、价格高答案：C6. 对一定硬度的热水，直接影响结垢量大小的主要因素是( )。

A、流速B、溶解气体C、管道粗糙度D、加热水温答案：D7.防震缝的宽度基于以下( )因素确定。

A、缝两侧建筑物膨胀后的长度变化的要求B、缝两侧建筑物自由沉降的要求C、防止缝两侧建筑物地震时的碰撞D、土建施工的支模要求答案：C8.在工程中，压缩模量作为土的压缩性指标，下列中哪种说法是不正确的?A、压缩模量大，土的压缩性高B、压缩模量大，土的压缩性低C、密实粉砂比中密粉砂压缩模量大D、中密粗砂比稍密中砂压缩模量大答案：A9.钢筋混凝土梁中承受扭矩的钢筋有哪些? I纵向受力钢筋;II.箍筋;III.腰筋;IV.吊筋A、I、II、IIIB、II、III、IVC、I、II、IVD、I、II、III、IV答案：A10.对钢筋棍凝土超筋梁受弯破坏过程，以下何项描述为正确?A、受拉区钢筋被拉断，而受压区混凝土未压碎B、梁支座附近出现45°斜裂缝导致梁破坏C、受拉区钢筋未屈服，受压区混凝土先压碎D、受拉区钢筋先屈服并经过一段流幅后，受压区混凝土压碎答案：C11.《混凝土结构设计规范》中，提倡用以下何种钢筋作为我国钢筋棍凝土结构的主导钢筋?A、HPB、235级钢筋B、HRRB、335级钢筋C、HRB、400级钢筋D、RRB、400级钢筋答案：C12.工字钢I16数字表示哪一项( )?A、工字钢截面高度160mmB、工字钢截面高度16mmC、工字钢截面宽度16mmD、工字钢截面宽度160mm答案：A13.木屋盖宜采用外排水，若必须采用内排水时，不应采用以下何种天沟?A、木制天沟B、混凝土预制天沟C、现浇混凝土天沟D、棍凝土预制叠合式天沟答案：A14.钢结构的表面长期受辐射热达多少度时，应采取有效的隔热措施( )?A、100℃B、150℃以上C、200℃以上D、600℃以上答案：B15.下述木材的强度指标，哪一种说法是正确的( )?A、木材的顺纹抗拉强度设计值大于顺纹抗压强度设计值B、木材的顺纹抗拉强度设计值等于顺纹抗压强度设计值C、木材的顺纹抗拉强度设计值小于顺纹抗压强度设计值D、木材的抗弯强度设计值小于顺纹抗压强度设计值答案：C16.对于现浇式钢筋混凝土框架结构，当在室内或土中时，其伸缩缝最大间距是( )m。

2020年二级注册建筑师《建筑结构与设备》试题及答案（卷九）1.在进行柱下独立基础的抗冲切承载力验算时，地基土的反力值应取( )。

A.净反力标准值B.净反力设计值C.平均反力标准值D.平均反力设计值答案：B2.某地基土的压缩模量E为21MPa，此土为( )。

A.高压缩性土B.中压缩性土C.低压缩性土D.一般压缩性土答案：C3.游泳池初次充水加热时间宜采用( )h。

A.4-6B.6～12C.12-24D.24-48答案：D4.中支架敷设时管道保温层外表面至地面的净距一般为( )。

A.0.5~1,0mB.1.0~2.0mC.2.0~2.5mD.2.5~4.5m答案：C5.现场制作的原木结构构件的含水率不应大于( )。

A.25%B.20%C.15%D.10%答案：A6.在结构设计中，一般要遵守的原则是( )。

A.强柱弱梁、强剪弱弯、强节点弱构件B.强梁弱柱、强剪弱弯、强构件弱节点C.强柱弱梁、强弯弱剪、强节点弱构件D.强柱弱梁、强剪弱弯、强构件弱节点答案：A7.对安全等级为一级的五层及五层以上房屋的墙、柱所用砌块的最低强度等级为( )。

A.MU5B.MU7.5C.MU10D.MU15答案：C8.高层民用建筑靠外墙的防烟楼梯间每五层内可开启外窗面积之和不应小于( )m²。

A.2B.3C.5D.10答案：A9.化粪池离建筑物的净距不宜小于( )m。

A.3B.4C.5D.6答案：C10.排水架空管道敷设的正确地点是( )。

A.贵重商品仓库B.通风小室C.配电间内D.无特殊卫生要求生产厂房的天花板下答案：D11.在排烟支管上设置的排烟防火阀的作用是( )。

A.烟气温度超过280℃自动关闭。
