施工组织横道图

8
三月 12 16
20
24
28
32
36
四月 40
44
48
52
56
60
五月 64 68
72
76
80
84

六月 88 92
96
七月 八月 九月 十月 十一 100 104 108 112 116 120 124 128 132 136 140 144 148 152 156 160 164 168 172 176 180 184 188 192 196 200 204
基 础 工 程
主 体 工 程 一 层 主 体 工 程 二 层 主 体 工 程 三 层 主 体 工 程 四 层 主 体 工 程 五 层 屋 面 工 程 楼 面 工 程
装 修 工 程
其 他
工程量班制 人数天数 4 人工挖土 968 2 15 4 混凝土垫层 35 1 4 4 钢筋混凝土基础钢筋 4.85 1 2 4 钢筋混凝土基础模板 80 1 2 4 钢筋混凝土基础混凝土 69.2 1 4 4 砖基础 110 1 10 4 基础回填土 892 1 11 4 砖墙（包括过梁、门窗框安装） 84.5 2 13 4 现浇柱、梁、板钢筋 1.1 1 3 4 楼梯模板 62.3 1 5 4 混凝土 11.3 1 4 4 安装楼板 68.6 1 2 4 砖墙（包括过梁、门窗框安装） 254 2 13 4 现浇柱、梁、板钢筋 3.29 1 3 4 楼梯模板 187 1 5 4 混凝土 11.3 1 4 4 安装楼板34 1 2 4 砖墙（包括过梁、门窗框安装） 254 2 13 4 现浇柱、梁、板钢筋 3.29 1 3 4 楼梯模板 187 1 5 4 混凝土 11.3 1 4 4 安装楼板34 1 2 4 砖墙（包括过梁、门窗框安装） 254 2 13 4 现浇柱、梁、板钢筋 3.29 1 3 4 楼梯模板 187 1 5 4 混凝土 11.3 1 4 4 安装楼板34 1 2 4 砖墙（包括过梁、门窗框安装） 254 2 13 4 现浇柱、梁、板钢筋 3.29 1 3 4 楼梯模板 187 1 5 4 混凝土 11.3 1 4 4 安装楼板34 1 2 4 楼板灌缝 19.6 1 1 2 屋面板上找平层 460 1 2 4 二毡三油防水层 480 1 2 4 水泥砂浆保护层 460 1 2 4 架空隔热层 400 2 12 4 水泥砂浆找平层 1832 2 30 4 楼梯间水泥砂浆面层 200 1 9 4 釉面砖地面 1800 2 20 4 内墙面抹灰 5256 2 22 4 顶棚抹灰 2045 1 17 4 厨房、卫生间贴瓷砖墙裙 1085 2 30 4 室内100高釉面砖踢脚 200 1 5 4 顶棚刷涂料 2045 1 13 2 内墙刷涂料 5232 1 15 4 外墙水泥石灰砂浆抹面 2250 1 21 4 外墙喷涂料 1670 1 16 4 外墙贴釉面砖 580 1 11 2 钢门窗安装 500 1 11 4 木门安装 240 1 5 4 钢门窗装玻璃 440 1 6 4 木门油漆 240 1 3 4 钢门窗装玻璃 580 1 7 4 台阶散水92 1 3 2 90 75 60 45 30 15 人数： 15 15

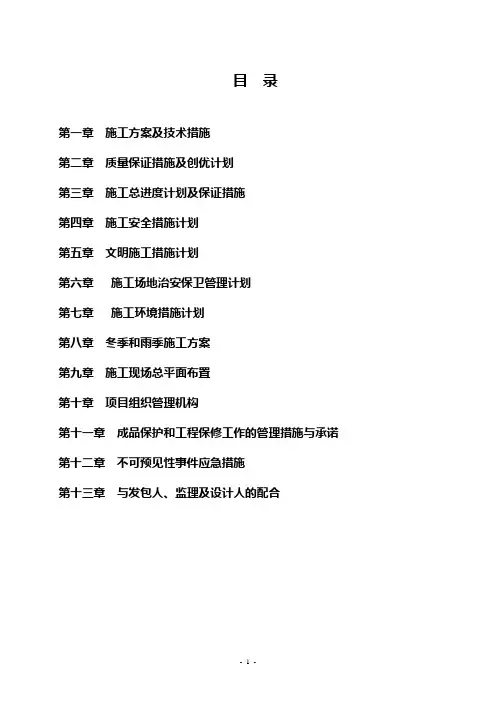

目录第一章施工方案及技术措施第二章质量保证措施及创优计划第三章施工总进度计划及保证措施第四章施工安全措施计划第五章文明施工措施计划第六章施工场地治安保卫管理计划第七章施工环境措施计划第八章冬季和雨季施工方案第九章施工现场总平面布置第十章项目组织管理机构第十一章成品保护和工程保修工作的管理措施与承诺第十二章不可预见性事件应急措施第十三章与发包人、监理及设计人的配合第一章施工方案及技术措施第一节编制依据一、编制说明本施工组织设计在编制过程中充分考虑了本工程的特点、有关的要求和我公司内部管理规章制度的要求，本着优化施工方案，强化质量管理，降低工程造价，缩短施工工期的原则，制定了本工程的施工组织机构和施工技术管理机构，并为各部分、分项机构做出了施工管理程序安排。

本设计在文明施工、环境保护、消防安全等具体措施中，贯彻了上级有关部门对加强建筑施工现场管理的精神。

二、编制内容1. 某某路建设项目施工。

三、编制目标1. 本施工组织设计方案，主要针对各分部、分项工程的材料类别及相关技术、施工方法、质量措施、安全生产、文明施工等进行阐述。

2. 本施工组织设计方案编制是以能指导施工为目的，所以阐述对象有选择、有偏重。

3. 为把本工程打造成为一个高质量的工程，除选用先进、科学合理的设计方案，高质量的制作和铺装也是非常重要的一环。

为此，针对本工程的实际和特点，我公司将使用最先进可靠的施工措施以及最科学的统筹安排，为业主保质保量、保工期地奉献一个高质量工程。

4. 本组织设计方案是针对各主要分项工程项目专门制定，内容包括本工程的劳动力配备与组织机构、施工方法、施工机械设备、施工工期及总进度计划、质量承诺等。

四、编制依据1、招标文件：建设项目施工招标文件。

2、施工图：施工图纸。

3、国家、行业和地方有关规范、规程、标准、图集及法律法规。

《城镇道路工程设计规范》《城镇道路路面设计规范》《城市道路交叉口设计规程》《无障碍设计规范》《湿陷性黄土地区建筑规范》《公路路基设计规范》《公路工程抗震设计规范》4.我公司ISO9001-2000质量管理体系及质量、技术管理文件。

内业组材料分类落实采购计划
、强弱电隐蔽检查 基础批灰分部检查
项目部检查督促甲方按时间节点逐层验收签字 隐蔽检查、交接检查、过程质量控制
收口线、柜门合页、饰面油漆材料7月20日前入库 灯孔、风口尺寸20日前确定，窗台板20日前逐层到货 石膏粉、防锈油、绷带、双飞粉、熟石粉、白乳胶逐层
到 逐层逐间检查横平竖直面整，阴阳角方正符合偏差要求 检查流坠、砂痕、厚度、搭接缝、均匀等符合偏差要求 油漆25日前落实合同，要求电脑调色供应，27日前到货 15日安排样板施工，18日落实墙纸合同，月底到货； 18日前落实不样颜色及采购合同，8月8日前到货入库 18日前落实不样颜色及采购合同，8月10日前到货入库

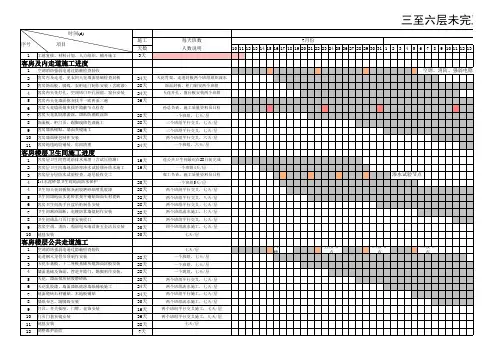

客房楼层公共走道施工
1 空调消防强弱电通过隐蔽检查验收 2 走道钢木龙骨吊顶制作安装 3 天花石膏板、十二厘板基础灰镜饰面封板安装 4 墙面基础及饰面、管道井隐门、踢脚制作安装、 5 天花、墙面批灰刮胶磨砂纸 6 天花乳胶漆、墙面墙纸底涂墙纸铺装施工 7 地面瓷砖石材铺贴、木地板铺贴 8 墙纸布艺、踢脚线安装 9 灯具、开关插座、门牌、花饰安装 10 门页门套灰镜安装 11 地毯安装 12 调整维护验收
客房楼层卫生间施工进度
1 客房层卫生间管道给排水预埋（含试压检测） 2 客房层卫生间墙地面清理渗水试验修补防水施工 3 客房层分层防水试验检查、逐层验收交工 4 1:4水泥砂浆卫生间地面防水保护 4 卫生间天花封板批灰刮胶磨砂纸喷乳胶漆 5 卫生间墙地面水泥砂浆找平铺贴饰面石材瓷砖 6 客房卫生间洗手台盆吊柜制作安装 7 卫生间淋浴隔断、电镀防雾墙镜制作安装 8 卫生间成品门页门套安装收口 9 客房空调、消防、强弱电末端设备五金洁具安装 10 地毯安装
时间(d)
序号

施工组织课程设计任务书(含横道图)施工组织设计任务书学校班级姓名学号天津商业大学工程管理14011施工组织设计任务书1、设计题目天津市某百货商店施工组织设计。

2、设计条件建筑、结构概况 1）建筑设计特点本工程为天津市某小型百货商店，建筑面积为2 ，底层层高为，二、三层层高为，建筑物总高为，总长为，总宽为，柱网尺寸为×。

总平面图及建筑施工图见附图1～图7。

2）结构设计特点本工程结构采用内框架结构，柱截面350mm×350mm，主梁为300mm×650mm，次梁为200mm×450mm，现浇楼屋面板厚度为80mm，按单向板布置。

外墙采用红砖砌筑，砖强度等级MUl0，混合砂浆M5。

外墙按抗震设防烈度为7度近震进行构造设计，每层设圈梁，并设构造柱。

基础采用墙下条形毛石基础和柱下独立基础，基础埋深为-，室外设计地坪标高为-，墙下基础宽度为，柱下独立基础尺寸为×。

本设计混凝土采用C20，钢筋采用HPB 235级、HRB 335级。

屋面、装饰工程概况本工程采用铝合金门窗，室内天棚轻钢龙骨吊顶，水磨石地面层，预制水磨石窗台板。

室外贴白色面砖，蓝色玻璃幕墙。

屋面采用1：3水泥砂浆找平，涂配套防水涂料，沥青珍珠岩保温层最薄为150mm厚，聚氯乙烯防水卷材。

施工条件1）工期：本工程定于8月1日开工，要求在第二年1月31日竣工。

限定工期为6个月，日立工期为184天。

2）自然条件：施工期间各月平均气温为：8月，≈26℃；9月，≈℃；10月，≈℃；11月，≈6℃；12月，≈-1℃；1月，≈-3℃。

雨季为7、8月份，冬季为12月份到第二年的2月份。

3）地质条件：土壤为多年素填土，地下水位为-。

本地区土壤最大冻结深度。

4）风向：该地区常年主导风向为西南风。

技术经济条件2工程所在位置，地形不太复杂，南侧为市区街道，施工中所用建筑材料可经公路直接运到工地。

施工中所用各种建筑材料公司材料科按需要计划供用。
