安图洗板机编程

惠安县妇幼保健院HIV质理管理文件目录1.HIV筛查实验室概况2.HIV筛查实验室工作管理程序3.HIV筛查实验室工作流程图4.HIV筛查实验室工作制度5.HIV筛查实验室岗位责任制6.HIV实验室工作人员职责分工7.交接班制度8.标本采集、处理、保存、运送、接收、拒收和检测的管理制度9.试剂管理制度10.环境消毒隔离制度11.实验台消毒措施12.废弃物处置和实验室消毒措施13.消毒液的配制及使用措施14.检验科人员准入制度15.消防安全制度16.生物安全防护制度17.职业暴露的防护及处理措施18.筛查检验程序19.检测结果的判定方法20.检测结果报告规程21.检验科报告审核制度22.检验结果的解释23.检验科纠正措施程序24.检测数据的记录与保存25.呈阳性反应标本的处理程序26.检测数据季报方案和程序27.感染追踪处理方案28.保密程序制度29.质量管理制度30.室内质控失控分析管理制度31.外部质控血清的制备和保存32.仪器的使用和维护制度33.HIV抗体检测采血标准操作程序34.HIV血液样品接收登记处理程序35.HIV抗体筛查检测标准操作程序36.HIV抗体筛查结果报告程序37.HIV抗体筛查阳性标本送检程序38.安图Iwo洗板机的标准操作程序39.安图PHOMO酶标仪的标准操作程序40.海尔HR40-IIA2生物安全柜标准操作规程41.厦门致微FD-50F高压灭菌器标准操作规程42.离心机标准操作规程43.可调式移液器标准操作规程44.水浴箱标准操作规程45.医用低温冰箱标准操作规程46.温度计操作规程47.HIV检测标准操作规程（胶体金法）48.HIV检测标准操作规程（ELISA法）49.梅毒甲苯胺红不加热血清试验（TRUST）50.梅毒螺旋体抗体（Anti-TP）检测51.梅毒螺旋体抗体（TPPA）检测52.丙型肝炎病毒抗体检测（胶体金法）53.丙型肝炎病毒抗体检测（酶联免疫法）54.移液器校准操作标准程序55.设备仪器保养维护校准程序56.实验室消毒和废弃物处理程序57.HIV筛查实验室质量控制程序58.实验室生物安全防护操作程序59.人员进出实验室管理程序60.实验室意外和事故处理程序61.实验室应急处理制度62.标本外送检管理制度和应急预案63.实验室检测数据的记录与保存程序64.HIV筛查实验室保密程序65.HIV的职业暴露后预防66.附表1:HIV抗体筛查报告67.附表2：HIV抗体复检化验单68.附表3：HIV抗体确认检测报告单69.附表4：HIV感染流行病学监测疫情报告单70.附表5：HIV抗体替代策略检测报告单71.附表6：HIV抗体检测数据季报表72.附表7：HIV暴露个案登记表73.附表8：HIV防治工作人员职业暴露事故汇总表HIV筛查实验室概况为了更好发挥艾滋病检测在艾滋病防治工作中的作用，根据《全国艾滋病检测技术规范》对于艾滋病的检测要求，我院检验科设置了独立的HIV筛查实验室。

TECAN 洗板机简要编程手册：操作菜单从内存里清除某个程序显示某程序的参数调整仪器参数此菜单仅供维修技术人员使用1、运行程序：（洗板）① 如果set strips :No不选择条序洗选择洗板程序选择要洗的条数结束。

可洗下一块板② 如果Set strips : yes 选择条序洗选择洗板程序通过“<”“>”按“chg ”来选择要洗的板条结束可洗下一块板2、灌注程序：通过“－”“＋”键选择灌注通道灌注程序执行完毕1、<运行程序>① 日间清洗程序通过“－”“＋”键 选择白天清洗程序通过“－”“＋”键选择所需通道显示清洗时间按停止键时冲洗头抬起1、<运行程序>② 夜间清洗程序通过“－”“＋”键 选择夜间清洗程序通过“－”“＋”键 选择所需通道显示清洗时间显示浸泡时间按停止键时冲洗头抬起1、<运行程序>选择程序号通过“－”“＋”键输入程序名称（最多8个字符）通过“－”“＋”键选择所需的板型（1 — 9）通过“－”“＋”键选择冲洗头的类型（8针12针16针）通过“－”“＋”键选择进液速度（1-5或点滴）通过“－”“＋”键选择排液速度（1-3）通过“－”“＋”键选择两点吸液还是一点吸液通过“－”“＋”键选择不条序洗还是不条序洗通过“－”“＋”键选择板洗或条洗第一过程步：（按Other可选择过程步）选择清洗选择排液针进针速度（1-20mm/sec）通过“－”“＋”键选择进液位置（溢流型或底部型）选overf通过“－”“＋”键选择所用的通道（1-4）通过“－”“＋”键选择注入量（50-300ul，以50u l递增或递减）选择第二过程步：浸泡用other选择soak通过“－”“＋”键选择浸泡时间（1-999sec）通过“－”“＋”键选择振摇和摇摆速度（NO，1-3）通常选择noNo通过“－”“＋”键选择所用的振摇方式（低频、中频、高频）第三步结束确认过程结束。

X周期结束了吗？通过“－”“＋”键选择周期重复数（1-9）即洗几遍是否选择不同周期？按no洗板结束后。

安图iWO-960全自动洗板机的维护与保养
崔丽娟;陈治水;袁蓉;薛成军
【期刊名称】《医疗卫生装备》
【年(卷),期】2014(35)2
【摘要】0引言近年来，随着医学技术的飞速发展，新的医疗设备不断涌现，直接推动着医院的发展进步。

iWO-960全自动洗板机是安图公司针对医院检验科研发的新产品，该洗板机具有性能可靠、洗涤效果好的优点，并可对酶联免疫实验中各种规格的微孔板进行全自动清洗。

然而，如果在日常工作中不能对常见故障及时处理和维护保养，必将直接影响医生对酶联免疫实验结果的判断，并可能造成严重的后果。

为了使iWO-960全自动洗板机在实验室检测中发挥更好的作用，现将我们工作中一些常见的故障和处理方法及维护保养经验介绍如下。

【总页数】2页(P155,164)
【作者】崔丽娟;陈治水;袁蓉;薛成军
【作者单位】454003河南焦作,解放军91医院检验科;454003河南焦作,解放军91医院检验科;454003河南焦作,解放军91医院检验科;454003河南焦作,解放军91医院检验科
【正文语种】中文
【中图分类】R318.6;TH776
【相关文献】
1.PW-960型全自动酶标洗板机的故障排除
2.ST-96W全自动洗板机故障维修
3.全自动酶标仪和全自动洗板机在ELISA法中的应用
4.全自动立式洗板机的两例常见故障分析
5.全自动洗板机故障分析维修与保养
因版权原因，仅展示原文概要，查看原文内容请购买。

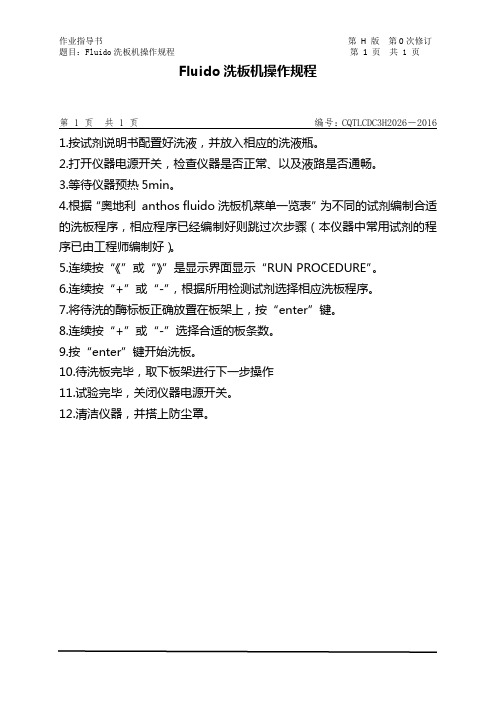

作业指导书第H 版第0次修订题目：Fluido洗板机操作规程第1页共 1 页
Fluido洗板机操作规程
第 1 页共 1 页编号：CQTLCDC3H2026－2016
1.按试剂说明书配置好洗液，并放入相应的洗液瓶。

2.打开仪器电源开关，检查仪器是否正常、以及液路是否通畅。

3.等待仪器预热5min。

4.根据“奥地利anthos fluido洗板机菜单一览表”为不同的试剂编制合适
的洗板程序，相应程序已经编制好则跳过次步骤（本仪器中常用试剂的程
序已由工程师编制好）。

5.连续按“《”或“》”是显示界面显示“RUN PROCEDURE”。

6.连续按“+”或“-”，根据所用检测试剂选择相应洗板程序。

7.将待洗的酶标板正确放置在板架上，按“enter”键。

8.连续按“+”或“-”选择合适的板条数。

9.按“enter”键开始洗板。

10.待洗板完毕，取下板架进行下一步操作
11.试验完毕，关闭仪器电源开关。

12.清洁仪器，并搭上防尘罩。

洗板机使用与维护标准操作程序1 范围本文件规定了洗板机的的使用流程、各种参数设置、注意事项、仪器的维护。

所有HIV实验室的操作人员和管理人员均要熟悉些各个规程。

2 规范性引用文件全国艾滋病检测技术规范National Guideline for Detection of HIV/AIDS(2004年版)；洗板机使用说明书。

3 操作基本流程选择已设程序操作模式流程3.1检查洗液瓶与废液瓶的液体量，检查瓶盖是否旋紧。

清空废液瓶中的液体后加入消毒剂。

3.2打开洗板机电源3.3选择洗板机程序，共可设15种程序，我们自定义了8种程序，n号程序代表洗n条孔，根据我们实验所排的酶标孔条数选择与之对应程序，按“确定”键。

3.4按“预洗／返回”键进行预洗，冲洗管道。

3.5将酶标板的底部用吸水纱布吸净，放到洗板机的酶标板托架上，注意要放平整。

3.6按“运行”键开始洗板。

自定义程序操作模式流程3.7检查洗液瓶与废液瓶的液体量，检查瓶盖是否旋紧。

清空废液瓶中的液体后加入消毒剂。

3.8打开洗板机电源3.9就绪”状态下，按编程键，进入编程状态3.10用“上下”键选择需要修改的选项，按“确定”键选定该项，再按“上下”键修改3.11重复以上3、4项操作，修改其他选项3.12全部修改完毕后，按“预洗／返回”键，回到就绪状态下3.13把待洗的酶标板在载板上放好，按“运行”键开始洗板3.14最后一次洗完板后，取出酶标板，关电源，并将酶标板托盘上的预洗槽用蒸馏水装满，使清洗头浸入预洗槽。

登记仪器使用与维护登记表。

3.15如是长期关机，用清洗瓶中韵蒸馏水预洗系统，再进行日常关机，并且倾倒、清洗洗液瓶和废液瓶，保持液体瓶干燥，以免清洗液中的缓冲盐类结晶堵塞清洗头。

4 使用注意事项4.1经常检查管路各个接头，以防渗漏，经常检查注液针是否堵塞，残液量是否过多。

4.2为防止液体进入泵中，及时倾倒废液。

4.3仪器表面有生物危险物质污染过，用中性消毒液清洁。

RT-3100全自动洗板机标准操作程序1目的正确使用与维护RT-3100型洗板机。

2仪器简介、工作原理2.1仪器主要由主机、计算机系统、显示器及分配头组成。

2.3工作原理：清洗液瓶、电磁阀、泵、分配针（分配头细金属管）构成了RT-3100全自动洗板机的分配路径，三种清洗液及蒸馏水的分配分别由四个电磁阀控制。

清洗液由瓶中抽出，排向分配头，再经分配头的分配针排入酶标板的微孔。

用泵吸液，电磁阀控制分配量。

吸液针（分配头较粗的金属管）、废液瓶、真空泵构成了RT-3100全自动洗板机的吸液路径，由真空泵产生的负压经由废液瓶到达吸液针，微孔内的液体在大气的作用下进入废液瓶。

3器运行环境环境温度10-30℃;相对湿度70%以下;无直接日照;无大量粉尘;无强电磁辐射;足够大的平坦、坚固的桌面;通风良好的位置;仪器拆封4授权操作人适用于经授权的检验专业技术人员。

5开关机程序5.1开机前检查5.1.1 检查废液瓶，废液体积不能超过三分之二，最好每天实验结束时，倒空废液。

5.1.2 检查洗液瓶，洗液瓶的洗液要足够多，防止在洗板中途用尽。

如果用尽，可拧开瓶盖，添加洗液，但是要注意，洗瓶内吸管不能离开液面，防止进气。

5.1.3 打开仪器旁边的电源，仪器自动进行初始化和系统自检。

5.1.4 自检结束，仪器自动显示主界面。

5.2创建一个洗板程序5.2.1 回到主界面，新建一个Wash（洗板）程序。

5.2.2 编辑键→确定→注液量（350）→确定→选择条数（根据洗板需要自行增减）→确定→浸泡时间（根据洗板需要自行增减）→确定→洗板次数（根据洗板需要自行增减）→确定→确定保存→自动回到主界面→清洗（按清洗键开始运行清洗程序）。

5.3关机前清洗5.3.1 在主界面下，按关闭系统键→关闭系统键（本次冲洗为去离子水），仪器自动冲洗。

5.3.2 关闭电源。

6维护与保养6.1每日保养：用湿毛巾清洁托架和仪器外表。

6.2每周保养：倒空清洗液瓶、废液瓶，并清洗。

洗板机操作规范
1、目的
规范操作，正确使用仪器，保证检验结果准确无误。

2、适用范围
所有ELISA检测过程中，结合物结合后，一切多余物质的洗涤。

3、职责
3.1科室负责人：负责监督仪器的使用和维护。

3.2操作人员：按规范操作，搞好日常维护，做好使用记录。

3.3保管人员：负责仪器定期维护，保养。

4、操作程序
4.1“Run procedure”在主菜单下按F2键，将屏幕第一行信息调到Prine/rinse状态下。

4.2“Prime/rinse：”按+键选择冲洗模式Auto，按ENTER键确认。

4.3“Liquid：”按+键选择冲洗通道Wash 1，按ENTER键确认。

4.4“Volume：”按ENTER键确认。

4.5“Start pri/Rinse：”按ENTER键确认。

4.6“P/R in process”洗板机开始运行，如果想中途停止可按STOP键。

4.7“Prime/rinse：”按“《”键回主画面。

任务一汽车自动清洗机的编程、调试及运行问题1 为什么汽车清洗时检测器出现下降沿时需延时30秒后汽车清洗机才可开始反向运行？答案：汽车清洗过程中，汽车不动，清洗机沿着轨道前行。

当清洗机检测到汽车时，喷水阀和清洗刷同时启动，对汽车进行清洗。

汽车清洗机离开汽车时（汽车检测信号下降沿），清洗刷要离开汽车车身，延时30秒后清洗机开始返回，其目的就是给清洗刷一个返回的时间。

问题2 特殊辅助继电器M8002的主要功能是什么？本任务中起什么作用？答案：特殊辅助继电器M8002在PLC开始运行时接通一个扫描周期，利用特殊辅助继电器M8002，为本系统提供一个自动复位的标志，用来执行汽车清洗机的自动复位。

任务二传送带分段控制的编程、调试及运行问题1 传送带分段控制的优点是什么？答案：传送带分段控制的优点是可以节省用电，延长设备的使用寿命，避免因工件的不到位而导致传送带的长期无效运行。

同时，还能满足不同传送带之间的动作协调关系（延时、速度）。

传送带若连续运行，则各传送带之间的协调关系不好建立。

问题2 电感式接近开关为什么只对金属感应有效？答案：电感式接近开关其内部有一组振荡器，向接近开关的接近面发射较强的磁场。

当有金属（非金属物质对电磁场不起作用）接近时，电磁场与金属之间产生蜗流现象，由此产生二次磁场的干扰，使接近开关发射的电磁场幅值下降并被接近开关电路所识别，输出控制接点信号。

任务三十字路口交通灯控制的编程、调试及运行问题1 三菱FX2N系列PLC的安装应注意哪些问题？答案：三菱FX2N系列PLC安装时一般基本单元和扩展单元采用水平排列安装，扩展单元中附带了55mm 的扩展电缆，方便各单元之间的连接。

连接时将电缆向里折，然后插入到对方一側接口的盖板内。

PLC安装时需留有一定的空间，基本单元和扩展单元之间的距离不小于50mm，PLC与动力线之间的距离应保持在200mm，控制线尽量不要和动力线混槽，以免产生电磁干扰。

PLC的输入接口电源最好使用自身配带的24伏直流电源，但该电源不能直接给传感器供电，以免因负载电流过大烧毁内置电源。

编程步骤1：打开电源2：等机器完成自我检测完，将机器归原点后，将光标移至2/DATA/M，按【ENTER】,进入第二层1/EDIT-DATA,按【ENTER】进入第三层D2/CREAT PCB DATA（建立PCB文档）①输入欲建的PCB名称②按【SPACE】选择EXEC后，按【ENTER】执行。

3：将光标移至D1/SWITCH PCB DA TA,按【ENTER】，开启PCB文档用上下键选择将欲编辑的PCB文件并按【ENTER】打开文件。

4：选择PCB INFO，按【ENTER】进入。

4-1：按【ESC】，进入第三层<COMMAND_LIST>。

4-2：将光标移至B7CONVEYOR UNIT,按【ENTER】，进入PCB定位。

4-2-1：将光标移至CONVEYOR WIDTH上，按【ENTER】。

4-2-2：输入PCB宽度，按【ENTER】,轨道自动调整所输入的宽度。

4-2-3：将光标移至MAIN STOPPER上，【ENTER】升起MAIN STOPPER。

4-2-4：将PCB放在输送轨道上。

4-2-5：将光标移至CONVEYOR MOTOR上按【ENTER】将PCB送入定位，待PCB和MAIN STOPPER相碰后，再按一次【ENTER】，停止输送带。

4-2-6：将光标移至PUSH UP上，按【ENTER】升起底板。

4-2-7：调整PUSH UP ROD（定位针）的高度。

5：将光标移至B0/TEACHING,TRACE CONDITION,按【ENTER】，设定及启动MOVING CAMERA。

5-1：选择CAMERA,按【ENTER】。

5-2：选择速度（任意），按【ENTER】。

5-3：设置使不使用FIDUCLAL，选择NOT USE，按【ENTER】。

6：TEACHING PCB ORIGIN （原点）坐标。

【可以不设定】6-1：再PCB上选定易目视的位置，如PAD转角。
