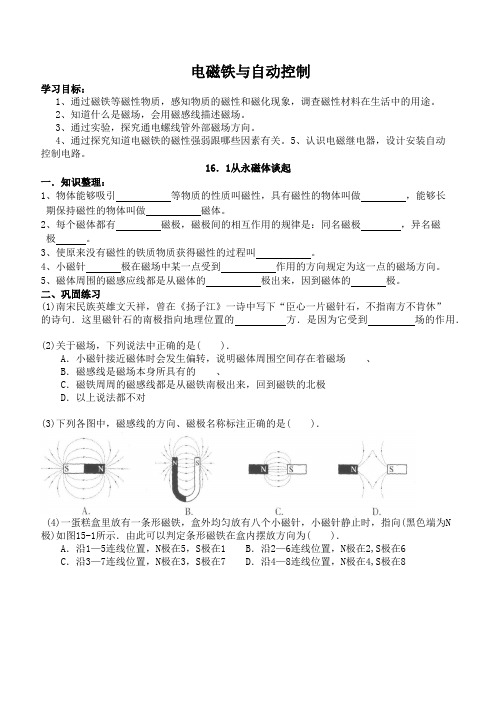

2013年广东省中考物理复习专题检测试题：第十四章 电磁铁与自动控制

电磁铁与自动控制学习目标：1、通过磁铁等磁性物质，感知物质的磁性和磁化现象，调查磁性材料在生活中的用途。

2、知道什么是磁场，会用磁感线描述磁场。

3、通过实验，探究通电螺线管外部磁场方向。

4、通过探究知道电磁铁的磁性强弱跟哪些因素有关。

5、认识电磁继电器，设计安装自动控制电路。

16．1从永磁体谈起一．知识整理：1、物体能够吸引等物质的性质叫磁性，具有磁性的物体叫做，能够长期保持磁性的物体叫做磁体。

2、每个磁体都有磁极，磁极间的相互作用的规律是：同名磁极，异名磁极。

3、使原来没有磁性的铁质物质获得磁性的过程叫。

4、小磁针极在磁场中某一点受到作用的方向规定为这一点的磁场方向。

5、磁体周围的磁感应线都是从磁体的极出来，因到磁体的极。

二、巩固练习(1)南宋民族英雄文天祥，曾在《扬子江》一诗中写下“臣心一片磁针石，不指南方不肯休”的诗句．这里磁针石的南极指向地理位置的方．是因为它受到场的作用．(2)关于磁场，下列说法中正确的是( )．A．小磁针接近磁体时会发生偏转，说明磁体周围空间存在着磁场、B．磁感线是磁场本身所具有的、C．磁铁周周的磁感线都是从磁铁南极出来，回到磁铁的北极D．以上说法都不对(3)下列各图中，磁感线的方向、磁极名称标注正确的是( )．(4)一蛋糕盒里放有一条形磁铁，盒外均匀放有八个小磁针，小磁针静止时，指向(黑色端为N 极)如图15-1所示．由此可以判定条形磁铁在盒内摆放方向为( )．A．沿1—5连线位置，N极在5，S极在1 B．沿2—6连线位置，N极在2,S极在6C．沿3—7连线位置，N极在3，S极在7 D．沿4—8连线位置，N极在4,S极在816．2奥斯特的发现一、知识整理：1、电流周围存在着，磁场的方向与方向有关。

2、通电螺线管的磁场与磁铁的磁场类似。

3、右手螺旋定则：用右手握住螺线管，让指弯曲跟螺线管中的方向一至，则大拇指所指的一端就是通电螺线管的极。

二、巩固练习：(1)某同学利用如图15—4所示的装置研究电与磁的关系，比较(a)、 (b)两图可知；比较(b)、 (c)两图可知．(2)如图15—5所示，当闭合开关S后，通电螺线管Q端附近的小磁针N极转向Q端，则( )．A．通电螺线管的Q端为N极，电源口端为正极 B．通电螺线管的Q端为N极，电源口端为负极C．通电螺线管的Q端为S极，电源口端为正极 D．通电螺线管的Q端为S极，电源口端为负极(3)如图15-6所示，电磁铁左侧的C为条形磁铁，右侧的D为软铁棒，A、B是电源的两极．下列判断中正确的是( )．A．若A为电源正极，则C、D都被吸引 B．若曰为电源正极，则C被吸引，D被排斥C．若B为电源正极，则C、D都被排斥 D．若A为电源正极，则C被排斥，D被吸引(4)1820年，安培在科学院例会上做了一个小实验，引起了与会科学家的极大兴趣．他将一个螺线管从中间用细线悬挂起来，使之可以灵活转动．实验发现，通电螺线管静止时两端总是指向南北方向．若实验中螺线管的绕线情况如图15-7所示，且静止时左端指南．请用箭头在图中标出电流方向．(5)在图15-8中，电路图未画完整，请根据所画出的磁感线，在通电螺线管上方B 处填上电池组的符号，并标出通电螺线管A 端的极性(选填“N ”或“S ”)．(6)螺线管通电后，小磁针静止时指向如图15-9所示，请在图中标出通电螺线管的N 、S 极，并标出电源的正、负极．16．3探究电磁铁的磁性一、知识整理：1、电磁铁有许多优点，它的磁性有无可以通过 来控制，磁性的强弱可以通过来控制，磁极的方向可以通过 来改变。

初中物理沪粤版《九年级下》《第十六章电磁铁与自动控制》精品精品专题课后练习【9】(含答案考点及解析)班级:___________姓名：___________分数：___________1.（4分）电磁铁的应用较广泛，用它制成的电磁继电器更是一种自动控制的重要元件．如图所示是一种水位报警装置的原理图，当水位没有到达金属块B时，灯亮；水位到达金属块B时，灯亮，表示水位过高。

【答案】绿灯；红灯【考点】初中物理知识点》电学》电与磁》电磁继电器扬声器【解析】试题分析：水位没达到金属块B时，控制电路断开，电磁铁没有磁性，不能吸引衔铁，动触点与上面的静触点接触，绿灯亮；水位达到金属块B 时，控制电路变成通路，电磁铁有磁性，向下吸引衔铁，动触点与下面的静触点接触，红灯亮。

考点：电磁继电器2.根据图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。

【答案】【考点】初中物理知识点》电学》电与磁》电生磁【解析】试题分析：螺线管的右端为S极，磁感线从磁体的N极出发，回到S 极，所以可以确定螺线管周围磁场的方向是从左向右的．当小磁针静止时，根据磁极间作用规律可知，靠近电磁铁S极的一定是小磁针的N极，由此可知小磁针的右下端为S极．根据螺线管的右端为S极，以及线圈的绕向利用安培定则可以确定螺线管中电流是从螺线管的右端流入左端流出．根据电流方向与电源正负极之间的关系：在电源外部电流从正极流出，回到负极，可以确定电源的正负极：左端为负极，右端为正极．如图所示：考点：通电螺线管的极性和电流方向的判断；磁极间的相互作用；磁感线及其特点；3.标出图中通电螺线管的N极、小磁针的N极和磁感线的方向．【答案】【考点】初中物理知识点》电学》电与磁》电磁铁【解析】试题分析：利用螺线管中电流的方向和线圈的绕向，根据安培定则确定螺线管的NS极；然后利用磁极间的作用规律：同名磁极性互排斥，异名磁极相互吸引确定小磁针的N、S极；在磁体的周围，磁感线从N极流出回到S极，由此可以确定磁感线的方向．由图可知，电流由左端流入，右端流出，则用右手握住螺线管，四指沿电流方向，则大拇指向右，即螺线管的右端为N极；当小磁针静止时，根据磁极间的作用规律可知，相互靠近的一定是异名磁极，因此可以确定小磁针的左端为S极，右端为N极；在磁体的周围磁感线从磁体的N极出发回到S极，所以磁感线的方向是向左的．答案如图所示：考点：通电螺线管的磁场；磁极间的相互作用；安培定则点评：此题考查了磁极间的作用规律、安培定则、磁感线的方向等几个知识点．小磁针的N、S极是由螺线管的N、S极来确定的，因此确定螺线管的N、S极是解决此题的突破口4.第一个发现电流磁效应的科学家是A．法拉第【答案】B【考点】初中物理知识点》电学》电与磁》电生磁【解析】试题分析：根据物理学史分析回答该题。

一、选择题1．以下物理规律是由丹麦物理学家奥斯特首先发现的是（）A．通电导体周围存在着磁场B．地磁南极在地理北极附近C．电磁感应现象D．电流通过导体产生热量与电流、电阻、时间的关系2．关于磁场和磁感线，下列说法中错误的是（）A．磁场是有方向的B．磁感线只是用来描述磁场的一些假想曲线C．地球的磁场叫做地磁场D．地理的北极就是地磁场的北极3．如图所示，是小安同学自制的一个实验装置，他把带绝缘层的导线绕在塑料管外，导线两端连接着小灯泡，形成闭合电路，管内封闭一个强磁体，沿图中所示方向来回快速摇动装置，小灯泡发光。

以下说法正确的是（）A．灯丝中电流方向保持不变B．实验现象表明磁能生电C．该现象类似于电磁铁D．此装置与电动机原理相同4．下列图中能够说明电动机工作原理的实验装置是（）A．B．C．D．5．如图所示，电磁铁的左端固定，条形磁铁固定于条形磁铁小车上，闭合开关，小车向右运动，下列分析正确的是（）A．电磁铁左端是N极B．条形磁铁左端是N极C．小车向右运动是因为异名磁极相互排斥D．对调电源正负极，再次闭合开关，小车运动方向不变6．在物理实践活动中，小明设计了一款“智能照明灯”，其电路原理图如图所示，光线较R为定值电阻，R为光敏暗时灯自动发光，光线较亮时灯自动熄灭，已知电源电压恒定，电阻其阻值随光照强度的增大而减小。

下列说法正确的是（）A．电磁铁的上端为S极B．灯应设计在A和B两接线柱之间C．当光照强度增强，控制电路的电流变小D．增大定值电阻R的阻值可以使灯早晨时提前熄灭7．“磁生电”的现象叫电磁感应现象。

图中所示的器件中，工作时利用了电磁感应现象的是（）A．司南B．小电动机C．电铃D．手摇发电机8．如图所示，把一根直导体ab放在磁体的磁场中，导体两端通过光滑金属导轨与电源、开关、滑动变阻器相连。

实验中，当闭合开关时，导体ab向左运动，则下列说法错误的是（）A．若交换磁体的S，N极或交换电源的正、负极，导体ab受力方向改变，导体ab向右运动B．若同时交换磁体的S，N极和电源的正、负极，导体ab受力方向不改变，导体ab向左运动C．法拉第利用这个原理发明了发电机D．此过程电能减少，机械能增加，是电能转化成了机械能9．春秋战国时期，在华夏大地上就出现了有关吸铁磁石的记载。

中考物理一轮复习专题练习——电磁继电器专题（选择、填空、实验，共24题，有答案）一、选择题1．如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路．下列说法正确的是（）A．连有电动机的电路是低压控制电路B．电磁继电器实际上是一个由电磁铁控制电路通断的开关C．利用电磁继电器主要是为了节约用电D．利用电磁继电器主要是为了操作方便2．下面是几位同学关于电磁继电器的几种说法，你认为其中不正确的是A．使用电磁继电器可以直接控制工作电路的通断B．我们操作时直接控制的是低电压、弱电流电路的通断C．电磁继电器是利用电磁铁控制工作电路的一种开关D．电磁继电器是自动控制电路的重要部件3．电磁继电器广泛用于各种自动控制电路中，如图所示是温度自动报警器的原理图，下列说法中错误的是（）A．温度计可以用酒精温度计B．温度计是根据液体热胀冷缩的性质工作的C．电磁继电器应用了电流的磁效应D．电磁继电器是一种电路开关，它可以用一个电路控制另一个电路4．以下四个图中的器件，是研究电磁继电器工作原理的是A．B．C．D．5．如图所示是一个利用电磁继电器的温度自动控制装置。

关于该装置，下列说法正确的是（）A．装置中的温度计使用的水银是绝缘体B．装置中的电磁继电器与电动机原理相同C．当温度达到90℃时，铃响灯不亮D．当温度低于90℃时，铃响灯不亮6．下列设备利用如图所示的实验原理工作的是（）A．话筒 B．发电机 C．电磁继电器 D．电动机7．以下四个图中的器件，是研究电磁继电器工作原理的是A．A B．B C．C D．D8．如图甲所示，某恒温箱的加热电路由交流电源、电热丝等组成，其电路通断由控制电路控制，控制电路由电磁继电器、热敏电阻R1（安装在恒温箱内）、可变电阻器R2、低压电源、开关等组成，R1的阻值随温度变化的关系如图乙所示．调节可变电阻器使得R2=110Ω，闭合开关，当恒温箱内温度升高到50℃时，由于电磁继电器的作用，加热电路被断开，电磁继电器的线圈电阻忽略不计，下列说法正确的是：（）A．电磁继电器中电磁铁上端是N极．B．恒温箱内温度不断升高时，电磁铁的磁性变弱，加热电路会因此被接通C．调节可变电阻器使得R2′=170Ω，恒温箱内温度升高到130℃时，加热电路被断开D．可变电阻器的阻值变大时，热敏电阻R1的电功率将变大．9．用电磁继电器控制高电压、强电流的开关，其主要优点是A．节约用电 B．安全用电 C．保护用电器 D．操作简单10．电磁继电器在电路中主要起A．电源作用 B．开关作用 C．电阻作用 D．传输电作用11．下列装置中，没有用到电磁铁的是( )A．电磁起重机 B．电磁继电器C．电饭锅 D．电铃12．如图，用热敏电阻（受温度影响阻值会发生变化的电阻）和电磁继电器组成的火警器的示意图，热敏电阻R受热后，其阻值会减小，将发生的变化是A．电磁继电器控制电路中的电流变小B．电磁继电器控制电路断开C．当电阻减小到某特定值时，电磁铁的磁性增强足以吸引下衔铁，L2发光D．当电阻减小到某特定值时，电磁铁的磁性减弱使得衔铁能复位，L1发光三、填空题13．电磁继电器是利用____________的通断，来间接控制高电压、强电流的电路装置，电磁继电器就是利用电磁铁来控制工作电路的一种_________；利用电磁继电器可进行远距离操纵和__________。

一、选择题1．如图所示，是小安同学自制的一个实验装置，他把带绝缘层的导线绕在塑料管外，导线两端连接着小灯泡，形成闭合电路，管内封闭一个强磁体，沿图中所示方向来回快速摇动装置，小灯泡发光。

以下说法正确的是（）A．灯丝中电流方向保持不变B．实验现象表明磁能生电C．该现象类似于电磁铁D．此装置与电动机原理相同2．如题图所示，下列说法正确的是（）A．甲图：地磁场的磁感线是从地理的北极出发回到地理的南极B．图乙：小磁针的左端是小磁针的南极C．图丙：发电机的原理图D．图丁：条形磁体两端的磁性最弱3．关于磁场，下列说法正确的是（）A．磁场虽看不见摸不着，但它却是客观存在的特殊物质B．磁感线也是磁场中真实存在的曲线C．磁极间的相互作用不都是通过磁场发生的D．地磁场的N极在地理的北极附近，S极在地理的南极附近4．如图所示的四个装置可以用来演示物理现象，则下列表述中正确的是（）A．甲图可以用来演示通电导线周围存在磁场即电流的磁效应B．乙图可以用来演示磁场对电流的作用即发电机原理C．丙图可以用来演示电磁感应现象即电动机原理D．丁图说明地磁场的磁场分布与条形磁体的磁场分布不相似5．用如图所示的实验装置探究“磁场对通电直导线的作用”。

闭合开关S0，原本静止的轻质硬直导线AB水平向右运动。

若要使AB水平向左运动，下列措施中可行的是（）A．换用磁性更强的蹄形磁体B．将蹄形磁体的N、S极对调C．将滑动变阻器的滑片P向右移动D．将硬直导线的A、B两端对调6．如图所示，支架上的条形磁铁N极端的下方吸引了两根金属棒，两金属棒被磁化后下端张开，此现象说明两金属棒（）A．可能是铝棒，下端是N极B．可能是铜棒，下端是N极C．可能是铁棒，下端是S极D．可能是铁棒，下端是N极7．如图所示电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（）A．电磁铁的A端为S极B．小磁针静止时，S极水平指向左C．当滑动变阻器的滑动片P向左端移动，电磁铁磁性增强D．增大电源电压可使电磁铁的磁性增强8．如图所示，有关电与磁的下列描述中，正确的是（）A．甲图是研究电磁铁磁性强弱与电流大小的关系B．乙图是发电机的原理图C．丙图是探究电磁感应现象的装置图D．图丁发现电流磁效应的物理学家是法拉第9．图甲是一种磁悬浮地球仪，图乙是其内部结构示意图，底座里面有一个电磁铁，可使内部有磁体的地球仪悬浮在空中。

一、选择题1．在科学晚会上，小明所在的科技小组展示了一个“隔板推物”的节目，其原理如图所示。

甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路。

用手推动甲线圈摆动时，乙线圈会随之摆动对于这个过程，下列说法正确的是（）A．甲线圈相当于电动机B．乙线圈相当于电动机C．甲线圈摆动是电能转化为机械能D．乙线圈摆动是机械能转化为电能2．下列家用电器中，主要利用“磁场对通电导体有力的作用”这一原理工作的是（）A．电风扇B．电饭煲C．微波炉D．冰箱3．《事林广记》中记载了“指南龟”（如图所示）的制法：先以木刻龟，在龟体上沿首尾方向开一洞，放入条形磁石，以黄蜡填满，在龟尾部敲入一铁针与磁石一段相连。

将木龟支于竹针之上，使木龟转动，静止后，针指南。

关于“指南龟”，下列说法中正确的是（）A．磁石靠近龟尾一端为磁石的北极B．铁针指向的是地理的北极附近C．铁针指向的是地磁的南极D．“指南龟”能指南是因为其受到地磁场的作用4．在物理实践活动中，小明设计了一款“智能照明灯”，其电路原理图如图所示，光线较R为定值电阻，R为光敏暗时灯自动发光，光线较亮时灯自动熄灭，已知电源电压恒定，电阻其阻值随光照强度的增大而减小。

下列说法正确的是（）A．电磁铁的上端为S极B．灯应设计在A和B两接线柱之间C．当光照强度增强，控制电路的电流变小D．增大定值电阻R的阻值可以使灯早晨时提前熄灭5．如图所示电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（）A．电磁铁的A端为S极B．小磁针静止时，S极水平指向左C．当滑动变阻器的滑动片P向左端移动，电磁铁磁性增强D．增大电源电压可使电磁铁的磁性增强6．下列四幅图中与动圈式话筒工作原理相同的是（）A．B．C．D．7．如图所示的四个装置，以下关于它们的说法中正确的是（）A．图甲可用来演示电动机原理B．图乙可用来演示通电导线周围磁场的强弱与电流大小的关系C．图丙可用来演示电磁铁中磁性强弱与线圈匝数的关系D．图丁可用来演示发电机的工作原理8．用细线拴住条形磁体，将磁体放在铁屑中，然后将条形磁体取出悬挂在空中，现象如图所示，下列说法中不能用此现象说明的是（）A．磁体能吸引铁B．条形磁体两极磁性最强，中间磁性最弱C．铁屑被磁化D．磁体外部磁场方向是从N极到S极9．如图所示，闭合开关S1、S2两个通电螺线管的相互作用情况以及A、B端的极性分别是（）A．相斥，A端为N极，B端为N极B．相斥，A端为S极，B端为S极C．相吸，A端为S极，B端为N极D．相吸，A端为N极，B端为S极10．在如图所示的电路中，小磁针在螺线管内部，根据小磁针静止时的指向可知A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源正极C．a端是通电螺线管的N极，c端是电源负极D．b端是通电螺线管的N极，d端是电源负极11．下列说法正确的是A．图甲中磁铁静止时A端总是指向地理北方，则A端是磁铁的北极B．图乙为动圈式话筒的结构示意图，它的工作原理是磁场对电流的作用C．图丙为水位自动报警器，当水位上升到金属块A时，红灯不亮绿灯亮D．图丁所示的现象中，同时工作的用电器过多不会使家庭电路电流过大12．820年，安培在科学院例会上做了一个实验，引起了众科学家的兴趣。

第十四章磁现象制卷人：歐陽文化、歐陽理複；制卷時間：二O二二年二月七日一、选择题1.许多自动控制的电路中都安装有电磁铁．关于电磁铁，以下说法中正确的选项是〔〕A. 电磁铁的铁芯，可以用铜棒代替 B. 电磁继电器中的磁体，可以使用永磁铁C. 电磁铁磁性的强弱只与电流的大小有关D. 电磁铁是根据电流的磁效应制成的2.电磁继电器的主要作用相当于工作电路的〔〕A. 电源 B. 用电器C. 开关 D. 导线3.小华同学做了一个如下图单位装置，闭合开关，用外力是导体棒ab程度向右运动，发现导体棒cd也随之运动起来，那么以下判断中正确的选项是( )A. 甲图是电动机的原理图 B. 乙图是发电机的原理图C. 甲图局部的原理是电磁感应现象D. 假设用外力使导体棒cd程度向右运动时，导体ab不会运动4.以下装置中，利用电磁感应现象工作的是( )A. 动圈式话筒B. 动圈式扬声器C. 玩具电动机D. 电铃5.数码录音笔是数字录音器的一种，造型如笔型，携带方便．在录音时，声音使话筒中产生随声音而变化的音频电流，音频电流经放大电路放大后，转变为模拟信号，再通过对模拟信号的采样、编码将模拟信号通过数模转换器转换为数字信号，并进展一定的压缩后进展存储，如选项图中能反映声音录入原理的是〔〕A. B. C.D.6.如下图在微型电扇的插头处接一个发光二极管，用手旋转叶片，发现发光二极管发光了，选项里面四个实验能解释上述现象的是〔〕A. B.C. D.7.电磁铁的应用相当广泛，它是利用电流周围产生磁场的原理工作的，最先发现电流周围存在磁场的科学家是〔〕A. 库仑B. 奥斯特 C. 麦克斯韦 D. 亚里士多德8.如图是课本中的几个实验，演示磁场对通电导体有力作用的是〔〕A.B.C.D.9.关于发电机和电动机，以下说法正确的选项是〔〕A. 发电机是根据电磁感应现象制成的 B. 电动机把机械能转化为电能C. 发电机把电能转化为机械能 D. 电动机是根据电磁感应现象制成的10.如图中绘出了磁铁旁小磁针静止时所指方向的图示〔小磁针黑色端表示N极〕，正确的选项是A. B.C.D.11.以下说法中正确的选项是〔〕A. 扬声器是利用电磁感应原理工作的B. 利用电磁感应现象可在磁带上记录声音信号C. 闭合电路的一段导体a如右图在磁极间运动，导体中不会产生感应电流D. 改变电动机电流的方向并把磁极对调，电动机的转动方向会改变12.以下图中能反映扬声器工作原理的是A. B.C.D.二、填空题13.如下图装置是用来演示________现象的。

专题16 电磁铁与自动控制☞知识点1磁现象磁性在物理学中把物体能吸引铁、钴、镍等物质的性质叫磁性磁体定义具有磁性的物体叫磁体类别天然磁体和人造磁体硬磁体和软磁体磁极定义磁体上磁性最强的部分叫磁极两极静止悬挂时，指向南的磁极叫南极（S）；指向北的磁极叫北极（N）相互作用同名磁极相互排斥；异名磁极相互吸引磁化使原来没有磁性的物体获得磁性的过程叫磁化去磁使原来具有磁性的物体失去磁性的过程叫去磁注意事项任何磁体有且只有两个磁极物体与磁体相互排斥，则物体一定具有磁性；物体与磁体相互吸引，则物体不一定具有磁性磁性判别方法1、根据磁体吸引金属的性质判断2、根据磁体的指向性判别3、根据磁体间相互作用的规律判断4、根据磁极的磁性最强判断例1（2018•毕节市）下列图示展示了我国劳动人民的智慧成果，对其中涉及的物理知识。

下列说法错（）A．司南是最早利用地磁场指示方向的装置B．人站在天坛的回音壁前说话，声音经过多次反射，可以在围墙的任何位置听到C．碾谷物的石磨选用厚重的石材，是为了减小石磨对谷物的压强D．从两心壶的壶嘴能分别倒出两种不同的液体是利用了大气压【答案】C【解析】例2（2018•自贡）自贡一学生利用手中的条形磁体做了以下实验，其中结论正确的是（）A．同名磁极互吸引B．条形磁体能够吸引小铁钉C．将条形磁体用细线悬挂起来，当它在水平面静止时北极会指向地理南方D．条形磁体与小磁针之间隔了一层薄玻璃后就没有相互作用了【答案】B【解析】A、由磁极间的相互作用规律可知，同名磁极相互排斥，故A错误；B、由课本知识知和：磁体能吸引铁、钴、镍等物质，故条形磁体能够吸引小铁钉，故B正确；C、将条形磁体用线悬挂起来，让磁体自由转动，静止时指向地理南极的磁极叫南（或S）极，指向地理北极的是磁体的北极（N极），地磁北极在地理南极附近，地磁南极在地理北极附近，故C错误；D、玻璃不能隔离磁场，条形磁体与小磁针之间隔了一层薄玻璃后仍有互相作用，故D错误。

沪粤版物理九年级下册第十六章《电磁铁与自动控制》复习与测试知识梳理复习巩固考点一从永磁体谈起1. 磁极：磁体有个磁极，分别是极和极；磁极间的相互作用规律是同名磁极相互，异名磁极相互。

2. 磁感线：为了形象地描述磁场，画出一条条带有的曲线，叫磁感线，磁感线上各点的方向就是该点的磁场方向，磁感线的可以表示磁场的强弱，在磁体外部，磁感线从极出来，回到极。

考点二奥斯特的发现1. 丹麦物理学家首先揭示了电流的磁效应。

在静止的小磁针上方平行放一根导线，通电后观察到的现象是，这说明电流周围存在，并且其方向与的方向有关。

2. 通电螺线管周围也存在磁场，并与周围的磁场相似，通电螺线管的极性跟螺线管中的电流方向有关，其关系可用定则来判定。

考点三探究电磁铁的磁性1. 电磁铁的工作特点是时有磁性，时磁性消失。

2. 探究“影响电磁铁磁性强弱的因素”实验中用到了和两种物理探究方法，实验证明电磁铁的磁性强弱与和有关。

3. 电磁铁在日常生活中的应用有等。

考点四电磁继电器与自动控制电磁继电器是利用来控制工作电路的一种装置，即利用低电压、弱电流电路的通断来间接地控制的电路。

同步练习单元测试一、选择题1. 指南针是我国古代四大发明之一，下列说法正确的是()A. 指针是一个磁体B. 指针折断后只有一个磁极C. 指针能吸引铜、铝等物质D. 指针指向不会受附近铁块的影响2. 如图是“追风者”磁悬浮列车悬浮原理的示意图。

该列车通过磁体之间的相互作用，悬浮在轨道上方，以提高运行速度，这里的相互作用是指()A. 异名磁极相互吸引B. 同名磁极相互吸引C. 异名磁极相互排斥D. 同名磁极相互排斥第2题第3题3. 如图是条形磁体的磁感线分布，图中E、F、P、Q四点，磁场最强的是()A. E点B. F点C. P点D. Q点4. 下列关于磁场的描述，正确的是()A. 磁感线是磁场中真实存在的曲线B. 磁体间的吸引或排斥作用是通过磁场实现的C. 磁体周围的磁感线从磁体S极发出，回到磁体N极D. 地磁的N极在地理北极附近，地磁的S极在地理的南极附近5. 如图所示，根据小磁针的指向，对电磁铁的南、北极和电源的正、负极判断正确的是()A. a端是北极，c端是负极B. a端是北极，c端是正极C. a端是南极，c端是负极D. a端是南极，c端是正极第5题第6题6. 如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小。

一、选择题1．如图所示为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭，控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光照强度的变化而变化，以下说法正确的是（）A．R2的阻值随光照强度的增大而增大B．当光照强度减小时，电压表示数减小C．当光照强度增大时，电磁铁的磁性变弱D．若将R1换成阻值稍小的电阻，可使灯L的发光时间变短2．如图所示，在电磁铁的上方用弹簧悬挂着一条形磁铁（上端是N极，下端是S极），开关S闭合后，当滑片P由a端向b端滑动过程中，会出现的现象是（）A．电流表示数变大，弹簧长度变长B．电流表示数变小，弹簧长度变长C．电流表示数变大，弹簧长度变短D．电流表示数变小，弹簧长度变短3．如图所示，把两个玩具车上的电机的接线柱用导线连接起来，如果用力快速拨动甲电机的转叶，你会发现乙电机的转叶也缓慢转动起来。

对这个现象分析正确的是（）A．“乙电机”将机械能转化为电能B．“甲电机”相当于一个手摇发电机C．“乙电机”依据电磁感应原理来工作D．两电机的工作原理完全相同4．如图所示的四个装置可以用来演示物理现象，则下列表述中正确的是（）A．甲图可以用来演示通电导线周围存在磁场即电流的磁效应B．乙图可以用来演示磁场对电流的作用即发电机原理C．丙图可以用来演示电磁感应现象即电动机原理D．丁图说明地磁场的磁场分布与条形磁体的磁场分布不相似5．如图所示，以塑料管为连接轴将两个玩具电动机的转轴连接起来，把甲电机与一个小灯泡L连接，乙电机与电源连接。

闭合开关S，两个电机均转动起来，小灯泡L也亮了。

下列说法中正确的是（）A．甲电机相当于发电机，乙电机相当于电动机B．甲电机相当于电动机，乙电机相当于发电机C．在甲、乙两电机转动时，都将机械能转化为电能D．甲、乙两电机都是根据电磁感应原理来工作的6．下图是探究“让通电导线在磁场中动起来”的装置图，闭合开关，导线ab向左运动。

要使导线ab向右运动，下列操作可行的是（）A．将蹄形磁体换成磁性更强的磁体B．通过调节滑动变阻器的滑片增大电流C．改变电流的方向同时改变磁场的方向D．改变电流的方向或改变磁场的方向7．如图所示是公交车自动爆玻器，危急时刻，司机闭合控制台开关或乘客闭合装置的尾部开关，爆玻器即可完成破窗。
