气力输送系统介绍气力输送是一项综合性技术，它涉及流体力学、材料科学、自动化技术、制造技术等领域，属输送效率高、占地少、经济而无污染的高新技术项目。

随着我国经济的快速发展，各行各业的生产也在不断扩大，有些行业如火力发电厂、化工厂、水泥厂、制药厂、粮食加工厂等的一些原材料、粉粒料在输送生产工程中产生的环境污染越来越得到广泛的重视。

气力输送技术于是得到了逐步的推广。

气力输送是清洁生产的一个重要环节，它是以密封式输送管道代替传统的机械输送物料的一种工艺过程，是适合散料输送的一种现代物流系统。

将以强大的优势取代传统的各种机械输送。

气力输送系统具有以下特点：◆气力输送是全封闭型管道输送系统◆布置灵活◆无二次污染◆高放节能◆便于物料输送和回收、无泄漏输送◆气力输送系统以强大的优势。

将取代传统的各种机械输送。

◆计算机控制，自动化程度高气力输送形式：◆气力输送系统按类型分：正压、负压、正负压组合系统◆正压气力输送系统：一般工作压力为0.1～0.5MPa◆负压气力输送系统：一般工作压力为-0.04～0.08 MPa◆按输送形式分：稀相、浓相、半浓相等系统。

气力输送系统功能表:常见适合气力输送物料可以气力输送的粉粒料品种繁多，每种物料的料性对气力输送装置的适合性和效率都有很大的影响。

因此在选定输送装置前要先对物料进行性能测定。

现在常见适合气力输送物料示例如下：浓相气力输送系统浓相气力输送系统根据国外先进技术及经验，结合科学实验，经过数年实践，被确认为是一种既经济又可靠的气力输送系统。

该系统输送灰气比高，耗气量少，输送速度低，有效降低管道磨损。

该系统主要由压缩空气气源，发送器、控制柜、输送管、灰库五大部分。

1、压缩空气气源：由空气压缩机、除油器、干燥器、储气罐及管道组成，主要为发送器及气控元件提供高质量的压缩空气。

2、发送器：器集灰斗的飞灰，经流化后通过输送管道送至灰库。

3、控制柜：以电脑集中控制各种机械元件动作，并附有手动操作机构。

XX发电有限责任公司石灰石粉气力输送系统技术协议甲方：XXXX电力成套设备有限公司乙方：XXXX电力设备有限公司年月沈阳中投电力成套设备有限公司承包的(以下简称甲方) 阜新发电有限责任公司三期技改工程2×350MW机组烟气脱硫工程，石灰石粉输送项目。

系统设备由常州市昊达电力设备有限公司(以下简称乙方)双方共同协商，达成如下技术协议：一. 系统组成概述1、本工程为阜新发电有限责任公司三期技改工程2×350MW机组烟气脱硫工程石灰石粉厂配置的下引式正压气力石灰石粉输送系统。

石灰石粉厂安装1台国产20t/h立磨。

采用布袋除尘器收集的石灰石粉采用下引式正压气力输送系统送到干粉库储存，以1台磨机系统为一单元，设有专用空气压缩机作为石灰石粉输送动力并兼作控制气源，在系统末端设有2座800m3 、直径9m、库高22.5米的平底混凝土石灰石粉库，库下设石灰石粉装车装置。

每台磨机系统配置一台布袋除尘器，除尘器下设6个斗，每3个灰斗接1台螺旋输送机，在螺旋输送机出口下各设一套AB3.0（V=3.0m³）下引式型浓相压气力输送泵；系统输送能力：20-24t/h；除尘器下仓泵采用1根DN125输粉管，将石灰石粉输送至粉库贮存（输送距离约150米）。

粉库建2座容积为800m3混凝土平底型粉库，每座粉库设一个卸料口，在卸料口下设一台LXF-400×400手动螺旋插板门，依次为DN200气动阀门、SZ-100装车散装机，形成石灰石粉卸料系统，供装车运送至阜新电厂。

2、输送系统采用PLC进行控制，该部分采用AB可编程控制器作为主控机，直接控制和协调各输送系统设备的正常工作，并对各用气点上的气源压力进行监控。

对现场各种情况进行处理，逻辑程序受控于相应的PLC控制盘。

3、输粉管道均采用普通无缝钢管, 弯管采用复合陶瓷耐磨弯管。

为了对供气压力进行监控, 在供气管道上设置了压力变送器，对气源压力进行监控。

气力输灰系统技术协议气力输送系统技术协议甲方：XXXX管有限责任公司乙方：XXXX除尘设备有限公司二零一三年元月除尘灰仓气力输送系统甲方：XXXX芜湖新兴铸管有限责任公司乙方：XXX除尘设备有限公司XXXX有限责任公司（以下简称甲方）、XX除尘设备有限公司（以下简称乙方）于2013年 01 月 05 日在，就XXXX有限责任公司工程气力输灰系统有关设计、制造、供货、安装、调试和试运行等进行充分交流和协商，达成技术协议如下：一、总则1.1、本技术协议适用于芜湖新兴铸管有限责任公司工程气力输灰系统设备。

它包含了该系统设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2、本技术协议提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。

乙方应保证提供符合本技术协议和相关的国际、国内工业标准的优质产品。

1.3、如乙方没有对本技术协议提出书面异议，甲方则认为乙方提供的产品完全满足本技术协议的要求。

1.4、如甲方有除本技术协议以外的其他要求，应以书面形式提出，经甲、乙双方讨论、确认后，载于本技术协议。

1.5、本技术协议所引用的标准若与乙方所执行的标准发生矛盾时，按较高标准执行。

1.6、本技术协议经甲、乙双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等法律效力。

1.7、在合同签订后，甲方有权因规范、标准、规程发生变化而提出一些补充要求。

二、设计要求2.1 基本情况本工程为XXXX有限责任公司XX工程气力输灰系统，即将工程机尾电除尘灰送至配料室除尘灰仓中。

2.2气象条件2.2.1气温：年平均气温15.3℃极端最高气温40.7℃极端最低气温为-14.0℃最高月平均气温27.9℃最低月平均气温1.9℃2.2.2大气压力：年平均大气压1015.5Pa夏季平均大气压10004.0Pa冬季平均大气压10004.0Pa2.3 气力输送系统基本参数2.3.1设备规格及订货数量数量：1套，含设备安装交钥匙工程2.3.2工艺技术参数输送物料名称：机尾烧结含铁除尘灰；物料堆比重：1.8～2.0t/m3；物料粒度： 0～10mm；物料温度：≤80℃；设计出力： 25t/h除尘器规格：265m2四场电除尘器输送距离：～200m，估算弯头个数：～9个灰库高度：16m工作制度：间断2.3.3技术要求⑴过程描述：烧结机尾部电除尘器收集到的含铁粉尘经刮板机、斗提机卸至机尾粉尘仓内，经仓下卸灰至仓式泵，粉尘通过输送管道输送至4个灰库(即配料室灰仓，一期、二期各两个)。

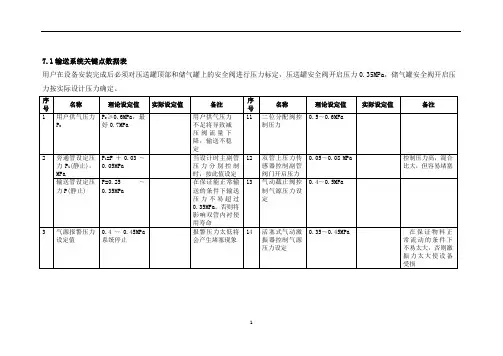

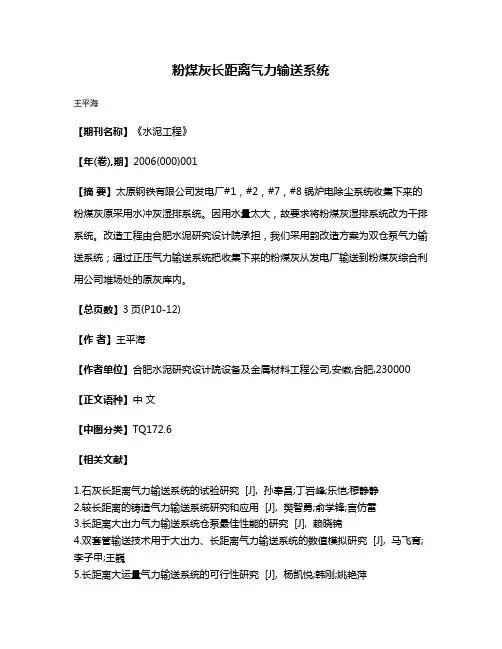

粉煤灰长距离气力输送系统
王平海
【期刊名称】《水泥工程》
【年(卷),期】2006(000)001
【摘要】太原钢铁有限公司发电厂#1，#2，#7，#8锅炉电除尘系统收集下来的粉煤灰原采用水冲灰湿排系统。

因用水量太大，故要求将粉煤灰湿排系统改为干排系统。

改造工程由合肥水泥研究设计院承担，我们采用韵改造方案为双仓泵气力输送系统；通过正压气力输送系统把收集下来的粉煤灰从发电厂输送到粉煤灰综合利用公司堆场处的原灰库内。

【总页数】3页(P10-12)
【作者】王平海
【作者单位】合肥水泥研究设计院设备及金属材料工程公司,安徽,合肥,230000【正文语种】中文
【中图分类】TQ172.6
【相关文献】
1.石灰长距离气力输送系统的试验研究 [J], 孙奉昌;丁岩峰;乐恺;穆静静
2.较长距离的铸造气力输送系统研究和应用 [J], 樊智勇;俞学锋;言仿雷
3.长距离大出力气力输送系统仓泵最佳性能的研究 [J], 赖晓锦
4.双套管输送技术用于大出力、长距离气力输送系统的数值模拟研究 [J], 马飞育;李子甲;王巍
5.长距离大运量气力输送系统的可行性研究 [J], 杨凯悦;韩刚;姚艳萍
因版权原因，仅展示原文概要，查看原文内容请购买。

气力输灰系统堵塞的原因及调整方法一、简述：---热电气力输灰系统流程为：除尘器及省煤器灰斗排灰经设在每个灰斗下的仓泵通过管道由压缩空气直接输送至储灰库或厂外综合利用车间。

系统运行完全由DCS集中自动控制。

输送压缩空气由全厂压缩空气气源中心的4台输灰空压机供给。

除尘器输灰仓泵布置在除尘仓泵间0m，省煤器输灰仓泵布置在锅炉房22.4m平台上。

每套除灰系统的设计出力为锅炉BMCR工况下燃烧校核煤种2h排灰量的120%，即每套除灰系统的设计出力为80t/h，电除尘器一电场输灰系统设计出力60t/h，二电场输灰系统设计出力满足电除尘器一电场设备故障工况下的输灰要求。

二、原因：（一）非设备原因：1、气源：气力输灰系统输送用气的压力、流量及空气品质对输送特性有很大影响，压缩空气需经过滤、干燥等一系列处理并且气量应留有一定的富裕量。

气力输送通过气来输送、气源压力必须克服仓泵的阻力、管道的阻力以及气力输灰灰库的压力，如果压头不够，则容易发生堵管。

气量不足，使灰气比增大，输送浓度过大，造成管道阻力增大，易发生堵管。

气压过大，灰气比减小，管道磨损加剧。

气源有杂质、含油含水量大会使灰粒相互黏介，流动阻力骤增，造成堵管。

所以发现气源含油含水量大时，应对压缩空气系统进行检查，若发现某台空压机管路有油或水排出，应关闭其出口门，尽快隔离，同时联系检修人员进行处理。

日常巡检应定期打开储气罐排污门，检查排气中油水含量。

2、灰特性变化常见的造成堵管的主要有沉降灰，多发生于锅炉吹灰阶段及未投运的高压电场的仓泵，主要是指重力大于烟气浮力而降落于灰斗的灰，包括锅炉点火阶段沉降的灰和电除尘故障停运后沉降的灰。

沉降灰一般颗粒粗大，表面粗糙，氨逃逸过大灰粘性大，在输送过程中，压力的逐渐降低，造成灰粒的逐渐沉降，使滑移层变厚，阻力增大，而静压头未增大，滑移状态变缓，使上部流道缩小，流速增大，虽有带动飞灰重新飞扬的作用，但此时的上下速差骤增，速度梯度增大，易发生堵管。

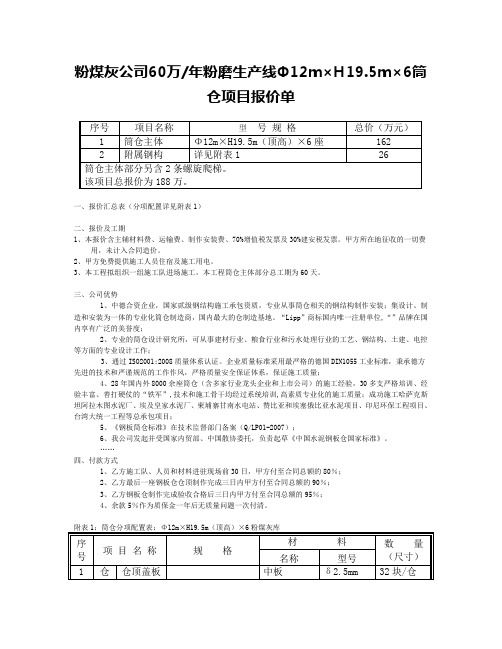

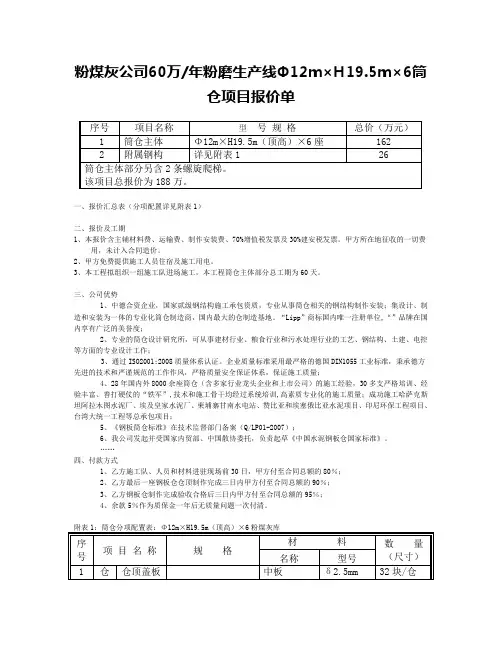

粉煤灰公司60万/年粉磨生产线Φ12m×H19.5m×6筒仓项目报价单一、报价汇总表（分项配置详见附表1）二、报价及工期1、本报价含主辅材料费、运输费、制作安装费、70%增值税发票及30%建安税发票。
