软件功能介绍4.1平台结构设计大华综合监控管理平台软件从上至下共分四个层次, 分别是业务展现层、业务接入层、操作和管理业务层、设备接入/数据持久层, 最底层是前端设备与存储设备及数据库。

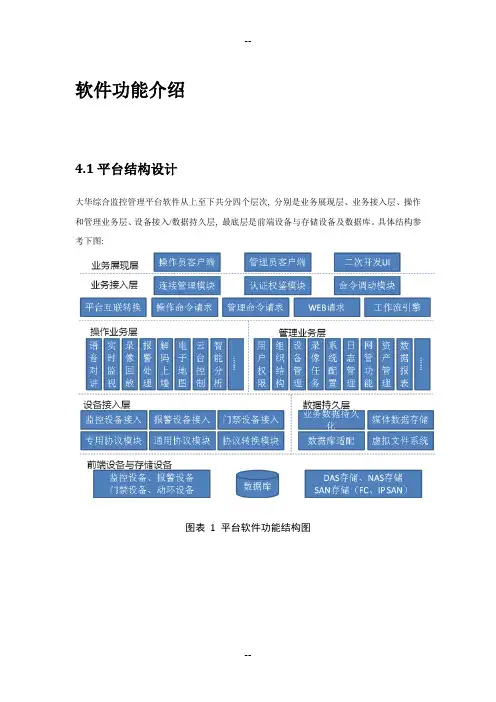

具体结构参考下图:图表 1 平台软件功能结构图4.1.1业务展现层业务展现层是提供给用户直接使用的, 是系统功能的对外展现。
业务层不仅仅要求软件能够满足客户的应用需要, 而且还要美观易用, 让用户体验到快捷和方便。
结合客户的个性化需求, 还可以快速定制出个性化的业务展现程序。
此外, 客户端程序在安装部署、维护升级方面的便捷性, 也是系统设计时需要考虑的课题。
根据功能和最终用户的不同, 可以把系统的业务展现层分为管理员客户端和操作员客户端, 管理员客户端采用B/S模式, 主要提供系统管理与配置功能, 面向系统管理员使用。
操作员客户端采用B/S和C/S两种模式, 用户可以结合自身情况灵活选择。
B/S模式无需安装客户端, 体现了异地浏览的方便性, 任何时间、任何地点、任何系统中, 只要网络连通, 就可以直接使用浏览器连接服务器, 任何电脑都可以作为客户端使用。
C/S模式信息采集灵活、负载均衡、服务稳定等的优势, 保证了客户端有更多的事务处理能力, 分流服务器的工作负担, 使整个系统运行更加稳定。
4.1.2业务接入层业务接入层是系统业务层和业务展现层之间的中间层, 实现业务接入和业务控制功能, 为业务展现层提供连接管理, WEB请求处理, 认证权鉴、业务流转等接入服务, 为系统提供管理命令处理、命令调动与处理等系统处理服务、及对外提供平台互联等服务。
独立的业务接入层设计, 可以保证系统内部的低耦合, 提高系统的灵活性和稳定性。
4.1.3系统业务层系统业务层是大华综合数字监控系统的核心层, 提供系统业务的逻辑实现, 各个业务系统通过组件的方式, 相互独立, 功能齐备。
根据功能的不同类别, 可以分为操作业务层和管理业务层两大部分: 操作业务层包括语音对讲模块、实时监视模块、录像回放模块、报警处理模块、解码上墙模块、电子地图模块、云台控制模块等；管理业务层包括用户权限、组织结构、设备管理、录像任务、系统配置、日志管理、网管功能、资产管理等。
00000034证号:沪制号执行标准：GB/T7722-2005TM-A系列条码打印计价秤SY-Ab/Ac/Ad/Ae系列电子收银秤TM-H系列价格标签秤电脑软件使用手册上海大华电子秤厂(2014)目录一、软件安装 (1)二、通讯设置 (4)2.1 通讯模式 (4)2.2 以太网设置 (4)2.3 串行设置 (4)2.4 秤网卡设置 (4)三、操作指南 (6)3.1 商品设置 (6)3.1.1 刷新 (6)3.1.2 查询 (6)3.1.3 过滤 (7)3.1.4 删除 (7)3.1.5 下载 (8)3.1.6 回收 (8)3.1.7 导入 (9)3.1.8 导出 (10)3.2 标签设置 (10)3.2.1 新建 (10)3.3 热键设置 (11)3.4 特殊信息设置 (11)3.5 文本设置 (12)3.6 时钟设置 (13)3.7 系统参数设置 (13)3.8 电子秤初使化 (14)四、进销存 (15)4.1 采购 (15)4.1.1 进货 (15)4.1.2 查询 (16)4.1.3 退(调)货 (16)4.1.4 撤单 (16)4.1.5 导出 (17)4.2 销售 (17)4.2.1 回收 (17)4.2.2 导出 (17)4.2.3 查询 (18)4.2.4删除 (19)4.3 盘点 (19)4.3.1盘点 (20)4.3.2导出 (20)4.3.3查询 (21)4.3.4撤单 (21)4.4 库存 (21)五、报表 (22)5.1 采购报表 (22)5.2 销售日报表 (22)5.3 销售月报表 (22)5.4 销售秤报表 (23)5.5 销售秤报表 (23)5.6 损耗报表 (23)5.7 利润分析 (23)六、系统 (24)2一、软件安装上位机软件安装步骤如下：首先电子秤所附带光盘放入电脑光驱中，打开文件夹，将带有大华安装包标志的图标双击，出现如下界面,如图1.1：图1.1单击:“Next”进入下一步，出现如下界面，如图1.2所示：图1.2单击:“Next”进入下一步，单击“Change“浏览安装路径，如安装到d盘，出现如下界面，如图1.3所示：图1.3注：一般将软件安装到未安装系统的硬盘，一盘系统盘安装在C盘。
1.1.1枪式网络摄像机品牌：大华型号：DH-SH-HF9510P技术性能：➢720P（1280*960）低照度宽动态枪形摄像机，采用工业级嵌入式架构，专用芯片和嵌入式操作系统，稳定可靠➢支持双备份，升级断电异常可自动恢复➢1/3英寸 CMOS，像素为130万，最低照度：0.01Lux/F1.2（彩色模式）,0.001Lux/F1.2（黑白模式）➢采用标准H.264 High profile视频压缩技术，压缩比高，支持低码流监控➢支持高清双码流，ACF（活动帧率控制），支持手机监控➢视频模式：16：9，支持走廊模式9：16➢支持移动侦测、视频遮挡智能报警、故障告警、日志功能、叠加图像标识信息和时间。
➢支持3D降噪、宽动态、逆光补偿、走廊模式、图片叠加、智能透雾，功能强大➢标配ONVIF、GB28181协议➢支持数字水印加密，防止重要数据被篡改➢支持I/O报警、RS485控制功能➢支持DC12V/AC24V/POE供电，支持SD卡存储➢设备具有公安部三所颁发的有效的符合上海地标的型式检验报告，详见报告附件型号DH-SH-HF9510P参数主处理器高性能DSP图像传感器1/3英寸CMOS像素数1280(H)*960(V)日夜功能支持IR-CUT机械式切换自动光圈DC驱动镜头参数C/CS接口，镜头可选照度0.01Lux/F1.2（彩色模式）,0.001Lux/F1.2（黑白模式）信噪比50dB以上增益控制手动/自动白平衡手动/自动电子快门手动/自动（区间可调，1/3~1/100000）视频压缩标准H264/H264H/MJPEG最大视频分辨率主码流 1280*960，辅码流 704*480视频帧率主码流(1280*960@25fps)、辅码流(704*576@25fps) 主码流(1280*720@25fps)、辅码流(704*576@25fps)视频码率14k~8Mbps码率可调，也可自定义视频接口1路复合模拟视频输出，BNC（1.0Vp-p，75Ω）音频压缩标准G.711a/G.711u/PCM音频码率64kbps/128kbps音频输入1路， 3.5mm JACK LINE IN音频输出1路， 3.5mm JACK LINE OUT报警接口1路输入，1路输出（开关量）有线网络1路10/100M以太网，RJ45接口网络协议HTTP、TCP/IP、ARP、IGMP 、ICMP、RTSP、RTP、UDP、RTCP、SMTP、FTP、DHCP、DNS、DDNS、PPPOE、UPNP、NTP、Bonjour、SNMP接入协议标配ONVIF，GB28181本地存储支持SD卡存储RS485接口1路，支持透明通道连接，支持多种云台协议供电支持AC24V/DC12V/POE供电功耗<3.5W工作环境-10℃~+60℃，工作湿度≤90%外形尺寸70×63.2×149.5mm整机重量650g安装方式支持多种安装方式1.1.2网络硬盘录像机品牌：大华型号：DH-SH-NVR9532-H技术性能：➢软硬件一体化网络硬盘录像机，工业级嵌入式微控制器，嵌入式LINUX操作系统➢设备支持H.264 编码及MPEG4编码，支持1080P、720P、 D1、CIF、QCIF图像分辨率，支持双码流。
大华evs5024说明书高性能多核处理器，保障了海量数据处理的稳定性；采用模块化、抽拉式、无线缆设计，保障了系统易维护性；支持SBB2.0国际标准架构，方便产品维护和升级；4U精细化机箱，支持24块硬盘；视频流转发模式下：支持4096Mbps前端接入；支持4096Mbps网络转发；视频流直存模式下：支持1024Mbps视频接入、存储转发；支持384Mbps网络回放；IPSAN工作模式下，存储带宽不小于2.7Gbps；支持Raid0、Raid1、Raid3、Raid4、Raid5、Raid6、Raid10、Raid50、Raid60、SRAID、JBOD；支持全局热备和局部热备；支持逻辑卷的动态在线扩展；支持SRAID功能，保证磁盘数据的安全性，确保数据的完整；支持RAID误操作恢复功能，防止磁盘被误操作导致数据丢失，增加数据安全性；支持对磁盘进行使用前预检和使用中巡检，提前预防，及时报警；支持同个存储服务器和不同存储服务器间的磁盘漫游，保证磁盘中的数据不丢失；自动识别磁盘的剩余空间容量，根据用户的数据存储需求，可划分多个容量不同的数据存储空间；多项磁盘保护策略和RAID先进技术，保障数据的安全可靠；当磁盘处于非工作状态下，进入休眠状态，进行读写操作时可被唤醒，增加磁盘寿命；支持标准协议存储及视频流直存功能，减少流媒体服务器的成本；支持NAS服务，提供大容量快速存储的可能；支持N+M集群，确保整个集群环境的稳定；针对关键重要的视频，提供对实时流和历史视频进行加锁，确保不被循环覆盖；支持图片直存，可配合电警卡口使用；支持卷克隆、快照，可及时提取数据；支持智能风扇调速，支持智能CPU调频等功能，方便调节，提高工作效率；支持SAS多级级联，保障了系统存储容量的易扩展性；标配4个千兆以太网口，可扩展4个千兆以太网口或2个万兆接口；提供基于WEB的配置管理功能，简单易用；支持GB28181等标准协议，保障了对不同厂家前端设备的兼容性；针对监控领域进行软硬件优化，配套其他监控产品形成完整解决方案；完全标准化设备，兼容各类软件平台；。
DSS7016管理端操作手册V1.2.0浙江大华技术股份有限公司前言概述本文档详细描述了DSS7016管理端的菜单界面、设备管理、用户管理、日常操作等内容。
符号约定在本文中可能出现下列标志，它们所代表的含义如下：符号说明表示有高度潜在危险，如果不能避免，会导致人员伤亡或严重伤害。
表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。
表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。
表示静电敏感的设备。
防静电表示高压危险。
电击防护表示强激光辐射。
激光辐射表示能帮助您解决某个问题或节省您的时间。
表示是正文的附加信息，是对正文的强调和补充。
目录前言 (i)概述 (i)符号约定 (i)目录............................................................................................................................................... i i 1概述....................................................................................................................................... - 1 -1.1产品简介 ............................................................................................................................................. - 1 -1.2系统组网 ............................................................................................................................................. - 1 -1.3配置要求 ............................................................................................................................................. - 2 -2配置流程............................................................................................................................... - 4 -3登录系统............................................................................................................................... - 5 -3.1登录管理员端界面 ............................................................................................................................. - 5 -3.2常用按钮 ............................................................................................................................................. - 6 -4配置系统参数....................................................................................................................... - 8 -5管理设备............................................................................................................................. - 11 -5.1添加组织 ........................................................................................................................................... - 11 -5.2添加设备 ........................................................................................................................................... - 13 -5.2.1添加编码器 ................................................................................................................................ - 13 -5.2.2添加解码器 ................................................................................................................................ - 21 -5.2.3添加报警主机 ............................................................................................................................ - 21 -5.2.4添加智能设备 ............................................................................................................................ - 21 -5.2.5添加矩阵设备 ............................................................................................................................ - 26 -5.2.6添加转码器 ................................................................................................................................ - 26 -5.2.7查询服务器 ................................................................................................................................ - 27 -5.3管理通道 ........................................................................................................................................... - 27 -6管理用户............................................................................................................................. - 28 -6.1添加用户角色 ................................................................................................................................... - 28 -6.2添加用户 ........................................................................................................................................... - 30 -7日常操作............................................................................................................................. - 33 -7.1添加录像计划 ................................................................................................................................... - 33 -7.2配置报警 ........................................................................................................................................... - 35 -7.2.1配置通信录 ......................................................................................................................... - 36 -7.2.2配置联动等级 ..................................................................................................................... - 37 -7.2.3配置报警时间模板 ............................................................................................................. - 38 -7.2.4配置报警类型 ..................................................................................................................... - 39 -7.2.5配置报警上墙任务 ............................................................................................................. - 40 -7.2.6配置报警预案 ..................................................................................................................... - 41 -7.3配置电子地图 ................................................................................................................................... - 47 -7.3.1添加百度地图 ............................................................................................................................ - 47 -7.3.2添加光栅地图 ............................................................................................................................ - 52 -7.4配置电视墙 ....................................................................................................................................... - 53 -7.5配置级联关系 ................................................................................................................................... - 56 -7.6上传文件 ........................................................................................................................................... - 58 -7.7查询日志 ........................................................................................................................................... - 58 -7.8备份和还原 ....................................................................................................................................... - 60 -7.8.1系统备份 .................................................................................................................................... - 60 -7.8.2系统还原 .................................................................................................................................... - 60 -1 概述1.1 产品简介DSS7016是以Linux为架构的软硬件一体的设备。

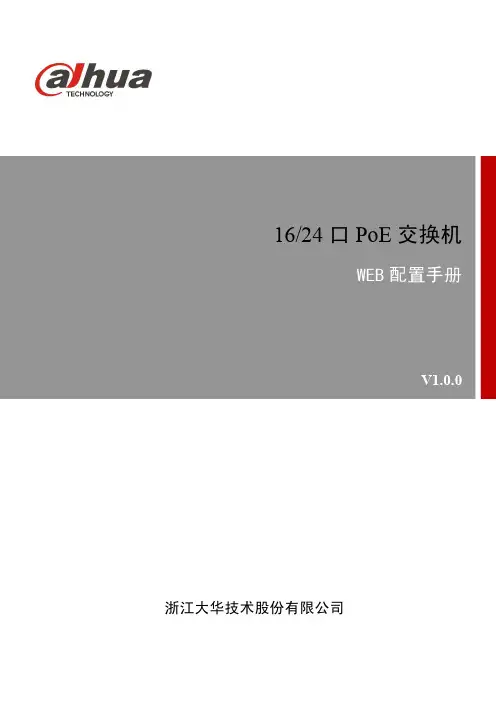

16/24口PoE交换机浙江大华技术股份有限公司法律声明版权声明© 2017 浙江大华技术股份有限公司。
版权所有。
在未经浙江大华技术股份有限公司（下称“大华”）事先书面许可的情况下，任何人不能以任何形式复制、传递、分发或存储本文档中的任何内容。
本文档描述的产品中，可能包含大华及可能存在的第三人享有版权的软件。
除非获得相关权利人的许可，否则，任何人不能以任何形式对前述软件进行复制、分发、修改、摘录、反编译、反汇编、解密、反向工程、出租、转让、分许可等侵犯软件版权的行为。
商标声明●、、、是浙江大华技术股份有限公司的商标或注册商标。
●HDMI标识、HDMI和High-Definition Multimedia Interface 是HDMI LicensingLLC的商标或注册商标。
本产品已经获得HDMI Licensing LLC授权使用HDMI技术。
●VGA是IBM公司的商标。
●Windows标识和Windows是微软公司的商标或注册商标。
●在本文档中可能提及的其他商标或公司的名称，由其各自所有者拥有。
更新与修改为增强本产品的安全性、以及为您提供更好的用户体验，大华可能会通过软件自动更新方式对本产品进行改进，但大华无需提前通知且不承担任何责任。
大华保留随时修改本文档中任何信息的权利，修改的内容将会在本文档的新版本中加入，恕不另行通知。
产品部分功能在更新前后可能存在细微差异。
前言概述本文档详细描述了16口和24口PoE交换机的安装、配置和使用。
本说明书适用于以下产品型号：符号约定在本文中可能出现下列标志，它们所代表的含义如下：表示能帮助您解决某个问题或节省您的时间。
表示是正文的附加信息，是对正文的强调和补充。
重要安全须知下面是关于产品的正确使用方法、为预防危险、防止财产受到损失等内容，使用设备前请仔细阅读本说明书并在使用时严格遵守，阅读后请妥善保存说明书。
●请在设备布控后及时修改用户的默认密码，以免被人盗用。

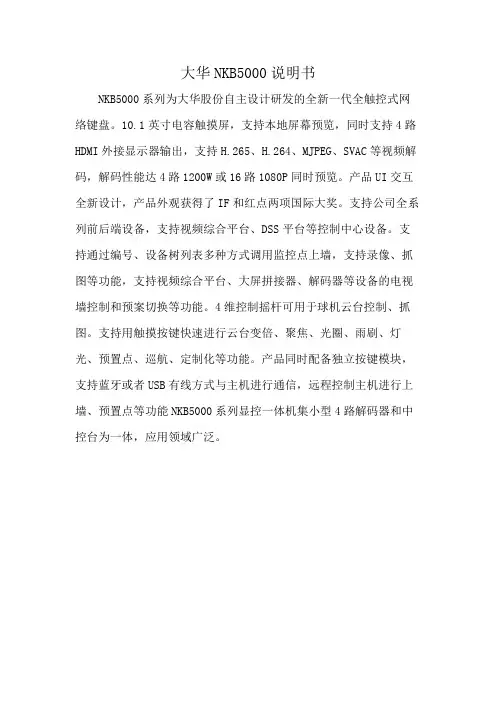

大华NKB5000说明书
NKB5000系列为大华股份自主设计研发的全新一代全触控式网络键盘。
10.1英寸电容触摸屏，支持本地屏幕预览，同时支持4路HDMI外接显示器输出，支持H.265、H.264、MJPEG、SVAC等视频解码，解码性能达4路1200W或16路1080P同时预览。
产品UI交互全新设计，产品外观获得了IF和红点两项国际大奖。
支持公司全系列前后端设备，支持视频综合平台、DSS平台等控制中心设备。
支持通过编号、设备树列表多种方式调用监控点上墙，支持录像、抓图等功能，支持视频综合平台、大屏拼接器、解码器等设备的电视墙控制和预案切换等功能。
4维控制摇杆可用于球机云台控制、抓图。
支持用触摸按键快速进行云台变倍、聚焦、光圈、雨刷、灯光、预置点、巡航、定制化等功能。
产品同时配备独立按键模块，支持蓝牙或者USB有线方式与主机进行通信，远程控制主机进行上墙、预置点等功能NKB5000系列显控一体机集小型4路解码器和中控台为一体，应用领域广泛。
DH-ITC140CA/B 一体化高清抓拍摄像机(V1.40)用户手册浙江大华技术股份有限公司目录1 系统简介 (2)1.1 系统概述 (2)2.2 技术指标 (2)3.3 设备尺寸及接口说明 (3)2 设备升级 (6)2.1 网络升级方法 (6)注意事项1.安装环境2.附件包检查开箱拆封DH-ITC140CA/B 一体化高清抓拍摄像机包装后，请及时检查以下附件：*以说明书中的装箱清单为准*内容数量 用户手册 1本 合格证1份1 系统简介1.1 系统概述DH-ITC140CA/B一体化高清抓拍摄像机主要用于实现城市出入道口或重要路段的车辆图像记录，通过车牌比对，实现追讨拦截黑名单车辆及统计交通流量的功能，同时系统可以集测速功能于一体，实现对超速车辆的违章抓拍功能。
系统对于有效打击犯罪，追讨嫌犯，超速违章及提高交通通行效率有极大的帮助，起到科技强警的作用。
DH-ITC140CA/B一体化高清抓拍摄像机紧密结合公安交通业务需求，综合吸收了国内外产品的优点，采用全嵌入式结构，系统稳定可靠、功能强大、安装方便，适宜全面推广。
2.2 技术指标表1.1 技术指标说明车辆捕获率 ≥99%牌照识别率白天≥90% 晚上≥85%车辆测速范围≤180km/h车辆测速精度<100 km/h时，（-6~0）km/h ≥100 km/h时，（-6~0）%抓拍图像分辨率 1280×1024图像压缩方式 JPEG记录模式1张/车存储图像容量＞100万张（适用于DH-ITC140CB）抓拍图像时间≤0.2s专用摄像机的快门速度 1/50秒～ 1/8000秒（8档可选）报警输出2路报警输入4路数据接口RS232串口2个，RS485串口1个，10/100M以太网接口1个，CDMA/GPRS可选平均无故障时间 MTB F≥30000h平均修复时间 MTT R≤30min镜头接口类型 CS类型工作电压AC 220V±20% 50Hz 功耗＜15W工作温度 -30℃－70℃相对湿度＜95％尺寸（长*高*宽，单位：毫米）172.2*90*100（DH-ITC140CA）187.1*90*142（DH-ITC140CB）重量1.4kg（DH-ITC140CA）2kg （DH-ITC140CB）颜色黑色*满足7×24小时工业环境全天候连续工作要求3.3 设备尺寸及接口说明3.3.1 DH-ITC140CA尺寸图图1.1 DH-ITC140CA尺寸示意图3.3.2 DH-ITC140CA后面板接口图1.2 DH-ITC140CA后面板接口示意图1．USB接口。
网络键盘使用说明书网络键盘使用说明书V1.0.0网络键盘重要安全须知重要安全须知本手册的用途在于帮助您正确地使用本产品，在第一次使用之前，请您务必先仔细阅读本手册，本手册中安全信息及其他条款所提及的注意事项，将有助于您更好地使用本产品。
注意：本设备上不能放置盛有液体的容器（例如花瓶）。
将设备放置在足够通风的空间并防止堵塞通风口。
检查电源电压，防止出现电压不配导致器件损坏。
使设备工作在技术指标允许的温度及湿度范围内。
水平放置，避免安装在剧烈震动的环境下。
电路板上的灰尘在受潮后会引起短路，为了使设备能长期正常工作，应该定期除尘。
产品请以实物为准，说明书仅供参考。
产品实时更新，如有升级将不另行通知。
最新程序及补充说明文档敬请与公司客服部联系或到本公司网站下载。
产品说明中有疑问或争议的，以公司最终解释为准。
本说明书供多个系列的产品做操作参考，每个产品的具体操作不一一列举，遇到疑难问题请与公司客服部联系。
网络键盘目录目录1产品功能特性 ......................................................................................................................- 1 -1.1产品功能特性 ...................................................................................................................................- 1 -1.2技术指标 ...........................................................................................................................................- 1 -2外观及按键..........................................................................................................................- 2 -2.1键盘外形介绍 ...................................................................................................................................- 2 -2.2键盘按键功能表 ...............................................................................................................................- 2 -2.3键盘接口 ...........................................................................................................................................- 4 -3系统菜单 ..............................................................................................................................- 5 -3.1开机与关机 .......................................................................................................................................- 5 -3.1.1开机 .........................................................................................................................................- 5 -3.1.2关机 .........................................................................................................................................- 5 -3.2管理员菜单详细操作 ........................................................................................................................- 5 -3.2.1主菜单操作 ..............................................................................................................................- 5 -3.2.2系统设置 ..................................................................................................................................- 6 -3.2.3设备管理 (14)3.2.4输入设置 (16)3.2.5输出设置 (18)3.2.6用户帐号 (19)3.2.7关闭系统 (22)3.3操作员菜单详细操作 (22)3.3.1主菜单操作 (22)3.3.2设备列表 (23)3.3.3输入列表 (23)3.3.4输出列表 (25)3.3.5远程操作（网络连接） (27)3.3.6远程操作（ RS232连接） (37)3.3.7远程操作（ RS485连接） (38)3.3.8高级设置 (39)4附录、有毒有害物质或元素含量参照表 (44)网络键盘产品功能特性1 产品功能特性1.1 产品功能特性可以控制多台硬盘录像机（ DVR ），也可以多台键盘控制一台硬盘录像机可控制球机支持 RS485 接口和 RS232 接口支持 HDMI 接口支持 2个USB接口支持 VGA 输出通过摇杆可方便地控制云台可实现硬盘录像机前面板所有能实现的功能具备键盘锁定功能具备多级操作权限可进行单台或多台硬盘录像机的菜单设置采用 10.2 寸 800*480 分辨率 TFT 触摸屏，可视化菜单设计、人性化操作步骤，支持触摸笔，方便用户操作网络键盘还具备以下功能：可控制网络视频服务器、网络视频解码器支持 10/100/1000M 自适应网络RJ45 连接内置 WIFI 模块，外置WIFI 天线，支持无线网络连接1.2 技术指标工作温度0℃~55 ℃重量 4.5KG外型尺寸（ mm）长宽高：480*240*87，不包含摇杆尺寸工作电源12V,3.33A液晶屏尺寸10.2 寸网络键盘外观及按键2 外观及按键2.1 键盘外形介绍图2-1①触摸显示屏② 指示灯区③录像回放区④飞梭键⑤功能键区⑥云台控制区⑦ 摇控杆2.2 键盘按键功能表序号键名标识功能数字及字母键0-9用于数字及字母输入，按Shift 键进行切换ESC取消、退出功能确认ENTER键区SHIFT切换LOCK锁定工作电源指示灯POWER接通键盘工作电源正常时该指示灯亮指示有线网络指示灯LINK设备正常有线网络连接时指示灯亮灯区指示灯RX/TX网络数据发送和接收指示灯亮无线网络指示灯WIFI设备正常无线网络连接时指示灯亮云台PT云台操作快捷键操作GOTO预置点区AUTO PAN水平旋转网络键盘解码器区DVR 按键区辅助按键区其他PATTERNZOOM+ZOOM-FOCUS+FOCUS-IRIS+IRIS-LIGHTWIPERCAMMONWINMULTCAM-GMON-GTOURMULTDEVC录像键 REC录像停止键播放 / 暂停键倒放 / 暂停键播放上一段键播放下一段键AUXMAC触摸显示屏摇控杆外观及按键巡迹设置云台镜头的变倍增加设置云台镜头的变倍缩小设置云台镜头的聚焦增加设置云台镜头的聚焦减小设置云台镜头的光圈增大设置云台镜头的光圈缩小控制球机灯光快捷键控制球机雨刷快捷键配合数字键，选择输入设备配合数字键，选择输出通道配合数字键，选择输出窗口配合数字键，设置画面分割配合数字键，选择输入组配合数字键，选择输出组云台控制，点间巡航画面分割配合数字键，选择远程控制设备录像、录像回放录像、录像回放停止倒向回放或回放暂停时按该键正向回放正向回放时按该键暂停回放暂停时恢复回放正向回放或回放暂停时按该键倒向回放倒向回放时按该键暂停回放录像文件回放时，播放当前回放录像的上一段录像菜单内容设置时可进行向上菜单选项段跳跃录像文件回放时，播放当前播放录像的下一段录像菜单内容设置时可进行向下菜单选项段跳跃辅助键，配合数字键定义操作宏设置显示键盘屏幕菜单辅助菜单及功能键操作网络键盘外观及按键2.3 键盘接口图2-21.WIFI天线2.接地螺柱3.RS422、RS485 接口4.网络接口5.VGA接口B接口7.HDMI接口8.音频输出9.音频输入10.RS 232 串行接口11.电源接口12.电源开关3 系统菜单3.1开机与关机3.1.1 开机接好键盘电源，电源指示灯亮，正常启动后，液晶屏上显示欢迎界面，进入用户名/密码输入提示菜单。
