8051单片机 定时器及应用

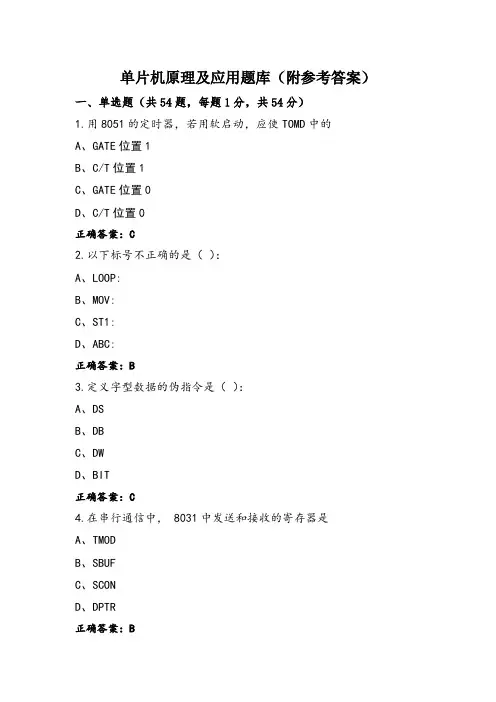

单片机原理及应用题库（附参考答案）一、单选题（共54题，每题1分，共54分）1.用8051的定时器，若用软启动，应使TOMD中的A、GATE位置1B、C/T位置1C、GATE位置0D、C/T位置0正确答案：C2.以下标号不正确的是（）：A、LOOP:B、MOV:C、ST1:D、ABC:正确答案：B3.定义字型数据的伪指令是（）：A、DSB、DBC、DWD、BIT正确答案：C4.在串行通信中， 8031中发送和接收的寄存器是A、TMODB、SBUFC、SCOND、DPTR正确答案：B5.若（SP）＝40H，当执行一条LCALL指令后，SP的值为（）：A、41HB、42HC、38HD、3FH正确答案：B6.16K程序存储器常用的芯片是EPROM是（）：A、2716B、2732C、2764D、27128E、27256F、27512正确答案：D7.10101.101B转换成十进制数是（）。

A、46.625B、23.625C、23.62D、21.625正确答案：D8.地址总线的缩写是（）：A、ABB、DBC、CBD、KB正确答案：A9.T0：定时方式，工作在方式1。

方式字TMOD=A、00HB、01HC、12HD、11H正确答案：B10.AC（PSW.6）的定义是（）A、进位标志位B、辅助进位标志位C、用户标志位D、寄存器组选择位E、溢出标志位F、奇偶标志位正确答案：B11.MCS-51单片机在同一级别里除串行口外，级别最低的中断源是A、外部中断1B、定时器T0C、定时器T1D、串行口正确答案：C12.已知 ( R0 )=20H, (20H )=36H, (21H) =17H, (36H) =34H, 执行过程如下： MOV A , @R0 MOV R0 , A MOV A , @R0 ADD A , 21H ORL A , #21H RL A MOV R2 , A RET 则执行结束（R0）= (R2)=A、（R0）=37H，（R2）=D7HB、（R0）=35H，（R2）=D5HC、（R0）=36H，（R2）=D6HD、（R0）=38H，（R2）=D8H正确答案：C13.PSW=18H时,则当前工作寄存器是( )A、0组B、1组C、2组D、3组正确答案：D14.已知(A)=7FH，(PSW)=00H，当执行RRC A指令后A的内容为（）：A、FEHB、FFHC、3FHD、BFH正确答案：C15.单片机应用程序一般存放在（）。

定时器原理及应用实验报告定时器原理及应用实验报告一、实验目的：1. 了解定时器的基本原理和工作方式；2. 学习使用定时器进行各种定时操作；3. 掌握定时器在实际应用中的一些常见使用方法。

二、实验器材：1. 8051单片机实验板；2. 电脑；3. 开发软件Keil C51；4. 适配器和连接线。

三、实验原理：定时器是一种常见的计时设备，用于测量时间的间隔或周期。

在8051单片机中，定时器可通过内部的计数器和控制寄存器实现。

在本次实验中，使用T0定时器作为实验对象。

四、实验步骤：1. 打开Keil C51软件，在新建的工程中编写程序代码；2. 配置P0口的3、4号引脚为输入模式；3. 设置T0定时器的工作模式和计时时间；4. 将定时器引脚输出的方波信号接到P1.0引脚，通过示波器观察方波信号；5. 烧录程序代码到8051单片机；6. 上电启动单片机，观察并记录示波器上的方波信号；7. 根据实验结果，分析定时器的工作原理和应用场景。

五、实验结果：根据本次实验的设置，T0定时器的工作模式为模式1，计时时间为1秒。

在示波器上观察到定时器引脚输出的方波信号的频率为1Hz，即每秒产生一个高电平和一个低电平。

六、分析与讨论：根据实验结果可知，T0定时器在计时时间到达后会产生一个中断，并且在中断时改变定时器引脚的电平。

在实际应用中，可以通过定时器来实现各种需要精确计时的操作，如定时采集数据、测量时间间隔等。

七、实验总结：通过本次实验，我们了解了定时器的基本原理和工作方式，并学习了如何使用定时器进行各种定时操作。

定时器在实际应用中具有广泛的用途，可以实现许多需要精确计时的功能。

掌握定时器的使用方法对于单片机的开发和应用具有重要意义。

八、实验感想：本次实验使我更加深入地了解了定时器的原理和应用，掌握了一些常见的定时操作方法。

定时器在微控制器系统中有着广泛的应用，对于提高系统的稳定性和可靠性有着重要作用。

通过实验的操作，我对定时器的使用和工作原理有了更加深入的认识，对于今后在单片机开发中的应用和调试能力的提高有着积极的促进作用。

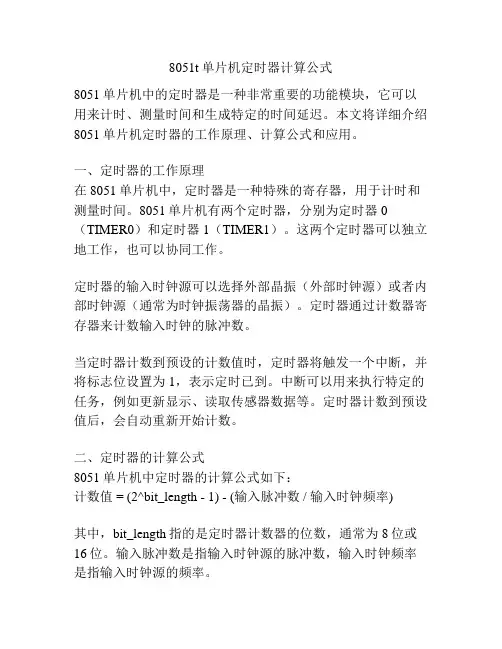

8051t单片机定时器计算公式8051单片机中的定时器是一种非常重要的功能模块，它可以用来计时、测量时间和生成特定的时间延迟。

本文将详细介绍8051单片机定时器的工作原理、计算公式和应用。

一、定时器的工作原理在8051单片机中，定时器是一种特殊的寄存器，用于计时和测量时间。

8051单片机有两个定时器，分别为定时器0（TIMER0）和定时器1（TIMER1）。

这两个定时器可以独立地工作，也可以协同工作。

定时器的输入时钟源可以选择外部晶振（外部时钟源）或者内部时钟源（通常为时钟振荡器的晶振）。

定时器通过计数器寄存器来计数输入时钟的脉冲数。

当定时器计数到预设的计数值时，定时器将触发一个中断，并将标志位设置为1，表示定时已到。

中断可以用来执行特定的任务，例如更新显示、读取传感器数据等。

定时器计数到预设值后，会自动重新开始计数。

二、定时器的计算公式8051单片机中定时器的计算公式如下：计数值 = (2^bit_length - 1) - (输入脉冲数 / 输入时钟频率)其中，bit_length指的是定时器计数器的位数，通常为8位或16位。

输入脉冲数是指输入时钟源的脉冲数，输入时钟频率是指输入时钟源的频率。

以定时器0为例，如果定时器计数器为8位，输入时钟源的频率为12MHz，我们希望计时1秒，则计算公式为：计数值 = (2^8 - 1) - (12,000,000 / 1)= 255 - 12,000,000≈ 220所以，定时器0的计数值应设置为220，当定时器0计数值达到220时，定时器将触发中断。

三、定时器的应用定时器在8051单片机中有广泛的应用，以下是几个常见的应用场景：1. 延时功能定时器可以用来实现延时功能，例如让LED灯闪烁或者执行一些需要等待的操作。

通过设置定时器的计数值和输入时钟频率，可以实现一定时间的延迟。

2. 计时功能定时器可以用来计时，例如用于计算程序执行的时间、测量某些事件的持续时间等。

实验三 定时器实验 ——循环彩灯实验1、 实验目的1. 学习8051内部计数器的使用和编程方法。

2. 进一步掌握中断处理程序的编写方法。

2、 实验原理1. 定时常数的确定定时器/计数器的输入脉冲周期与机器周期一样，为振荡频率的1/12。

比如实验中时钟频率为12MHZ，现要采用中断方法来实现0.5秒延时，要在定时器1中设置一个时间常数，使其每隔0.05秒产生一次中断，CPU响应中断后将RO中计数值减一，令RO=0AH,即可实现0.5秒延时。

初值＝65536－500002. 初始化程序包括定时器初始化和中断系统初始化，主要是对IP、IE、TCON、TMOD的相应位进行正确的设置，并将时间常数送入定时器中。

3. 设计中断服务程序和主程序中断服务程序除了要完成计数减一工作外，还要将时间常数重新送入定时器中，为下一次中断做准备。

主程序则用来控制发光二极管按要求顺序燃灭。

3、 实验要求由8051内部定时器1按方式1工作，即作为16位定时器使用，每0.05秒钟T1溢出中断一次。

P1口的P1.0~P1.7分别接发光二极管的L1~L8。

要求编写程序模拟一循环彩灯。

彩灯变化花样可自行设计。

建议变化花样为：L1、L2、…L8依次点亮；L1、L2、…L8依次熄灭；L1、L2、…L8全亮、全灭。

各时序间隔为0.5秒。

让发光二极管按以上规律循环显示下去。

4、 实验连线P1.0~P1.7分别接发光二极管L1~L8即可。

5、 程序org 0000hLjmp mainorg 000BhLjmp INTTorg 0100hmain:mov sp,#60h /*设置堆栈指针mov TMOD,#01h /*设置TMOD，仅由TRx控制中断，定时器模式，工作方式1mov TH0,#3CHMOV TL0,#0B0H /*设置初值x=65536-50000 (12M晶振)SETB EA /*开中断SETB ET0 /*开定时器中断T0SETB TR0 /*启动定时器MOV R1,#8 /*中断子程序工作方式1的工作次数MOV R2,#8 /*中断子程序工作方式2的工作次数MOV R3,#1 /*中断子程序工作方式3的工作次数MOV R0,#0AH /*延时次数（产生中断的次数）MOV A,#0FFHWAIT1:AJMP WAIT1INTT:MOV TH0,#3CHMOV TL0,#0B0H /*计数器赋初值DJNZ R0,RETT /*R0减1后判断延时的次数是否足够，足够顺序执行，不足够跳中断返回CJNE R1,#0,INTT1 /*判断彩灯工作方式1工作是否完毕，完毕顺序执行下一种方式，未完毕跳转继续执行此种方式CJNE R2,#0,INTT2 /*判断彩灯工作方式2工作是否完毕，完毕顺序执行下一种方式，未完毕跳转继续执行此种方式CJNE R3,#0,INTT3 /*判断彩灯工作方式3工作是否完毕，完毕顺序执行下一种方式，未完毕跳转继续执行此种方式 JMP INTT4 /*跳转执行第4种方式INTT1:MOV R0,#0AH /*重新向延时次数计数器赋初值CLR C /*C清零RLC A /*带进位左循环移位，低位移入0，即LED相继点亮（低电平亮）DEC R1 /*工作次数减1JMP RETT /*跳中断返回INTT2:MOV R0,#0AHSETB C /*C置1RRC A /*带进位右循环移位，高位移入1，即LED相继熄灭（低电平灭）DEC R2JMP RETTINTT3:MOV R0,#0AHMOV A,#0 /*8位LED灯全部点亮DEC R3JMP RETTINTT4:MOV R0,#0AHMOV P1,#0FFH /*8位LED灯全部熄灭MOV R1,#8MOV R2,#8MOV R3,#1MOV R0,#0AHMOV A,#0FFH /*重新装入相应初值，循环执行彩灯的四种工作方式JMP INTTRETT:MOV P1,A /*输出彩灯的各种状态RETIEND6、 结论通过本次试验掌握了8051内部计数器的使用和编程方法。

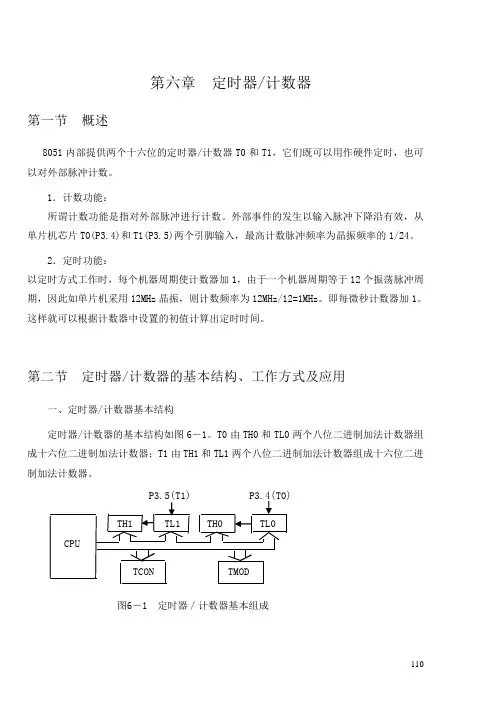

第六章定时器/计数器第一节概述8051内部提供两个十六位的定时器/计数器T0和T1，它们既可以用作硬件定时，也可以对外部脉冲计数。

1．计数功能：所谓计数功能是指对外部脉冲进行计数。

外部事件的发生以输入脉冲下降沿有效，从单片机芯片T0(P3.4)和T1(P3.5)两个引脚输入，最高计数脉冲频率为晶振频率的1/24。

2．定时功能：以定时方式工作时，每个机器周期使计数器加1，由于一个机器周期等于12个振荡脉冲周期，因此如单片机采用12MHz晶振，则计数频率为12MHz/12=1MHz。

即每微秒计数器加1。

这样就可以根据计数器中设置的初值计算出定时时间。

第二节定时器/计数器的基本结构、工作方式及应用一、定时器/计数器基本结构定时器/计数器的基本结构如图6－1。

T0由TH0和TL0两个八位二进制加法计数器组成十六位二进制加法计数器；T1由TH1和TL1两个八位二进制加法计数器组成十六位二进制加法计数器。

图6－1 定时器／计数器基本组成110二、定时器/计数器控制寄存器1．定时器方式控制寄存器TMOD定时器方式控制寄存器地址89H，不可位寻址。

TMOD寄存器中高4位定义T1，低4位定义T0。

其中M1，M0用来确定所选工作方式如表6—1：定时／计数器T1 定时／计数器T0111定时器控制寄存器TCON地址88H，可以位寻址，TCON主要用于控制定时器的操作及中断控制。

有关中断内容在第四章已说明。

此处只对定时控制功能加以介绍。

表6—2给出了TCON有关控制位功能：系统复位时，TMOD和TCON寄存器的每一位都清零。

112113三、工作方式及应用用户可通过编程对专用寄存器TMOD 中的M1，M0位的设置，选择四种操作方式。

（一）方式0（以T0为例）在此方式中，定时寄存器由TH0的8位和TL0的5位（其余位不用）组成一个13位计数器。

当GATE=0时，只要TCON 中的TR0为1，13位计数器就开始计；当GATE=1以及TR0=1时，13位计数器是否计数取决于INT0引脚信号，当INT0由0变1时开始计数，当INT0由1变为0时停止计数。

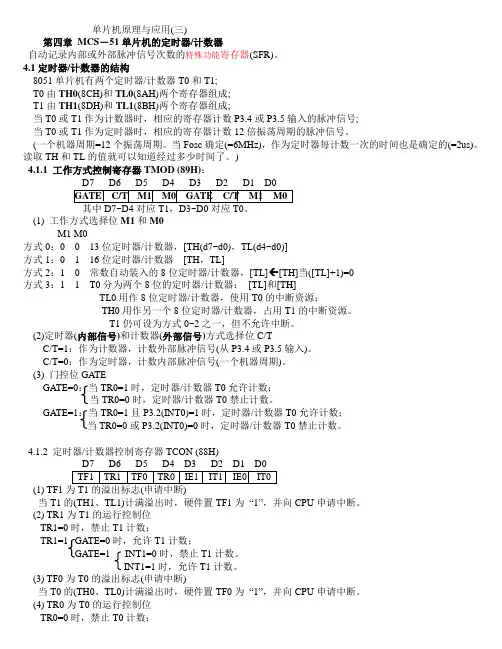

单片机原理与应用(三)第四章MCS－51单片机的定时器/计数器自动记录内部或外部脉冲信号次数的特殊功能寄存器(SFR)。

4.1定时器/计数器的结构8051单片机有两个定时器/计数器T0和T1;T0由TH0(8CH)和TL0(8AH)两个寄存器组成;T1由TH1(8DH)和TL1(8BH)两个寄存器组成;当T0或T1作为计数器时，相应的寄存器计数P3.4或P3.5输入的脉冲信号;当T0或T1作为定时器时，相应的寄存器计数12倍振荡周期的脉冲信号。

(一个机器周期=12个振荡周期。

当Fosc确定(=6MHz)，作为定时器每计数一次的时间也是确定的(=2us)。

读取TH和TL的值就可以知道经过多少时间了。

)4.1.1 工作方式控制寄存器TMOD (89H)：D7 D6 D5 D4 D3 D2 D1 D0GATE C/T M1 M0 GATE C/T M1 M0其中D7~D4对应T1，D3~D0对应T0。

(1) 工作方式选择位M1和M0M1 M0方式0：0 0 13位定时器/计数器，[TH(d7~d0)，TL(d4~d0)]方式1：0 1 16位定时器/计数器[TH，TL]方式2：1 0 常数自动装入的8位定时器/计数器，[TL] [TH]当([TL]+1)=0方式3：1 1 T0分为两个8位的定时器/计数器：[TL]和[TH]TL0用作8位定时器/计数器，使用T0的中断资源；TH0用作另一个8位定时器/计数器，占用T1的中断资源。

T1仍可设为方式0~2之一，但不允许中断。

(2)定时器(内部信号)和计数器(外部信号)方式选择位C/TC/T=1：作为计数器，计数外部脉冲信号(从P3.4或P3.5输入)。

C/T=0：作为定时器，计数内部脉冲信号(一个机器周期)。

(3) 门控位GATEGATE=0：当TR0=1时，定时器/计数器T0允许计数；当TR0=0时，定时器/计数器T0禁止计数。

GATE=1：当TR0=1且P3.2(INT0)=1时，定时器/计数器T0允许计数；当TR0=0或P3.2(INT0)=0时，定时器/计数器T0禁止计数。

c8051f单片机原理及应用C8051F单片机是由Silicon Laboratories公司推出的一款高性能、低功耗、集成度高的8位单片机系列，它采用了高速8051内核，具有快速的执行速度和高效的计算能力，适用于各种应用领域。

本文将详细介绍C8051F单片机的原理和应用。

一、C8051F单片机原理1.8051内核C8051F单片机采用了高速的8051内核，它包含了一个中央处理器（CPU）、存储器、输入/输出端口、定时器/计数器、串行接口等模块。

8051内核具有简单易学、易于控制和可靠性高等特点，被广泛应用于各种嵌入式系统中。

2.存储器C8051F单片机的存储器包括闪存、RAM和EEPROM。

其中，闪存用于存储程序代码，RAM用于存储数据，EEPROM用于存储非易失性数据。

C8051F单片机的存储器容量从4KB到128KB不等，可以满足不同应用的需求。

3.输入/输出端口C8051F单片机的输入/输出端口包括数字输入/输出端口和模拟输入/输出端口。

数字输入/输出端口用于连接数字设备，模拟输入/输出端口用于连接模拟设备。

C8051F单片机的输入/输出端口可以通过软件配置，实现各种功能。

4.定时器/计数器C8051F单片机的定时器/计数器包括多个独立的定时器和计数器，它们可以通过软件配置，实现各种计时和计数功能。

5.串行接口C8051F单片机的串行接口包括SPI接口、I2C接口和UART接口。

它们可以用于与外部设备进行通信，实现数据交换和控制。

二、C8051F单片机应用C8051F单片机广泛应用于各种嵌入式系统中，例如：工业控制、智能家居、医疗设备、电子仪器等。

1.工业控制C8051F单片机可以用于各种工业控制系统中，如温度控制、湿度控制、压力控制等。

它具有高速的运算能力和丰富的输入/输出端口，可以实现复杂的控制算法和实时控制。

2.智能家居C8051F单片机可以用于智能家居系统中，如智能灯光控制、智能窗帘控制、智能门锁控制等。

51单片机定时时钟工作原理51单片机（也被称为8051微控制器）的定时器/计数器是一个非常有用的功能，它允许用户在特定的时间间隔内执行任务。

下面是其基本工作原理：1. 结构：8051单片机通常包含两个定时器/计数器，称为Timer0和Timer1。

每个定时器都有一个16位的计数器，可以用来跟踪经过的时间或事件。

2. 时钟源：定时器的核心是一个振荡器或外部时钟源，为计数器提供脉冲。

通常，这个时钟源可以是内部的，也可以是外部的。

内部时钟源通常基于系统时钟，而外部时钟源则直接从外部硬件输入。

3. 计数过程：每当振荡器产生一个脉冲，计数器就会增加（对于向上计数的定时器）或减少（对于向下计数的定时器）一个单位。

这取决于定时器的模式。

4. 溢出：当计数器达到其最大值（对于向上计数的定时器）或达到0（对于向下计数的定时器）时，会发生溢出事件。

这会导致一个中断，可以用来执行特定的任务或操作。

5. 分频：在某些模式下，计数器的输出可以用来分频系统时钟，从而产生更精确的定时器时钟。

6. 预分频器：预分频器允许用户设置一个值，该值决定了振荡器的输入脉冲被分频的次数。

这有助于控制计数器的速度，从而控制定时器的精度。

7. 工作模式：8051微控制器支持多种定时器模式，包括正常模式、自动重装载模式和比较模式。

每种模式都有其特定的应用和行为。

8. 中断：当定时器溢出时，可以产生一个中断。

这意味着微控制器可以暂时停止当前的任务，转而处理与定时器相关的特定任务。

通过合理配置和使用这些定时器/计数器，开发人员可以在8051单片机上实现精确的时间控制和事件调度。

这对于实现诸如延时、精确计时和脉冲生成等功能非常有用。

51单片机定时器设置51单片机，也被称为8051微控制器，是一种广泛应用的嵌入式系统。

它具有4个16位的定时器/计数器，可以用于实现定时、计数、脉冲生成等功能。

通过设置相应的控制位和计数初值，可以控制定时器的启动、停止和溢出等行为，从而实现精确的定时控制。

确定应用需求：首先需要明确应用的需求，包括需要定时的时间、计数的数量等。

根据需求选择合适的定时器型号和操作模式。

设置计数初值：根据需要的定时时间，计算出对应的计数初值。

计数初值需要根据定时器的位数和时钟频率进行计算。

设置控制位：控制位包括定时器控制寄存器（TCON）和中断控制寄存器（IE）。

通过设置控制位，可以控制定时器的启动、停止、溢出等行为，以及是否开启中断等功能。

编写程序代码：根据需求和应用场景，编写相应的程序代码。

程序代码需要包括初始化代码和主循环代码。

调试和测试：在完成设置和编程后，需要进行调试和测试。

可以通过观察定时器的状态和输出结果，检查定时器是否按照预期工作。

计数初值的计算要准确，否则会影响定时的精度。

控制位的设置要正确，否则会导致定时器无法正常工作。

需要考虑定时器的溢出情况，以及如何处理溢出中断。

需要考虑定时器的抗干扰能力，以及如何避免干扰对定时精度的影响。

需要根据具体应用场景进行优化，例如调整计数初值或控制位等，以达到更好的性能和精度。

51单片机的定时器是一个非常实用的功能模块，可以用于实现各种定时控制和计数操作。

在进行定时器设置时，需要注意计数初值的计算、控制位的设置、溢出处理以及抗干扰等问题。

同时需要根据具体应用场景进行优化，以达到更好的性能和精度。

在实际应用中，使用51单片机的定时器可以很方便地实现各种定时控制和计数操作，为嵌入式系统的开发提供了便利。

在嵌入式系统和微控制器领域，51单片机因其功能强大、使用广泛而备受。

其中，定时器中断功能是51单片机的重要特性之一，它为系统提供了高精度的定时和计数能力。

本文将详细介绍51单片机定时器中断的工作原理、配置和使用方法。

单片机实验报告G A T EC /TM 1M 0G A T EC /TM 1M 0TH1TL1TH0TL0T1方式T1引脚T0引脚机器周期脉冲内部总线TMODTCON 外部中断相关位T F 1T R 1T F 0T R 0实验五 定时/计数器实验一、实验目的1．学习8051内部定时/计数器的工作原理及编程方法； 2．掌握定时/计数器外扩中断的方法。

二、实验原理8051单片机有2个16位的定时/计数器：定时器0（T0）和定时器1（T1）。

它们都有定时器或事件计数的功能，可用于定时控制、延时、对外部事件计数和检测等场合。

T0由2个特殊功能寄存器TH0和TL0构成，T1则由TH1和TL1构成。

作计数器时，通过引脚T0（P3.4）和T1（P3.5）对外部脉冲信号计数，当输入脉冲信号从1到0的负跳变时，计数器就自动加1。

计数的最高频率一般为振荡频率的1/24。

定时/计数器的结构：定时/计数器的实质是加1计数器（16位），由高8位和低8位两个寄存器组成。

TMOD 是定时/计数器的工作方式寄存器，确定工作方式和功能；TCON 是控制寄存器，控制T0、T1的启动和停止及设置溢出标志。

计数器初值的计算：设计数器的最大计数值为M(根据不同工作方式，M 可以是213、216或28)，则计算初值X的公式如下：X=M-要求的计数值（十六进制数）定时器初值的计算：在定时器模式下，计数器由单片机主脉冲fosc经12分频后计数。

因此，定时器定时初值计算公式：X=M-(要求的定时值)/(12/fosc)80C51单片机定时/计数器的工作由两个特殊功能寄存器控制。

TMOD用于设置其工作方式；TCON用于控制其启动和中断申请。

❖工作方式寄存器TMOD：工作方式寄存器TMOD用于设置定时/计数器的工作方式，低四位用于T0，高四位用于T1。

其格式如下：GATE：门控位。

GATE＝0时，只要用软件使TCON中的TR0或TR1为1，就可以启动定时/计数器工作；GATA＝1时，要用软件使TR0或TR1为1，同时外部中断引脚或也为高电平时，才能启动定时/计数器工作。
