摄像机常见故障与解决
一. 无图像 1. 检查电源是否达到摄像机所要求的电压、电流(可以断电测试或者换电源，用完用表测试，摄像机尾板电源指示灯有没有亮)。防水机挡住光敏电阻看红外灯是否亮 2. 检查视频线是否通路，防水机器配的视频线是否接触不好。 3. 检查摄像机光圈(自动光圈可以调电位器)是否打开，摄像机镜头盖是否打开。 4. CCD盖是否拿开。
5. 视频线是否过长信号衰减。
二.图像模糊不清楚 1.枪机镜头焦距是否调好，(长焦的镜头需要调节摄像机的后焦)。
D是否搞脏(用棉签加酒精擦洗) 3.镜头是否搞脏(用棉签加酒精擦洗) 4.红外摄像机防水玻璃是否搞脏(用棉签加酒精擦洗) 5.红外摄像机镜头有指纹或雾水(用棉签擦干净)头焦距是否调好，(长焦的镜头需要调节摄像机的后焦)。
录像机常见故障与解决
嵌入式DVR硬盘录像机常见故障处理办法
系统故障
1. 无法开机 此类故障现象一般多为电源不良所引起，请更换电源以后再进行测试。
2. 遥控器无法控制主机，但前面板按键可以控制 此类故障出现是因为前面板上无法接受到遥控器信号，请更换前面板测试。
3. 遥控器或前面板都无法控制主机 此类故障出现多为报警板上有短路所引起，请断开所有外部设备后在测试，若问题依然存在，请依次更换报警板和前面板再测试。
4. 进入系统后反复重启 此类故障出现多为主板时钟问题，或者某一路无视频输出引起，也有硬盘问题引起，请确认。
5. 开机后主机长鸣报警 此类故障出现多为主板单片机不良，或因用户非法外接外设导致烧毁主板所至，建议先取下主板观察有无烧毁痕迹，再更换主板单片机测试。
6. 电源ATX接口不良 此故障电源能加电启动，但是与主板ATX接口不良或松动造成。
7. 电源电压输出不稳定 此故障电源能加电启动，但是输出的电压值低于标称值，导致不能给外设提供稳定的功率，导致系统在接有外设时，系统不能正常的启动及运行。

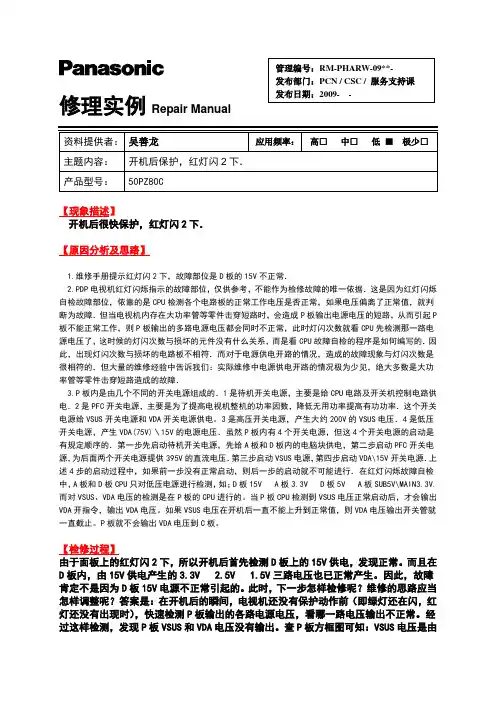

修理实例Repair Manual
资料提供者： 吴善龙 应用频率： 高□ 中□ 低 ■ 极少□
主题内容： 开机后保护，红灯闪2下．
产品型号： 50PZ80C
【现象描述】
开机后很快保护，红灯闪2下．
【原因分析及思路】
1.维修手册提示红灯闪2下，故障部位是D板的15V不正常．
2.PDP电视机红灯闪烁指示的故障部位，仅供参考，不能作为检修故障的唯一依据．这是因为红灯闪烁自检故障部位，依靠的是CPU检测各个电路板的正常工作电压是否正常，如果电压偏离了正常值，就判断为故障．但当电视机内存在大功率管等零件击穿短路时，会造成P板输出电源电压的短路，从而引起P板不能正常工作，则P板输出的多路电源电压都会同时不正常，此时灯闪次数就看CPU先检测那一路电源电压了，这时候的灯闪次数与损坏的元件没有什么关系，而是看CPU故障自检的程序是如何编写的．因此，出现灯闪次数与损坏的电路板不相符．而对于电源供电开路的情况，造成的故障现象与灯闪次数是很相符的．但大量的维修经验中告诉我们：实际维修中电源供电开路的情况极为少见，绝大多数是大功率管等零件击穿短路造成的故障．
3.P板内是由几个不同的开关电源组成的．1是待机开关电源，主要是给CPU电路及开关机控制电路供电．2是PFC开关电源，主要是为了提高电视机整机的功率因数，降低无用功率提高有功功率．这个开关电源给VSUS开关电源和VDA开关电源供电。3是高压开关电源，产生大约200V的VSUS电压．4是低压开关电源，产生VDA(75V)＼15V的电源电压．虽然P板内有4个开关电源，但这4个开关电源的启动是有规定顺序的．第一步先启动待机开关电源，先给A板和D板内的电脑块供电，第二步启动PFC开关电源，为后面两个开关电源提供395V的直流电压．第三步启动VSUS电源，第四步启动VDA\15V开关电源．上述4步的启动过程中，如果前一步没有正常启动，则后一步的启动就不可能进行．在红灯闪烁故障自检中，A板和D板CPU只对低压电源进行检测，如；D板15V A板3.3V D板5V A板SUB5V\MAIN3.3V.而对VSUS、VDA电压的检测是在P板的CPU进行的。当P板CPU检测到VSUS电压正常启动后，才会输出VDA开指令，输出VDA电压。如果VSUS电压在开机后一直不能上升到正常值，则VDA电压输出开关管就一直截止。P板就不会输出VDA电压到C板。
松下伺服驱动器故障报警内容和处理方法
代码：11
保护功能:控制电源欠电压
故障原因:控制电源逆变器上P、N间电压低于规定值。
1）交流电源电压太低。瞬时失电。
2）电源容量太小。电源接通瞬间的冲击电流导致电压跌落。
3）驱动器（内部电路）有缺陷。
应对措施：测量L1C、L2C和r、t之间电压。
1）提高电源电压。更换电源。
2）增大电源容量。
3）请换用新的驱动器。
代码：12
保护功能:过电压
故障原因:电源电压高过了允许输入电压的范围。逆变器上P、N间电压超过了规定值。电源电压太高。存在容性负载或UPS（不间断电源），使得线电压升高。
1）未接再生放电电阻。
2）外接的再生放电电阻不匹配，无法吸收再生能量。
3）驱动器（内部电路）有缺陷。
应对措施:测量L1、L2和L3之间的相电压。配备电压正确的电源。排除容性负载。
1）用电表测量驱动器上P、B间外接电阻阻值。如果读数是“∞”，说明电阻没有真正地接入。请换一个。
2）换用一个阻值和功率符合规定值的外接电阻。
3）请换用新的驱动器。
代码:13
保护功能:主电源欠电压
故障原因:当参数Pr65（主电源关断时欠电压报警触发选择）设成1时，L1、L3相间电压发生瞬时跌落，但至少是参数Pr6D（主电源关断检测时间）所设定的时间；或者，在伺服使能（Servo-ON）状态下主电源逆变器P-N间相电压下降到规定值以下。
1）主电源电压太低。发生瞬时失电。
2）发生瞬时断电。
3）电源容量太小。电源接通瞬间的冲击电流导致电压跌落。
4）缺相：应该输入3相交流电的驱动器实际输入的是单相电。
5）驱动器（内部电路）有缺陷。
应对措施:测量L1、L2、L3端子之间的相电压。
1）提高电源电压。换用新的电源。排除电磁继电器故障后再重新接通电源。
2）检查Pr6D设定值，纠正各相接线。
3）请参照“附件清单”，增大电源容量。
4）正确连接电源的各相（L1、L2、L3）线路。单相电源请只接L1、L3端子。
嵌入式硬盘录像机常见故障及解决
1、插上220V电源后，打开电源开关，面板“POWER”灯不亮，机箱风扇不转。
1)电源线坏；
2)开关电源坏。
2、插上220V电源后，打开电源开关，面板“POWER”灯亮且为绿色，但机箱风扇不转。
1)面板电缆线坏；
2)面板坏。
3、插上220V电源后，打开电源开关，面板“POWER”灯亮且为绿色，但是面板其余指示灯立刻全部亮起，且机箱风扇不转。
1)主板上ATX插头松动，未插到底。
4、故障现象：硬盘录像机开机后，不断地重启，且每隔10秒左右发出一次“嘀”的叫声。
1)升级了错误的程序；
2)压缩板坏；
3)主板坏。
5、硬盘录像机开机后，V-OUT上连接的监视器无图像。
1)监视器所连接的视频线坏；
2)硬盘录像机的接口板坏；
3)硬盘录像机的主板坏。
6、在启动时，硬盘找不到。
1)硬盘电缆线坏；
2)硬盘电源线没插；
3)硬盘坏。
7、开机后RS-232串口在字符终端界面上无输出，或者RS-232串口输出正常，但是在敲键盘时，终端界面上无响应。
1)RS-232串口电缆坏；
2)PC机的串口坏；
3)主板的RS-232串口坏。
8、硬盘录像机的RS-485接口上连接的云台不受控制。
1)RS-485接口电缆线连接不正确；
2)云台解码器类型不对；
3)主板的RS-485接口坏。
9、在客户端无法进行视音频网络传输。
1)在客户端界面上的“本地配置”中输入的硬盘录像机IP地址、端口号、用户名、密码中的一项或多项不对；
2)网络线不好；
3)主板的网络接口坏。
图像水波纹明显，出现干扰失真 ·视频接线是否存在短路或者断路，或者是虚焊以及连接不好的情况。
·视频电缆受到强电干扰，视频电缆不可以和强电线路一并走线，同时请选用质量过关的屏蔽线缆。
·在整个系统中，只能采用中心机单点接地，不能使用多点接地，否则会引起共模干扰，请将DVR主机通过机身后侧的接地螺丝接入大地。
