最新建筑信息模型应用统一标准

国家BIM技术标准

序号 发布单位 编号 标准名称 发布日期

1 住建部 GB/T51212-2016 建筑信息模型应用统一标准 2016年12月02日

2 住建部 GB/T51235-2017 建筑信息模型施工应用标准 2017年05月04日

3 住建部 GB/T51269-2017 建筑信息模型分类和编码标准 2017年10月25日

4 住建部 / 城市轨道交通工程BIM应用指南 2018年05月30日

5 住建部 JGJ/T448-2018 建筑工程设计信息模型制图标准 2019年06月01日

6 住建部 GB/T51301-2018 建筑信息模型设计交付标准 2018年12月26日

7 住建部 CJJ/T296-2019 工程建设项目业务协同平台技术标准 2019年03月20日

8 住建部 GB/T51362-2019 制造工业工程设计信息模型应用标准 2019年10月1日

9 住建部 GB/T51447-2021 建筑工程信息模型存储标准 2021年09月08日

10 住建部 / 城市信息模型（CIM）基础平台技术导则 2021年06月01日

11 交通运输部 JTG/T 2422-2021 公路工程施工信息模型应用标准 2021年02月

12 交通运输部 JTG/T 2420-2021 公路工程信息模型应用统一标准 2021年02月

13 交通运输部 JTG/T 2421-2021 公路工程设计信息模型应用标准 2021年02月

14 交通运输部 JTS/T 198—1—201 水运工程信息模型应用统一标准 2019年10月

15 民航局 MH/T 5042-2020 民用运输机场建筑信息模型应用 统一标准 2020年02月

16 铁路局 TB/T 10183-2021 铁路工程信息模型统一标准 2021年03月

地方BIM技术标准

序号 发布单位 编号 标准名称 发布日期

1 河南省住建厅 DBJ41/T201-2018 民用建筑信息模型应用标准 2018年11月

公路⼯程施⼯信息模型应⽤标准解读

2021年02月26日发布的公路工程施工信息模型应用标准

（JTG T 2422 2021，简称标准），作为公路工程行业推荐性标准，

自2021年6月1日起施行，为便于理解标准的编制背景、定位与

主要内容，切实做好贯彻实施工作，现将标准解读如下：

一、背景

公路基础设施数字化是加快交通强国建设、推动智慧公路发

展的主要内容和基础性工作。BIM技术在我国公路工程中的深入广

泛应用，加速了公路行业的数字化发展，促进了公路设计、施工、

运维技术的协调发展。为适应我国公路行业应用BIM技术的需求，

推动公路工程BIM技术的良性发展和全生命期应用，进一步提升

公路工程全生命期BIM技术的应用水平和数字化水平，我部制定

了公路工程BIM技术基础标准，确定公路设施模型架构、模型编

码、数据格式等问题，规范信息模型在公路工程全生命期应用的技

术要求，为下一步公路数字化打下基础。

二、标准定位标准旨在规范公路工程施工阶段BIM技术应用的基本要求，

明确模型要求、应用、交付的技术内容，实现模型和信息的有效共

享、继承和传递。标准适用于公路工程施工阶段，涵盖路基路面、

桥涵、隧道、交通工程及附属设施等专业。

三、主要内容

标准在充分总结国内外相关BIM技术标准和研究成果的基础

上，从公路工程实际需求出发，制定了适合我国公路工程行业特

点、有利于BIM技术施工阶段应用的规定和要求。标准包括6章

和3个附录，分别是：1总则；2术语；3基本规定；4模型要求；

5模型应用；6交付；附录A公路工程信息模型精细度；附录B通

用施工信息属性组；附录C临时工程模型精细度。主要内容包括：

（一）模型要求：标准对公路工程信息模型在施工阶段的应用，

根据公路工程建设实际划分了施工准备、施工过程和交工验收三

个子阶段，分别对应模型精细度等级L3.5、L4.0和L5.0，旨在对

施工实施前、中、后的信息交换需求进行明晰的规定。标准规定的

模型精细度等级隶属于并支撑公路工程信息模型应用统一标准

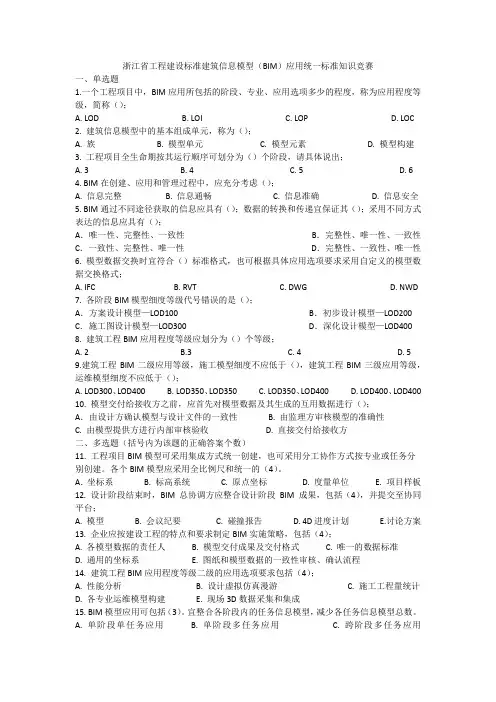

浙江省工程建设标准建筑信息模型（BIM）应用统一标准知识竞赛

一、单选题

1.一个工程项目中，BIM应用所包括的阶段、专业、应用选项多少的程度，称为应用程度等级，简称（）；

A. LOD B. LOI C. LOP D. LOC

2. 建筑信息模型中的基本组成单元，称为（）；

A. 族 B. 模型单元 C. 模型元素 D. 模型构建

3. 工程项目全生命期按其运行顺序可划分为（）个阶段，请具体说出；

A. 3 B. 4 C. 5 D. 6

4. BIM在创建、应用和管理过程中，应充分考虑（）；

A. 信息完整 B. 信息通畅 C. 信息准确 D. 信息安全

5. BIM通过不同途径获取的信息应具有（）；数据的转换和传递宜保证其（）；采用不同方式表达的信息应具有（）；

A．唯一性、完整性、一致性 B．完整性、唯一性、一致性

C．一致性、完整性、唯一性 D．完整性、一致性、唯一性

6. 模型数据交换时宜符合（）标准格式，也可根据具体应用选项要求采用自定义的模型数据交换格式；

A. IFC B. RVT C. DWG D. NWD

7. 各阶段BIM模型细度等级代号错误的是（）；

A．方案设计模型—LOD100 B．初步设计模型—LOD200

1 装配式混凝土建筑信息模型设计应用技术规范 1 范围 本文件规定了装配式混凝土建筑信息模型设计应用的总体要求、资源要求、模型要求、实施策划、协同设计、设计阶段、生产阶段、施工阶段、竣工验收、运营维护。 本文件适用于装配式混凝土建筑在建设全过程中的项目策划、设计、生产、施工阶段的建筑信息模型技术应用。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 50300 建筑工程施工质量验收统一标准 GB/T 51212 建筑信息模型应用统一标准 GB/T 51235 建筑信息模型施工应用标准 GB/T 51269 建筑信息模型分类和编码标准 GB/T 51447 建筑信息模型存储标准 JGJ/T 185 建筑工程资料管理规程 3 术语和定义 GB/T 51212、GB/T 51235界定的以及下列术语和定义适用于本文件。 建筑信息模型 building information modeling；BIM 在建设工程及设施全生命周期内，对其物理和功能特性进行数字化表达，并依此设计、施工、运营的过程和结果的总称。简称模型。 [来源：GB/T 51212—2016] 几何信息 non-geometric information 建筑模型内部和外部空间结构的几何表达。 非几何信息 non-geometric information 除几何信息之外的所有模型信息的集合。 BIM构件资源库 BIM component library 在BIM实施过程中开发、积累并经过加工处理，形成可重复利用的构件集合。 BIM协同平台 BIM component library

2 针对项目建立的多专业、多方参与的协同工作的软硬件环境，具备工作成果的归档、共享、发布、上传、交付及审核功能。 4 总体要求 应实现建设工程各相关方的协同设计、信息共享与交换。支持对工程质量、安全、能耗、成本、环境等方面的分析、检查和模拟，为项目全过程的科学决策和优化提供依据，为建设行业的提质增效、节能环保创造条件。 应涵盖装配式混凝土工程项目的全生命期，以实现全专业、全过程的信息化管理，并应在规划、设计、生产、施工、运营维护等各个阶段建立符合相应深度的可传递的装配式混凝土BIM，并对模型进行及时修正和深化。 创建、使用和管理过程中，应采取措施保证信息安全，宜采用合同条款的形式对相关过程模型应用成果进行保护。 BIM软件类型和版本以及不同专业软件的传递数据接口应满足数据交换的需求，并应对BIM交付成果文件（数据）格式、软件版本作统一规定。设计应用应包括方案设计阶段、初步设计阶段、施工图设计阶段，施工图设计的信息模型应考虑深化设计和竣工移交及运维的需求。 装配式混凝土BIM技术实施过程中，各参与方对各阶段建筑信息模型所承担的工作职责及工作范围，应与各参与方项目承包范围和承包任务一致。 数据传递及交换应准确、完整与及时。各阶段BIM及相关成果的维护应与装配式混凝土工程项目的实施进度保持同步，应做好各阶段模型数据的衔接和传递，按规定节点更新。 5 资源要求 基本要求 5.1.1 BIM设计应用应基于统一的BIM协同平台，进行设计应用资源整合，形成统一的BIM软件和构件资源库。 5.1.2 BIM设计应用资源应符合GB/T 51212的规定。 5.1.3 BIM设计应用过程和成果，应保证信息无损传递和信息安全。 BIM软件 5.2.1 BIM实施单位应根据自身整体发展战略规划及信息化技术发展水平，选择符合工程特点、规模的一种或多种BIM软件。BIM软件应包括建筑工程全生命期各阶段基于BIM的专业应用软件。 5.2.2 选择BIM软件时应对其技术水平、软件功能、协同设计能力、数据管理能力以及软件的稳定性、通用性、易用性、可扩展性、性价比等方面进行综合评估。 5.2.3 BIM软件应具有协同设计、工程量统计、深化设计、报表生成和定制开发等功能。 5.2.4 BIM软件的专业功能应符合满足专业或任务要求、相关工程建设标准及其强制性条文规定。 5.2.5 BIM软件应支持信息共享和数据互用，能满足设计相关方之间的信息传递的需求，保证信息传递的正确性和完整性。 5.2.6 BIM软件应满足各相关方的业务特点和应用需求，且支持专业功能定制开发和扩展。 5.2.7 BIM软件宜具有与物联网、移动通信、地理信息系统（GIS）等技术集成或融合的能力。 BIM协同平台 5.3.1 设计单位应根据行业特征、信息化发展规划、项目实际需求和项目管理特点建立BIM协同平台，
