DEK菜单框架

2、 从主画面进入SET UP，再进入MODE菜单，然后选择STEP，按EXIT退回主画面，按RUN运行，然后再接着按F1键，连续按该键，直到PCB自动进入，镜头移动至PCB第1个基准符号处出现下列系列菜单：
STEP：步进
HEAD：头部
FIDUCIAL SET UP：基准符号设置
ADJUST：校正
修改内容后按LEARN FIDUCIAL确定辨识分数按LOCATE FIDUCIAL，如所得分数在接受分数之上时，则OK后，按EXIT退出，接着校正另外几个PCB和钢网符号。完毕后退出，机器自动调整钢网与PCB重合。在校正过程中，菜单出现HEAD菜单时，可抬起头部进行作业。为以防万一，需用支撑杆支撑住头部。
SEARCH STEP：步进搜索
SEARCH RESET：搜索恢复
SINGLE：单一
EIXT：退出
当屏幕未发现符号或很偏时，可以使用SEARCH SEEP ADJUST菜单搜索和校正坐标，OK后进入FIDUCIAL SET UP屏幕上会显示
FIDUCIAL TYPE CIRCLE、符号形状类型
33、 BOARD STOP X：停板X方向位置
34、 BOARD STOP Y：停板Y方向位置
二、切换和校正基准符号：
1、 根据机种不同进入LOAD DATA菜单选择程式。如钢网大小不同，可抬起头部，松开两边镙丝。调节宽度OK后，降下头度，将钢网推入，进入SET UP菜单。然后再进入CHANGE SCREEN菜单，机器自动送入钢网。
四、保养：日常清洁内部锡膏渣和灰尘，定期检查排风扇和清洁，定期给滑块部分和镙杆部分加润滑油。
13、 FRONT PRESSURE：前刮刀压力
14、 REAR PRESSURE：后刮刀压力

DEK 操作说明一：机器安全标志这章主要介绍DEK机器部的各个安全标志、ESD防标志等。

它们都处于机器部或者外部比较显眼的地方。

1 警告和注意具有黄色的“WARNING,CAUTION,DANGER”字样的标签。

WARNING标志着需要操作人员或者维护人员注意可能发生的危险，这在机器部或者是机器执行某些功能的时候会发生。

如上图所示的组合警告标签，表示操作人员或者维修人员需要参考技术手册再执行操作。

下面的表格列出DEK印刷机所用警示标识及其相应的含义。

2 紧急处理DEK虽然有如1所示的警告和安全标示，但仍然会有不正当操作的情况出现而出现紧急故障或者伤害，为此，DEK提供了两个安全紧急按钮（E-stop）。

每个紧急按钮都能使机器急停，从而避免伤害。

如图所示，在机器前台的两端都有红色的按钮就是E-stop。

图1 紧急按钮位置二机器概述1如图所示为机器外部概貌①机器控制屏幕(Main Control Screen)②两侧的控制按钮(Two Button Control)③小鼠标(Mouse Trackball)④键盘(Keyboard)⑤系统启动按钮(System Button)⑥红色紧急按钮(Emergency Stop Button,E-stop)⑦主电源开关(Main Isolator)⑧印刷监控灯(Paste Roll Lamp)⑨机器状态灯(Tricoloured Beacon)2 机器控制屏幕的两种显示方式，如图所示Type1①印刷标题栏(Printe Title)②制程参数窗口(Process Parameter)③消息提示栏(Message Prompt)④主菜单(Main Menu)⑤视频窗口(Vision Data)⑥警告消息窗口(Warning Message)⑦印刷状态窗口(Printer Status)Type2①制程参数窗口(Process Parameter)②机器参数窗口(Machine Parameter)③消息提示栏(Message Prompt)④主菜单(Main Menu)⑤视频窗口(Vision Data)⑥警告消息窗口(Warning Message)⑦印刷状态窗口(Printer Status)⑧印刷标题栏(Printe Title)这两种方式可以通过Zoom in或者Zoom out来转换。

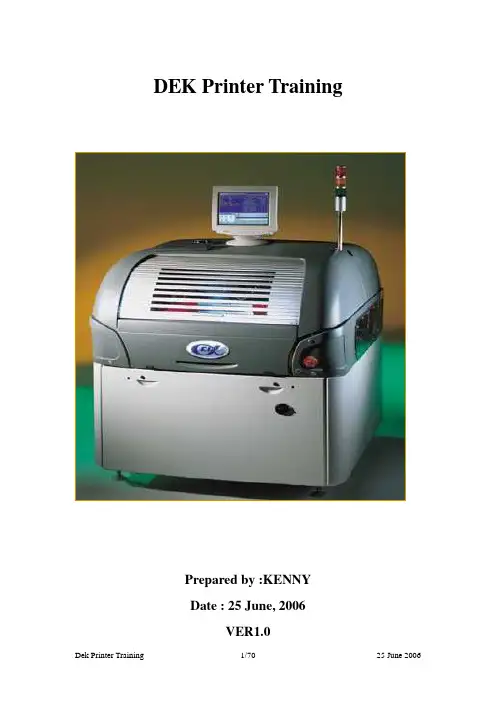

DEK Printer TrainingPrepared by :KENNYDate : 25 June, 2006VER1.01.Machine Overview机器概述DEK 710Stencil Size : 29” X 29”. If the stencil is not this size. Need to using Adapter.钢网大小: 29 寸 X 29 寸.如果不是这大小要用钢网适配器Camera: Cyber optic digital camera(Interface : IEEE1394 ,camera model is GREEN)相机用Cyber optic 数码相机(用IEEE1394连接, 相机型号 : GREEN)2XCMOS用二倍CMOS 镜头FOV=11.3 x 8.5 mm每次可照大小是11.3 x 8.5 mm15 microns per pixelFiducial Size : 0.5mm - 3.0mmConveyor type : Front Fixed , L-L,R-R,L-R,R-L(If using Right to Left, it have right feed delay time) 送板模式: 固定边在前面, 左进左出,右进右出,左进右出,右进左出(如果设定是右进左出‧，会有一延迟时间设定)PCB support : 81mm height 顶针是81mm高Setup Machine Frame Leg : 36mm & 24 mm Spanner.机器脚的板手用36mm及24mm Voltage : 230V single phase(max 10A)230伏单相电‧最大电流10安培Weight :650kg 重量650kg.Table is fixed. Stencil can adjust.抬XY固定.只可上落Ｕ，钢网可XY方向走动Screen Offset Adjust钢网走动X,Y offset : +-3 degreeX & Y正负三度X have two offset motor (Fwd & rear) X 方向有两个马达Y only have one offset motor. Y方向有一个马达Only 2 fiduical moark can setup. 只有二个MARK(PCB 2 个, 钢网2个)Board stop : Only mechnical stopper. 停板用机械气动顶住One Board detect sensor有一个看PCB的感应器Board Handling ：Minimum Size 40 x 50mmMaximum Size 508 x 508mmThickness 0.2mm - 6mmMaximum Weight 1KgWarpage Up to 8mm including PCB thicknessUnderside Clearance Programmable 3mm - 42mmOperating EnvelopeTemperature 10 - 35°C (50 - 95°F)Humidity 30 - 70% Relative Humidity (non condensing)Approx. Weight 650kgApprox. Dimensions 1314mm X 1608mm X 1825mm (Machine)2.E-STOP Button & Signal Tower紧急按纽及信号灯3.PCB Clamping & System Switch 夹板刀和开机按纽PCB clamping is very SHAPE(0.1mm Thickness). Please take care.夹板刀十分锋利(0.1mm厚)！请小心4.Left & Right Toggle Button左右两按纽控制Left & Right Toggle Button are using in Diagnostic Mode.左右两按纽控制在诊断模式用5.Power up machine.开机的次序3Check Air Pressure. Normal is 0.5Bar – 0.6Bara. If Lower than 0.3Bar will have pressure too low alarm.检查气压,正常在 0.5Bar 至 0.6 Bar.如果少于0.3 Bar 会有气压过低的报警机器开不了的3Measure the AC input power is within 230V +/- 10%. Power Consumption Max 10A.检查电源在230 伏正负百分之十内.最大电流10安培3Release E-stop Button.放开紧急停止按纽3Turn on the Main Power Switch.At Machine Front Right Middle Position. 打开总电开关在机器前面右中位置3Computer will automatic Turn on. 计算机会自动开机3Please make sure the Under screen cleaner at the Front Home position.If not, I will have an Screen Cleaner out of position Alarm要把擦网纸的部分拉到最前面原点的位置ｏ不然就会出擦网纸超出位置3Take out all Table’s tooling support pins.先把所有放在的顶针取出来3After computer boot up , it will automatic start the DEK Printer Software.当计算机开了！自动会启动DEK Printer应用程序.然后出现以下图像It will do Dongle Initialised & Vision System initialised.先启动加密狗及相机初始化If Dongle Initialised Fail, please check the USB Key & Flash disk. 如果加密狗初始失败，先检查一下加密锁及U盘有没有弄松If Vision System initialized, Please check the IEEE1394 cable to Camera & PC. 如果相机初始化失败，先检查一下IEEE1394的线有没有弄松3Press System power Blue Button. It will Perform Reference Position按蓝色的按纽，自动回到原点！3Dongle initialized3Vision system unit3Squeegees(go to front & rear squeegees home sensor)3Rising table(go to table home sensor)3Camera(go to X & Y home sensors)3Print carriage(go to print carriage home sensor)3Screen changer(X fwd , X rear & Y offset motor home position)3Rail to board width(go to rail home sensor at 508mm)3Tooling(go to lifter table home sensor)6.LOAD PRODUCT 运行程序7.SETUP MENU设定菜单WORK PARAMETER网络参数9.OPTION PARAMETER选择参数11.PERFORMANCE PARAMETER施行参数13.CREATE PRODUCT MENU建立产品14.TOOLING顶板工具Tooling Type = MAGNETIC 顶针一般都用磁铁的Board Stop X = Board Length板长 / 2 Board Stop Y = Board Width 板宽* 2/3 Setup ToolingUnder Clearance 板底的空间高度点Transport Height送板高度点Contact Height印刷板高度点Board Clamp板会夹紧点VISION HEIGHT 位置会走到看MARK 点的高度右进左出方向15.SETUP CONSUMABLES设定消耗品Select Blue Cleaner.Setup Wet Clean, Dry clean & Vacuum Clean(Max 6 sweep) 设定湿擦，干擦及真空.最多六个16.SETUP SQUEEGES设定刮刀17.SCREEN SETUP钢网类别ADJUSTMENTS AND SETTINGS Screen Depth AdjusterThe screen depth adjuster has two scales as follows:The rear of stencil to front of image scale, marked on the top of the screen depth adjuster, can be used for either centre justified or front justified stencils. The scale has both imperial and metric units as follows:•Metric - 150mm to 650mm •Imperial - 6” to 26”When using this scale the screen depth adjuster is set to the rear of stencil to front of image value. The figure below shows this measurement for both centre and front justified stencilsFigure 12-3 Rear of Stencil to Front of Image MeasurementIf the Screen is Center justified image,use Right Hand Side Marker Put the screen location. Position must the PCB width.放钢网的时侯要注意！中间开孔要看右手边！位置定了是PCB的宽度If the Screen is Edge justified image, Use Right Hand Side Marker Put the screen location. Position must the distance from Front Stencil to Front Image. 放钢网的时侯要注意！钢网边开孔的要看右手边！位置定了是钢网边开孔的长度.18.SPC SETUP统计设定19.LOAD BOARD送PCB板****Must select Auto Board.一定要用自动送PCB板20.SETUP FIDUCIAL设定MARK点.21.CONFIRM ALIGN确定校正22.Print Board & Unload Board印PCB板及送PCB板走23.RISING TABLE CHANGING PRINT POSITION更改印刷高度Go to Diagnostic Mode.一定要在诊断模式24.Squeegee print height calibration(In Diagnostic menu)•Select Calib Machine menu•Select Pressure•Select Continue•Select Step up /Step down to adjust the squeegee pressure•It will setup the Front & Rear Squeegee pressure.DEK印刷机调机教材1、正确了解程序中的每一参数在生产过程中，我们在做新程序的过程中，目前的做法是在一个老的程序的基础上进行“修改”而获得我们所需要的程序，尽管如此，我们还是有必要了解在SETUP状态下EDIT菜单中各项参数的含义和使用、调整方法。

DEK265基本操作一、机器外观1．屏幕显示器2．电源开关3．脚踏升降装置4．两个控制按钮5．按钮灯6．紧急制动键7．指示灯二、开机1. 检查机器内部有无异物,电源、气压是否正常。

2. 打开机器电源开关，释放紧急制动键。

3. 当显示屏幕上出现press system switch to initialize printer字样时，在控制面板上按下绿色SYSTEN键,机器执行初始化，开机动作完成。

三、拆卸与安装钢网1.按setup键2.按change screen键3.打开机器前盖4.将机器内钢网取出5.将新钢网插入机器内6.放下机器前盖7.按system键四、拆卸与安装刮刀1.按setup键2.按set up squeegee键3.按change squeegee键4.打开机器前盖5.装后刮刀，注意检查刀座水平、刀口方向及螺丝是否拧紧6．装前刮刀，注意检查刀座水平、刀口方向及螺丝是否锁紧7．放下机器前盖8.按system键五、更换擦网纸和溶剂补充1. 按head键2.按下两个控制键升起机器印刷头,用支撑棒顶住印刷头.3.打开溶剂盒的螺旋盖,倒入溶剂,再扭紧螺旋盖.4.取下已用完的擦网纸a bc d5.换上新的擦网纸a b c d e f正确的擦网方向图示6. 取开支撑棒, 按下两个控制键降下印刷头.7.按下system键六、添加锡浆机器准备运行时添加锡浆1.按Paste Load键2.按Manual Load键3.打开机器前盖4.将锡浆凃覆于钢网上5.放下机器前盖6. 按system键7.按Continue键8. 按Exit键机器运行时添加锡浆 1．按Paste Load键2. 按Manual Load键3. 打开机器前盖4. 将锡浆凃覆于钢网上5.放下机器前盖6. 按system键7. 按Continue键8. 按Exit键七、生产运行1．按Setup键2．按Mode键，在显示屏幕上为Auto模式3.按Exit键4.按Run键机器正常生产时的显示菜单为：按End Run键为机器在完成当块印刷后停止工作按Stop Cycle键为机器立刻停止动作按 Paste Load键为加入新锡浆按Clean Screen键为清洗钢网八、关机1．检查机器内部有无异物。
