人防设计要点之结构篇广东中人内部培训资料

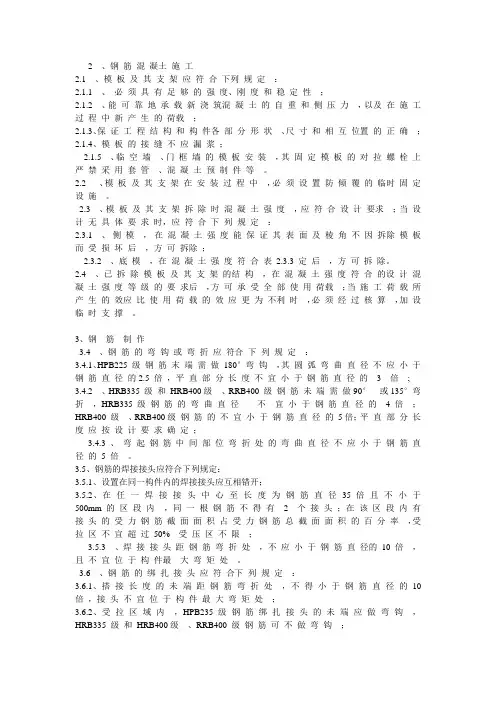

2 、钢筋混凝土施工2.1 、模板及其支架应符合下列规定：2.1.1 、必须具有足够的强度、刚度和稳定性；2.1.2 、能可靠地承载新浇筑混凝土的自重和侧压力，以及在施工过程中新产生的荷载；2.1.3、保证工程结构和构件各部分形状、尺寸和相互位置的正确；2.1.4、模板的接缝不应漏浆；2.1.5 、临空墙、门框墙的模板安装，其固定模板的对拉螺栓上严禁采用套管、混凝土预制件等。

2.2 、模板及其支架在安装过程中，必须设置防倾覆的临时固定设施。

2.3 、模板及其支架拆除时混凝土强度，应符合设计要求；当设计无具体要求时，应符合下列规定：2.3.1 、侧模，在混凝土强度能保证其表面及棱角不因拆除模板而受损坏后，方可拆除；2.3.2 、底模，在混凝土强度符合表2.3.3 定后，方可拆除。

2.4 、已拆除模板及其支架的结构，在混凝土强度符合的设计混凝土强度等级的要求后，方可承受全部使用荷载；当施工荷载所产生的效应比使用荷载的效应更为不利时，必须经过核算，加设临时支撑。

3、钢筋制作3.4 、钢筋的弯钩或弯折应符合下列规定：3.4.1、HPB225 级钢筋末端需做180°弯钩，其圆弧弯曲直径不应小于钢筋直径的2.5 倍，平直部分长度不宜小于钢筋直径的 3 倍; 3.4.2 、HRB335 级和HRB400级、RRB400 级钢筋未端需做90°或135°弯折，HRB335 级钢筋的弯曲直径不宜小于钢筋直径的 4 倍；HRB400 级、RRB400级钢筋的不宜小于钢筋直径的5倍；平直部分长度应按设计要求确定；3.4.3 、弯起钢筋中间部位弯折处的弯曲直径不应小于钢筋直径的5 倍。

3.5、钢筋的焊接接头应符合下列规定：3.5.1、设置在同一构件内的焊接接头应互相错开；3.5.2、在任一焊接接头中心至长度为钢筋直径35倍且不小于500mm 的区段内，同一根钢筋不得有 2 个接头；在该区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率，受拉区不宜超过50% 受压区不限；3.5.3 、焊接接头距钢筋弯折处，不应小于钢筋直径的10 倍，且不宜位于构件最大弯矩处。

（二）定期检查和维修保养制度。人民防空主管部门或者有关单位应当针对不同类型的工 程，规定定 期检查和维修保养的次数、时间和内容，并列入单位和个人年度工作目标进行 考核。
（三）消防管理制度。人民防空主管部门或者有关单位应当根据人民防空工程实际情况， 按照消防法律、法规加强消防管理，落实消防安全责任，制定各项消防安全管理制度和操作 规程，经常组织防火检查，及时发现和整改火灾隐患，组织消防宣传教育、培训，制定火灾 应急预案并组织演练。
1
人防工程知识培训
北京顺天通物业管理有限公司 秩序维护大队
2
一、人防的概述
1、 人民防空的概念 人防是人民防空的简称，指的是动员和组织人民群众防备敌人空中袭击、消除空袭后果所
采取的措施和行动 。它同国土防空、野战防空共同组成国家防空体系，是现代国防的重要组 成部分。其目的是保护人民生命、财产的安全，减少国民经济损失，保存战争潜力。
程、配套工程。 6、按工程等级分简易工程、等级工程。
简易工程-不具备完善的“防护”功能的人防工程。 等级工程-具备完善的“防护”功能的人防工程。 甲类：防核武器、常规武器、化学武器和生化武器。共分九级，常用的有核五级、 核六级和核6B级。 乙类：防常规武器、化学武器和生化武器。共分六级，常见的有常5级、常六级。
2、人防工程按构筑形式可分地道工程、坑道工程、堆积式工程和掘开式工程 3、人防工程按战时功能可分为指挥通信工程、防空专业队工程、人员掩蔽工程和其
他配套工程。 4、人防工程按建造时间可分为早期工程—八十年代以前建筑的人防工程；新建工
程—八十年代以后建筑的人防工程。 5、人防工程按功能用途分指挥工程、医疗救护工程、防空专业队工程、人员掩蔽工
功能；可以增强地面建筑的抗震能力，减轻灾害破坏程度；可以减缓城市人口密集、地面交 通拥挤的矛盾；可以开发利用地下空间，保护生态环境，促进资源的优化配置和可持续发展， 是现代化城市建设的必要要求。

常规武器破坏作用
▪ 整体破坏作用 ▪ 局部破坏作用 ▪ 多弹重复打击
一般防空地下室不考虑抗 炸弹直接命中。
3
武器破坏效应与工程防护措施
武器破坏效应
—— 生化武器破坏效应
化学武器是指利用化学毒剂达到杀伤人员、毁坏植物为目的的兵器。 化学武器的典型毒剂是沙林和V.X.。
生物武器是依靠各种致病性微生物（细菌、立克次体、衣原体和病 毒等）以及用细菌所产生的毒素来达到杀伤人员和牲畜的武器，其施放 手段与化学武器相似。
化学武器特性 生物武器特性
剧毒性 多样性 流动性 持续性 局限性 经
济
致病性 传染性 迟缓性 局限性
性
3 武器破坏效应与工程防护措施
武器破坏效应
—— 城市次生灾害
城市次生灾害主要是指由战争引起的全城性质的间接灾害，如城市 大火、有毒气体严重泄露、房屋大范围倒塌等。
3 武器破坏效应与工程防护措施
工程防护措施
自流排水的人防工程。
2 人防工程的分类
人防工程的分类
—— 按抗力级别划分
人防工程的抗力等级主要用以反映人防工程能够抵御敌人核 袭击能力的强弱，其性质与地面建筑的抗震裂度有些类似，是一 种国家设防能力的体现。抗力等级按防核爆炸冲击波地面超压的 大小和抗常规武器的抗力要求划分。
目前常见的面广量大的防空地下室一般为抗核武器5级、6级 和6B级，抗常规武器 5级和6级。
2、为了尽量提高出入口战时 的可靠度，应满足：
▪ 每个防护单元出入口满足一定 的数量（至少两个）
▪ 每个防护单元至少设置一个室 外出入口
▪ 出入口要尽量分散配置
3、对有抗常规武器直接命中 要求的指挥工程应按其所抗当量设 计必要的遮弹层等。
—— 对常规武器的防护

对核6B级、核6级、核5级和核4B级的防空地下 室，符合下列条件之一，计入上部建筑物影响：
①上部建筑物层数不少于二层，其底层外墙为不 低于240mm砖砌体强度的墙体，且任何一面外 墙墙面开孔面积不大于该墙面面积的50%；
②上部为单层建筑物，其承重外墙使用的材料和 开孔比例符合上述规定，且屋顶为钢筋混凝土 结构。
人防工程结构讲课
45
1、临空墙
特点： 受力大 有密闭要求（施工对拉螺栓
应按外墙防水做）
人防工程结构讲课
46
1、临空墙
配筋
人防工程结构讲课
47
2、相邻防护单元隔墙
两个相邻防护单元抗 力不同时，防护隔墙上的 等效静载两侧不同。防护 单元低的一侧所受的荷载 值高。防护单元高的一侧 所受的荷载值低。
竖向墙体计算 外墙、临空墙 防护隔墙均可按 受弯构件计算
人防工程结构讲课
48
2、相邻防护单元隔墙
配筋
人防工程结构讲课
49
3、出入口通道
① 有顶盖通道 与主体相同，可直接查表 ② 无顶盖通道 同民用挡土墙
人防工程结构讲课
50
3、出入口通道
③土中竖井 四周受力和主体结构的外墙相同
人防工程结构讲课
51
3、出入口通道
④多跑楼梯
人防工程结构讲课
52
4、防倒塌棚架
一般为地面建筑物倒塌范围以内的防倒塌棚架。 设在倒塌范围以内的出入口棚架.
棚架由现浇顶板，圈梁、钢筋混凝土柱和非承 重的脆性围护构件组成。 有相应图集 刚出了一本图集（轻质钢构）
倒塌等效静载标准值50KN/m2
人防工程结构讲课
53
五 孔口防护设备与设施
1、防护设备上的荷载 2、防护密闭门及门框墙 3、防爆波活门、扩散室和扩散箱
