电子封装材料

几种主要的封装材料的特性封装材料是应用于电子元器件封装中的材料，它们具有多种不同的特性。

下面将介绍几种主要的封装材料及其特性。

1.硅胶封装材料：硅胶是最常用的封装材料之一，具有以下特性：-良好的耐热性：硅胶具有较高的耐高温性能，可以在高温环境下保持良好的性能。

-优良的绝缘性能：硅胶具有良好的绝缘性能，可以有效地阻止电流泄漏，提高电子元器件的安全性。

-高效的防护能力：硅胶具有优异的防潮、防尘和耐化学品腐蚀的能力，可以有效保护封装的电子元器件免受外界环境的损害。

2.光敏胶封装材料：光敏胶是一种特殊的封装材料，其特性包括：-高分辨率：光敏胶具有高分辨率的特性，可以实现精细图案的刻蚀和印刷。

-快速固化：光敏胶可以通过紫外线照射来固化，并且固化速度很快，可以提高生产效率。

-良好的粘附性：光敏胶具有良好的粘附性能，可以牢固地粘合封装的电子元器件，提高其机械强度和稳定性。

3.导电胶封装材料：导电胶是一种具有导电性能的封装材料，其特性包括：-优良的导电性能：导电胶具有良好的导电性能，可以有效地传导电流，保证电子元器件的正常工作。

-良好的粘附性：导电胶具有良好的粘附性能，可以牢固地粘合封装的电子元器件，提高其机械强度和稳定性。

-低电阻率：导电胶的电阻率非常低，可以有效地降低电子元器件的电阻，提高其性能。

4.纳米粒子封装材料：纳米粒子封装材料是近年来发展起来的一种新型封装材料-高强度：纳米粒子封装材料具有较高的机械强度，可以有效地保护封装的电子元器件免受外部冲击和挤压的影响。

-优异的导热性：纳米粒子封装材料具有很高的导热性能，可以有效地散热，提高封装的电子元器件的散热效果。

-良好的稳定性：纳米粒子封装材料具有良好的化学稳定性和耐高温性能，可以在极端环境下保持良好的性能。

总之，不同的封装材料具有不同的特性，可以根据具体的应用需求选择合适的材料来封装电子元器件。

高分子材料在电子行业中的应用在现代社会中，电子产品已经成为人们生活中不可或缺的一部分，而作为电子产品的重要组成部分之一的高分子材料，也在不断地得到应用和发展。

高分子材料因其良好的可塑性、抗氧化性、耐高温性、机械强度高等特性，成为电子行业中非常重要的材料之一。

本文将探讨高分子材料在电子行业中的应用。

一、电子封装材料电子产品中的芯片、电容、电感等元器件需要被封装起来，以保证其安全性和稳定性。

而高分子材料因其可塑性，电绝缘性和耐高温性，在电子封装材料中得到了广泛应用。

目前，市场上常见的高分子封装材料有环氧树脂、热塑性塑料、硅酮等。

其中，环氧树脂是目前最常用的电子封装材料之一。

因为它具有优异的机械性能、耐热性、电气性能和耐化学性等特点，适用于封装各类半导体器件。

二、屏幕背板材料高分子材料在屏幕背板材料领域的应用也是非常广泛的。

屏幕背板的主要作用是保护屏幕，并且需要具有较高的强度和稳定性。

目前市场上常用的材料有玻璃、陶瓷和高分子材料等。

而高分子材料因其轻质、防护性好、可塑性强等特点，成为屏幕背板材料的重要选择。

例如，新型的高分子背板材料可以轻松曲面制造，方便开发柔性折叠屏，大大拓宽了屏幕尺寸和展示形式的创新空间。

三、电子器件密封材料电子设备在使用中需要防水、防尘，而高分子材料同样可以满足这一需求。

高分子材料的化学稳定性和机械性能使其成为电子器件密封材料的首选。

例如，氟橡胶就是一种常用的电子器件密封材料。

它因具备良好的耐老化性和耐油性、抗高温性能和无毒等特点而广泛应用。

同时，高分子材料还可以用于制备防雷耐静电材料，用于电磁干扰的屏蔽材料等。

四、电子电路板材料电子电路板广泛应用于电脑、手机等电子产品中，也是高分子材料在电子行业中的重要应用领域之一。

高分子材料可以制成各类通性、绝缘性能好的印制电路板，可以满足市场上对于从超高频到高速低噪音电子应用方面的各种需求。

除此之外，高分子材料的多样性和可塑性还使它成为隔热材料和聚合物电解质的重要组分。

封装材料的认识
封装材料是用于保护和封装电子元器件的材料。

它们通常被用来包裹和固定电子元件，以提供物理保护、电气绝缘和热管理等功能。

常见的封装材料包括塑料、金属、陶瓷和复合材料等。

塑料封装材料通常用于低成本、低功耗的电子设备，如智能手机和平板电脑。

金属封装材料通常用于高功率和高温应用，如电源模块和汽车电子。

陶瓷封装材料具有优异的热导性和耐高温性能，常用于高功率放大器和功率模块。

复合材料封装材料通常结合了多种材料的优点，以实现更好的性能。

封装材料的选择取决于电子元器件的应用需求。

例如，高功率应用通常需要具有良好的散热性能和电气绝缘性能的材料，而高频应用则需要具有低介电损耗和低射频损耗的材料。

封装材料的发展也与电子技术的进步密切相关。

随着电子设备的不断追求更小、更轻、更高性能和更高可靠性，封装材料也在不断创新和改进。

新型的封装材料，如有机硅材料、高导热塑料和纳米复合材料等，正在被广泛研究和应用，以满足不断发展的电子市场的需求。

高硅铝电子封装材料及课堂报告总结摘要关键词AbstractKeyword目录第一章高硅铝电子封装材料1.1应用背景由于集成电路的集成度迅猛增加，导致了芯片发热量急剧上升，使得芯片寿命下降。

温度每升高10℃,GaAs或Si微波电路寿命就缩短为原来的3倍[1,2]。

这都是由于在微电子集成电路以及大功率整流器件中，材料之间热膨胀系数的不匹配而引起的热应力以及散热性能不佳而导致的热疲劳所引起的失效，解决该问题的重要手段即是进行合理的封装。

所谓封装是指支撑和保护半导体芯片和电子电路的基片、底板、外壳,同时还起着辅助散失电路工作中产生的热量的作用[1]。

用于封装的材料称为电子封装材料，作为理想的电子封装材料必须满足以下几个基本要求[3]:①低的热膨胀系数,能与Si、GaAs芯片相匹配,以免工作时,两者热膨胀系数差异热应力而使芯片受损；②导热性能好,能及时将半导体工作产生的大量热量散发出去,保护芯片不因温度过高而失效；③气密性好,能抵御高温、高湿、腐蚀、辐射等有害环境对电子器件的影响；④强度和刚度高,对芯片起到支撑和保护的作用；⑤良好的加工成型和焊接性能,以便于加工成各种复杂的形状和封装；⑥性能可靠,成本低廉；⑦对于应用于航空航天领域及其他便携式电子器件中的电子封装材料的密度要求尽可能的小,以减轻器件的重量。

1.2国内外研究现状目前所用的电子封装材料的种类很多,常用材料包括陶瓷、环氧玻璃、金刚石、金属及金属基复合材料等。

国内外金属基电子封装材料和主要性能指标如表1-1。

表1-1 常用电子封装材料主要性能指标[1,4]材料密度（ρ）g/cm3导热率（K）Watts/m·k热膨胀系数(CTE) ×106/K比导热率W·cm3/m·K·gSi 2.3135 4.1 5.8 GaAs 5.339 5.810.3 Al2O3 3.920 6.5 6.8 BeO 3.92907.674.4 AlN 3.3200 4.560.6Al 2.723823.688.1Cu8.9639817.844.4Mo10.2140 5.013.5从表1-1可以看出，作为芯片用的Si和GaAS材料以及用做基片的Al2O3、BeO等陶瓷材料，其热膨胀系数（CTE）值在4×10-6/K到7×10-6/K之间，而具有高导热系数的Al和Cu，其CTE值高达20×10-6/K，两者的不匹配会产生较大的热应力，而这些热应力正是集成电路和基板产生脆性裂纹的一个主要原因之一。

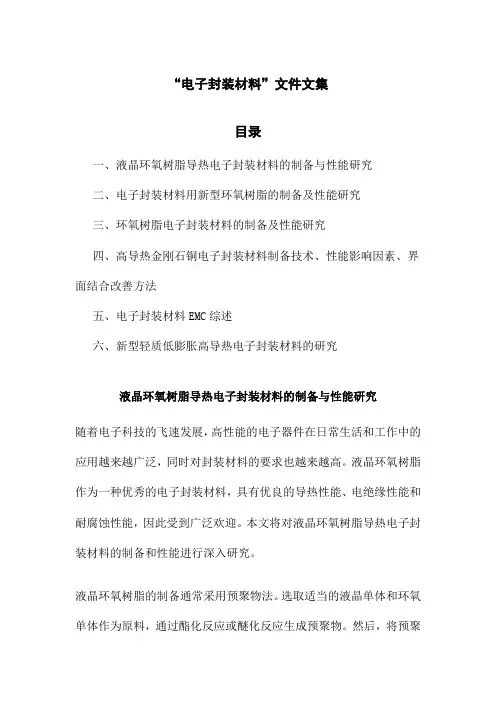

“电子封装材料”文件文集目录一、液晶环氧树脂导热电子封装材料的制备与性能研究二、电子封装材料用新型环氧树脂的制备及性能研究三、环氧树脂电子封装材料的制备及性能研究四、高导热金刚石铜电子封装材料制备技术、性能影响因素、界面结合改善方法五、电子封装材料EMC综述六、新型轻质低膨胀高导热电子封装材料的研究液晶环氧树脂导热电子封装材料的制备与性能研究随着电子科技的飞速发展，高性能的电子器件在日常生活和工作中的应用越来越广泛，同时对封装材料的要求也越来越高。

液晶环氧树脂作为一种优秀的电子封装材料，具有优良的导热性能、电绝缘性能和耐腐蚀性能，因此受到广泛欢迎。

本文将对液晶环氧树脂导热电子封装材料的制备和性能进行深入研究。

液晶环氧树脂的制备通常采用预聚物法。

选取适当的液晶单体和环氧单体作为原料，通过酯化反应或醚化反应生成预聚物。

然后，将预聚物进行分子量调整，使其满足所需的性能要求。

通过加聚反应或固化反应生成液晶环氧树脂。

在制备过程中，原料的选择、反应条件以及后处理方式都会对液晶环氧树脂的性能产生影响。

因此，需要精心设计和控制制备过程，以确保获得高质量的液晶环氧树脂。

液晶环氧树脂具有良好的导热性能、电绝缘性能和耐腐蚀性能，使其成为理想的电子封装材料。

其导热性能主要得益于其有序的分子结构和良好的热传导性。

液晶环氧树脂还具有良好的加工性能，可以通过注塑、压铸、涂层等方式进行加工。

然而，液晶环氧树脂也存在一些不足之处，例如其热膨胀系数较高，可能会在高温下产生应力，影响封装效果。

其成本也相对较高，限制了其在一些领域的应用。

因此，需要进一步研究液晶环氧树脂的性能，以提高其应用范围。

液晶环氧树脂作为一种优秀的电子封装材料，具有广泛的应用前景。

通过对其制备和性能的深入研究，可以更好地了解其性质和应用，为未来的研究和开发提供更多的理论依据和实践指导。

然而，液晶环氧树脂仍然存在一些挑战和问题，需要进一步研究和解决。

未来的研究可以集中于降低成本、提高导热性能、改善热膨胀系数等方面，以满足更多领域的需求。

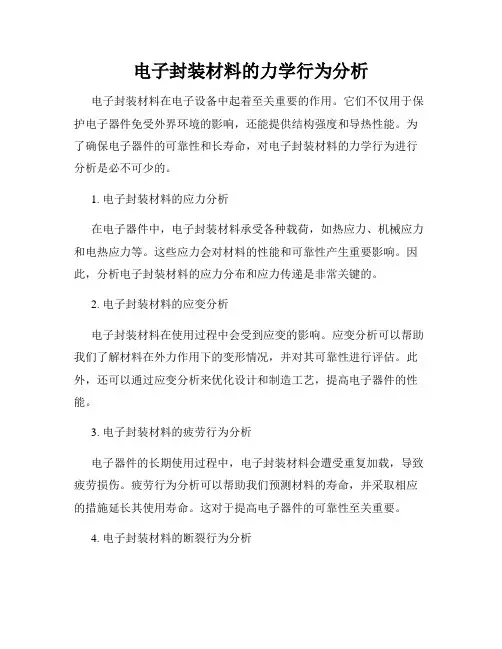

电子封装材料的力学行为分析电子封装材料在电子设备中起着至关重要的作用。

它们不仅用于保护电子器件免受外界环境的影响，还能提供结构强度和导热性能。

为了确保电子器件的可靠性和长寿命，对电子封装材料的力学行为进行分析是必不可少的。

1. 电子封装材料的应力分析在电子器件中，电子封装材料承受各种载荷，如热应力、机械应力和电热应力等。

这些应力会对材料的性能和可靠性产生重要影响。

因此，分析电子封装材料的应力分布和应力传递是非常关键的。

2. 电子封装材料的应变分析电子封装材料在使用过程中会受到应变的影响。

应变分析可以帮助我们了解材料在外力作用下的变形情况，并对其可靠性进行评估。

此外，还可以通过应变分析来优化设计和制造工艺，提高电子器件的性能。

3. 电子封装材料的疲劳行为分析电子器件的长期使用过程中，电子封装材料会遭受重复加载，导致疲劳损伤。

疲劳行为分析可以帮助我们预测材料的寿命，并采取相应的措施延长其使用寿命。

这对于提高电子器件的可靠性至关重要。

4. 电子封装材料的断裂行为分析电子封装材料的断裂行为分析可以帮助我们了解材料的破坏机制，并评估其强度和韧性。

通过预测和控制断裂行为，可以提高电子封装材料的可靠性和耐久性。

5. 电子封装材料的热行为分析在电子设备中，电子封装材料还需要具备良好的导热性能，以确保器件正常工作。

热行为分析可以帮助我们了解材料在高温环境下的性能表现，并指导材料的选择和设计。

6. 电子封装材料的界面行为分析电子封装材料存在着与其他部件的界面接触，这对材料的性能和可靠性产生重要影响。

界面行为分析可以帮助我们了解材料在界面上的行为，并优化材料的界面设计，提高电子器件的性能和可靠性。

总结：电子封装材料的力学行为分析对于确保电子器件的可靠性和长寿命至关重要。

通过应力、应变、疲劳、断裂、热和界面行为的分析，可以更好地了解材料的性能和行为，并指导材料的选择、设计和制造。

只有通过深入的力学行为分析，我们才能不断提高电子封装材料的性能和可靠性，为电子设备的发展做出贡献。

电子封装中导热材料的应用研究哎呀，说起电子封装中的导热材料，这可真是个有意思的话题！咱先来讲讲为啥导热材料在电子封装里这么重要。

就拿咱们平时用的手机来说吧，你有没有发现，玩一会儿大型游戏或者看个长视频，手机就开始发烫啦？这就是因为手机里的各种芯片在工作的时候会产生大量的热量，如果这些热量不能及时散出去，那手机的性能可就会受到影响，甚至还可能会出故障。

这时候，导热材料就像是给手机内部安装了一套“空调系统”，把热量快速传导出去，让手机能保持“冷静”，正常运行。

在电子封装中，常见的导热材料有金属、陶瓷、高分子复合材料等等。

金属导热材料就像个大力士，导热性能杠杠的，比如铜和铝。

铜的导热性能那叫一个出色，不过就是有点贵；铝呢，价格相对亲民，导热性能也还不错，所以在很多电子产品里都能看到它的身影。

陶瓷导热材料呢，就像是个优雅的绅士。

像氧化铝陶瓷，它不仅导热性能好，而且电绝缘性能也很棒，在一些对电性能要求高的地方就派上大用场啦。

还有高分子复合材料，这就像是个多面手。

它可以根据不同的需求进行调配，既有不错的导热性能，又能具备一些特殊的性能，比如柔韧性好、重量轻等等。

我之前就碰到过这么一件事。

有一次，我们团队在研发一款新型的电脑主板，在进行性能测试的时候，发现主板的温度总是过高，导致电脑频繁死机。

大家一开始都以为是芯片的问题，换了好几款芯片都不行。

后来经过仔细排查，才发现是封装中使用的导热材料不给力。

我们赶紧重新选择了一种导热性能更好的材料，问题这才解决了。

通过这件事，我可是深深体会到了导热材料选择的重要性。

再来说说导热材料在不同电子设备中的应用。

像笔记本电脑，为了保证它能在高强度的工作下不“发烧”，导热材料的选择和布局都得精心设计。

还有那些服务器，要处理大量的数据，产生的热量可不是小数目，导热材料更是得挑最好的，安装也得严丝合缝。

未来，随着电子设备越来越小型化、高性能化，对导热材料的要求肯定会越来越高。

说不定会有更加神奇的导热材料出现，让我们的电子设备变得更加强大、更加稳定。

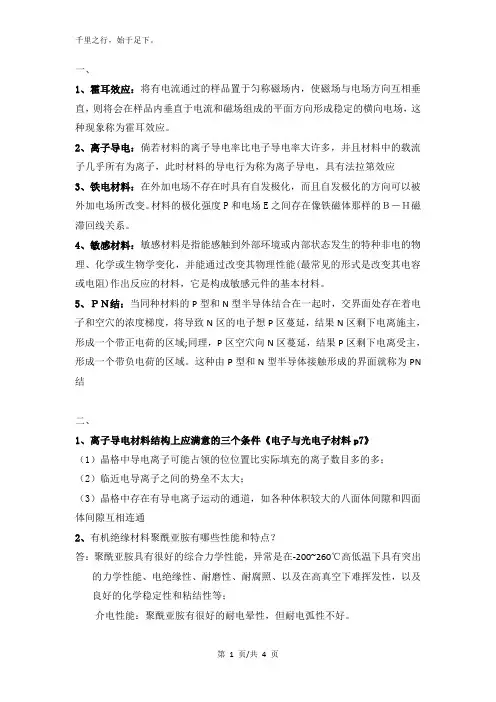

一、1、霍耳效应：将有电流通过的样品置于匀称磁场内，使磁场与电场方向互相垂直，则将会在样品内垂直于电流和磁场组成的平面方向形成稳定的横向电场，这种现象称为霍耳效应。

2、离子导电：倘若材料的离子导电率比电子导电率大许多，并且材料中的载流子几乎所有为离子，此时材料的导电行为称为离子导电，具有法拉第效应3、铁电材料：在外加电场不存在时具有自发极化，而且自发极化的方向可以被外加电场所改变。

材料的极化强度P和电场E之间存在像铁磁体那样的Ｂ－Ｈ磁滞回线关系。

4、敏感材料：敏感材料是指能感触到外部环境或内部状态发生的特种非电的物理、化学或生物学变化，并能通过改变其物理性能(最常见的形式是改变其电容或电阻)作出反应的材料，它是构成敏感元件的基本材料。

5、ＰＮ结：当同种材料的P型和N型半导体结合在一起时，交界面处存在着电子和空穴的浓度梯度，将导致N区的电子想P区蔓延，结果N区剩下电离施主，形成一个带正电荷的区域;同理，P区空穴向N区蔓延，结果P区剩下电离受主，形成一个带负电荷的区域。

这种由P型和N型半导体接触形成的界面就称为PN 结二、1、离子导电材料结构上应满意的三个条件《电子与光电子材料p7》（1）晶格中导电离子可能占领的位位置比实际填充的离子数目多的多；（2）临近电导离子之间的势垒不太大；（3）晶格中存在有导电离子运动的通道，如各种体积较大的八面体间隙和四面体间隙互相连通2、有机绝缘材料聚酰亚胺有哪些性能和特点？答：聚酰亚胺具有很好的综合力学性能，异常是在-200~260℃高低温下具有突出的力学性能、电绝缘性、耐磨性、耐腐照、以及在高真空下难挥发性，以及良好的化学稳定性和粘结性等；介电性能：聚酰亚胺有很好的耐电晕性，但耐电弧性不好。

第 1 页/共 4 页力学性能：在广泛温度范围内可以保持高的指标；聚酰亚胺分子间作使劲大，因此尺寸稳定性好；分子链固然刚性强，但仍由一定的柔顺性，能形成顽强且有弹性的薄膜；高温加热后，在弹性提高的同时，失去定性状态下的加热收缩能力，但聚合物的弹性并不降低，异常是低温时，弹性反而增强；聚酰亚胺有刚性环状结构和大分子间作使劲，是它具有高的表面硬度。

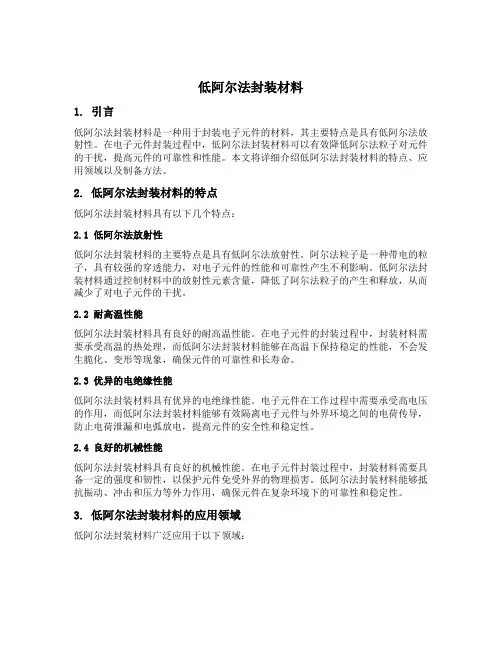

低阿尔法封装材料1. 引言低阿尔法封装材料是一种用于封装电子元件的材料，其主要特点是具有低阿尔法放射性。

在电子元件封装过程中，低阿尔法封装材料可以有效降低阿尔法粒子对元件的干扰，提高元件的可靠性和性能。

本文将详细介绍低阿尔法封装材料的特点、应用领域以及制备方法。

2. 低阿尔法封装材料的特点低阿尔法封装材料具有以下几个特点：2.1 低阿尔法放射性低阿尔法封装材料的主要特点是具有低阿尔法放射性。

阿尔法粒子是一种带电的粒子，具有较强的穿透能力，对电子元件的性能和可靠性产生不利影响。

低阿尔法封装材料通过控制材料中的放射性元素含量，降低了阿尔法粒子的产生和释放，从而减少了对电子元件的干扰。

2.2 耐高温性能低阿尔法封装材料具有良好的耐高温性能。

在电子元件的封装过程中，封装材料需要承受高温的热处理，而低阿尔法封装材料能够在高温下保持稳定的性能，不会发生脆化、变形等现象，确保元件的可靠性和长寿命。

2.3 优异的电绝缘性能低阿尔法封装材料具有优异的电绝缘性能。

电子元件在工作过程中需要承受高电压的作用，而低阿尔法封装材料能够有效隔离电子元件与外界环境之间的电荷传导，防止电荷泄漏和电弧放电，提高元件的安全性和稳定性。

2.4 良好的机械性能低阿尔法封装材料具有良好的机械性能。

在电子元件封装过程中，封装材料需要具备一定的强度和韧性，以保护元件免受外界的物理损害。

低阿尔法封装材料能够抵抗振动、冲击和压力等外力作用，确保元件在复杂环境下的可靠性和稳定性。

3. 低阿尔法封装材料的应用领域低阿尔法封装材料广泛应用于以下领域：3.1 航空航天在航空航天领域，电子元件需要承受极端的温度、压力和辐射等环境，对封装材料的要求非常严格。

低阿尔法封装材料能够在极端环境下保持良好的性能，确保电子元件的可靠性和稳定性，因此被广泛应用于航空航天领域。

3.2 核能工业在核能工业中，电子元件需要在高辐射环境下工作，对封装材料的阿尔法放射性要求非常高。

电子封装材料
电子封装材料是电子产品制造中不可或缺的重要组成部分，它直接影响着电子产品的性能、可靠性和使用寿命。

电子封装材料主要用于封装芯片、集成电路、电子元器件等，保护它们不受外界环境的影响，同时还能提供电气连接、散热和机械支撑等功能。

在电子产品的设计和制造过程中，选择合适的封装材料对产品的性能和可靠性至关重要。

首先，电子封装材料需要具有良好的电气性能。

它们要能够有效地传导电流和散热，保证电子产品的稳定工作。

一些高性能的电子封装材料还可以具有阻燃、抗静电等特性，以确保电子产品在复杂的工作环境下能够安全可靠地运行。

其次，电子封装材料还需要具有良好的机械性能。

它们要能够承受外部环境的冲击和振动，保护内部的电子元器件不受损坏。

此外，一些高端的电子封装材料还可以具有防水、防尘等功能，以确保电子产品在恶劣的环境下依然能够正常工作。

除此之外，电子封装材料还需要具有良好的耐高温性能。

在电子产品工作时，由于电子元器件的工作会产生热量，因此封装材料需要能够耐受高温，保证电子产品的稳定性和可靠性。

一些特殊的电子封装材料还可以具有导热、散热等功能，以确保电子产品在高温环境下不会受到损坏。

综上所述，电子封装材料在电子产品制造中起着至关重要的作用。

选择合适的封装材料可以保证电子产品的性能、可靠性和使用寿命，对于提高产品的竞争力和市场占有率具有重要意义。

因此，在电子产品设计和制造过程中，需要充分考虑电子封装材料的选择和应用，以确保产品能够在市场上取得成功。
