施乐CM215b彩色激光打印复印一体机

拆机图

令狐文艳
本人OA/IT技术员，开有一家电脑店，兼营打字、复印。2
年前买了一台施乐215彩机，当初就是冲它便宜买的，价
格1200多点。2年用后总结，这机器问题实在是太多太
多，好麻烦。就前几天，机器又出现偏色的问题，试了好
多方法，实在没辙了，考虑拆机清显影仓,换载体。网上查
了一通，根本找不到拆机图，只听说机器好难拆，坏了换
新的。怎么办呢？只有自力更生了，自己当回小白鼠，把
机器死马当活马医，大不了，废了它，反正自己的，如果
是客户就麻烦一些了，要么修好要不出丑。也为了伟大的
OA事业，给同行朋友献上点点经验，我义无反顾-----
拆。大图献上
拆机第一步，先把红框内的卡扣撬开，再把红圈位置
的2颗螺丝卸了，再拆扫描部分就简单了。但千万不能马
上拆扫描部分，还要把机器左侧的盖板拆掉，把扫描部分
的偏平数据线拔出，才能卸扫描部分。这是我血的教训，
请看图。
下图偏平线插槽是好的，上图已经断下来了。插槽的开口
方向是朝向你（向前）的，不是朝上，所以，我把扫描部
令狐文艳创作
令狐文艳创作
分往上抬的时候，不经意间把偏平线连同插槽一起往上

抬，往上抬、往上抬、然后然后插槽就脱离主板了。装不
回去，换块主板，基本要150大洋。如果当初设计时，插
槽是向上的，就没这回事了。真是脑残的设计。
拆了前盖板左盖板，扫描部分就可以轻易取下，然后
扫描部分下面的一块盖板拆了，机器右侧的粉仓部位比较
好拆，不费吹灰之力就卸了。好，看下图
提醒一下，看到这副图了，才能拆机器后盖板。三星
4521之类的机器想必大家肯定拆过，拆个机器后盖，几颗
螺丝拧了就可拿出。这一招在施乐215上行不通，因为，
机器后盖上有个传感器，传感器有条线连在机器里面。所
以，这个机器千万别惹它卡纸，卡住了，有你好受，取个
卡纸，机器要大卸八块。下图红圈内就是后盖传感器的另
一端
下一步，把机器左侧外面这层：主板、主电机、配色
板、散热风扇以及里面的齿轮组等全扒了。
机器右侧，粉盒部位。
下面这一步也是非常关键的关键，看准了可以省时省力。
机器2侧红圈位置各有2个螺丝，把它拧掉，以及机
器正面部分线束、卡条、螺丝拆掉。上面的电源板可拆可
不拆。最终，可以把整个显影组件拿下来，如下图。这样
就一目了然了。
注意看上图红框里偏平线，装回时上下里外不要搞错。
令狐文艳创作
令狐文艳创作
拿掉显影仓后，机器也拆的差不多了

拆下上面4副显影仓套件红圈内的弹簧，撬开卡扣，
单个显影仓（不含鼓组件）就下来了。至此，没有大的问
题了。
显影仓分解，鼓组件分解。OK分享完毕！

合集下载

HP CP1215151515181312硒鼓加粉图解

HP CP1215151515181312硒鼓加粉图解

此主题相关图片如下：1、从机器中取出硒鼓
此主题相关图片如下：2、拧下如图侧盖螺丝
此主题相关图片如下：3、取下侧盖
此主题相关图片如下：4、拆下如图侧盖螺丝
此主题相关图片如下：5、取下侧盖
此主题相关图片如下：6、分开硒鼓粉仓与废粉仓
此主题相关图片如下：7、取粉仓拆下如图中螺丝
此主题相关图片如下：8、取下磁辊固定支架
此主题相关图片如下：9、取下磁辊
此主题相关图片如下：10、拆下粉仓刮板
此主题相关图片如下：11、推动如图中齿轮,清理粉仓内余粉
此主题相关图片如下：12、清理粉仓刮板及磁辊
此主题相关图片如下：13、添加代用碳粉
此主题相关图片如下：14、装上刮板及磁辊
此主题相关图片如下：15、在磁辊一端及卷粉辊上加少许导电油脂
此主题相关图片如下：16、装上粉仓侧盖,推动磁辊齿轮看是否转动轻松
此主题相关图片如下：17、取废粉仓,取下鼓芯及充电辊
此主题相关图片如下：18、清理鼓芯及充电辊和废粉仓内废粉
此主题相关图片如下：19、清洁充电辊支架
此主题相关图片如下：20、加少许导电油脂(如图)装上充电辊及鼓芯
此主题相关图片如下：21、合上粉仓与废粉仓,如图一手紧握硒鼓下侧, 使鼓芯与磁辊分离,另一手推动鼓芯转动,如轻松则装配正确
此主题相关图片如下：22、用刀具削去芯片前的塑料
此主题相关图片如下：23、撬下芯片
此主题相关图片如下：24、取代用芯片,顺卡槽安装芯片(注意芯片方向)。

施乐打印机 使用必看 加粉图解和注意事项

施乐打印机 使用必看 加粉图解和注意事项

施乐打印机使用必看不看机器坏了不负责哦！
1.先把电源打开···记住先不要放纸哦！把跟电脑的连接数据线连接上。

2.把前门打开前门里的小盖子打开把粉盒转动30度。

然后机器会初始化大概3-5分钟。

请耐用等待哟！！
3.将包装里配的原装驱动光盘放进电脑光驱。

4.打开光盘选择SETUP.EXE 按照提示一步一步操作即可。

5.驱动安装好就可以打印了。

6.下面来跟大家说下大家担心的加粉问题。

7.首先一起来看下怎样将机器改成非原装模式。

这点很重要。

前提是驱动程序已经安装好。

并且电脑重新启动了
哟！如果以后电脑系统坏了重新装系统了也要改成非原装模式哦!更重要的一点。

改成非原装模式以后机器就无法检测碳粉了这种情况下就要靠客户自己判断是不是要加粉了。

没关系我教你打印效果比较淡的时候就加粉

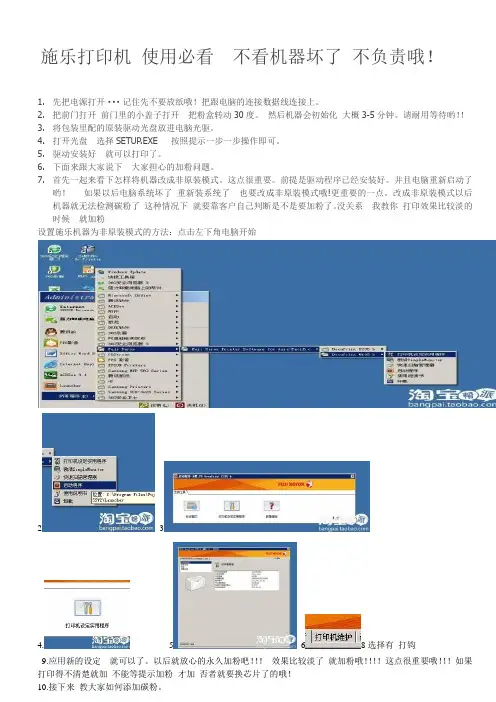

设置施乐机器为非原装模式的方法：点击左下角电脑开始
