压电作动器概论

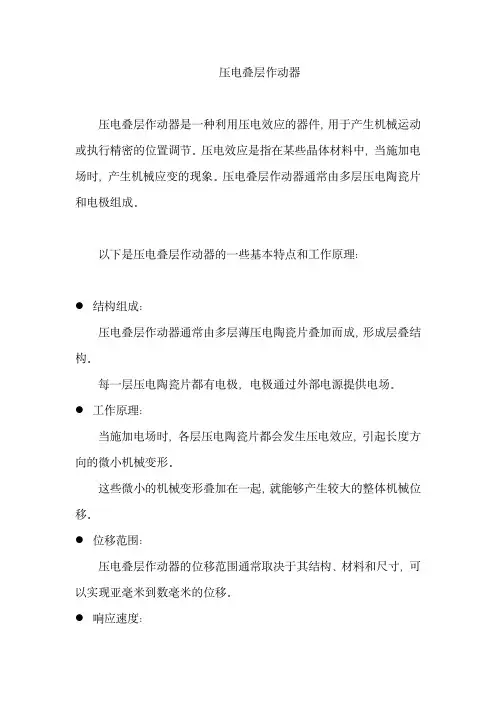

压电叠层作动器
压电叠层作动器是一种利用压电效应的器件，用于产生机械运动或执行精密的位置调节。

压电效应是指在某些晶体材料中，当施加电场时，产生机械应变的现象。

压电叠层作动器通常由多层压电陶瓷片和电极组成。

以下是压电叠层作动器的一些基本特点和工作原理：
●结构组成：
压电叠层作动器通常由多层薄压电陶瓷片叠加而成，形成层叠结构。

每一层压电陶瓷片都有电极，电极通过外部电源提供电场。

●工作原理：
当施加电场时，各层压电陶瓷片都会发生压电效应，引起长度方向的微小机械变形。

这些微小的机械变形叠加在一起，就能够产生较大的整体机械位移。

●位移范围：
压电叠层作动器的位移范围通常取决于其结构、材料和尺寸，可以实现亚毫米到数毫米的位移。

●响应速度：
压电叠层作动器具有较高的响应速度，能够在毫秒或微秒级别内实现快速的机械响应。

●高分辨率：
由于压电效应的高灵敏性，压电叠层作动器具有较高的分辨率，可用于精密位置控制和微调。

●应用领域：
压电叠层作动器广泛应用于精密仪器、光学系统、微调平台、声波发生器等领域。

由于其快速响应和高分辨率，常被用于需要快速而微小位移的应用。

●控制方法：
控制压电叠层作动器的位移通常通过调节电场的强度和极性来
实现。

压电叠层作动器在需要快速、高精度机械位移的应用中表现出色。

其小尺寸、高响应速度和高分辨率使其成为精密仪器和光学系统中重要的执行元件。
