常用轴承后缀

FAG轴承代号由基本代号、前置代号和后置代号构成：基本代号表示轴承的基本类型、结构和尺寸；前置代号表示轴承零件置于基本代号之前；后置代号表示轴承结构形状、尺寸、密封、保持架、公差、游隙、热处理、包装、技术要求等有改变时，在轴承基本代号后添加的补充代号。

前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。

GS.-- 推力圆柱滚子轴承座圈。

例：GS.81112K.-- 滚动体与保持架的组合件。

例：推力圆柱滚子与保持架的组合件K.81108R-- 不带可分离内圈或外圈的轴承。

例：RNU207-- 不带内圈的NU207 轴承WS-- 推力圆柱滚子轴承轴圈。

例：WS.81112后置代号-- 内部设计-- 外形尺寸及变形设计-- 密封-- 保持架-- 公差-- 游隙-- 热处理-- 特殊设计-- 机床主轴轴承-- 低噪省轴承后置代号置于基本代号的后面。

当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。

某些后置代号前用小圆点与基本代号隔开。

后置代号—内部结构A 、B 、C 、D 、E-- 内部结构变化例: 角接触球轴承7205C 、7205E 、7205B ，C—15 °接触角、E—25 °触角、B—40 °接触角例：圆柱滚子、调心滚子及推力调心滚子轴承N309E 、21309 E 、29412E--加强型设计，轴承负载能力提高。

VH-- 滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。

例：NJ2312VH后置代号—轴承外形尺寸及外部结构DA--带双半内圈的可分离型双列角接触球轴承。

例：3306DADZ--圆柱型外径的滚轮轴承。

例：ST017DZK--圆锥孔轴承，锥度1 ：12 。

例：2308K 。

K30--圆锥孔轴承，锥度1 ：30 。

例：24040 K30 。

2LS--双内圈两面带防尘盖的双列圆柱滚子轴承。

例：NNF5026VC.2LS.V--内部结构变化，双内圈，两面带防尘盖、满滚子双列圆柱滚子轴承。

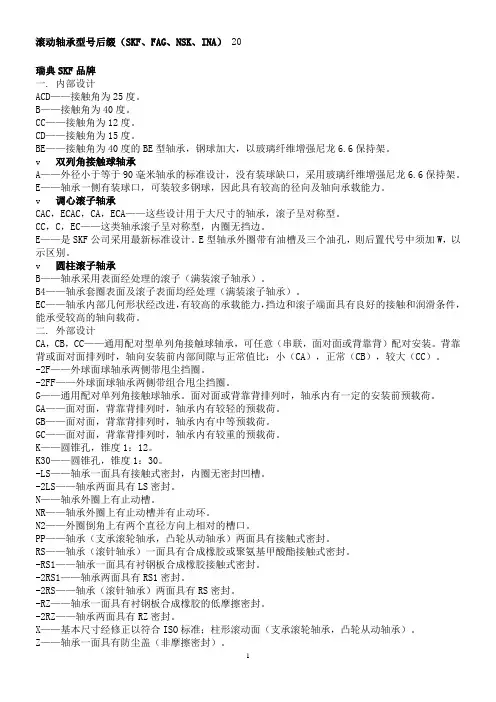

滚动轴承型号后缀（SKF、FAG、NSK、INA）20瑞典SKF品牌一. 内部设计ACD——接触角为25度。

B——接触角为40度。

CC——接触角为12度。

CD——接触角为15度。

BE——接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙6.6保持架。

v 双列角接触球轴承A——外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙6.6保持架。

E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。

v 调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。

CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。

E——是SKF公司采用最新标准设计。

E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。

v 圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。

B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。

EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。

二. 外部设计CA，CB，CC——通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。

背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA），正常（CB），较大（CC）。

-2F——外球面球轴承两侧带甩尘挡圈。

-2FF——外球面球轴承两侧带组合甩尘挡圈。

G——通用配对单列角接触球轴承。

面对面或背靠背排列时，轴承内有一定的安装前预载荷。

GA——面对面，背靠背排列时，轴承内有较轻的预载荷。

GB——面对面，背靠背排列时，轴承内有中等预载荷。

GC——面对面，背靠背排列时，轴承内有较重的预载荷。

K——圆锥孔，锥度1：12。

K30——圆锥孔，锥度1：30。

-LS——轴承一面具有接触式密封，内圈无密封凹槽。

-2LS——轴承两面具有LS密封。

N——轴承外圈上有止动槽。

NR——轴承外圈上有止动槽并有止动环。

一，SKF单列深沟球轴承常用后缀：：普通组径向游隙；通常仅用于与以下字母组合来表示较窄或偏移的游隙范围o H：缩窄的游隙范围，相当于原来游隙范围的上半部分o L：缩窄的游隙范围，相当于原来游隙范围的下半部分o P：偏移的游隙范围，相当于原来游隙范围的上半部分和下一组游隙范围的下半部分的组成以上字母同时适用于与以下的游隙组别组合成对应的意义：C2、C3、C4、和C5，例如C22.C2：径向游隙小于普通组3.C3：径向游隙大于普通组4.C4：径向游隙大于C35.C5：径向游隙大于C46.DB：两个以背对背方式配对的单列深沟球轴承7.DF：两个以面对面方式配对的单列深沟球轴承8.DT：两个以串联方式配对的单列深沟球轴承9.E：强化设计10.GJN：聚脲基润滑脂，NLGI稠度2，温度范围-30至+150度（标准填充量）11.GXN：聚脲基润滑脂，NLGI稠度2，温度范围-40至+150度（标准填充量）12.J：冲压钢保持架13.LHT23：锂基润滑脂，NLGI稠度2，温度范围-50至+140度（标准填充量）14.LT：锂基润滑脂，NLGI稠度2，温度范围-55至+110度（标准填充量）15.LT10：锂基润滑脂，NLGI稠度2，温度范围-50至+90度（标准填充充量）16.M：机削黄铜保持架，钢球引导。

不同的设计和材料在M之后加上数字标识，如M217.MA：机削黄铜保持架，外圈引导18.MB：机削黄铜保持架，内圈引导19.MT33：锂基润滑脂，NLGI稠度3，温度范围-30至+120度（标准填充量）20.MT47：锂基润滑脂，NLGI稠度2，温度范围-30至+110度（标准填充量）21.N：外圈带止动槽22.NR：外圈带止动槽和止动环23.N1：外圈侧面有凹槽（用于配合止动装置以防止外圈转动）24.P5：尺寸精度和旋转精度符合ISO公差等级525.P6：尺寸精度和旋转精度符合ISO公差等级626.P52：P5+C227.P62：P6+C228.P63：P6+C329.RS1：一侧带具钢骨架的丁腈二烯橡胶（NBR）接触式密封圈30.RSH：一侧带具钢骨架的丁腈二烯橡胶（NBR）接触式密封圈31.RSL：一侧带具钢骨架的丁腈二烯橡胶（NBR）低摩擦密封圈32.RZ：一侧带具钢骨架的丁腈二烯橡胶（NBR）低摩擦密封圈33.TH：纤维增强酚醛树脂保持架（卡型）34.TN：注塑尼龙保持架35.TN9：注塑玻璃纤维增强尼龙6，6保持架36.VL0241：外圈外表面带氧化铝涂层，绝缘能力高达1000VDC37.VL2071：内圈外表面带氧化铝涂层，绝缘能力高达1000VDC38.WT：聚脲基润滑脂，NLGI稠度2，温度范围-40至+160度（标准填充量）39.Y：冲压铜保持架40.Z：一侧带冲压钢防尘盖41.ZNR：外圈带止动槽和止动环，止动槽的另一侧带冲压钢防尘盖42.2RS1：两侧带具钢骨架的丁腈橡胶（NBR）接触式密封存圈43.2RSH：两侧带具钢骨架的丁腈橡胶（NBR）接触式密封存圈44.2RSL：两侧带具钢骨架的丁腈橡胶（NBR）低摩擦密封存圈45.2RZ：两侧带具钢骨架的丁腈橡胶（NBR）低摩擦密封存圈46.2Z：两侧带冲压钢防尘盖47.2ZNR：外圈带止动槽和止动环，两侧带冲压钢防尘盖二，SKF带装球缺口的单列深沟球轴承常用后缀：1.C3：径向游隙大于普通组2.N：外圈带止动槽3.NR：外圈带止动槽连止动环4.Z：一侧带冲压钢防尘盖5.ZNR：外圈带止动槽和止动环，止动槽的另一侧带冲压钢防尘盖6.2Z：两侧带冲压钢防尘盖7.2ZNR：外圈带止动槽和止动环，两侧带冲压钢防尘盖三，SKF不锈钢深沟球轴承后缀的含义：1.R：外圈带凸缘2.VT378：无毒润滑脂（偶然接触到食品原料）3.2RS1：两侧带具钢骨架的丁腈橡胶（NBR）接触式密封圈4.2Z：两侧带冲压钢防尘盖5.2ZR：两侧带冲压钢防尘盖和外圈带凸缘。
