焊接工艺作业指导书

焊接工艺作业指导书本《焊接工艺作业指导书》是指导及保证焊接工序质量的指导性文件，适用于企业低碳钢和低合金高强度钢板材、钢丝等各种材质及型材的焊接。

规程内容包括：焊接方法、焊前准备、装配、焊接材料、焊接设备、焊接顺序、焊接操作、焊接工艺参数以及焊后处理等。

一、焊接准备1.焊接前接头清洁要求：在坡口两侧30mm范围内影响焊缝质量的毛刺、油污、水锈脏物、氧化皮必须清洁干净。

2.当施工环境温度低于零度或钢材的碳当量大于0.41%，及结构刚性过大，物件较厚时应采用焊前预热措施，预热温度为80℃～100℃，预热范围为板厚的5倍，但不小于100mm。

3.当厚度大于6mm时，为确保焊透强度，在板材的对接边缘应采用开切V形或X形坡口，坡口角度为60°钝边p为0～1mm，装配间隙b为0～1mm；当板厚差≥4mm时，应对较厚板材的对接边缘进行削斜处理，如图：焊机送丝顺畅情况和气体流量作认真检查。

4.焊前应对CO25.使用瓶装气体时应检查气体压力，若低于9.8×10.5PQ(10kgf/mm)时应停止使用。

26.根据不同的焊接工件和焊接位置调节好规范，通常的焊接规范可以用以下公式：V=0.04I+16 (允许误差±1.5V)二、焊接材料气体纯度要求99.5%；含水量不超过0.1%；含碳量不超过0.1%。

1. CO22.焊丝牌号根据低碳钢及高强度低合金钢，重要结构焊接时选用H08MnSiA；2 SiA，低碳钢一般结构焊接选用H08MnSi，焊丝表面不允许有锈点存在。

H08Mn2三、焊接规范四、操作要点1.垂直或倾斜位置开坡口的接头必须从下向上焊接，对不开坡口的薄板对接和立角焊接采用向下焊接；平、横、仰对接接头可采用左向焊接法。

2.室外作业时在风速大于1m/s时，应采用放风措施。

3.必须根据被焊工件结构，选择合理的焊接顺序。

4.对接两端应设置尺寸合适的引弧和熄弧板。

5.应经常清理软管内的污物及喷咀的飞溅。

焊接作业指导书与焊接工艺焊接作业指导书1. 焊接作业前准备：- 确认焊接工件和焊接材料的材质和规格。

- 检查焊接设备，确保设备正常运行。

- 准备所需的焊接电极、焊丝、气体等。

2. 焊接工艺选择：- 根据焊接材料的性质和要求，选择适当的焊接工艺，如手工电弧焊、气体保护焊等。

3. 焊接工艺参数设定：- 根据焊接材料和焊接工艺的要求，设置适当的焊接电流、电压、焊接速度等参数。

4. 焊接准备：- 清洁焊接工件表面，去除油污、氧化物等。

- 对于较大的焊接工件，可以采用预热的方式，以提高焊接质量。

5. 焊接操作：- 按照焊接工艺要求，进行焊接操作。

- 控制焊接电流、电压等参数，保持焊接过程的稳定。

6. 焊接质量检查：- 检查焊缝的外观质量，如焊缝的形状、焊缝的完整性等。

- 进行焊缝的无损检测，如超声波检测、射线检测等。

7. 焊接后处理：- 对焊接工件进行清洁，去除焊渣、氧化物等。

- 进行必要的热处理，如回火处理、退火处理等。

焊接工艺1. 手工电弧焊：- 使用电弧焊机和焊条进行焊接。

- 适用于焊接较小的工件，焊接速度较慢。

2. 气体保护焊：- 使用气体保护焊机和焊丝进行焊接。

- 适用于焊接不锈钢、铝合金等材料，焊接速度较快。

3. 熔化极气体保护焊：- 使用熔化极焊机和焊丝进行焊接。

- 适用于焊接高强度钢、合金钢等材料，焊接速度较快。

4. 焊接自动化：- 使用机器人进行焊接操作。

- 适用于大批量焊接，提高生产效率和焊接质量。

5. 激光焊接：- 使用激光进行焊接。

- 适用于焊接高精度、高要求的工件，焊接速度较快。

6. 电阻焊接：- 使用电流通过工件产生热量进行焊接。

- 适用于焊接导电性好的材料，焊接速度较快。

注意事项：- 在进行焊接作业时，要注意个人安全，佩戴防护眼镜、手套等。

- 确保焊接设备的接地良好，避免电击事故的发生。

- 控制焊接参数，避免焊接过程中产生过高的温度，导致焊接材料变形或熔化。

- 进行焊接后的质量检查，确保焊接质量符合要求。

焊接作业指导书一、任务概述本文档旨在提供焊接作业的详细指导，包括焊接工艺、设备要求、安全措施等内容，以确保焊接作业的顺利进行。

二、焊接工艺1. 焊接方法：采用氩弧焊接（TIG）方法进行焊接。

2. 焊接材料：使用标准的焊接材料，包括焊条、焊丝等。

3. 焊接参数：根据具体焊接材料和焊接对象的要求，确定合适的焊接参数，包括电流、电压、焊接速度等。

三、设备要求1. 焊接机：使用符合标准要求的氩弧焊接机，确保其正常工作。

2. 气源：提供稳定的氩气供应，以保证焊接过程中的保护气体充足。

3. 电源：确保焊接机连接到稳定可靠的电源，以保证焊接过程中的电能供应。

四、安全措施1. 穿戴防护装备：进行焊接作业时，必须穿戴防护面罩、焊手套、防护服等防护装备，以保护自身安全。

2. 通风设施：在焊接作业区域内，应设置良好的通风设施，以排除焊接过程中产生的有害气体。

3. 灭火设备：在焊接现场附近必须配备灭火器等灭火设备，以应对可能发生的火灾事故。

4. 焊接区域限制：确保焊接作业区域内无其他人员进入，以避免意外伤害。

五、操作步骤1. 准备工作：清理焊接表面，确保焊接区域干净无杂质。

2. 设置焊接参数：根据焊接材料和焊接对象的要求，设置合适的焊接参数。

3. 开始焊接：将焊接枪对准焊接位置，启动焊接机进行焊接，保持稳定的焊接速度。

4. 检查焊接质量：焊接完成后，对焊接接头进行质量检查，确保焊接质量符合要求。

5. 清理工作：清理焊接残留物，保持焊接区域的整洁。

六、常见问题及解决方法1. 焊接接头出现气孔：可能是焊接区域未清理干净或焊接参数不合适，应重新清理焊接区域并调整焊接参数。

2. 焊接接头出现裂纹：可能是焊接速度过快或焊接参数不合适，应调整焊接速度并重新设置焊接参数。

3. 焊接接头出现变形：可能是焊接过程中应力不均匀或焊接区域过热，应采取适当的焊接顺序和控制焊接温度。

七、总结本指导书详细介绍了焊接作业的工艺要求、设备要求、安全措施以及操作步骤。

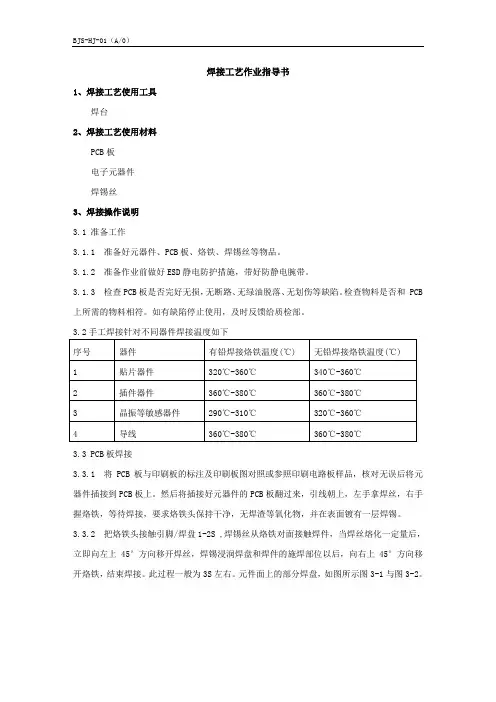

焊接工艺作业指导书1、焊接工艺使用工具焊台2、焊接工艺使用材料PCB板电子元器件焊锡丝3、焊接操作说明3.1 准备工作3.1.1 准备好元器件、PCB板、烙铁、焊锡丝等物品。

3.1.2 准备作业前做好ESD静电防护措施，带好防静电腕带。

3.1.3 检查PCB板是否完好无损，无断路、无绿油脱落、无划伤等缺陷。

检查物料是否和 PCB 上所需的物料相符。

如有缺陷停止使用，及时反馈给质检部。

3.2手工焊接针对不同器件焊接温度如下3.3 PCB板焊接3.3.1 将PCB板与印刷板的标注及印刷板图对照或参照印刷电路板样品，核对无误后将元器件插接到PCB板上。

然后将插接好元器件的PCB板翻过来，引线朝上，左手拿焊丝，右手握烙铁，等待焊接，要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。

3.3.2 把烙铁头接触引脚/焊盘1-2S ,焊锡丝从烙铁对面接触焊件，当焊丝熔化一定量后，立即向左上45°方向移开焊丝，焊锡浸润焊盘和焊件的施焊部位以后，向右上45°方向移开烙铁，结束焊接。

此过程一般为3S左右。

元件面上的部分焊盘，如图所示图3-1与图3-2。

图3-1 焊点图3-2 典型焊点外观3.3.3 注意不要过热且不要时间过长或者反复焊接，防止烫坏焊盘和元器件，尤其是塑料外壳元器件，防止塑料壳软化和引线断路。

焊接过程最多不能超过5秒。

3.3.4 元器件引线应该留有一定长度，防止烫坏元器件或者损坏元器件功能。

3.3.5 元器件按由矮到高的顺序进行焊接，否则较小元器件无法焊接。

3.3.6 焊接完元器件将诸如散热片类的机械固定的元器件固定在PCB板上。

不要使引线承受较大的压力。

3.3.7 用偏口钳将焊接完的元器件多余的引脚剪掉。

剪口光亮、平滑、一致。

清理锡点、助焊剂等残渣。

3.3.8 注：电烙铁有三种握法，如图3-3所示。

为减少焊剂加热时挥发出的化学物质对人的危害，减少有害气体的吸入量，一般情况下，烙铁到鼻子的距离应该不少于20cm，通常以30cm为宜。
