黑白电视机原理与检修黑白电视机原理与检修黑白电视机是一种最早的电视机型号，是在彩色电视机发展之前普遍应用的一种电视设备。
它的原理相对简单，但也需要经常进行检修和维护，以确保其正常运行。
下面将详细介绍黑白电视机的原理和检修方法。
一、原理黑白电视机的原理主要涉及图像信号的接收和显示。
具体来说，它包括信号接收、解调、放大、水平、垂直、亮度调节等多个步骤。
信号接收：黑白电视机通过天线接收到的电视信号，经过RF部分进行高频放大和选择，将其转化为中频信号。
解调：中频信号经过解调部分，通过检波和滤波的过程，将其转化为视频信号和音频信号。
放大：视频信号经过放大电路的处理，增大其强度，以便能够驱动显示器显示图像。
水平和垂直：黑白电视机通过水平和垂直改变电子束的位置来控制图像的扫描。
水平部分主要控制信号的水平同步，垂直部分则主控垂直同步。
亮度调节：为了调整黑白电视机显示的亮度，电视机内置了亮度调节电路，它能够控制电子束的亮度，以改变图像的明暗度。
二、检修在长时间使用黑白电视机过程中，难免会出现一些故障，需要进行检修和维护。
以下是一些常见故障及其检修方法。
1. 无显示图像如果黑白电视机开机无显示图像，首先应检查电视机的电源是否稳定工作。
排除电源故障后，可以检查信号输入端口是否松动或接触不良，尝试重新接插信号线。
如果问题仍然存在，可能是电视机的解调电路出现问题，可能需要修复或更换解调电路板。
2. 色彩问题如果黑白电视机显示的图像出现色彩问题，可以通过调节亮度、对比度和色调等参数来尝试解决。
如果问题仍然存在，可能是电视机的色彩处理电路出现问题，可能需要修复或更换电路板。
3. 图像不稳定如果黑白电视机显示的图像不稳定，可能是由于水平或垂直同步信号的问题。
可以通过调整同步电路的参数来尝试解决。
如果问题仍然存在，可能是电视机的水平或垂直电路出现问题，可能需要修复或更换电路板。
4. 噪声问题如果黑白电视机显示的图像出现噪声，可能是由于信号干扰或电视机的调谐电路出现问题。

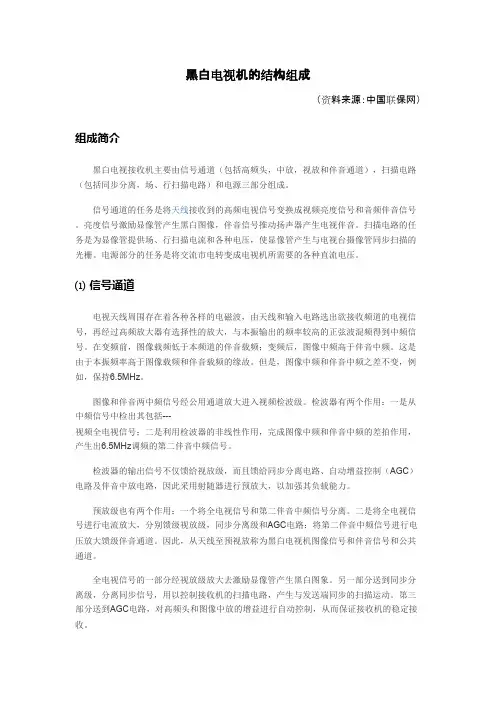

黑白电视机的结构组成（资料来源：中国联保网）组成简介黑白电视接收机主要由信号通道（包括高频头，中放，视放和伴音通道），扫描电路（包括同步分离，场、行扫描电路）和电源三部分组成。
信号通道的任务是将天线接收到的高频电视信号变换成视频亮度信号和音频伴音信号。
亮度信号激励显像管产生黑白图像，伴音信号推动扬声器产生电视伴音。
扫描电路的任务是为显像管提供场、行扫描电流和各种电压，使显像管产生与电视台摄像管同步扫描的光栅。
电源部分的任务是将交流市电转变成电视机所需要的各种直流电压。
⑴信号通道电视天线周围存在着各种各样的电磁波，由天线和输入电路选出欲接收频道的电视信号，再经过高频放大器有选择性的放大，与本振输出的频率较高的正弦波混频得到中频信号。
在变频前，图像载频低于本频道的伴音载频；变频后，图像中频高于伴音中频。
这是由于本振频率高于图像载频和伴音载频的缘故。
但是，图像中频和伴音中频之差不变，例如，保持6.5MHz。
图像和伴音两中频信号经公用通道放大进入视频检波级。
检波器有两个作用：一是从中频信号中检出其包括---视频全电视信号；二是利用检波器的非线性作用，完成图像中频和伴音中频的差拍作用，产生出6.5MHz调频的第二伴音中频信号。
检波器的输出信号不仅馈给视放级，而且馈给同步分离电路、自动增益控制（AGC）电路及伴音中放电路，因此采用射随器进行预放大，以加强其负载能力。
预放级也有两个作用：一个将全电视信号和第二伴音中频信号分离。
二是将全电视信号进行电流放大，分别馈级视放级，同步分离级和AGC电路；将第二伴音中频信号进行电压放大馈级伴音通道。
因此，从天线至预视放称为黑白电视机图像信号和伴音信号和公共通道。
全电视信号的一部分经视放级放大去激励显像管产生黑白图象。
另一部分送到同步分离级，分离同步信号，用以控制接收机的扫描电路，产生与发送端同步的扫描运动。
第三部分送到AGC电路，对高频头和图像中放的增益进行自动控制，从而保证接收机的稳定接收。
