搅拌摩擦焊-铝合金-第一部分：术语范围此部分ISO25239定义了搅拌摩擦焊的术语与定义。

在此标准中，术语“铝”涉及铝及其合金。

术语与定义针对此文件的用途，适用于下列各项术语与定义。

1、焊针可调式搅拌头adjustable probe tool此搅拌头的针长、旋转速度和旋转方向是可以调节的，焊接过程中旋转速度可能会不同于轴肩的旋转速度。

可调焊针可以修整；此搅拌头能够在不产生过多的飞边的情况下使起始与尾孔阶段形成完好的焊缝。

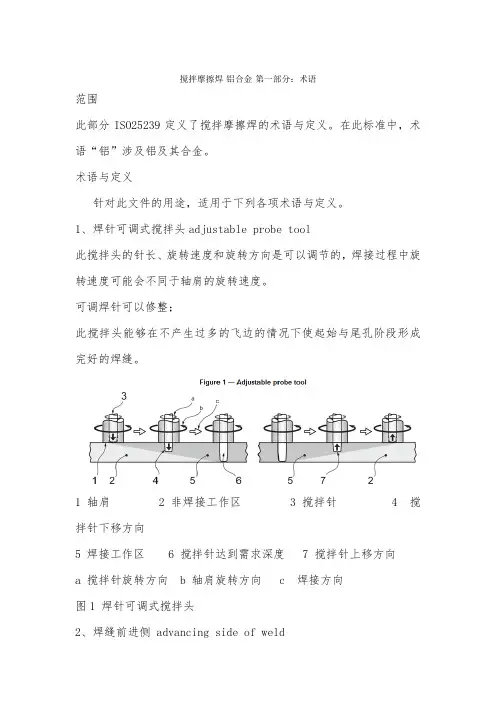

1 轴肩2 非焊接工作区3 搅拌针4 搅拌针下移方向5 焊接工作区6 搅拌针达到需求深度7 搅拌针上移方向a 搅拌针旋转方向b 轴肩旋转方向c 焊接方向图1 焊针可调式搅拌头2、焊缝前进侧 advancing side of weld搅拌头旋转的方向与焊接前进方向相同的焊缝一侧，见图1 序号7。

1 工件2 搅拌头3 轴肩4 搅拌针5 焊缝表面6 后退侧7 前进侧 8 尾孔a 搅拌工具旋转方向b 搅拌工具向下运动c 轴向力d 焊接方向e 搅拌头向上运动图2 搅拌摩擦焊的基本原理3、轴向力 axial force沿着搅拌头旋转轴作用于工件的作用力，见图1 序号c。

4、双轴肩搅拌头 bobbin tool搅拌头由固定长度的搅拌针和两个分离的轴肩组成，见图2。

5、结束停留时间 dwell time at end of weld从搅拌针在焊接前进方向停止行走，至搅拌针开始离开焊缝的这段时间。

6、起始停留时间 dwell time at start of weld从搅拌针扎入材料后，至搅拌针开始向焊接方向运动的这段时间。

7、尾孔 exit hoe在焊接结束部位，搅拌头移走后留下的孔，见图1 序号11。

8、接合面faying surface一个接头中一个工件与另一个工件的接触面9、固定搅拌针fixed probe伸出轴肩固定长度的搅拌针，焊接中旋转方向、速度均与轴肩相同。

10、压力控制force control焊接过程中使搅拌头维持所需压力的措施。
