高速图像采集与处理

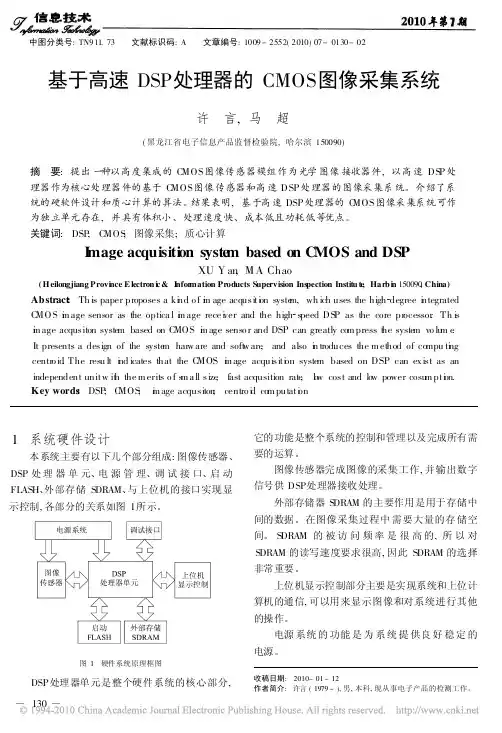

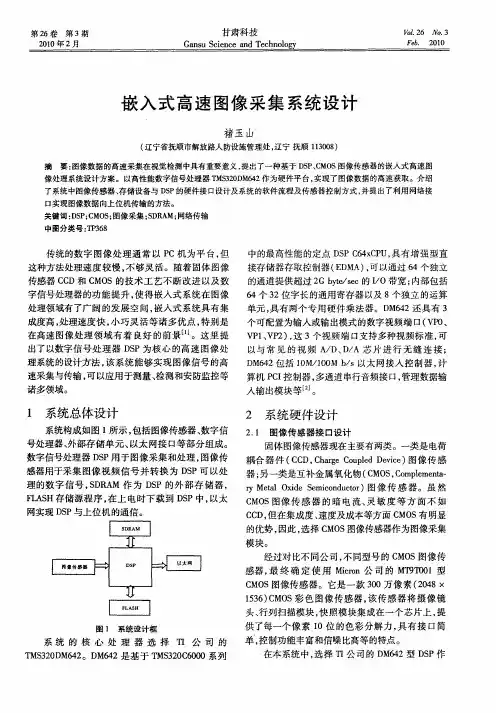

中图分类号:TN911.73 文献标识码:A 文章编号:1009-2552(2010)07-0130-02基于高速DSP 处理器的CMOS 图像采集系统许 言,马 超(黑龙江省电子信息产品监督检验院,哈尔滨150090)摘 要:提出一种以高度集成的C MOS 图像传感器模组作为光学图像接收器件,以高速DSP 处理器作为核心处理器件的基于C MOS 图像传感器和高速DSP 处理器的图像采集系统。

介绍了系统的硬软件设计和质心计算的算法。

结果表明,基于高速DSP 处理器的C MOS 图像采集系统可作为独立单元存在,并具有体积小、处理速度快、成本低且功耗低等优点。

关键词:DSP ;C MOS ;图像采集;质心计算I mage acquisiti on syste m based on C MOS and DSPXU Y an ,M A Chao(H eilongjiang Provi nce E lectron i c &I nfor mation Products Supervision Ins pection Institu te ,Harb i n 150090,China)Abstract :Th is paper proposes a ki n d o f i m age acqusiti o n syste m,wh ich uses the high degree i n tegrated C MOS i m age sensor as the optica l i m age rece i v er and the high speed DSP as the core pr ocessor .Th is i m age acqusiton syste m based on C MOS i m age senso r and DSP can greatly co m press t h e syste m vo lu m e .It presents a design of the syste m har w are and soft w are ,and also i n troduces the m ethod of co mpu ti n g centr o id .The resu lt i n d icates that the C MOS i m age acquisiti o n syste m based on DSP can ex ist as an independent unitw it h the m erits o f s m a ll size ,fast acqusition rate ,l o w cost and lo w power cosu m pti o n.Key words :DSP ;C MOS ;i m age acqusiton ;centro i d co m putati o n1 系统硬件设计本系统主要有以下几个部分组成:图像传感器、DSP 处理器单元、电源管理、调试接口、启动FLASH 、外部存储SDRAM 、与上位机的接口实现显示控制,各部分的关系如图1所示。

高速摄像头运用的原理
高速摄像头运用的原理是利用高速的成像传感器和图像处理技术，实现对快速运动物体进行高帧率的拍摄和录制。

具体原理包括以下几个方面：
1. 高帧率成像传感器：高速摄像头采用特殊的成像传感器，能够在较短的时间内获取多张图像，实现高帧率的拍摄。

一般采用CMOS传感器或者CCD传感器，能够在毫秒级别的时间内完成图像采集。

2. 快速图像处理：高速摄像头配备高性能的图像处理芯片，能够快速处理传感器采集到的大量图像数据。

图像处理算法可以对图像进行增强、滤波、降噪等处理，使得图像更加清晰、细腻。

3. 存储和传输技术：高速摄像头需要能够处理和传输大量的图像数据，因此需要具备高速的存储和传输技术。

通常采用高速存储设备，如固态硬盘或者高速SD卡，以及高速的数据接口，如USB 3.0或者千兆以太网，实现图像数据的快速传输和存储。

4. 光学系统和曝光控制：高速摄像头的光学系统需要具备足够的分辨率和快速的对焦能力，以捕捉快速运动物体的细节。

同时，曝光控制技术也很重要，可以通过调整快门速度和光圈大小，实现适合快速运动物体的曝光效果。

综上所述，高速摄像头通过高帧率成像传感器、快速图像处理、存储和传输技术以及优化的光学系统和曝光控制，实现对快速运动物体的高精度拍摄和录制。

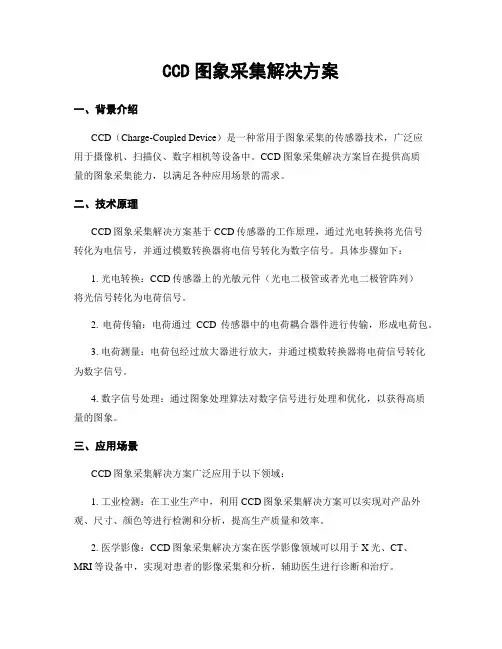

CCD图象采集解决方案一、背景介绍CCD（Charge-Coupled Device）是一种常用于图象采集的传感器技术，广泛应用于摄像机、扫描仪、数字相机等设备中。

CCD图象采集解决方案旨在提供高质量的图象采集能力，以满足各种应用场景的需求。

二、技术原理CCD图象采集解决方案基于CCD传感器的工作原理，通过光电转换将光信号转化为电信号，并通过模数转换器将电信号转化为数字信号。

具体步骤如下：1. 光电转换：CCD传感器上的光敏元件（光电二极管或者光电二极管阵列）将光信号转化为电荷信号。

2. 电荷传输：电荷通过CCD传感器中的电荷耦合器件进行传输，形成电荷包。

3. 电荷测量：电荷包经过放大器进行放大，并通过模数转换器将电荷信号转化为数字信号。

4. 数字信号处理：通过图象处理算法对数字信号进行处理和优化，以获得高质量的图象。

三、应用场景CCD图象采集解决方案广泛应用于以下领域：1. 工业检测：在工业生产中，利用CCD图象采集解决方案可以实现对产品外观、尺寸、颜色等进行检测和分析，提高生产质量和效率。

2. 医学影像：CCD图象采集解决方案在医学影像领域可以用于X光、CT、MRI等设备中，实现对患者的影像采集和分析，辅助医生进行诊断和治疗。

3. 安防监控：利用CCD图象采集解决方案可以实现对公共场所、住宅区域等进行监控和录相，提高安全防范能力。

4. 教育培训：在教育培训领域，CCD图象采集解决方案可以用于实验室教学、远程教育等场景，提供高清晰度的图象展示和传输。

四、解决方案特点CCD图象采集解决方案具有以下特点：1. 高图象质量：CCD传感器具有高灵敏度和低噪声特性，能够提供高质量的图象。

2. 快速采集速度：CCD图象采集解决方案的采集速度快，能够满足高速连续采集的需求。

3. 多种接口支持：CCD图象采集解决方案支持多种接口，如USB、GigE、Camera Link等，方便与各种设备的连接和集成。

4. 灵便性和可定制性：CCD图象采集解决方案可以根据不同应用场景的需求进行定制和优化，提供灵便的配置选项。

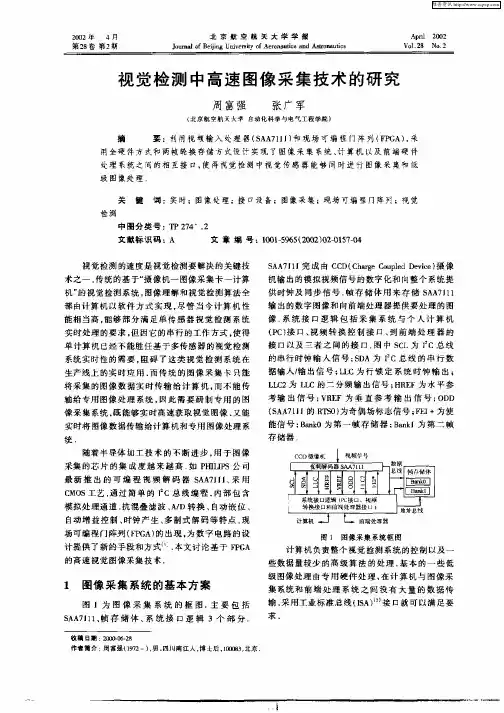

摘要随着机器视觉的广泛应用，以及工业4.0和“中国制造2025”的提出，在数字图像的采集、传输、处理等领域也提出了越来越高的要求。

传统的基于ISA接口、PCI接口、串行和并行等接口的图像采集卡已经不能满足人们对于高分辨率、实时性的图像采集的需求了。

一种基于FPGA和USB3.0高速接口，进行实时高速图像采集传输的研究越来越成为国内外在高速图像采集研究领域的一个新的热点。

针对高速传输和实时传输这两点要求，通过采用FPGA作为核心控制芯片与USB3.0高速接口协调工作的架构，实现高帧率、高分辨率、实时性的高速图像的采集和传输，并由上位机进行可视化操作和数据的保存。

整体系统采用先硬件后软件的设计方式进行设计，并对系统各模块进行了测试和仿真验证。

通过在FPGA 内部实现滤波和边缘检测等图像预处理操作，验证了FPGA独特的并行数据处理方式在信号及图像处理方面的巨大优势。

在系统硬件设计部分，采用OV5640传感器作为采集前端，选用Altera的Cyclone IV E系列FPGA作为系统控制芯片，由DDR2存储芯片进行数据缓存，采用Cypress公司的USB3.0集成型USB3.0芯片作为数据高速接口，完成了各模块的电路设计和采集卡PCB实物制作。

系统软件设计，主要分为FPGA逻辑程序部分、USB3.0固件程序部分和上位机应用软件部分。

通过在FPGA上搭建“软核”的方式，由Qsys系统完成OV5640的配置和初始化工作。

由GPIF II接口完成FPGA和FX3之间的数据通路。

通过编写状态机完成Slave FIFO的时序控制，在Eclipse中完成USB3.0固件程序的设计和开发。

上位机采用VS2013软件通过MFC方式设计，从而完成整体图像采集数据通路，并在上位机中显示和保存。

整体设计实现预期要求，各模块功能正常，USB3.0传输速度稳定在320MB/s，通过上位机保存至PC机硬盘的图像分辨率大小为1920*1080，与传感器寄存器设置一致，采集卡图像采集帧率为30fps，滤波及边缘检测预处理符合要求，采集系统具有实际应用价值和研究意义。

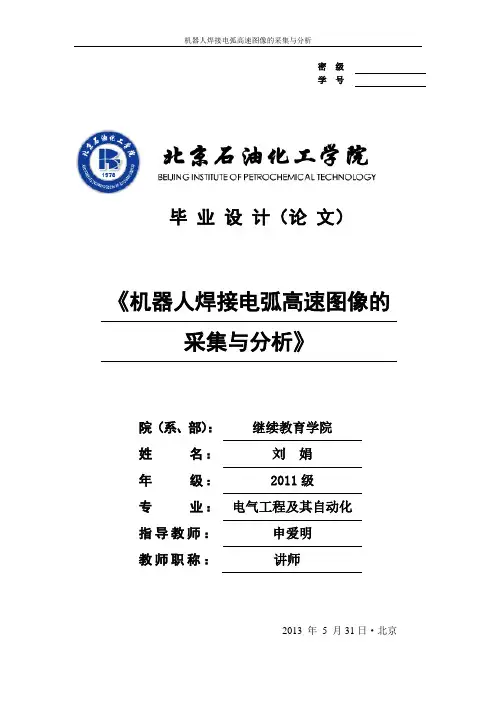

密级学号毕业设计（论文）《机器人焊接电弧高速图像的采集与分析》院（系、部）：继续教育学院姓名：刘娟年级：2011级专业：电气工程及其自动化指导教师：申爱明教师职称：讲师2013 年5 月31日·北京目录第一章前言 (5)1.1 现代焊接技术简介 (5)1.2 机器人焊接发展过程及其简介 (6)1.2.1 机械手臂或操作系统 (7)1.2.2 焊接部件 (7)1.2.3 机器人控制系统 (7)1.3 机器人焊接研究现状及未来趋势 (8)1.4 焊接系统的组成和工作原理 (10)1.5 焊接电弧现象 (12)1.5.1 焊接电弧的基本概念 (12)1.5.2 焊接电弧的引燃 (13)1.5.3 焊条的加热和熔化 (13)1.5.4 焊接电弧的基本特点 (13)1.5.5 焊接电弧的组成 (13)第二章机器人焊接高速电弧图像采集与分析实验原理及相关技术 (15)2.1 机器人焊机电弧高速图像采集与分析简介 (15)2.2 高速图像采集系统原理 (15)2.2.1 普通CMOS高速摄像系统介绍 (15)2.2.2 摄像系统总体结构. (16)2.3 高速摄像机的介绍 (17)2.4 高速摄像装置光路及其背光技术简介 (19)2.4.1 高速摄像装置及其光路图 (19)2.4.2 滤光片和可调减光镜的选择 (19)2.4.3 背光光源的选择 (21)2.5 合理选择放大率 (23)2.6 正确选择摄像参数 (23)2.7焊接电弧波形信号采集系统简介 (24)第三章焊接电弧高速图像采集与分析实例 (25)3.1 不同滤光镜下的拍摄效果 (25)3.2 焊接电弧高速图像采集与分析实例 (25)3.2.1 低氢焊条发生电弧环绕套筒内边缘旋转的高速摄影 (25)3.2.2 焊条电弧焊时下落的熔滴的高速摄影 (26)3.2.3 电弧力引起大颗粒飞溅的高速摄影 (27)3.2.4 焊条发生爆炸过渡过程的高速摄影 (27)3.2.5 药芯焊丝CO2气体保护焊在小参数下熔滴排斥过渡时的高速摄影 (28)第四章心得与体会 (29)4.1 结论总结 (29)4.2 对进一步研究的展望 (29)参考文献 (31)致谢 (33)声明 (34)摘要进行了焊接电弧高速图像和信号波形的同步采集和再现研究，给出了电弧图像和波形在线具体实现技术，并利用该技术成功进行了电弧光谱信息检测熔滴过渡过程、二氧化碳短路过渡过程和变极性MIG 焊电弧行为的研究。

高速数据采集与处理系统设计与验证研究摘要：高速数据采集与处理系统在许多领域中具有重要的应用，如通讯、工业控制、医疗诊断等。

本文旨在通过设计与验证研究，探讨高速数据采集与处理系统的各个组成部分及其相互之间的关系，以及如何优化系统性能。

该研究可为高速数据采集与处理系统的设计与应用提供理论依据和实践指导。

1. 引言高速数据采集与处理系统是指能够以高速率采集大量数据并进行实时处理的系统。

在许多领域中，如科学研究、工业控制、医疗诊断等，高速数据采集与处理系统都起着关键作用。

然而，由于数据量大、采样频率高，对系统的设计与验证提出了很大的挑战。

2. 高速数据采集系统设计高速数据采集系统的设计包括硬件和软件两个方面。

硬件方面主要包括采集设备的选择和配置、模拟电路设计、高速采样模块的设计等。

软件方面主要包括数据采集控制程序的设计和开发、数据传输协议的制定等。

2.1 采集设备的选择和配置在设计高速数据采集系统时，首先需要选择合适的采集设备。

常见的采集设备有采集卡、采集模块和数据采集仪器等。

根据实际需求，选择具有高采样率、高精度和稳定性的采集设备。

2.2 模拟电路设计模拟电路设计是高速数据采集系统设计的重要组成部分。

通过合理设计模拟电路，可以保证从传感器或信号源输入到采集设备的信号质量。

常见的模拟电路设计技术包括放大器设计、滤波器设计和抗干扰设计等。

2.3 高速采样模块的设计高速采样模块是高速数据采集系统中的核心部分，它负责将模拟输入信号转换为数字信号，并通过总线接口传输给处理部分。

高速采样模块的设计需要考虑采样率、分辨率、存储容量等因素，并采用合适的数模转换器和存储器。

3. 高速数据处理系统设计高速数据处理系统设计主要包括数据接收、数据处理和数据存储三个环节。

3.1 数据接收数据接收是指将高速采样模块采集到的数据传输到数据处理部分。

在数据接收过程中，需要考虑数据传输速率、数据稳定性和数据完整性等问题。

常见的数据传输技术有PCIe、USB和以太网等。

CCD图象采集解决方案一、概述CCD（Charge-Coupled Device）是一种常见的图象传感器，广泛应用于工业、医疗、安防等领域。

CCD图象采集解决方案是指通过使用CCD传感器和相关设备，实现高质量、高效率的图象采集和处理。

二、解决方案的组成部份1. CCD传感器：CCD传感器是图象采集的核心部件，负责将光信号转化为电信号。

传感器的选择应根据具体应用场景的需求来确定，包括分辨率、灵敏度、动态范围等参数。

2. 光学系统：光学系统用于将光线聚焦到CCD传感器上，包括镜头、滤光片等组件。

选择合适的光学系统可以提高图象的清晰度和色采还原度。

3. 采集设备：采集设备负责将CCD传感器采集到的电信号转化为数字信号，并进行处理和存储。

常见的采集设备包括图象采集卡、相机模块等。

4. 控制系统：控制系统用于控制CCD传感器和采集设备的工作，包括触发信号的生成、参数设置等。

控制系统可以通过软件或者硬件的方式实现。

5. 图象处理软件：图象处理软件用于对采集到的图象进行处理和分析，如去噪、增强、测量等。

根据具体需求，可以选择使用现有的图象处理软件或者自行开辟。

三、解决方案的工作流程1. 准备工作：确定应用场景和需求，选择合适的CCD传感器和光学系统，并搭建好采集设备和控制系统。

2. 图象采集：通过控制系统发出触发信号，启动CCD传感器进行图象采集。

传感器将光信号转化为电信号，并传输给采集设备。

3. 数字信号转换：采集设备将传感器采集到的电信号转化为数字信号，并进行采样和量化。

采集设备可以根据需求进行参数设置，如暴光时间、增益等。

4. 图象处理：将采集到的数字信号传输给图象处理软件，进行图象处理和分析。

根据具体需求，可以进行去噪、增强、边缘检测、目标识别等操作。

5. 结果输出：图象处理软件将处理后的图象结果输出，可以保存为图象文件或者实时显示在监视器上。

根据具体需求，还可以将结果进行存储、传输或者打印。

四、解决方案的优势和应用领域1. 高质量图象：CCD传感器具有高灵敏度和低噪声特性，能够采集到高质量的图象。

CCD图像采集解决方案一、背景介绍CCD（Charge-Coupled Device）图像传感器是一种常用于数字图像采集的器件，具有高灵敏度、低噪声和高分辨率等优点，被广泛应用于医学成像、工业检测、安防监控等领域。

为了实现高质量的图像采集，需要一套完善的CCD图像采集解决方案。

二、解决方案概述本文将介绍一种CCD图像采集解决方案，该方案包括硬件设备和软件系统两个部分。

硬件设备包括CCD摄像头、图像采集卡和计算机等。

软件系统包括图像采集驱动程序、图像处理软件和数据存储管理系统。

三、硬件设备1. CCD摄像头：选择一款高品质的CCD摄像头，具有较高的分辨率和灵敏度，以获取清晰、细节丰富的图像。

2. 图像采集卡：选择与CCD摄像头兼容的图像采集卡，该采集卡能够将CCD摄像头输出的模拟信号转换为数字信号，并传输给计算机进行后续处理。

3. 计算机：选择一台性能良好的计算机，具备足够的处理能力和存储空间，以满足高速图像采集和处理的需求。

四、软件系统1. 图像采集驱动程序：安装并配置适用于所选图像采集卡的驱动程序，确保驱动程序与硬件设备的兼容性。

驱动程序能够实现图像采集卡与计算机之间的数据传输和控制。

2. 图像处理软件：选择一款功能强大、操作简便的图像处理软件，以对采集到的图像进行预处理、滤波、增强、分割等操作，提高图像质量和准确性。

3. 数据存储管理系统：建立一个完善的数据存储管理系统，包括图像数据库和数据备份机制。

图像数据库能够对采集到的图像进行分类、索引和检索，方便后续的数据分析和应用。

五、解决方案流程1. 硬件设备连接：将CCD摄像头与图像采集卡通过合适的接口连接，如USB、PCIe等。

将图像采集卡插入计算机的对应插槽，并确保连接稳定可靠。

2. 驱动程序安装与配置：根据所选图像采集卡的型号和厂商提供的驱动程序，进行安装和配置。

确保驱动程序与硬件设备兼容，并能够正常识别和控制CCD摄像头。

3. 图像采集设置：通过图像采集驱动程序，设置图像采集的参数，如曝光时间、增益、帧率等。

Vitrox TH3000i是一款高性能的自动光学检测系统，广泛应用于电子制造行业。

它采用先进的机器视觉技术，能够在电子元件生产过程中实现快速、精准的检测，确保产品质量和生产效率。

下面将从以下几个方面分析Vitrox TH3000i的工作原理。

一、机器视觉技术Vitrox TH3000i采用先进的机器视觉技术，通过高分辨率的摄像头和图像处理算法，能够实时获取电子元件的图像，并对其进行分析和识别。

这一技术的应用使得系统能够在高速生产线上进行快速而准确的检测，提高了生产效率和产品质量。

二、图像采集与处理1. 图像采集：Vitrox TH3000i通过内置的高分辨率摄像头，能够对电子元件进行快速、准确的图像采集。

通过镜头的调焦和曝光控制，系统能够获取清晰、高质量的图像，为后续的图像处理提供了良好的基础。

2. 图像处理：系统通过图像处理算法对采集到的图像进行处理，实现电子元件的识别、分类和缺陷检测。

系统能够对图像进行滤波、边缘检测、特征提取等处理，从而实现对电子元件表面缺陷、焊点质量等方面的准确检测。

三、智能算法与模式识别Vitrox TH3000i内置了多项智能算法和模式识别技术，能够实现对不同类型电子元件的自动识别与分类。

系统能够根据预设的模式库，对电子元件进行形状、颜色、尺寸等方面的识别，实现对不合格品的自动剔除和报警。

四、多项检测功能Vitrox TH3000i具备多项高级检测功能，包括焊点检测、缺陷检测、尺寸测量等。

系统能够根据不同的生产需求，实现对电子元件表面缺陷、焊点质量、尺寸精度等方面的全面检测，保证产品质量和生产效率。

五、自动化控制与报警系统Vitrox TH3000i采用自动化控制系统，能够与生产线实现无缝对接，实现对检测结果的自动处理和反馈。

系统还配备了强大的报警系统，能够在发现不合格品时及时报警，并实现自动剔除和数据记录，确保产品质量和生产安全。

Vitrox TH3000i作为一款先进的自动光学检测系统，集成了机器视觉、图像处理、智能算法等多项高新技术，能够在电子制造行业实现快速、精准的检测，为企业提升了生产效率和产品质量，具有广阔的市场前景和发展空间。

高速摄像头拍照原理
高速摄像头利用高频率的图像采集和处理技术来实现高速拍照。

其工作原理主要包括以下几个步骤：
1. 光学系统：摄像头使用高质量的镜头来收集周围的光线。

光线经过透镜后会在成像传感器上形成一个倒置的、实际大小的图像。

2. 成像传感器：摄像头通常采用CMOS或CCD两种类型的成
像传感器，用于将光学图像转换成电信号。

这些传感器由一系列光电二极管组成，它们可以感知被收集的光的强度。

3. 图像采集：成像传感器会将场景中的光信号转换成电子信号。

在高速摄像头中，传感器可以以非常高的帧率进行图像采集，通常可以达到每秒数千到数十万帧以上的速度。

4. 快门控制：高速摄像头通常配备快门装置，可控制曝光时间。

快门会在每一帧图像采集完成后关闭，防止被曝光的物体模糊。

5. 图像处理：采集到的图像经过电信号转换后，进一步经过图像处理电路对图像进行增强、去噪等操作。

这些电路可根据具体应用需求进行优化。

6. 数据传输与存储：处理后的图像通过数据总线传输到计算机或存储设备中。

高速摄像头通常配备高速数据接口，以确保快速、稳定的数据传输。

总之，高速摄像头通过精确控制的光学系统、高帧率的图像采集、快门控制和高速数据传输等技术，实现了对高速运动物体的准确捕捉和记录。

这为许多领域的研究和应用提供了强大的工具。
