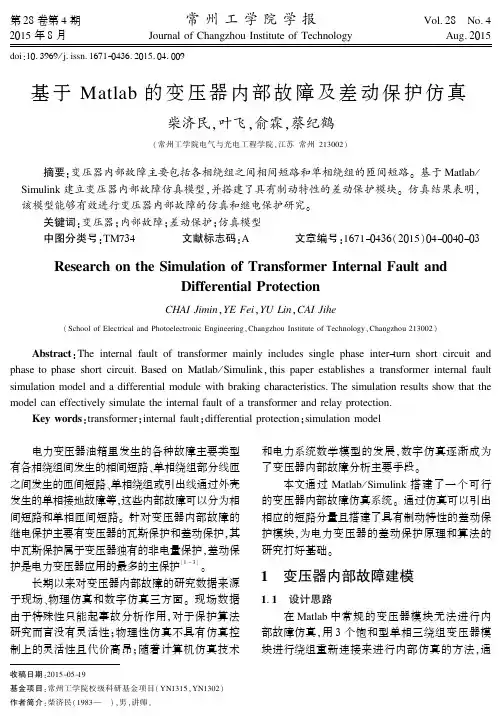

第２８卷第４期２０１５年８月常州工学院学报ＪｏｕｒｎａｌｏｆＣｈａｎｇｚｈｏｕＩｎｓｔｉｔｕｔｅｏｆＴｅｃｈｎｏｌｏｇｙＶｏｌ．２８ Ｎｏ．４Ａｕｇ．２０１５ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１６７１－０４３６．２０１５．０４．００９收稿日期：２０１５－０５－１９基金项目：常州工学院校级科研基金项目（ＹＮ１３１５，ＹＮ１３０２）作者简介：柴济民（１９８３— ），男，讲师。
基于Ｍａｔｌａｂ的变压器内部故障及差动保护仿真柴济民，叶飞，俞霖，蔡纪鹤（常州工学院电气与光电工程学院，江苏常州２１３００２）摘要：变压器内部故障主要包括各相绕组之间相间短路和单相绕组的匝间短路。
基于Ｍａｔｌａｂ／Ｓｉｍｕｌｉｎｋ建立变压器内部故障仿真模型，并搭建了具有制动特性的差动保护模块。
仿真结果表明，该模型能够有效进行变压器内部故障的仿真和继电保护研究。
关键词：变压器；内部故障；差动保护；仿真模型中图分类号：ＴＭ７３４ 文献标志码：Ａ 文章编号：１６７１－０４３６（２０１５）０４－００４０－０３ＲｅｓｅａｒｃｈｏｎｔｈｅＳｉｍｕｌａｔｉｏｎｏｆＴｒａｎｓｆｏｒｍｅｒＩｎｔｅｒｎａｌＦａｕｌｔａｎｄＤｉｆｆｅｒｅｎｔｉａｌＰｒｏｔｅｃｔｉｏｎＣＨＡＩＪｉｍｉｎ，ＹＥＦｅｉ，ＹＵＬｉｎ，ＣＡＩＪｉｈｅ（ＳｃｈｏｏｌｏｆＥｌｅｃｔｒｉｃａｌａｎｄＰｈｏｔｏｅｌｅｃｔｒｏｎｉｃＥｎｇｉｎｅｅｒｉｎｇ，ＣｈａｎｇｚｈｏｕＩｎｓｔｉｔｕｔｅｏｆＴｅｃｈｎｏｌｏｇｙ，Ｃｈａｎｇｚｈｏｕ２１３００２）Ａｂｓｔｒａｃｔ：Ｔｈｅｉｎｔｅｒｎａｌｆａｕｌｔｏｆｔｒａｎｓｆｏｒｍｅｒｍａｉｎｌｙｉｎｃｌｕｄｅｓｓｉｎｇｌｅｐｈａｓｅｉｎｔｅｒ－ｔｕｒｎｓｈｏｒｔｃｉｒｃｕｉｔａｎｄｐｈａｓｅｔｏｐｈａｓｅｓｈｏｒｔｃｉｒｃｕｉｔ．ＢａｓｅｄｏｎＭａｔｌａｂ／Ｓｉｍｕｌｉｎｋ，ｔｈｉｓｐａｐｅｒｅｓｔａｂｌｉｓｈｅｓａｔｒａｎｓｆｏｒｍｅｒｉｎｔｅｒｎａｌｆａｕｌｔｓｉｍｕｌａｔｉｏｎｍｏｄｅｌａｎｄａｄｉｆｆｅｒｅｎｔｉａｌｍｏｄｕｌｅｗｉｔｈｂｒａｋｉｎｇｃｈａｒａｃｔｅｒｉｓｔｉｃｓ．Ｔｈｅｓｉｍｕｌａｔｉｏｎｒｅｓｕｌｔｓｓｈｏｗｔｈａｔｔｈｅｍｏｄｅｌｃａｎｅｆｆｅｃｔｉｖｅｌｙｓｉｍｕｌａｔｅｔｈｅｉｎｔｅｒｎａｌｆａｕｌｔｏｆａｔｒａｎｓｆｏｒｍｅｒａｎｄｒｅｌａｙｐｒｏｔｅｃｔｉｏｎ．Ｋｅｙｗｏｒｄｓ：ｔｒａｎｓｆｏｒｍｅｒ；ｉｎｔｅｒｎａｌｆａｕｌｔ；ｄｉｆｆｅｒｅｎｔｉａｌｐｒｏｔｅｃｔｉｏｎ；ｓｉｍｕｌａｔｉｏｎｍｏｄｅｌ 电力变压器油箱里发生的各种故障主要类型有各相绕组间发生的相间短路、单相绕组部分线匝之间发生的匝间短路、单相绕组或引出线通过外壳发生的单相接地故障等，这些内部故障可以分为相间短路和单相匝间短路。

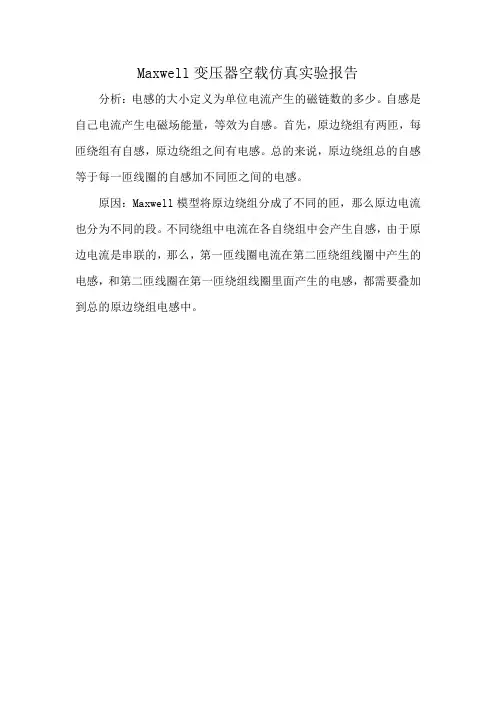

Maxwell变压器空载仿真实验报告分析：电感的大小定义为单位电流产生的磁链数的多少。
自感是自己电流产生电磁场能量，等效为自感。
首先，原边绕组有两匝，每匝绕组有自感，原边绕组之间有电感。
总的来说，原边绕组总的自感等于每一匝线圈的自感加不同匝之间的电感。
原因：Maxwell模型将原边绕组分成了不同的匝，那么原边电流也分为不同的段。
不同绕组中电流在各自绕组中会产生自感，由于原边电流是串联的，那么，第一匝线圈电流在第二匝绕组线圈中产生的电感，和第二匝线圈在第一匝绕组线圈里面产生的电感，都需要叠加到总的原边绕组电感中。

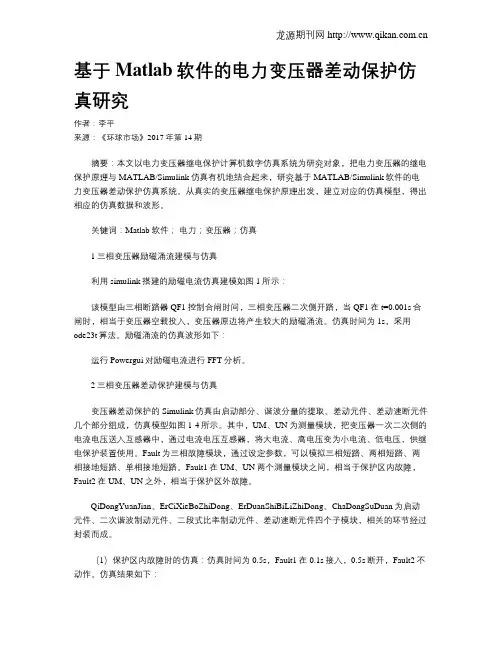

基于Matlab软件的电力变压器差动保护仿真研究作者：李平来源：《环球市场》2017年第14期摘要：本文以电力变压器继电保护计算机数字仿真系统为研究对象，把电力变压器的继电保护原理与MATLAB/Simulink仿真有机地结合起来，研究基于MATLAB/Simulink软件的电力变压器差动保护仿真系统。
从真实的变压器继电保护原理出发，建立对应的仿真模型，得出相应的仿真数据和波形。
关键词：Matlab软件；电力；变压器；仿真1三相变压器励磁涌流建模与仿真利用simulink搭建的励磁电流仿真建模如图1所示：该模型由三相断路器QF1控制合闸时间，三相变压器二次侧开路，当QF1在t=0.001s合闸时，相当于变压器空载投入，变压器原边将产生较大的励磁涌流。
仿真时间为1s，采用ode23t算法。
励磁涌流的仿真波形如下：运行Powergui对励磁电流进行FFT分析。
2三相变压器差动保护建模与仿真变压器差动保护的Simulink仿真由启动部分、谐波分量的提取、差动元件、差动速断元件几个部分组成，仿真模型如图1-4所示。
其中，UM、UN为测量模块，把变压器一次二次侧的电流电压送入互感器中，通过电流电压互感器，将大电流、高电压变为小电流、低电压，供继电保护装置使用。
Fault为三相故障模块，通过设定参数，可以模拟三相短路、两相短路、两相接地短路、单相接地短路。
Fault1在UM、UN两个测量模块之间，相当于保护区内故障，Fault2在UM、UN之外，相当于保护区外故障。
QiDongYuanJian、ErCiXieBoZhiDong、ErDuanShiBiLiZhiDong、ChaDongSuDuan为启动元件、二次谐波制动元件、二段式比率制动元件、差动速断元件四个子模块，相关的环节经过封装而成。
（1）保护区内故障时的仿真：仿真时间为0.5s，Fault1在0.1s接入，0.5s断开，Fault2不动作。
仿真结果如下：（2）保护区外故障时的仿真：仿真时间为0.5s，Fault2在0.1s接入，0.5s断开，Fault1不动作。

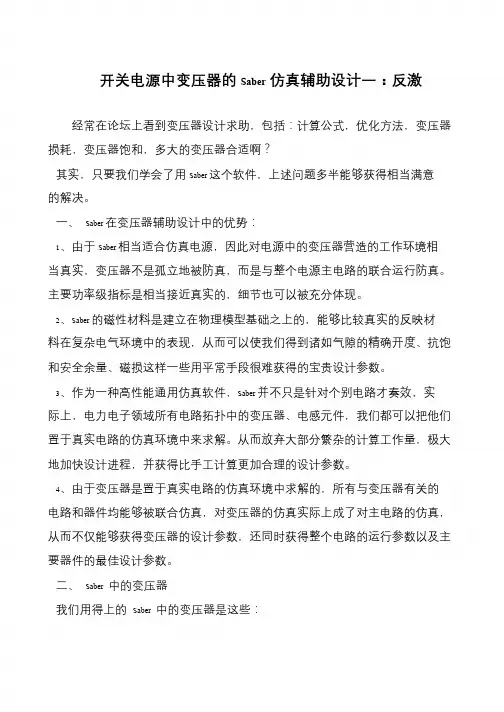

开关电源中变压器的Saber仿真辅助设计一：反激
经常在论坛上看到变压器设计求助，包括：计算公式，优化方法，变压器损耗，变压器饱和，多大的变压器合适啊？
其实，只要我们学会了用Saber 这个软件，上述问题多半能够获得相当满意的解决。
一、Saber 在变压器辅助设计中的优势：
1、由于Saber 相当适合仿真电源，因此对电源中的变压器营造的工作环境相当真实，变压器不是孤立地被防真，而是与整个电源主电路的联合运行防真。
主要功率级指标是相当接近真实的，细节也可以被充分体现。
2、Saber 的磁性材料是建立在物理模型基础之上的，能够比较真实的反映材料在复杂电气环境中的表现，从而可以使我们得到诸如气隙的精确开度、抗饱和安全余量、磁损这样一些用平常手段很难获得的宝贵设计参数。
3、作为一种高性能通用仿真软件，Saber 并不只是针对个别电路才奏效，实际上，电力电子领域所有电路拓扑中的变压器、电感元件，我们都可以把他们置于真实电路的仿真环境中来求解。
从而放弃大部分繁杂的计算工作量，极大地加快设计进程，并获得比手工计算更加合理的设计参数。
4、由于变压器是置于真实电路的仿真环境中求解的，所有与变压器有关的
电路和器件均能够被联合仿真，对变压器的仿真实际上成了对主电路的仿真，从而不仅能够获得变压器的设计参数，还同时获得整个电路的运行参数以及主要器件的最佳设计参数。
二、Saber 中的变压器
我们用得上的Saber 中的变压器是这些：。

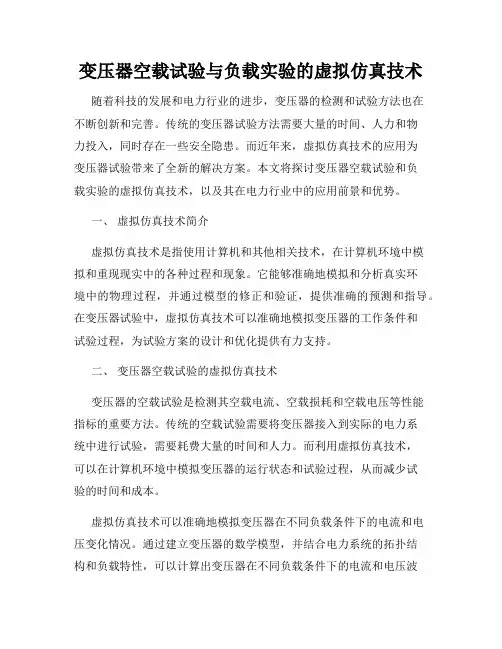

变压器空载试验与负载实验的虚拟仿真技术随着科技的发展和电力行业的进步，变压器的检测和试验方法也在不断创新和完善。
传统的变压器试验方法需要大量的时间、人力和物力投入，同时存在一些安全隐患。
而近年来，虚拟仿真技术的应用为变压器试验带来了全新的解决方案。
本文将探讨变压器空载试验和负载实验的虚拟仿真技术，以及其在电力行业中的应用前景和优势。
一、虚拟仿真技术简介虚拟仿真技术是指使用计算机和其他相关技术，在计算机环境中模拟和重现现实中的各种过程和现象。
它能够准确地模拟和分析真实环境中的物理过程，并通过模型的修正和验证，提供准确的预测和指导。
在变压器试验中，虚拟仿真技术可以准确地模拟变压器的工作条件和试验过程，为试验方案的设计和优化提供有力支持。
二、变压器空载试验的虚拟仿真技术变压器的空载试验是检测其空载电流、空载损耗和空载电压等性能指标的重要方法。
传统的空载试验需要将变压器接入到实际的电力系统中进行试验，需要耗费大量的时间和人力。
而利用虚拟仿真技术，可以在计算机环境中模拟变压器的运行状态和试验过程，从而减少试验的时间和成本。
虚拟仿真技术可以准确地模拟变压器在不同负载条件下的电流和电压变化情况。
通过建立变压器的数学模型，并结合电力系统的拓扑结构和负载特性，可以计算出变压器在不同负载条件下的电流和电压波形。
同时，还可以通过模拟变压器的绝缘性能和损耗特性，评估其在不同负载条件下的工作状态和性能。
虚拟仿真技术能够提供准确的试验结果和数据分析，为变压器的设计和运行提供指导和优化建议。
三、变压器负载实验的虚拟仿真技术变压器的负载实验是评估其负载能力和稳定性的重要方法。
传统的负载实验需要将变压器接入到实际的负载系统中进行试验，增加了试验的复杂性和风险。
而利用虚拟仿真技术，可以在计算机环境中模拟变压器的负载状态和运行过程，进行可靠性评估和优化设计。
虚拟仿真技术可以通过建立变压器的数学模型，并结合负载系统的特点和变压器的额定负载能力，模拟变压器在不同负载条件下的运行状态和性能。

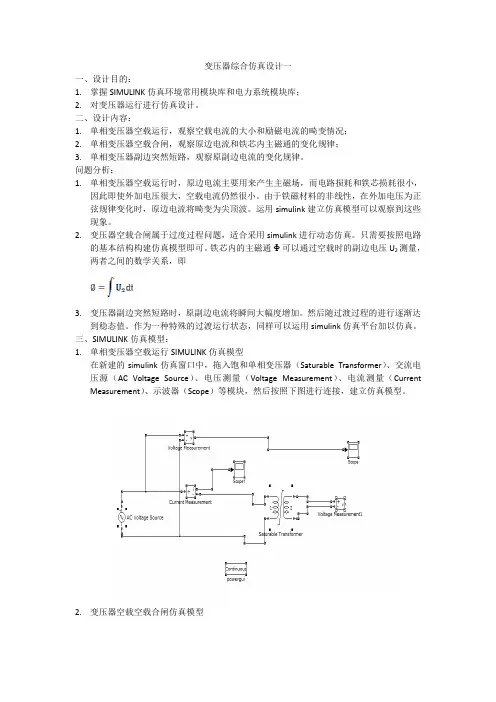

变压器综合仿真设计一一、设计目的：1.掌握SIMULINK仿真环境常用模块库和电力系统模块库；2.对变压器运行进行仿真设计。
二、设计内容：1.单相变压器空载运行，观察空载电流的大小和励磁电流的畸变情况；2.单相变压器空载合闸，观察原边电流和铁芯内主磁通的变化规律；3.单相变压器副边突然短路，观察原副边电流的变化规律。
问题分析：1.单相变压器空载运行时，原边电流主要用来产生主磁场，而电路损耗和铁芯损耗很小，因此即使外加电压很大，空载电流仍然很小。
由于铁磁材料的非线性，在外加电压为正弦规律变化时，原边电流将畸变为尖顶波。
运用simulink建立仿真模型可以观察到这些现象。
2.变压器空载合闸属于过度过程问题，适合采用simulink进行动态仿真。
只需要按照电路的基本结构构建仿真模型即可。
铁芯内的主磁通Φ可以通过空载时的副边电压U2测量，两者之间的数学关系，即3.变压器副边突然短路时，原副边电流将瞬间大幅度增加。
然后随过渡过程的进行逐渐达到稳态值。
作为一种特殊的过渡运行状态，同样可以运用simulink仿真平台加以仿真。
三、SIMULINK仿真模型：1.单相变压器空载运行SIMULINK仿真模型在新建的simulink仿真窗口中，拖入饱和单相变压器（Saturable Transformer）、交流电压源（AC Voltage Source）、电压测量（Voltage Measurement）、电流测量（Current Measurement）、示波器（Scope）等模块，然后按照下图进行连接，建立仿真模型。
2.变压器空载空载合闸仿真模型3.变压器短路仿真模型三、设计报告要求1、相关内容理论分析；2、构建仿真结构框图（包括说明语句）；3、图形输出及说明；4、设计总结。
第1篇一、实验目的1. 理解变压器的工作原理和基本特性。
2. 掌握变压器仿真软件的使用方法。
3. 通过仿真实验，分析变压器在不同工作条件下的性能变化。
4. 熟悉变压器参数对性能的影响。
二、实验原理变压器是一种利用电磁感应原理，将一种电压转换为另一种电压的电气设备。
其基本原理是：当交流电流通过变压器的初级绕组时，会在铁芯中产生交变磁场，从而在次级绕组中感应出电动势。
变压器的主要参数包括：变比、空载损耗、短路损耗、效率等。
三、实验设备1. 变压器仿真软件（如MATLAB/Simulink、PSPICE等）。
2. 电脑一台。
四、实验步骤1. 打开变压器仿真软件，创建一个新的仿真模型。
2. 根据实验要求，设置变压器的参数，如变比、绕组电阻、漏感等。
3. 添加激励源，设置输入电压和频率。
4. 添加测量仪器，如电压表、电流表、功率表等，用于测量变压器的输出电压、电流和功率。
5. 运行仿真，观察变压器的性能变化。
6. 记录实验数据，分析实验结果。
五、实验内容1. 空载实验（1）设置变压器的变比为1:1，绕组电阻为0，漏感为0。
（2）设置输入电压为220V，频率为50Hz。
（3）观察输出电压随时间的变化，记录空载损耗。
2. 短路实验（1）设置变压器的变比为1:1，绕组电阻为0，漏感为0。
（2）设置输入电压为220V，频率为50Hz。
（3）将次级绕组短路，观察输出电流随时间的变化，记录短路损耗。
3. 负载实验（1）设置变压器的变比为1:1，绕组电阻为5Ω，漏感为1mH。
（2）设置输入电压为220V，频率为50Hz。
（3）添加负载电阻，设置负载功率为100W。
（4）观察输出电压、电流和功率随时间的变化，记录变压器的效率。
六、实验结果与分析1. 空载实验通过空载实验，可以得到变压器的空载损耗。
空载损耗主要由铁损耗和励磁损耗组成。
铁损耗与输入电压的平方成正比，励磁损耗与输入电压成正比。
2. 短路实验通过短路实验，可以得到变压器的短路损耗。

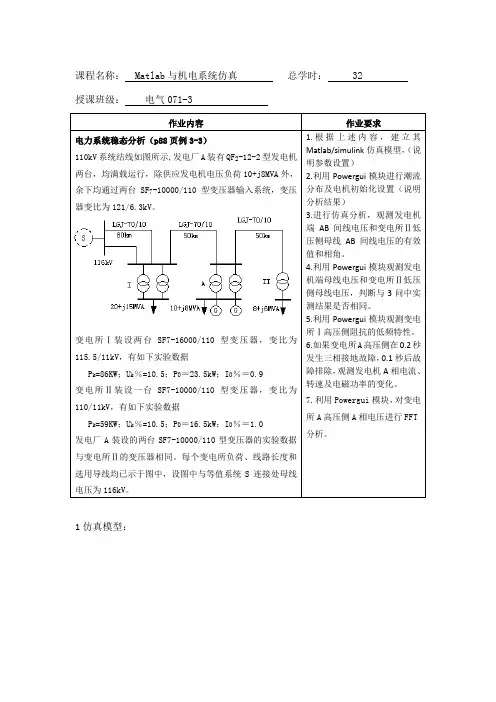

课程名称： Matlab与机电系统仿真总学时： 32 授课班级：电气071-31仿真模型：一、参数计算1、 发电厂发电机：Sn=2*15MVA, Un=6.3KV2、 发电厂负载 ：Un=6.3KV,Pn=10MVA ， Qn=8Mvar3、 变电所一负载： Un=11KV ,Pn=20MVA ，Qn=15Mvar4、 变电所二负载： Un=11KV,Pn=8MVA ，Qn=6Mvar5、 发电厂变压器A 及变电所Ⅰ ： MVA S B 10= U U av B =SUP R R NN KTAT 2211000== ZR R BA T R ==**1=10*100059S U U XXNNK TAT 100(%)21==ZX X BA T X ==**1=pi*100105.06、 变电所变压器二： MVA S B 10= U U av B =SU P R NN KT 2221000= ZR BT R=*2=16*16*10086S U UXNN KT 100(%)22=ZX BT X=*2=pi*100105.07、线路参数：r=0.45Ω/km x=0.433Ω/km g=0 b=2.62*610 S/km二、潮流分布及电机初始化设置打开Powergui模块，点击“潮流计算和电机初始化”按键，进入潮流计算和电机初始化设置窗口，如图所示。
该窗口只显示了一个电机模块，名为A，选中该模块，将节点类型选为“P&Q节点”，Uab设置为“6300V”，有功功率设为“24MW”，并点击“Update Load Flow”按键，进行负荷潮流，窗口左侧将显示更新后的负荷潮流分布情况。
之后重新打开同步发电机参数对话窗口，可以看到，初始状态已自动更新了。
从初始化设置得到的参数可知PN =24MW,QN=18MVar,cosΦ=0.8.与实际的同步发电机参数对比得出初始化设置正确。
结果如图2-1图2-1三、（1）测量发电机端AB间线电压的有效值时，可以用三相电压电流表模块V-I-M加有效值测量模块RMS来进行测量。

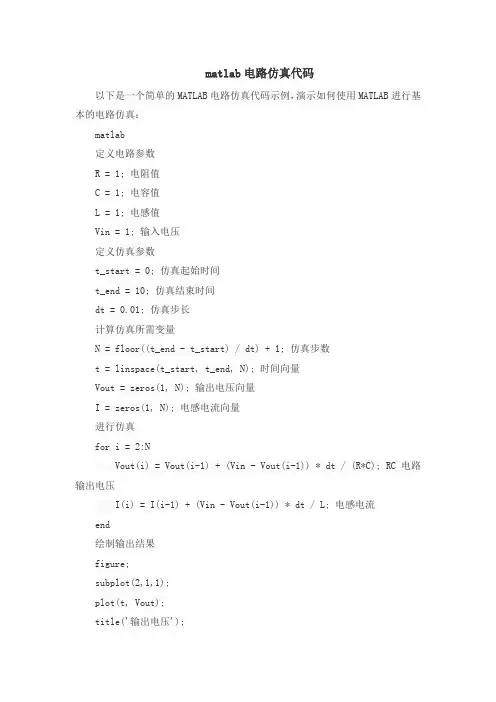

matlab电路仿真代码以下是一个简单的MATLAB电路仿真代码示例，演示如何使用MATLAB进行基本的电路仿真：matlab定义电路参数R = 1; 电阻值C = 1; 电容值L = 1; 电感值Vin = 1; 输入电压定义仿真参数t_start = 0; 仿真起始时间t_end = 10; 仿真结束时间dt = 0.01; 仿真步长计算仿真所需变量N = floor((t_end - t_start) / dt) + 1; 仿真步数t = linspace(t_start, t_end, N); 时间向量Vout = zeros(1, N); 输出电压向量I = zeros(1, N); 电感电流向量进行仿真for i = 2:NVout(i) = Vout(i-1) + (Vin - Vout(i-1)) * dt / (R*C); RC电路输出电压I(i) = I(i-1) + (Vin - Vout(i-1)) * dt / L; 电感电流end绘制输出结果figure;subplot(2,1,1);plot(t, Vout);title('输出电压');xlabel('时间');ylabel('电压');subplot(2,1,2);plot(t, I);title('电感电流');xlabel('时间');ylabel('电流');以上代码演示了一个简单的RC电路和电感电流的仿真。
首先定义了电路的参数，然后定义了仿真的时间范围和步长。
接下来，根据定义的参数和仿真步长计算出时间向量，以及初始化输出电压和电感电流的向量。
然后，使用一个for 循环进行仿真，根据RC电路和电感电流的公式更新输出电压和电感电流的值。
最后，使用subplot将输出电压和电感电流的结果绘制在一个图形窗口中。
请注意，上面的示例只是一个简单的电路仿真示例，实际的电路仿真可能更复杂，具体的仿真方法和计算公式取决于电路的特性和您的需求。
