电压互感器

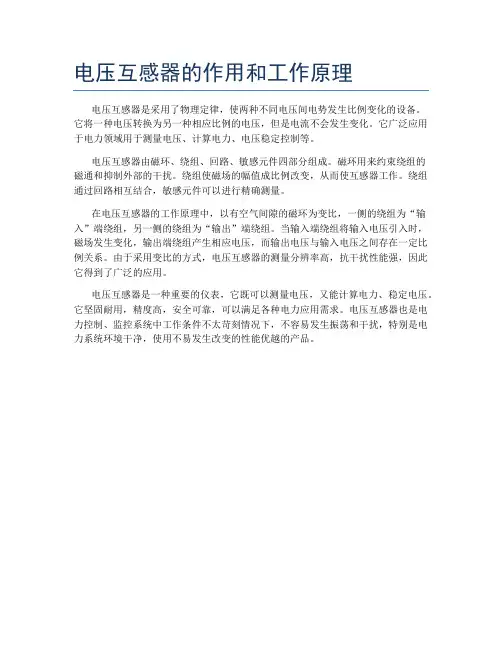

电压互感器：

289。变电站使用的电压互感器一般带有哪些保护？停用电压互感器时应注意什么？

答：（1）电压互感器一般带有下列保护：1）电压保护（接地保护）。2）阻抗保护（距离保护）。3）高频保护。4）方向保护。5）低频减负荷和低电压减负荷。6）低电压闭锁。7）自动装臵。8）同期重合闸等。

（2）停用电压互感器时应注意下列事项：1）停用电压互感器时，为防止误动，应先考虑停用该电压互感器所带保护及自动装臵。2）如电压互感器装有自动切换装臵或手动切换装臵，其所带保护和自动装臵可不停用。3）当电压互感器停用时，根据需要可将其二次小开关断开（取下熔断器），防止反充电。

290.电力系统发生铁磁谐振将会出现什么现象和后果？系统出现铁磁谐振的原因和防止措施是什么？

答：电力系统出现铁磁谐振时，将出现额定值几倍之几十倍的过电压和过电流，瓷绝缘放电，绝缘子.套管等铁建出现电晕，电压互感器一次熔断器熔断，严重时将损坏设备。

电力系统内的回路一般都可简化成电阻R.感抗wl，容抗1\WC的串联和并联回路。当回路中出现WL=1\WC的情况时，这个回路就会出现谐振，在这个回路的电感元件和电容元件上就会产生过电压和过电流。由于贿赂的容抗在频率不变的情况下基本上是个不变得常数，而感抗一般是由带铁芯的容祖产生的，贴心饱和时感抗就会变小；因此，常因贴心饱和出现WL=1\WC，从而产生谐振，这种谐振称为铁磁谐振。在回路运行中产生铁磁谐振的具体原因，可能有以下几个方面：

（1）中性点不接地系统发生单相接地、单项短线或跳闸，三相负荷严重不对称等。

（2）铁磁谐振和贴心饱和有关，一般电压互感器贴心过早宝盒是福安特性变坏；特别是在中性点不接地系统中使用中性点接地的电压互感器时，更容易产生铁磁谐振。

（3）刀闸操作过程中，圆形方式恰好构成写真条件或投三相短路器不同时期，都会引起电压，电流波动，引起铁磁谐振。

（4）断开端口装有并联电容器的断路器时，如并联电容器的电容的电容和回路电压互感器的电感参数匹配时也会发生铁磁谐振，造成是被损坏。

防止铁磁谐振一般有以下几个方法：

（1）在电压互感器开口三角绕组两端连接以适当数值的阻尼电阻R，R约为几十欧(R=0.45Xl，Xl为回路归算到电压互感器二次侧的工频激磁感抗).

（2）使用电容电压互感器或在母线上接入一定大小的电容器，使Xc\Xl<0.01,就可避免谐振。

（3）改变操作顺序。如何避免变压器中性点过电压，向母线充电前，先合上变压器中性点的接地开关，送电后再拉开，或先和线路短路器，再向母线充电等。

291.电压互感器发生铁磁谐振有哪些现象和危害？

答（1）铁磁谐振的现象，电压互感器铁磁谐振可能是基波（工频）的，也可能是分频的，甚至可能是高频的。经常发生的是基波和分频谐振。根据运行经验，当电源箱只带电压互感器得空母线突然合匝时易产生基波谐振；当发生单相接地是以产生分频谐振。

（2）铁磁谐振的危害。电压互感器铁磁谐振将引起电压互感器铁芯饱和，产生饱和过电压。电压互感器发生铁磁谐振的直接危害是：电压互感器出现很大的励磁涌流，致使其一次电流增大十几倍。造成一次熔断器熔断，严重时可能是电压互感器烧坏。电压互感发生谐振时，还可能引起继电保护及自动装臵误动作。

292.运行中的电压互感器严重却油有何危害？

答：电压互感器内部严重缺油，若此是同步发生油位指示器堵塞，出现假油位，运行人员未能及时赶到，会使互感器铁芯暴露在空气中，当雷击线路时。引起互感器内部绝缘闪络。将互感器烧毁爆炸。

293.10KV电压互感器高压熔断可能是什么原因？

答;1.当系统在某种运行方式、某种条件下、可能产生铁磁谐振，会产生过电压。有可能是电压互感器的激磁电流增加十几倍。引起高压侧熔断器熔断.

2.系统发生单相间歇电弧接地时。这时也会出现过电压。可达正常相电压的3~3.5倍，可能是电压互感器的铁心饱和。几次电流急剧增加。引起高压侧熔断器熔断。

3.电压互感器本身内部有单相接地或相间的短路故障

4.二次侧发生短路而二次侧熔断器为荣短时。也可能造成一次侧熔断器熔断。

294.电压互感器正常运行适应注意的事项有哪些？

答;(1)电压互感器二次禁止短路，禁止用隔离开关拉和异常电压互感器

（2）电压互感器允许在最高工作电压下继续运行。

（3）绝缘电阻的测量。6KV及以上电压互感器一次侧用100~2500V查表测量，其值不低于50M。而次侧用1000V邀标测量。其值不低于1M。

（4）电压互感器停电时，应注意对继电保护、自动装臵的影响，防止误动，拒动。 （5）两组电压互感器二次并列操作时，必须在依次并列情况下进行。

（6）新投入或大修后的可能变动的电压互感器必须核相。

（7）电压互感器的操作应按以下顺序进行，停电操作时。先端断开二次回路，在拉开一侧隔离开关。送电操作时，先合一次侧隔离开关，在和二次回路。

295.10KV非接地系统中允许单向运行几个小时？如果曹过着时间有什么影响 ？

答：一般来说。10KV非接地系统允许单向运行1~2H，这是因为，在中性点不直接接地系统中发生单相接地时，由于故障点的电流很小。而且三相之间的线电压仍然保持对称，对负荷的供电没有影响，因此，在一般情况下都允许在运行1~2H，而不必要立即跳匝，但是在单相接地以后，其他两项的对低电压要升高1.72倍，再如果长期运行，对于那些在额定电压下磁通就饱和的电压互感器会因严重饱和二十电压互感器烧坏。

由于分析可以看出，若10kv系统发生信号应立即检查。防止10kv系统长期带接地点运行。

296.电压互感器在送电前应做好哪些准备？

答：（1）应测量其绝缘电阻，二次侧绝缘电阻不行低于1M，一次侧绝缘电阻不低于是1M/kV。

（2）完成定相工作（即要确定相位的正确性）。如果一次侧相位而二次侧接错，则会引起非同期并列。此外，在母线时，还会使两台电压互感器短路并列，产生很大的环流，造成二次侧熔断（或小开关跳开），引起保护装臵电源中断，严重时会烧坏电压互感器二次绕组。

（3）电压互感器送电前的检查：1）检查绝缘子京清洁、完整，无损坏及裂纹。2）检查油位应正常，油色透明不发黑，无渗、漏油现象。3)检查二次电路的电缆及导线应完好，且无短路现象。4）检查电压互感器外壳应清洁，无渗漏油现象，二次绕组接地牢固。

准备工作结束后，可进行送电操作；投入一，二次侧熔断器（或小开关），合上其出口隔离开关，使电压互感器投入运行，检查二次电压正常，然后投入电压互感器所带的继电保护及自动装臵。

297．电压互感器停用时，应注意哪些事项？

答：双母线接线方式中，如一台其他电压互感器出口隔离开关、电压互感器本体或二次侧电路需要检修时，则需要停用电压互感器。如在其他接线方式中，电压互感器随母线一起停用。在双母线接线方式中，方法有两种，一是双母线改单母线，然后停用互感器；二是合上两母线隔离开关，使电压互感器并列，再停其中一组。通常采用第一种。电压互感器停用操作顺序如下;

1.先停用电压互感器所带的保护及自动装臵，如装有自动切换或手动切换装臵时，其所带的保护及自动装臵可不停用。

2.取下二次侧熔断器或断开二次侧二次小开关，以防止反充电，使一次侧充电。

3.断开电压互感器出口断路器，取下一次侧熔断器或拉开一次侧隔离开关。

4.进行验电，用电压等级合适而且合格的验电器，在电压互感器各项分别验电。验明无误后，装设好接地线，悬挂标示牌，经过工作许可手续，便可进行检修工作。

298。更换运行中的电压互感器及其二次线时。应注意那些问题？

答：对运行中的电压互感器及其二次线需要更换时，除应执行《安全工作规程》的有关规定外，还应注意以下几点：

（1）个别电压互感器在运行中损坏需要更换时，应选用电压等级与电网运行电压相符，变比与原来的相同，极性正确，励磁特性相进的电压互感器，并需经试验合格。

（2）更换成组的电压互感器时，出主意上述内容外，对于二次与其他电压和互感器并列运行的还用检查其界限组别并核对相位。

（3）电压互感器二次二次线更换后，应进行必要的核对，防止造成错误接线。

（4）电压互感器及二次线更换后必须测定极性。

299.电压互感器与电流互感器二次侧为什么不允许连接？

答：电压互感器二次回路中，相间电压一般为100V，相对地（零线）也有100\ V的电压，介入该回路的是仪表，继电保护及自动装臵的电力绕组。而电流互感器的二次回路中，接的是测量仪表、继电保护及自动装臵的电流绕组。如果将电压互感器与电流互感器的二次回路连接在一起，则可能将测量仪表，继电裱糊或自动装臵的电流绕组烧毁，严重时还会造成电压互感器熔丝熔断，甚至烧毁电压互感器。此外，还可能曹成电流互感器二次侧开路，出现高电压，威胁人身和设备安全。

由于在电压互感器和电流互感器的二次回路中宜采用一点接地，因此，及时电压互感器和电流互感器的二次回路中有一点造成上述事故，所以他们的热刺

贿赂在任何地方〔接地点除外〕都不允许连接。

300.互感器的哪些部位必须有良好的接地？

答；〔1〕分级绝缘的电磁式电压互感器一次阻扰的接地引出端子、电容式电压互感器，应按制造厂的规定执行。

〔2〕电容式电压互感器的一次绕组的接地引出端子、电泳时电压互感器，贴心引出接地端子。

〔3〕互感器的外壳。

〔4〕备用的电流互感器二次绕组端子，应短路后接地。

〔5〕到装饰电流互感器二次绕组的金属导管。

319电流互感器二次为什么不许开路？开路后有什么后果？

答；电流互感器一次电流的大小与负荷的电路无关。互感器正常工作时，由于阻抗很小，接近短路状态，一次电流所产生的磁化力大部分被二次电流所产生的磁化力大部分被二次电流所补偿，总磁通密度不大，二次绕组电视也不大。当电流互感器开路时。阻抗z2无限增大，二次绕组电流等于零，二次绕组磁化力等于零，总磁化力等于原绕组的磁化力，也就是一次电流完全变成了励磁电流，是电流互感器的贴心骤然暴喝，此时铁芯中的磁通密度可高度1.8T以上。由于铁芯的严重饱和，将产生以下后果：

1.由于此同胞和，电流互感器的二次侧产生数千伏的高压，而且刺痛的波形呈平顶波，使二次产生的感应电势出现尖顶波，对二次绝缘构成威胁，对于设备运行人员产生危险。

2.由于铁心的骤然暴喝，贴心损耗增加，电流互感器严重发热，可能损坏绝缘。

3.将在铁芯中产生剩磁，是电流互感器的必查和交叉增大，影响计量的准确性。

实际上，互感器的二次开路后，并没有发生异常现象，器主要是因为一次负荷回路中没有符合或负荷很轻这时的励磁电流很小，贴心没有宝盒，因此就不会发生异常行为。

322.什么原因会使运行中的电流互感器发生不正常的声响？

答:电流互感器过负荷，二次开路以及内部损坏发生放电等，均会造成异常声响，此外，由于半导体漆涂得不均匀形成的内部点晕以及铁螺钉松动等，也会是电源互感器产生较大的声响。

328.在运行中的电流互感器二次回路上进行工作或清扫时，应注意什么问题？

答：在运行中的电流互感器二次回路上进行或清扫，除应按照《电业安全工作规程》的要求填写工作票外，还应该注意以下各项：

（1）作中绝对不准将电流互感器二次回路打开。

（2）根据需要可在适当地点将电流互感器二次侧短路。短路应采取短路片或专用短路线，禁止采用熔丝或用导线缠绕。
