红外探测器技术的发展

红外探测技术的应用

摘要：红外探测技术广泛应用于生活与科技的方方面面，不过红外技术的发展也经历了一个比较漫长的过程，从发现到应用，都是一点一丁的积累的。在这个过程中，红外技术也慢慢改变，极大方便人们的生活。

关键词：红外探测技术；应用；发展趋势

一、 引言

红外辐射是波长介于可见光与微波之间的电磁波辐射，人眼察觉不到。要察觉这种辐射的存在并测量其强弱，必须把它转变成可以察觉和测量的其他物理量。一般说来，红外辐射照射物体所引起的任何效应，只要效果可以测量而且足够灵敏，均可用来度量红外辐射的强弱。现代红外探测器所利用的主要是红外热效应和光电效应。这些效应的输出大都是电量，或者可用适当的方法转变成电量。红外探测技术是利用目标辐射的红外线来搜索、探测和跟踪目标的一门高技术。

由于红外探测器环境适应性好、隐蔽性好、抗干扰能力强、能在一定程度上识别伪装目标，且具有设备体积小、重量轻、功耗低等特点，所以在军事，医疗，工程等领域都得到广泛的应用。

二、 红外探测的发展历史

发展过程：

1800 年, 英国人赫婿尔用水银温度计发现红外辐射。

1821 年, 塞贝克发现温差电效应, 之后把热电偶、热电堆用于红外探测器。

1859 年, 基尔霍夫提出有关物体热辐射吸收与发射关系的定律。

1879～1884年, 斯特番•玻尔兹曼提出了有关绝对黑体总辐射能量与其绝对温度之间关系的定律。

1893 年, 维恩推出黑体分布的峰值与其温度之间关系的位移定律。

1900 年, 普朗克发表能量子模型和黑体辐射定律, 导出黑体光谱辐射出射度随温度和波长变化的关系式。上述这些工作为红外技术的发展奠定了坚实的理论基础。

在1910～1920 年的10 年中, 出现了探测舰船、飞机、炮兵阵地和冰山等目标的红外装置, 发展了通信、保安、红外测温等设备。二战期间, 出现了红外变像管、光子探测器等, 开创了夜视技术。1952～1953 年, 美国研制出世界上最早的热像仪,1956 年长波热像仪问世, 随后, 1964 年美国TI 公司研制的热像仪成功地用在越南战场上。

１ 红外探测器

1 红外探测器应用发展

红外探测器由于诸多特点在军用和民用领域都取得了广泛的应用，红外探测器在红外系统中起着至关重要的作用。简述国内外红外探测器部分最新的研究成果和动态，关于红外成像技术发展，讨论红红外探测器应用中的一些新技术、发展重点和难点，对以后一段时期内的红外探测器发展及其市场前景进行展望。

2 红外探测器应用背景

红外探测器具有作用距离远、抗干扰性好、穿透烟尘雾霾能力强、可全天候、全天时工作等优点，在军用和民用领域都得到了极为广泛的应用。在军事上，包括对军事目标的搜索、观瞄、侦察、探测、识别与跟踪；对远、中、近程军事目标的监视、告警、预警与跟踪；红外探测器的精确制导；武器平台的驾驶、导航；探测隐身武器系统，进行光电对抗等。在民用领域，在工业、遥感、医学、消费电子、测试计量和科学研究等许多方面也得到广泛应用。

目前国外红外成像器件已发展到了智能灵巧型的第四代，在光电材料、生产工艺及系统应用等方面都取得了丰硕的成果，但是国内红外相关技术研究与生产起步较晚，并且受工业基础制约，发展远滞后于国外，而市场需求却持续强劲，无论在军用还是民用领域都有巨大的发展空间。

3 红外探测器现状分析

从第一代红外探测器至今已有40余年历史，按照其特点可分为四代：第一代（1970s-80s）主要是以单元、多元器件进行光机串/并扫描成像；第二代（1990s-2000s）是以4×288为代表的扫描型焦平面；第三代是凝视型焦平面；目前正在发展的可称为第四代，以大面阵、高分辨率、多波段、智能灵巧型系统级芯片为主要特点，具有高性能数字信号处理功能，甚至具备单片多波段融合探测与识别能力。

在红外探测器发展过程中，新材料、新工艺、新器件、新方法不断涌现，按工作环境可分为致冷型和非致冷型两大类。

3.1 高性能致冷型红外探测器

此类器件需要在低温下（77K）工作，相比非致冷器件成像质量优异、探测灵敏度高，通常又可分为传统型和量子阱焦平面探测器。其中前者主要采用碲镉汞（HgCdTe）、锑化铟（InSb）两种材料，又以碲镉汞占主导地位，应用最为广泛。国际上知名研究机构有法国Sofradir、英国SELEX、德国AIM、美国DRS、Raytheon 等。已研制、生产的高水平商用焦平面探测器有：长波640×480、中波1024×1024、短波4096×4096、双色/双波段1280×720。

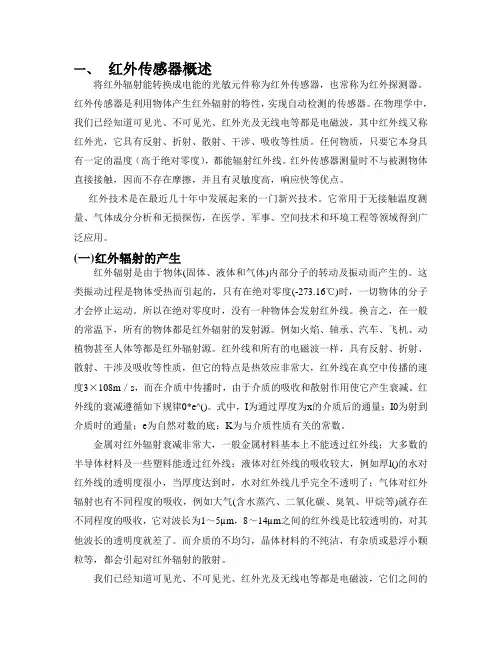

一、 红外传感器概述

将红外辐射能转换成电能的光敏元件称为红外传感器，也常称为红外探测器。红外传感器是利用物体产生红外辐射的特性，实现自动检测的传感器。在物理学中，我们已经知道可见光、不可见光、红外光及无线电等都是电磁波，其中红外线又称红外光，它具有反射、折射、散射、干涉、吸收等性质。任何物质，只要它本身具有一定的温度（高于绝对零度），都能辐射红外线。红外传感器测量时不与被测物体直接接触，因而不存在摩擦，并且有灵敏度高，响应快等优点。

红外技术是在最近几十年中发展起来的一门新兴技术。它常用于无接触温度测量、气体成分分析和无损探伤，在医学、军事、空间技术和环境工程等领域得到广泛应用。

(一) 红外辐射的产生

红外辐射是由于物体(固体、液体和气体)内部分子的转动及振动而产生的。这类振动过程是物体受热而引起的，只有在绝对零度(-273.16℃)时，一切物体的分子才会停止运动。所以在绝对零度时，没有一种物体会发射红外线。换言之，在一般的常温下，所有的物体都是红外辐射的发射源。例如火焰、轴承、汽车、飞机、动植物甚至人体等都是红外辐射源。红外线和所有的电磁波一样，具有反射、折射、散射、干涉及吸收等性质，但它的特点是热效应非常大，红外线在真空中传播的速度3×108m／s，而在介质中传播时，由于介质的吸收和散射作用使它产生衰减。红外线的衰减遵循如下规律0*e^()。式中，I为通过厚度为x的介质后的通量；I0为射到介质时的通量；e为自然对数的底；K为与介质性质有关的常数。

金属对红外辐射衰减非常大，一般金属材料基本上不能透过红外线；大多数的半导体材料及一些塑料能透过红外线；液体对红外线的吸收较大，例如厚l()的水对红外线的透明度很小，当厚度达到时，水对红外线几乎完全不透明了；气体对红外辐射也有不同程度的吸收，例如大气(含水蒸汽、二氧化碳、臭氧、甲烷等)就存在不同程度的吸收，它对波长为1～5µm，8～14µm之间的红外线是比较透明的，对其他波长的透明度就差了。而介质的不均匀，晶体材料的不纯洁，有杂质或悬浮小颗粒等，都会引起对红外辐射的散射。

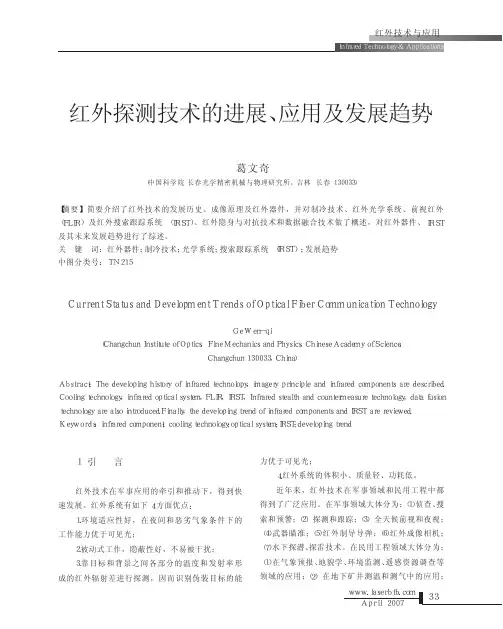

Ａｐｒｉｌ２００７ｗｗｗ．ｌａｓｅｒｂｔｂ．ｃｏｍ红外探测技术的进展、应用及发展趋势

葛文奇

（中国科学院长春光学精密机械与物理研究所，吉林长春１３００３３）

【摘要】简要介绍了红外技术的发展历史、成像原理及红外器件，并对制冷技术、红外光学系统、前视红外（ＦＬＩＲ）及红外搜索跟踪系统（ＩＲＳＴ）、红外隐身与对抗技术和数据融合技术做了概述，对红外器件、ＩＲＳＴ及其未来发展趋势进行了综述。关键词：红外器件；制冷技术；光学系统；搜索跟踪系统（ＩＲＳＴ）；发展趋势中图分类号：ＴＮ２１５

ＣｕｒｒｅｎｔＳｔａｔｕｓａｎｄＤｅｖｅｌｏｐｍｅｎｔＴｒｅｎｄｓｏｆＯｐｔｉｃａｌＦｉｂｅｒＣｏｍｍｕｎｉｃａｔｉｏｎＴｅｃｈｎｏｌｏｇｙ

ＧｅＷｅｎ－ｑｉ（ＣｈａｎｇｃｈｕｎＩｎｓｔｉｔｕｔｅｏｆＯｐｔｉｃｓ，ＦｉｎｅＭｅｃｈａｎｉｃｓａｎｄＰｈｙｓｉｃｓ，ＣｈｉｎｅｓｅＡｃａｄｅｍｙｏｆＳｃｉｅｎｃｅ，Ｃｈａｎｇｃｈｕｎ１３００３３，Ｃｈｉｎａ）

Ａｂｓｔｒａｃｔ：Ｔｈｅｄｅｖｅｌｏｐｉｎｇｈｉｓｔｏｒｙｏｆｉｎｆｒａｒｅｄｔｅｃｈｎｏｌｏｐｙ，ｉｍａｇｅｒｙｐｒｉｎｃｉｐｌｅａｎｄｉｎｆｒａｒｅｄｃｏｍｐｏｎｅｎｔｓａｒｅｄｅｓｃｒｉｂｅｄ．Ｃｏｏｌｉｎｇｔｅｃｈｎｏｌｏｇｙ，ｉｎｆｒａｒｅｄｏｐｔｉｃａｌｓｙｓｔｅｍ，ＦＬＩＲ，ＩＲＳＴ，Ｉｎｆｒａｒｅｄｓｔｅａｌｔｈａｎｄｃｏｕｎｔｅｒｍｅａｓｕｒｅｔｅｃｈｎｏｌｏｇｙ，ｄａｔａｆｕｓｉｏｎｔｅｃｈｎｏｌｏｇｙａｒｅａｌｓｏｉｎｔｒｏｄｕｃｅｄ．Ｆｉｎａｌｌｙ，ｔｈｅｄｅｖｅｌｏｐｉｎｇｔｒｅｎｄｏｆｉｎｆｒａｒｅｄｃｏｍｐｏｎｅｎｔｓａｎｄＩＲＳＴａｒｅｒｅｖｉｅｗｅｄ．Ｋｅｙｗｏｒｄｓ：ｉｎｆｒａｒｅｄｃｏｍｐｏｎｅｎｔ；ｃｏｏｌｉｎｇｔｅｃｈｎｏｌｏｇｙ；ｏｐｔｉｃａｌｓｙｓｔｅｍ；ＩＲＳＴ；ｄｅｖｅｌｏｐｉｎｇｔｒｅｎｄ

１引言

红外技术在军事应用的牵引和推动下，得到快
