2010年第68卷 化 学 学 报 Vol. 68, 2010

第1期, 33～40 ACTA CHIMICA SINICA No. 1, 33～40

* E-mail: yzhao@hebust.edu.cn Received March 9, 2009; revised June 19, 2009; accepted September 1, 2009. 国家自然科学基金(Nos. 20573031, 20203008)、河北省教育厅指导性(No. Z2005203)资助项目. ·研究论文·

TiO2纳米棒和CdSe纳米棒复合膜与聚3-甲基噻吩杂化太阳能电池研究

郝彦忠*,a,b 马洁霞b 孙 宝a 李英品a 任聚杰a

(a河北科技大学理学院 石家庄 050018)

(b河北科技大学化学与制药工程学院 石家庄 050018)

摘要 采用水热法制备了TiO2和CdSe两种纳米棒材料, 将两种纳米材料制备成TiO2/CdSe复合纳米棒膜电极, 并在复

合膜上电化学聚合生成聚3-甲基噻吩poly(3-methylthiophene) (PMeT), 研究了其光电化学性能. 实验表明, 当TiO2与

CdSe的物质的量复合比为2∶1, PMeT的聚合时间为40 s, 在电极电势为－0.2 V下ITO/TiO2/CdSe/PMeT电极光电转

换效率(IPCE)达到56%, 对比ITO/TiO2/CdSe复合膜电极在长波方向的光电转换效率明显提高, 光吸收截止波长发生了

明显的红移. 同时以ITO/TiO2/CdSe/PMeT组装了简易的杂化太阳电池, 初步研究了光电池性能, 光电池总效率为

0.08%, Voc＝0.4 V, jsc＝0.61 mA/cm2, ff＝0.33.

关键词 TiO2纳米棒; CdSe纳米棒; 聚3-甲基噻吩; 杂化太阳电池

Poly(3-methylthiophene) Hybrid Solar Cell with TiO2 Nanorod and

CdSe Nanorod Composite Film

Hao, Yanzhong*,a,b Ma, Jiexiab Sun, Baoa Li, Yingpina Ren, Jujiea

(a College of Science, Hebei University of Science and Technology, Shijiazhuang 050018) (b College of Chemical and Pharmaceutical Engineering, Hebei University of Science and Technology, Shijiazhuang 050018)

Abstract TiO2 and CdSe nanorods were prepared by a hydrothermal method. The photoelectrochemical

properties of TiO2/CdSe composite film and TiO2/CdSe/PMeT film were investigated. The experiment re-

sults showed that the incident photon to current conversion efficiency (IPCE) of TiO2/CdSe/PMeT was ob-

viously increased in comparison to that of TiO2/CdSe composite film. The experiment results showed that

the p-n heterojunction existed in the TiO2/CdSe/PMeT nanostructure film, which favored the separation of

electron-hole pairs generated by photoexcitation. The IPCE value of TiO2/CdSe/PMeT film was 56% at

－0.2 V, and the incident light wavelength of 370 nm. The hybrid solar cell was fabricated with TiO2/CdSe

nanostructure composite film and poly(3-methylthiophene) (PMeT). The conversion efficiency of the hybrid

solar cell was 0.08%, short current 0.61 mA/cm2, open voltage 0.4 V, fill factor 0.33, under irradiation of

100 mW/cm2 white light from a Xe lamp.

Keywords TiO2 nanorod; CdSe nanorod; poly(3-methylthiophene); hybrid solar cell

开发洁净新能源已成为全球关注的问题, 太阳能是

极具潜力的洁净新能源, 近几年来纳米半导体光电化学

太阳电池成为本领域的研究热点[1～4]. 在纳米半导体材

料中TiO2与CdSe备受关注[5～8], 纳米TiO2具有很强的光活性, 但由于其禁带宽度大, 只有能量大于3.2 eV的

紫外线才能激发光响应; CdSe是窄禁带半导体, 可获得

较高的光电转化效率, 但在液结光电池中存在光腐蚀现

象. 研究表明, 半导体复合材料[9～12]有助于提高纳米材 34 化 学 学 报 Vol. 68, 2010

料的光吸收性、阻止电荷的复合, 是提高光电转换和光

催化性能的有效途径之一. 目前对TiO2纳米棒和CdSe

纳米棒两种一维纳米材料的复合研究还不多见, 本文制

备了TiO2/CdSe一维纳米棒复合材料, 研究了复合膜电

极的光电化学性能及光电转换机理. 导电聚合物[13～15]

应用于太阳电池中的研究一直受到关注, 其中聚噻吩

类[16～18]导电聚合物具有禁带宽度窄, 环境及热稳定性

好, 导电率高、成膜好等优点, 是用作光伏电池的理想

材料. 无机半导体纳米材料与导电聚合物形成的杂化太

阳电池研究成为国际研究热点[19～21]. 本文采用电化学

方法在一维TiO2和CdSe纳米棒复合膜上电聚合生成聚

3-甲基噻吩[22～25], 研究了电极的光电性能. 同时组装了

简易的杂化太阳电池, 初步探索了光电池性能.

1 实验部分

1.1 纳米材料的制备

TiO2纳米棒的制备参考文献[26]: 将1 g TiO2纳米

粒子与一定体积的10 mol/L NaOH溶液混合, 倒入高压

反应釜中, 180 ℃水热反应24 h, 冷却至室温. 干燥产物

抽滤分离, 并用二次去水离子水冲洗至滤液成中性, 70

℃干燥10 h. 之后将水洗产物与一定体积的0.1 mol/L

HNO3溶液混合, 磁力搅拌6 h, 用二次去离子水冲洗产

物至滤液pH至7, 70 ℃下干燥10 h. 酸化产物与一定

pH值的HNO3溶液混合, 200 ℃水热反应24 h, 抽滤得

到最终产物, 70 ℃干燥10 h, 得TiO2纳米棒.

参考文献[27]制备CdSe纳米棒: 称取Cd(NO3)2•

4H2O粉体3.08 g, Na2SeO3的粉体0.86 g, EDTA粉体

3.72 g, 8 mL(质量分数为80%)水合肼和1 mol/L NaOH

水溶液50 mL, 加入到带有聚四氟乙烯内衬的高压釜中

将其搅拌均匀, 将高压釜密封后置于烘箱中, 缓慢升温

至240 ℃保温12 h, 反应完成后使高压釜在空气中自然

冷却至室温. 将反应物用旋转离心分离机分离、再用二

次去离子水和无水乙醇共同洗涤数次、抽滤, 最终产物

在80 ℃条件下干燥2 h以上.

本实验所用试剂均为分析纯, 未经进一步纯化. 所

有溶液均用二次去离子水配制.

1.2 纳米膜电极的制备

首先将TiO2纳米棒和CdSe纳米棒按不同物质的量

配比直接混合得到纳米复合材料, 超声分散于无水乙醇

中, 配制成浓度为1 g/L的乙醇胶体. 将铟锡氧化物导

电玻璃(ITO) (4 cm×2.6 cm)在超声清洗器中依次用丙

酮、二次去离子水、无水乙醇清洗, 吹干后, 用滚动涂

膜法在导电面上涂上TiO2/CdSe复合纳米棒粒子, 在

400 ℃马福炉内煅烧30 min. 将导电玻璃分割成面积为0.5 cm2的均匀小块, 用银导电胶在未涂膜的导电玻璃

基底上引出一根铜导线, 并用HY-914粘合剂将导线裸

露部分及导电玻璃的边缘密封, 制备成纳米结构

ITO/TiO2/CdSe复合膜电极. 以下简称ITO/TiO2/CdSe电

极.

ITO/TiO2/CdSe复合膜电极的制备同上. 以

ITO/TiO2/CdSe电极为工作电极, 在0.01 mol/L 氟硼酸

四丁基铵和0.1 mol/L 3-甲基噻吩单体的乙腈溶液中,

以饱和甘汞电极为参比电极, 以Pt电极为对电极, 在2

mA/cm2恒电流下电化学聚合不同时间, 即制成ITO/

TiO2/CdSe/PMeT电极.

1.3 杂化太阳电池的制备

首先在制备的聚3-甲基噻吩与TiO2/CdSe复合膜的

导电聚合物表面上真空镀金膜, 将真空镀金后的复合膜

与镀铂ITO组装成简易纳米结构太阳电池, 结构示意图

如图1.

图1 PMeT与TiO2/CdSe复合膜纳米结构杂化太阳电池结构

示意图 Figure 1 Schematic of TiO2/CdSe/PMeT nanostructure hybrid

solar cell

1.4 表征

采用德国Bruker公司D8-advance X-ray衍射仪检测

样品的晶型, 辐射源为Cu靶, λ＝0.15418 nm; 采用日本

日立公司S-4800型发射场扫描电镜(SEM)观察产物纳

米粒子及其在导电基底上的尺寸和形貌, 确定产物的粒

径大小及分布.

1.5 光电化学测试

光电化学实验采用带石英窗口的三室电解池, 工作

电极分别为ITO/TiO2, ITO/CdSe, ITO/TiO2/CdSe,

ITO/TiO2/CdSe/PMeT膜电极, 参比电极为饱和甘汞电

极, 对电极为Pt电极, 0.1 mol/L KSCN无水乙醇溶液为

支持电解液. 用美国PerkinElmer公司的Potentiostat/

Galvanostat Model 263A型恒电位仪进行电位控制, 并

经计算机采样处理. 以500 W氙灯为光源, 通过单色仪

(WDG30)照射在工作电极上. 光强用LPE-1A型激光功

率/能量计标定. 采用SBC-12小型离子溅射仪和上海辰

华仪器公司CHI660A电化学工作站进行太阳电池的制

合集下载

CdTe——精选推荐

CdTe——精选推荐

文章编号：1000-582X（2002）08-0055-03

一种用于制冷的新型太阳能电池———CdS／CdTe!

刘高斌，冯庆，刘亚静，王万录

（重庆大学应用科学与技术系，重庆400044）

摘要：CdS／CdTe多晶薄膜电池是一种利用CdS的优良窗口效应和CdTe良好的光电转换而做成

的一种层叠的异质结薄膜太阳电池，是适用于制冷、新型、高效率、低成本的太阳能电池，具有低缺陷、能

隙大、稳定性好的特点，并且制作工艺简单、经济，易于大面积沉积，而且还具有环保价值。综述了CdS／

CdTe多晶薄膜太阳能电池的特性及它的发展，同时还归纳了一些适应大面积和低成本的生产工艺。

关键词：CdS／CdTe太阳能电池；多晶薄膜；转换效率

中图分类号：TK519文献标识码：A

夏季，炎热的天气，正是人们使用空调、冰箱等制

冷设备的高峰，而此时太阳能最充足、最丰富，这时利

用太阳能作为制冷与空调的能源有巨大的优越性。太

阳能在制冷与空调方面的应用，主要是建筑、空调、大

型冷库、医院冷藏、家庭冰箱等方面。虽然太阳能制冷

的技术难度较大、造价较高（因为现在太阳能电池多使

用单晶硅，按现行市场价格1kW的光伏空调成本将

上万元），但光伏空调与冰箱由于适应范围广，只要降

低成本就会具有广阔的应用前景。目前，人们正致力

于此方面的研究开发。最近开发出了一种非常适用于

制冷的、新型、高效、低成本薄膜太阳能电池———CdS／

CdTe。作者对CdS／CdTe太阳电池的特性、发展及生

产工艺做了详细叙述。

1CdS／CdTe薄膜太阳电池的特性

CdS是一种宽带隙半导体材料，室温下它的禁带

宽度是2.42eV。因此CdS薄膜在异质结太阳电池中

是一种重要的N型窗口材料［1］，具有较好的导电性能

和光的通透性。CdS薄膜可以用真空蒸镀、溅射、高温

热解喷涂、化学沉积等方法来制备。

!-"族化合物CdTe是一种理想的光电转换与

太阳电池材料，在室温下其禁带宽度是1.47eV［2］，与

太阳光谱匹配良好，易于形成N型和P型半导体薄

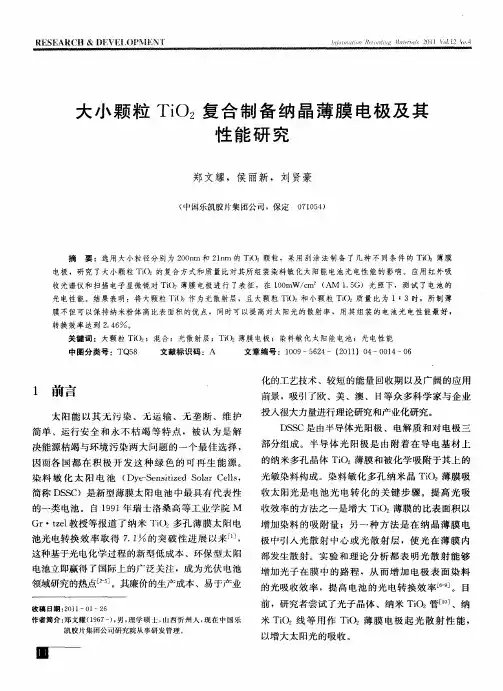

大小颗粒Ti02复合制备纳晶薄膜电极及其性能研究
