消防广播系统操作手册

  • 格式：pdf
  • 大小：384.92 KB
  • 文档页数：15

华为南方工厂厂房项目B2区——消防广播及背景音乐系统操作手册 华为南方工厂厂房项目B2区

广播系统操作手册

深圳市中天达科技有限公司 2011年11月28日 华为南方工厂厂房项目B2区——消防广播及背景音乐系统操作手册

深圳市高力消防工程有限公司 深圳市高力消防工程有限公司 — 2 —

华为南方工厂厂房项目B2区消防广播及背景音乐系统 一、系统功能： 1. 整个厂区的背景音乐，人工紧急广播和消防广播，区域包括：协调用房3、生产厂房5、生产厂房6、生产厂房7、设备用房2等广播区域。 2. 华为南方工厂B2区广播采用D.net 系统主机进行管理，其中生产厂房7采用一套D.net 系统主机，通过系统对生产厂房七分区管理同时通过远程呼叫站话筒进行对生产厂房7和环境实验室进行分别控制；协调用房3、生产厂房5、生产厂房6、采用一套D.net 系统主机，通过系统对以上分区进行分区管理，同时可以通过远程呼叫站话筒进行分区呼叫和环境实验室进行分别控制呼叫。 3. 设计理念： A：先进性：系统应具有良好的设计先进性，要求采用DSP数字音频处理器，采用RS232、RS422、TCPI/P数字信号控制，实现电脑控制，支持人工紧急广播，自动火警广播，远程话筒工作站，背景音源和话筒输入广播功能，配件模块化设计，扩展性强大。系统设计者可通过操作一个很直观的、简洁的界面，设计、设定与控制整个复杂的广播音频系统。整套系统应具有合理的音频预留接口和输出区域扩展接口，具备网络监控和管理功能，便于校方实现全校区的网络化设备管理及满足可能存在的拓展性广播需求。 B：易用性：系统应该易于使用（包括设计和修改），要求可以通过控制软件对整个系统进行修改和设计。 C：可靠性：系统稳定可靠，在国内有类似工程项目如大学城，中学，小学，机场，工厂等相关公共广播领域使用稳定可靠之经验。 D：集成度：系统应具有高集成度，功能强大的优点，主控设备应该相对集中，在保证厂区广播功能前提下减少不必要的外部设备，统一管理音频，具备区域群组功能，避免各种繁琐操作引起得麻烦。 E：管理及安全性 整套系统应易于管理和维护。要求能通过系统主机控制软件提供简洁的、功能强大的、视窗式的控制面板和各组成设备面板按华为南方工厂厂房项目B2区——消防广播及背景音乐系统操作手册 深圳市高力消防工程有限公司 深圳市高力消防工程有限公司 — 3 —

键双重控制功能，系统的控制和管理应具有相当的安全性，避免因人为操作失误而造成不必要的失误。 F：扩展性和升级 系统应具备良好的可扩展性和升级能力，能够根据工厂今后的需要实现系统的扩展和升级。 4. 主要功能设计： 1. 对厂区广播进行管理、信息的传递、记录和保存。 2. 满足背景音乐，教学及寻呼等业务广播，支持消防广播和紧急广播。 3. 广播系统主机须采用4通道音频输出，同时支持数字录音和播放，与话筒工作站支持长距离音频、数据传送和接收，采用当前先进的TCP/IP协议网络控制，利用Flash存储器进行自动信息广播和自动进行火警广播。 4. 监听功能，利用多功能信号监听器，一台监听器可以监听系统的各输入音源，输出音源及各个分区正在播放的内容，实时监听任意音源。

二、分区播音选择 主机房设备的CD，卡座，收音，等，全部进入前置放大器，调节好音源输入后，把相关的喇叭路由器上的各个分区的按钮打开。 如果需要调节对应不同分区的喇叭音量，可以通道信号分配器上对应每一台功放的音量控制来调节每一个区域的音量。

三、 简易操作流程 1. 开启电源: 通过电源时序器开关开启电源,电源开启后将设备电源开

启； 2. 分区选择: 通过选择喇叭路由器分区按键来控制分区；

3. 分区音量的控制: 通过选择前置放大器上的音量旋钮来调节输入的音

量大小，每台功放上面的音量旋钮来调节对应每个分区的音量大小； 华为南方工厂厂房项目B2区——消防广播及背景音乐系统操作手册 深圳市高力消防工程有限公司 深圳市高力消防工程有限公司 — 4 —

四、火警广播 火警广播为自动触发广播，其报警区域已经编辑好； 发生火灾时，系统会自动播放预录好的火警语音信息，对应联动报警的区域也已经编程好； 火警时系统会自动切断遥控话筒，背景音乐及其他业务广播等语音信号，在相关区域响报警声。 如果火灾继续蔓延或者需要进行人工紧急广播，请使用主机DSC-4800上的紧急话筒，选择喇叭路由器上的 Emergency/Normal 切换，按下相关区域，进行人工紧急广播。

五、人工紧急广播 系统分五种优先级别：1 人工紧急广播；2 自动火警广播；3 远程远程话筒工作站；4 背景音乐；5 话筒输入。 紧急广播控制具有与楼层相对应的火灾报警联控制接口，每一分区对应可连接区烟感器，与火灾报警设备的区域报警紧急输出联动。 备用属的手持麦克风和操作键盘，可手动启动紧急广播、由人工进行疏散指挥。 紧急广播操作优先于其它任何（包括广播员的区域寻呼麦克风），可对所需广播楼层按规定的区域广播，也可以进行全呼操作，对整个楼宇同时进行紧急广播。 紧急广播在启动时，对于非紧急区域不影响正常广播，避免引起恐慌和混乱。 为保证紧急广播的启动，不受设备在某些层面的音量调节器的影响，即当这些音量调节处于关闭状态，如对该区域进行紧急广播，仍将以全音量进行广播。 华为南方工厂厂房项目B2区——消防广播及背景音乐系统操作手册

深圳市高力消防工程有限公司 深圳市高力消防工程有限公司 — 5 —

六、远程呼叫站话筒操作 系统五种优先级别： 1 控制室人工紧急广播

2 自动火警广播

3 话筒工作站 4 辅助背景音乐输入 5 普通话筒输入

Nexkon D.net广播系统

Nexkon D.net广播系统

特点: -通过16按键组合区域选择 -准备就绪/繁忙状态LED显示 -区域群组功能，可针对64个分区的组合进行业务广播 -远程触发系统主机内置的七段预录声音分区播放 -讲话前奏提示音 规格和品质: -输入键:独立1~16键,全部键,讲话键

话筒工作站：DRM-4016

采用了RS-422通讯协议传输控制信号及音频信号，布线简单，8芯带屏蔽5类网线以上或9芯串口线 华为南方工厂厂房项目B2区——消防广播及背景音乐系统操作手册 深圳市高力消防工程有限公司 深圳市高力消防工程有限公司 — 6 —

七、系统维护 1. 保证机房有良好的接地状态 2. 保证机房的空调温度在23°左右，不要过冷或者过热 3. 保证机房的清洁，不要积累太多灰尘，定时清理机柜设备的灰尘 4. 非专业人员，不能拆启设备及挪动机柜。

八、D.net 系统主机操作及软件设置 主机DSC-4800 前面板操作：

1. 紧急广播话筒 用来广播火警信号和火警区域的话筒 当发现了火灾后，基于Windows系统的电脑程序就会自动地按照优先级向火灾区域广播火警信号。同时，您也可以使用它向您所选定的区域播放紧急广播。 2. 240*128 图示液晶屏窗口 系统使用的大液晶屏可以清晰的显示系统状态。用户可以调节背景亮度来得到更清晰的屏幕，并且这个设计是省电型的。 3. 旋转调节开关 改变输入信号的高音/低音/2段均衡和输出信号的增益/7段均衡。 4. 功能键（F1～F6） 液晶屏中的按键可以通过其下方对应的功能键来实现，包括液晶屏的改变和屏幕华为南方工厂厂房项目B2区——消防广播及背景音乐系统操作手册 深圳市高力消防工程有限公司 深圳市高力消防工程有限公司 — 7 —

切换。 5. 多功能键 用户可以使用这个按键在屏幕中进入功能设置，包括输入信号的高音/低音/增益，输出增益/7段均衡和语音信息控制。 6. 对比度调节 调节液晶屏的亮度。 7. 电源开关 控制DSC-4800的开关。

 后面板

1. 音量调节 用来调整话筒输入音量 2. 紧急话筒幻象电源开关 为每个话筒输入提供幻象电源的选择开关 3. 数字链接控制端口 此端口用来连接支持数字链接控制的设备，比如CD,卡座和调谐器。 4. 复位键 初始化DSC-4800的所有功能。 5. DSC-4800监听输出端口 此端口连接DSM-4864的监听输入端口。通过DSM-4864监听喇叭可以监听16华为南方工厂厂房项目B2区——消防广播及背景音乐系统操作手册 深圳市高力消防工程有限公司 深圳市高力消防工程有限公司 — 8 —

路输入和4路输出信号。 6. 录音（支持数字录音回放）输入端口 用户通过此音频输入端口录制语音信息到系统中。输入信号可以是线性电平输入或者是同级电平的麦克输入。最多可以录制7条语音信息，总录音时间为420秒。 7. 远程话筒工作站连接端口 此端口连接远程话筒工作站。它支持最多4路远程话筒工作站。端口内每一针的功用说明如下。 针序 针名 功用 1 RX- RS-422 接收负极 2 RX+ RS-422 接收正极 3 TX- RS-422 发送负极 4 TX+ RS-422 发送正极 5 D-GND 数字地 6 A-GND 模拟地 7 Audio- 平衡音频冷端 8 Audio+ 平衡音频热端 9 DC-INPUT 电源 8. 音频输出端口（输出1～输出4） 当使用DFD-4804时,连接每个音频输出端口到DFD-4804的信号输入端口；当不使用DFD-4804时，连接到功放输出端口。 9. 以太网（10BASE-T）端口（RJ45） 这个端口可以让您把系统连接到一个网络或者因特网以便遥控设置。 但这个端口不能和DFD-4804,DSR-4816和DSM-4864连接通信。 ※详见设置程序用户手册的网络设置部分。 10. RS-232C串口端口（RJ45） 此端口用来与DFD-4804,DSR-4816和DSM-4864连接通信。 可使用标准的平行RJ45头连接。 11. 直流电源连接端口

合集下载

HJ-9402A-120_300_600_1200消防应急广播设备使用说明书

HJ-9402A-120_300_600_1200消防应急广播设备使用说明书

HJ–9402A-120/300/600/1200消防应急广播设备 使用说明书

1. 产品特点 ……………………………………………………………………2 2. 目录概述 …………………………………………………………………………2 1

3. 控制操作面板部分名称和功能 …………………………………………2 3.1 前面板 ………………………………………………………………………2 3.2 后面板 ………………………………………………………………………4 4. 控制操作面板使用和操作 …………………………………………………5 5. 控制操作面板主要技术指标 ……………………………………………7 6. 控制操作面板常见故障分析及原因 …………………………………7 7. 功放部分名称和功能 …………………………………………………7 7.1 分类 ………………………………………………………………………7 7.2 名称和功能 …………………………………………………………………7 8. 功放主要技术指标 …………………………………………………………9 9. 功放常见故障分析及原因 …………………………………………………10 10. 设备保养和维修 …………………………………………………………10 11. 联系方式 …………………………………………………………………10 12. 附件 …………………………………………………………………………10

HJ–9402A 消防应急广播设备控制操作面板和功放使用说明书 在使用设备之前，请务必仔细阅读使用说明书，以便了解其性能及使用方法。 1. 产品特点 ⑴. 产品按国家消防最新标准《GB16806-2006及第1号修改单》、《GB50116-2013》设计。 ⑵. 产品为消防联动控制系统中应急广播设备。 ⑶. 产品与消防专用功放配套，用于消防应急广播。 ⑷. 产品与消防火灾报警控制器配套，用于火警联动应急广播。 ⑸. 产品适合于商务办公、超市、商场、工厂、地下室、学校和娱乐场所等。 ⑹. 产品不适用于一般广播扩音机及家庭音响娱乐使用。 2． 概述 该系列消防应急广播设备包含HJ-9402A-120、HJ-9402A-300、HJ-9402A-600、HJ-9402A-1200四款， 2

消防广播操作

消防广播操作

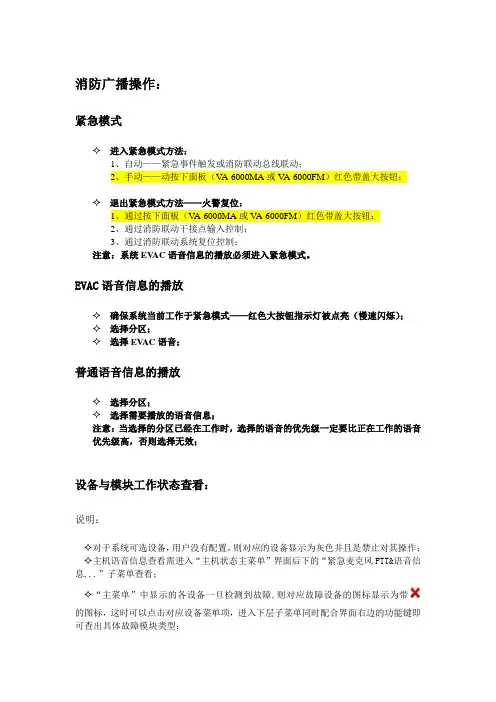

消防广播操作：紧急模式✧进入紧急模式方法：1、自动——紧急事件触发或消防联动总线联动；2、手动——动按下面板（V A-6000MA或V A-6000FM）红色带盖大按钮；✧退出紧急模式方法——火警复位：1、通过按下面板（V A-6000MA或V A-6000FM）红色带盖大按钮；2、通过消防联动干接点输入控制；3、通过消防联动系统复位控制；注意：系统EV AC语音信息的播放必须进入紧急模式。
