板料弯曲曲率半径计算

弯曲半径是指路线曲线在某一点曲率半径的大小。在道路、铁路等工程中，弯曲半径的大小对设计和安全至关重要。下面是一些计算弯曲半径的常用方法：

1. 曲线半角法：该方法通常用于铁路等工程中。在曲线上任选两个点A、B，测出它们之间的距离L，以及这两个点间的夹角θ。则弯曲半径R可根据公式R=L/2sin(θ/2)计算得出。

2. 圆曲线法：该方法常用于道路等工程中。在两条直线段之间构建一条圆弧线段，弯曲半径即为该圆弧半径。圆曲线法根据圆弧的半径、两线段的夹角、以及中间转角的一半的正切值tan(d/2)（d为两线段之间的差角）来计算弯曲半径，具体公式为R = Lc/tan(d/2)，其中Lc为圆弧的弧长。

3. 射线法：该方法通常用于比较简单的道路设计中。在道路的内侧和外侧分别作垂直于道路中心线的两条射线，这两条射线的交点即为圆心，弯曲半径可根据圆心到道路某点的距离计算得出。

1.5mm厚度铝板最小折弯半径是一个常见的问题，在工程设计和制造过程中经常需要考虑到这个参数。本文将详细介绍1.5mm厚度铝板最小折弯半径的相关知识，包括定义、影响因素、计算方法以及实际应用等方面，以帮助读者更好地了解和应用这个参数。

一、定义

折弯半径是指在将一块平面材料进行弯曲时，弯曲部分的中心线到材料表面最外层的距离。对于1.5mm厚度铝板来说，最小折弯半径即为能够将该铝板成功弯曲的最小半径值。它是一个关键参数，直接影响到铝板折弯工艺的可行性和质量。

二、影响因素

1. 材料性质：不同材料的机械性能不同，包括硬度、韧性、延展性等，会直接影响到最小折弯半径的数值。对于1.5mm厚度的铝板来说，其机械性能较好，具有一定的延展性，因此可以实现较小的折弯半径。

2. 弯曲角度：折弯角度越小，所需的最小折弯半径也会相应减小。一般来说，90度以下的小角度弯曲更容易实现较小的折弯半径。

3. 折弯工艺：不同的折弯工艺和设备对最小折弯半径的限制也有所不同。例如，压力机和折弯机的压力能力、模具形状等都会对最小折弯半径产生影响。

三、计算方法

计算1.5mm厚度铝板最小折弯半径的方法有多种，下面介绍两种常用的计算公式：

1. 立体弯曲法

利用立体弯曲法可以较为准确地计算出1.5mm厚度铝板的最小折弯半径。该方法首先需要确定材料的机械性能参数，包括材料的屈服强度、拉伸强度等。然后根据铝板的厚度、弯曲角度等参数，通过公式计算出最小折弯半径的数值。

2. 经验公式法

经验公式法是一种简化的计算方法，适用于一般情况下的估算。根据经验公式，1.5mm厚度铝板的最小折弯半径大约为材料厚度的2倍。这个数值可以作为初步估算的依据，但实际数值可能会受到具体工艺和设备的影响，因此需要结合实际情况进行调整。

四、实际应用

1.5mm厚度铝板最小折弯半径的确定在实际工程中非常重要。它直接关系到产品的外观质量、机械性能以及制造成本等方面。在设计产品时，需要根据最小折弯半径的限制来确定产品的尺寸和形状，以确保产品能够顺利进行折弯加工。

钣金加工计算公式

钣金加工是一种常见的金属加工技术，用于将金属板材加工成所需形状的工艺。在进行钣金加工时，我们需要考虑一些基本的计算公式，以确保加工质量和精度。下面是钣金加工中常用的一些计算公式：

1.板材展开长度计算公式：

展开长度=(外周长+冗余值)/压延系数

其中，外周长指的是材料未加工前的周长，冗余值一般选取材料厚度的1-2倍，压延系数是指未加工前材料与加工后展开形状之间的长度比例。

2.弯曲件折弯长度计算公式：

折弯长度=弯曲半径*弯曲角度*(π/180)

弯曲半径是指折弯件曲面的半径，弯曲角度是指折弯件的弯曲角度。

3.压铆螺栓强度计算公式：

F=P*n

其中，F代表螺栓预紧力，P代表螺栓所受的拉力，n代表螺栓数量。

4.膨胀螺栓强度计算公式：

F=A*σ

其中，F代表螺栓所受的拉力，A代表螺栓横截面积，σ代表应力。

5.拉伸区域面积计算公式：

A=b*t 其中，A代表拉伸区域的面积，b代表宽度，t代表厚度。

6.承载能力计算公式：

P=(0.6*σ*A)/γ

其中，P代表承载能力，σ代表应力，A代表横截面积，γ代表安全系数。

7.拉伸量计算公式：

δ=(F*L)/(E*A)

其中，δ代表拉伸量，F代表受力，L代表长度，E代表弹性模量，A代表横截面积。

8.扭矩计算公式：

T=k*F*r

其中，T代表扭矩，k代表比例系数，F代表力，r代表力臂。

以上仅为钣金加工中一些常见的计算公式，具体的计算公式还会受到材料性质、工艺要求和实际应用等因素的影响。在实际应用中，我们需要根据具体情况进行选择和调整，以确保加工质量和安全性。

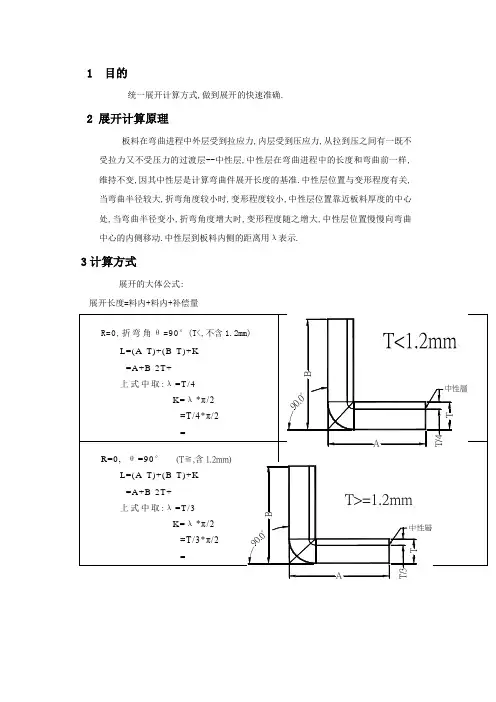

1 目的

统一展开计算方式,做到展开的快速准确.

2 展开计算原理

板料在弯曲进程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层--中性层,中性层在弯曲进程中的长度和弯曲前一样,维持不变,因其中性层是计算弯曲件展开长度的基准.中性层位置与变形程度有关,当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小,折弯角度增大时,变形程度随之增大,中性层位置慢慢向弯曲中心的内侧移动.中性层到板料内侧的距离用λ表示.

3计算方式

展开的大体公式:

展开长度=料内+料内+补偿量

R=0,折弯角θ=90°(T<,不含1.2mm)

L=(A-T)+(B-T)+K

=A+B-2T+

上式中取:λ=T/4

K=λ*π/2

=T/4*π/2

=

R=0, θ=90° (T≧,含1.2mm)

L=(A-T)+(B-T)+K

=A+B-2T+

上式中取:λ=T/3

K=λ*π/2

=T/3*π/2

= 中性層TAB90.0°T/4T<1.2mmTAB90.0°T/3中性層T>=1.2mm中性層RB90.0°TATBAa中性層 R≠0 θ=90°

L=(A-T-R)+(B-T-R)+(R+λ)*π/2

当R ≧5T时 λ=T/2

1T≦ R <5T λ=T/3

0 < R

(实际展开时除使用尺寸计算方法外,也可在确定中性层位置后,通过偏移再实际测量长度的方法.以下相同)

R=0 θ≠90°

λ=T/3

L=[A-T*tan(a/2)]+[B

-T*tan(a/2)]+T/3*a

(a单位为rad,以下相同)

R≠0 θ≠90°

L=[A-(T+R)* tan(a/2)]+[B

-(T+R)*tan(a/2)]+(R+λ)*a

当R ≧5T时 λ=T/2

1T≦ R <5T λ=T/3
